06



Рулевое управление





06 Рулевое управление

Рулевое управление .........................................................................................1

Общие характеристики .................................................................................1
Технические характеристики........................................................................1

Рулевой привод с усилителем........................................................................2

Общие характеристики .................................................................................2
Расположение деталей.................................................................................2

Электрогидроусилитель рулевого управления (двигатели L8/LF) ..........4

Общие характеристики .................................................................................4
Электрическая схема ....................................................................................5
Датчик угла поворота рулевого управления ...............................................5







Содержание 06

Обучение обслуживанию Mazda5

Рулевое управление



Рулевое управление

Общие характеристики

•

Система рулевого управления имеет следующие особенности:

–

Рулевая колонка с регулировкой наклона и телескопической поднастройкой, а
также с механизмом изгиба и телескопического поглощения энергии (как в
современной модели Mazda3 9BK)).



Технические характеристики

Технические характеристики

Внешний диаметр

372 {14,6}

От упора до упора

2,9

Складыв ающаяся конструкция

Крестообразно-шарнирного типа

Величина наклона

40 {1,6}

Величина в ыдв ижения

(мм {дюймов })

50 {2,0}

Реечно-шестернчатая конструкция

Ход рейки

81,0 {3,19} x 2

В зав ис. от числа оборот. дв иг. (MZR-CD)

В зав ис. от скорости ав томобиля (L8, LF)

ATF M-III или экв ив алентный

(т.е. Dexron®II)

Ёмкость *
(приблизит.
количеств о)

(Л {ам.

кв .,

бр.кв .)

1,97 {1,03, 0,85} (MZR-CD)

0,80 {0,84, 0,70} (L8, LF)

* Когда расширительный бачок для жидкости содержит максимальный объём.

Пункт

Рулев ое колесо

Рулев ой
механизм
и рулев ая тяга

(мм {дюймов })

(оборотов )

Вал рулев ого
управ ления

Тип

(мм {дюймов })

(мм {дюймов })

Тип в ала
Тип соединения

Тип

Рулев ой прив од с
усилителем

Система прив ода с усилителем

Спецификация
жидкости



M5_06T001



Обучение обслуживанию Mazda5

06-1



Рулевой привод с усилителем

Рулевое управление

Рулевой привод с усилителем

Общие характеристики

•

Электрогидравлический усилитель рулевого привода для автомобилей с
двигателем L8/LF (подобно модели Mazda3 (BK) с двигателем LF).

•

Рулевой привод с гидроусилителем для автомобилей с двигателем MZR-CD
(подобно модели Mazda6 (GG/GY) с двигателем MZR-CD).



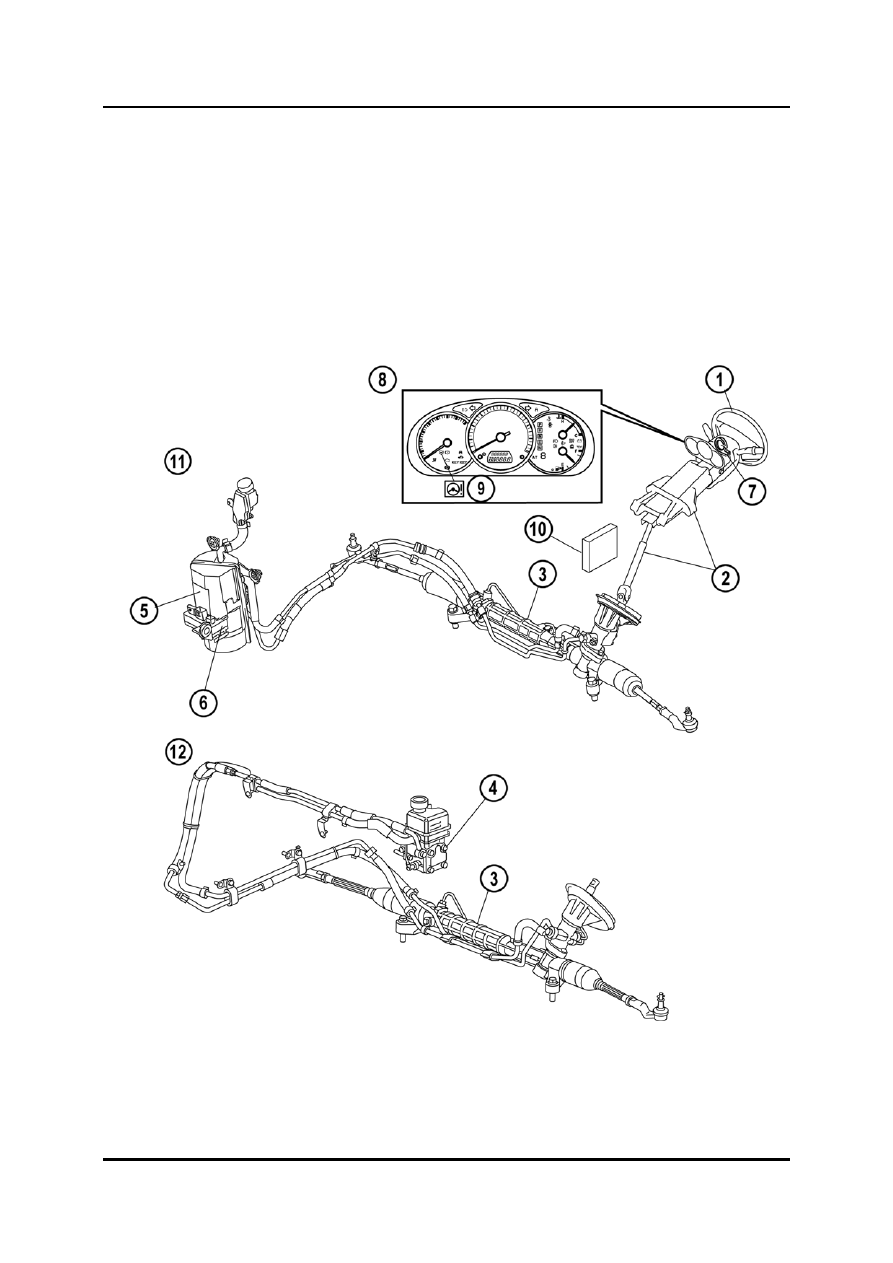

Расположение деталей





M5_06001




06-2

Обучение обслуживанию Mazda5
