Mazda 3 (2003+). Замена прокладки блока цилиндров двигателя Z6
|
|

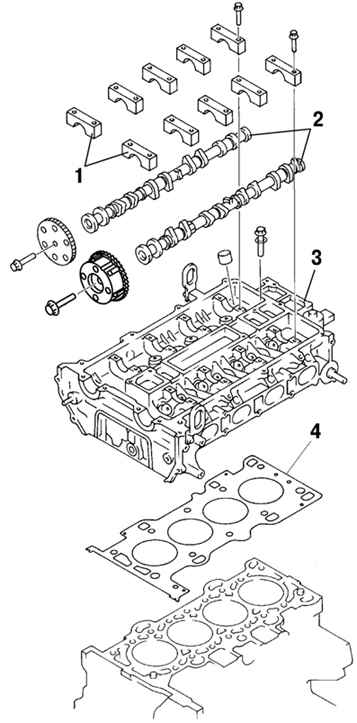

Рис. 2.270.
Прокладка блока цилиндров: 1 – крышка подшипника
распредвала; 2 – распредвал; 3 – головка блока
цилиндров; 4 – прокладка головки блока цилиндров
|
Снятие
Снимите цепь привода механизма газораспределения.
Снимите трубопровод и кронштейн клапана рециркуляции отработавших
газов
Снимите передний датчик концентрации кислорода с подогревом
Снимите тросик акселератора и кронштейн
Снимите шланг подачи топлива и жгут проводов топливной форсунки
Снимите воздушный шланг, дроссельный патрубок и впускной коллектор
Отсоедините следующие элементы:
– разъем заднего датчика концентрации кислорода с подогревом;
– основной глушитель.
Снимите трехкомпонентный каталитический нейтрализатор.
Снимите верхний шланг радиатора.
Снимите шланг радиатора отопителя.
|
|

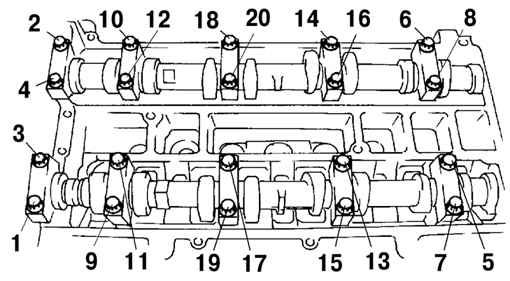

Рис. 2.271.
Порядок ослабления болтов крепления крышки
подшипника распредвала
|
Ослабьте болты крепления крышки подшипника распредвала в 2–3 прохода
в порядке, показанном на рисунке (рис.
2.271).
Снимите крышки подшипников распредвала.
|
|

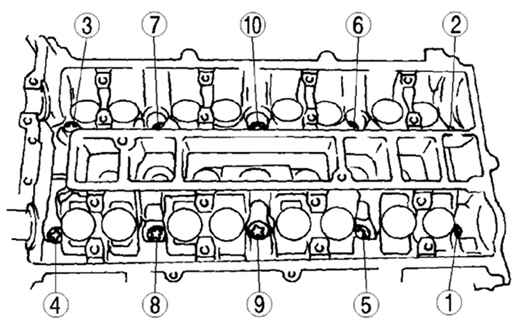

Рис. 2.272.
Порядок ослабления болтов крепления головки блока
цилиндров
|
Ослабьте болты крепления головки блока цилиндров в 2–3 прохода в
порядке, показанном на рисунке 2.272,
и снимите их.
Установка
|
|
Рис. 2.273.
Измерение длины болта крепления головки блока
цилиндров
|
Измерьте длину каждого болта крепления головки блока цилиндров (рис.
2.273).
Если длина болта превышает максимальное значение, замените болт
крепления головки блока цилиндров.
Стандарт L: 128,9–129,5 мм.
Максимум L:130,2 мм.
|
|

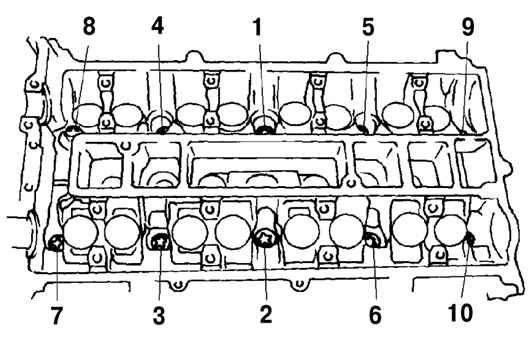

Рис. 2.274.
Порядок затягивания болтов крепления головки блока
цилиндров
|
Затяните болты крепления головки блока цилиндров в три приема в
порядке, показанном на рисунке 2.274.
Момент затяжки: 17,5–22,5 Н·м.
Натяжение угла: 85 °-95 °.
