Mazda 3 (2003+). Установка крышки подшипника распредвала двигателя Z6







Установите распредвал в положение ВМТ цилиндра №1, и установите распредвал.

2.6.6.4 Установка крышки подшипника распредвала Mazda 3

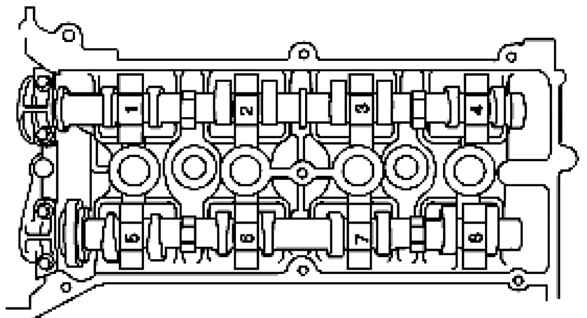

Рис. 2.275. Положения установки крышек подшипников распредвала




Установите крышки подшипников распредвала в указанные положения, как показано на рисунке 2.275, а затем временно затяните болты крепления крышки подшипников №2 и №7 распредвала.

2.6.6.4 Установка крышки подшипника распредвала Mazda 3

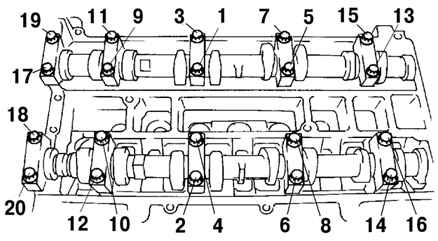

Рис. 2.276. Порядок затягивания болтов крепления крышек подшипников распредвала




Затяните болты крепления крышек подшипников распредвала в 2–3 прохода равномерно в порядке, показанном в рисунке 2.276.
Момент затяжки: 11,3–14,2 Н·м.
Установите остальные компоненты в порядке, обратном снятию.
Проверьте компрессию.
