Mazda 3 (2003+). Снятие цепи привода механизма газораспределения двигателя Z6







2.6.5.4 Снятие цепи привода механизма газораспределения Mazda 3

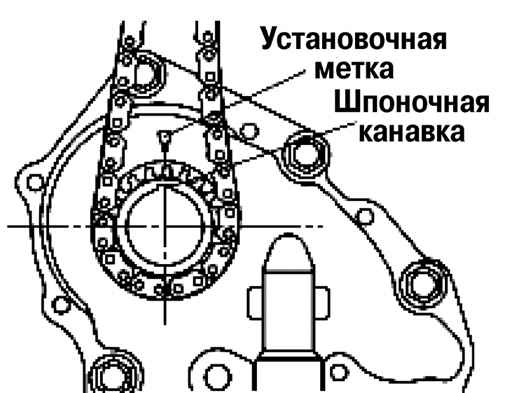

Рис. 2.258. Совмещение шпоночной канавки звездочки коленчатого вала с установочной меткой




Вращайте коленчатый вал по часовой стрелке и совместите шпоночную канавку звездочки коленчатого вала с установочной меткой, затем установите поршень первого цилиндра в положение ВМТ (рис. 2.258).
Выровняйте установочные метки на звездочках распределительных валов так, чтобы они образовали прямую линию при выравнивании по верхней горизонтальной поверхностью головки блока цилиндров.




2.6.5.4 Снятие цепи привода механизма газораспределения Mazda 3

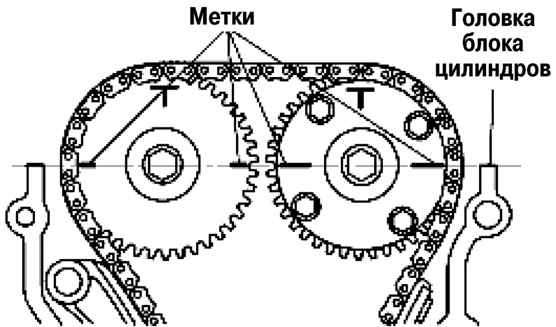

Рис. 2.259. Выравнивание установочных меток на звездочках распределительных валов




Снимите цепь привода механизма газораспределения.
