Грузовые автомобили MAN ZDR-KSM. Руководство - часть 6



6.0

Интерфейс шины A-CAN с интерфейсом FMS

6.1.

Общие положения



Для  связи  с  шиной  CAN  надстройки  предусмотрен  высокоскоростной  CAN-интерфейс,  соответствующий

стандарту ISO 11898-24V и спецификации 2.0B.


Скорость  передачи  данных  составляет  250  кбит/с.  Для  защиты  элементов  шины  CAN  от  внешних

воздействий и помех у автомобилей MAN шина A-CAN гальванически изолирована.


Выходное сопротивление установлено на уровне 120 Ом, имеется фильтрующий дроссель. Проводка линии

передачи  данных  от  шины  к  интерфейсу  выполнена  2-жильной  витой  парой  (заводской  №  детали  MAN:
07.08132.4384).


Проводка  от  интерфейса  к  блоку  управления  в  надстройке  (например,  к  модулю  связи)  должна  быть

выполнена, по соображениям ЭМС, как можно более коротким отрезком витой пары (см. ISO 11898-24V).

Для этой цели следует использовать проводку с номером MAN 07.08132.4384 (FLRY-2x0,75-B-28- or-bror).


Внимание!


Электромагнитные  воздействия  могут  повлиять  на  работу  шины  CAN,  запрещается  раскручивать  кабели

шины CAN.


В случае, когда такое раскручивание неизбежно, например, в области разъёма, его нужно провести на как

можно более короткой длине кабеля.


Шина  A-CAN  MAN  строится  исходя  из  положений  стандарта  SAE  J1939/ff. Идентификационные  номера  и

сигналы, приводимые в скобках, взяты из стандарта SAE J1939/71 «VEHICLE APPLICATION LAYER».


Интерфейс  FMS  основан  на  производственном  стандарте  «FMS-standard  interface»,  разработанном

совместно рядом европейских производителей грузовиков (

www.fms-standard.com

).



Начиная  с  блока  KSM  Step 2 выходное  сопротивление  шины  A-CAN  больше  не  встроено  в  корпус  блока
KSM.

Из-за  электромагнитной  совместимости  (ЭМС)  выходные  сопротивления  обязательно  должны

устанавливаться на автомобиле.


Если  в  автомобилях  с  интерфейсом  FMS  2.0  и  дистанционной  загрузкой  (RDL)  дополнительный  блок  к

подключается шине A-CAN, то выходное сопротивление необходимо удалить со штатного места установки

и подключить к этому дополнительному блоку.


В автомобилях с FMS 2.0 и дистанционной загрузкой (RDL) второе выходное сопротивление подключается

к  дополнительному  блоку  на  шине  A-CAN (подключён  к  интерфейсу  ZDR)  или  встраивается  в  него.  Для

пояснения ниже приведены примеры.

22

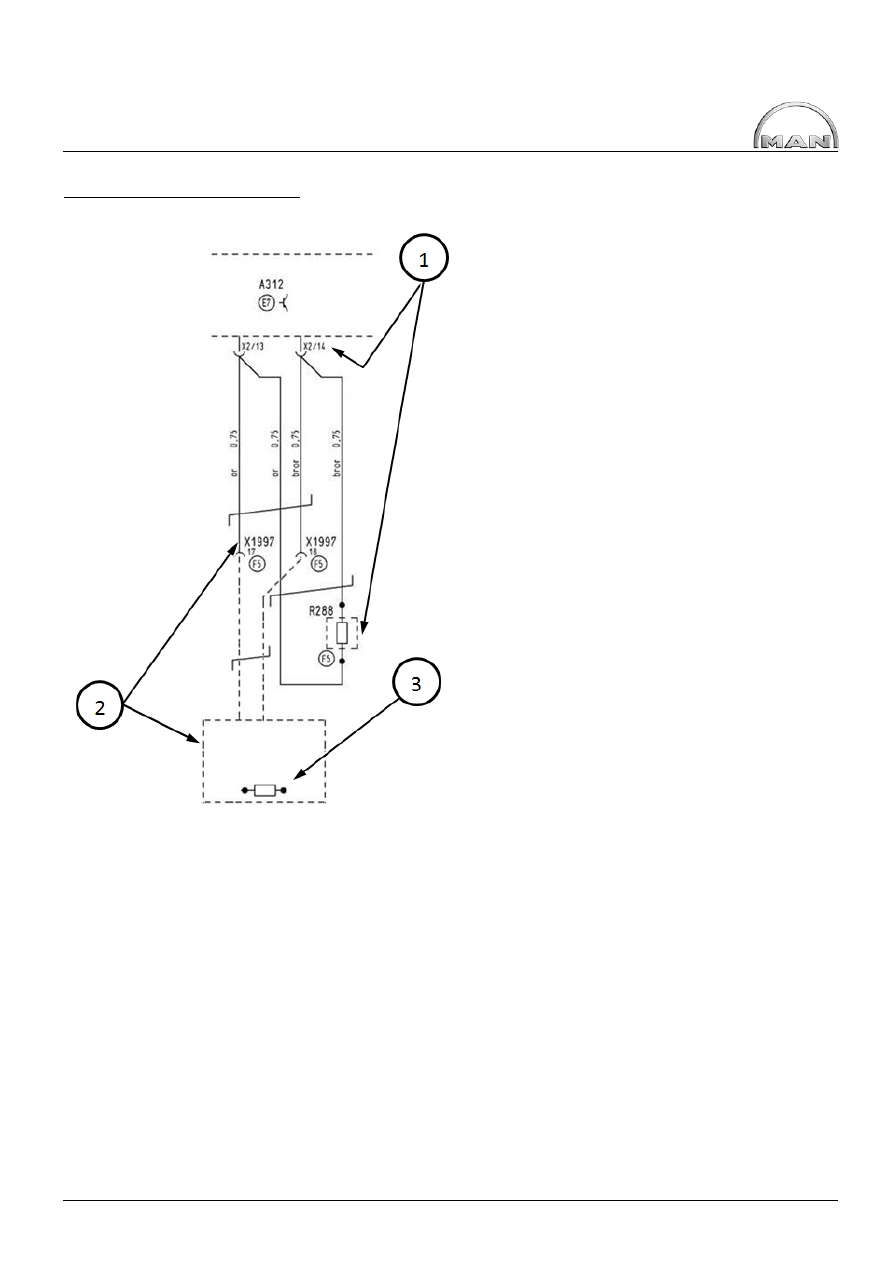

Автомобиль с блоком KSM Step 2








































Рис. 1



1.

Выходное сопротивление шины A-CAN штатно уже подключено к блоку KSM.

2.

На  другом  конце  шины  A-CAN  может  быть  подключён  дополнительный  блок  (например,  система

управления надстройкой).

Выходное  сопротивление  для  этой  стороны  шины  A-CAN  должно  быть  подключено  к

дополнительному блоку.

3.

Выходное сопротивление дополнительного блока.



23

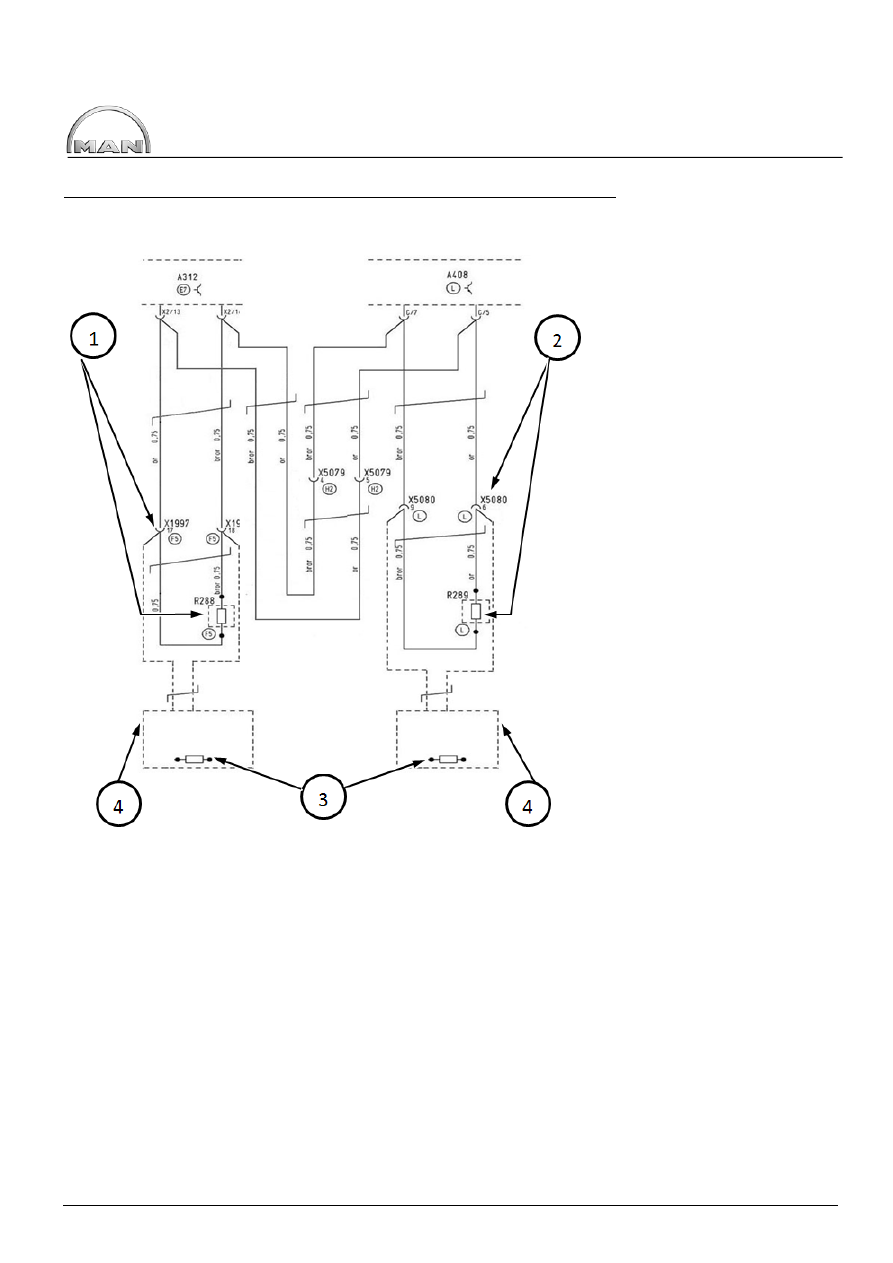

Автомобиль с блоком KSM Step 2 и FMS 2.0 и дистанционной загрузкой (RDL):









































Рис. 2



1.

Выходное сопротивление шины A-CAN уже штатно подключено к интерфейсу ZDR.

2.

Выходное сопротивление шины A-CAN уже штатно подключено к интерфейсу RDL.

3.

Выходное сопротивление дополнительного блока.

4.

Если к шине A-CAN подключается дополнительный блок (например, система управления

надстройкой), то установленное штатно выходное сопротивление необходимо удалить и

подключить к дополнительно установленному блоку.







24



6.2.

Настройка шины A-CAN

•

Каждое сообщение, принимаемое KSM по шине T-CAN, может быть также передано на шину A-CAN.

•

Для каждого сообщения, передаваемого на блок KSM с шины A-CAN (KSM1_A, KSM2_A), с

помощью MAN-cats II ®



можно установить такую настройку, что оно либо будет игнорироваться

KSM, либо обрабатываться им.

Заводская установка:

Сообщение:

«не принято»

«

принято»

KSM1_A:

X



KSM2_A:

X



•

Пауза  на  приёме  и,  при  необходимости,  идентификатор  принимаемого  сообщения  могут  быть

настроены.

•

Для обоих принимаемых  сообщений может быть  установлена  Начало отсчёта после подключения

клеммы 15. Только по истечении этого времени включается собственный контроль паузы на приёме

сообщений  от  электроники  надстройки  к  KSM.  Тем  самым  создаётся  возможность  для  адаптации

KSM  ко  времени  включения  электроники  надстройки,  без  увеличения  паузы  на  приёме

передаваемых на KSM с шины A-CAN сообщений (KSM1_A, KSM2_A).

Заводская установка:

Время задержки для запуска, Распознавание

времени ожидания KSM1_A

5000 мс

Время задержки для запуска, Распознавание

времени ожидания KSM2_A

5000 мс
