Грузовые автомобили MAN ZDR-KSM. Руководство - часть 4



•

При распознавании ошибок и тестовых импульсов («расширенное распознавание ошибок»)

→  Тестовые  импульсы  следуют  при  старте  системы  KSM  (примерно  в  течение  3  секунд  после

подключения клеммы 15).

При старте системы контролируются КЗ на +U

Bat

, КЗ на массу и обрыв проводки, а затем следует

контроль ошибок в зависимости от версии выхода управляющего сигнала.

→ Тестовые импульсы

Независимо  от  версии  выхода  управляющего  сигнала,  после  подключения  клеммы  15

контролируются КЗ на +U

Bat

, КЗ на массу и обрыв проводки.

Условия для распознавания ошибок:

Нагрузка на выходе выключателей «high-side» не превышает 400 Ом, а на выходе выключателей «low-side»

не превышает 2000 Ом.

Примечание:

При активировании распознавания ошибок глубина диагностики узлов, подключённых к «интерфейсу ZDR с

KSM»,  значительно  возрастает,  и,  благодаря  этому,  возрастает  надёжность  и  работоспособность

автомобиля.

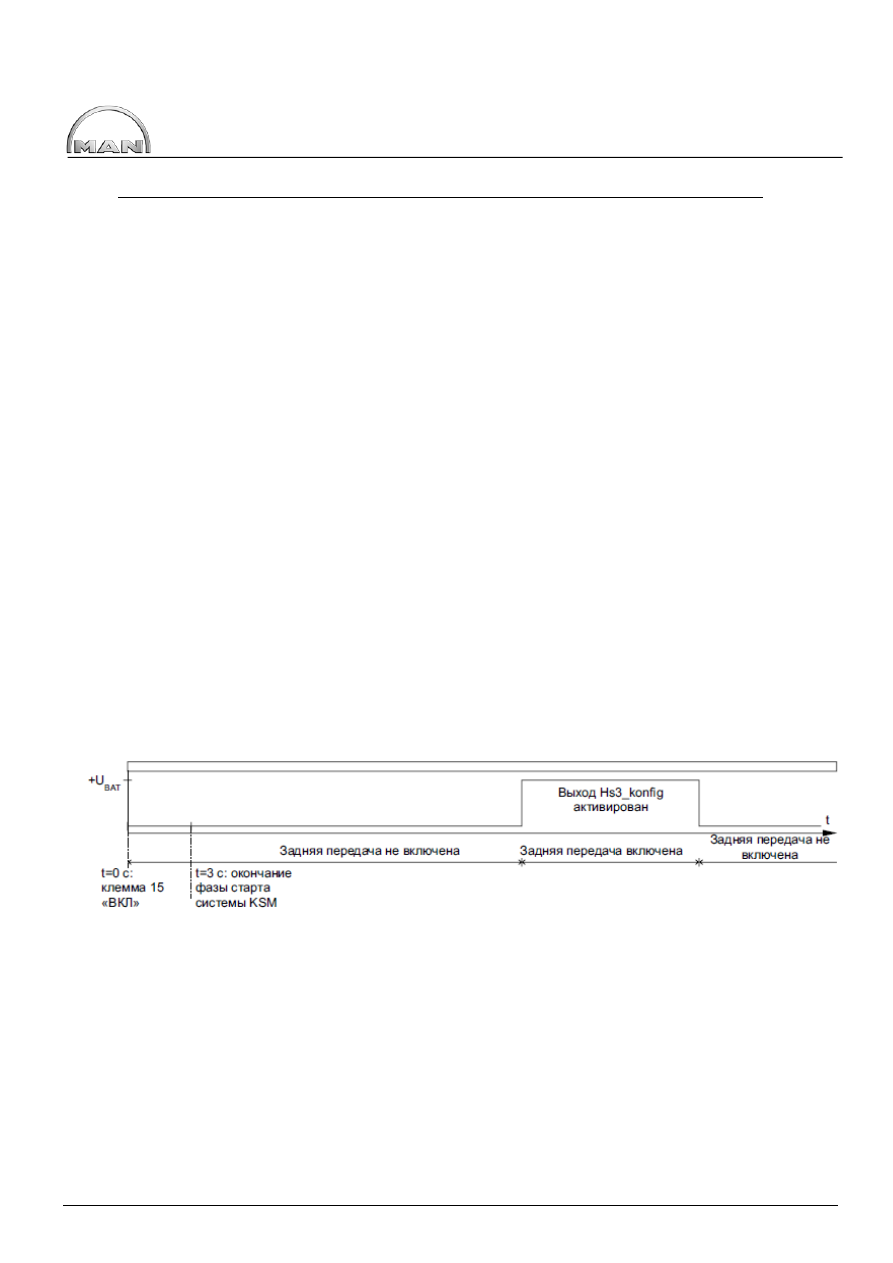

Например, распознавание ошибок на выходе Hs3_konfig (настроен на сигнал передачи R (заднего хода)), в

зависимости от настроек, можно представить следующим образом:

•

Выход не поддерживается (нагрузка подключена).

Распознавание ошибок не активировано

[Распознавание ошибок «0»].



Ошибки (КЗ на массу, КЗ на +U

BAT

, обрыв проводки) не распознаются







14



•

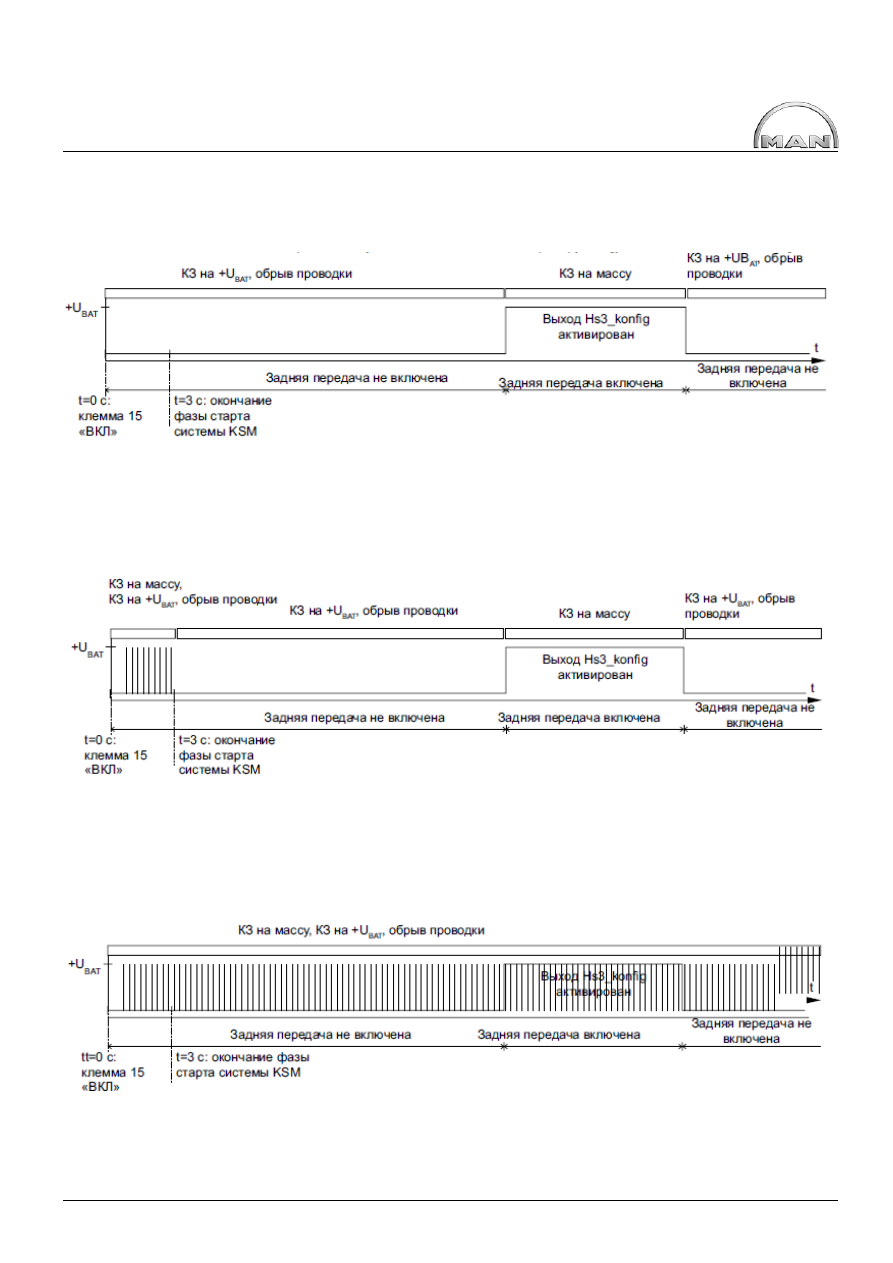

Выход поддерживается (Нагрузка должна быть подключена).

Распознавание ошибок активировано: текущее состояние выхода контролируется

[Распознавание

ошибок «1»].



•

Выход поддерживается (Нагрузка должна быть подключена).

Распознавание  ошибок  активировано:  контролируется  текущее  состояние  выхода,  тестовые

импульсы  выдаются  только  в  фазе  старта  системы  блока  управления  KSM  (для  выключателей
«high-side»  —

контроль  КЗ  на  массу;  для  выключателей  «low-side»  -  контроль  КЗ  на  U

Bat

).

[

Распознавание ошибок "2]



•

Выход поддерживается (Нагрузка должна быть подключена!):

Распознавание ошибок активировано: контролируется текущее состояние выхода, тестовые

импульсы следуют периодически (непрерывный контроль КЗ на массу для выключателей «high-

side» и контроль КЗ на U

Bat



для выключателей «low-side») [

распознавание ошибок «3»].







15



Примечание:

Длительность тестовых импульсов составляет около 1 мс, а период следования около 300 мс.

Заводская установка распознавания ошибок выходов управляющих сигналов:

Выход

управляющего

сигнала:

Распознавание

ошибок «0»

Распознавание

ошибок «1»

Распознавание

ошибок «2»

Распознавание

ошибок «3»

Hs1_konfig

X







Hs2_konfig

X







Hs3_konfig

X







Hs4_konfig

X







Hs5_konfig

X







Контрольная лампа

X







Готовность к

работе

X







Ls1_konfig

X







Ls2_konfig

X







Ls3_konfig

X







•

Условия работы при переходе в «fail-safe» (аварийный режим) для выходов управляющих сигналов

Для всех выходов управляющих сигналов, независимо друг от друга, может быть

запрограммирована определённая реакция на обнаружение ошибки. Если выход находится в

активном состоянии, то может быть запрограммирована реакция на недостоверную/ошибочную

информацию (неисправность шины CAN или датчика):

•

«Не замораживать» выход управляющего сигнала

При выходе из строя шины CAN или передающего сигнал датчика выход (Hs1_konfig, ...

Hs5_konfig; Ls1_konfig, ... , Ls3_konfig) переходит из активного состояния в пассивное

состояние.

•

«Заморозить» выход управляющего сигнала

При выходе из строя шины CAN или датчика выход (Hs1_konfig, ... Hs5_konfig; Ls1_konfig, ...,

Ls3_konfig)  «замораживается»  в  активном  управляемом  состоянии  до  тех  пор,  пока  не

примет  правильный  сигнал.  После  Повторного  включения  клеммы  15  выход  останется  в

пассивном  состоянии,  если  неисправность  шины  CAN  или  сигнала  (датчика)  сохранится.

Посредством  такой  настройки  можно  исключить  нежелательную  реакцию  (запуск,

блокировка  или  отключение  агрегатов  и  т.  п.)  подключённых  к  интерфейсу  компонентов

надстройки при выходе из строя шины CAN или передающего сигнал датчика.

Рассмотрим различные варианты программирования условий работы «fail-safe» на примере

выхода Hs1_konfig, настроенного для индикации срабатывания стояночного тормоза:





16





•

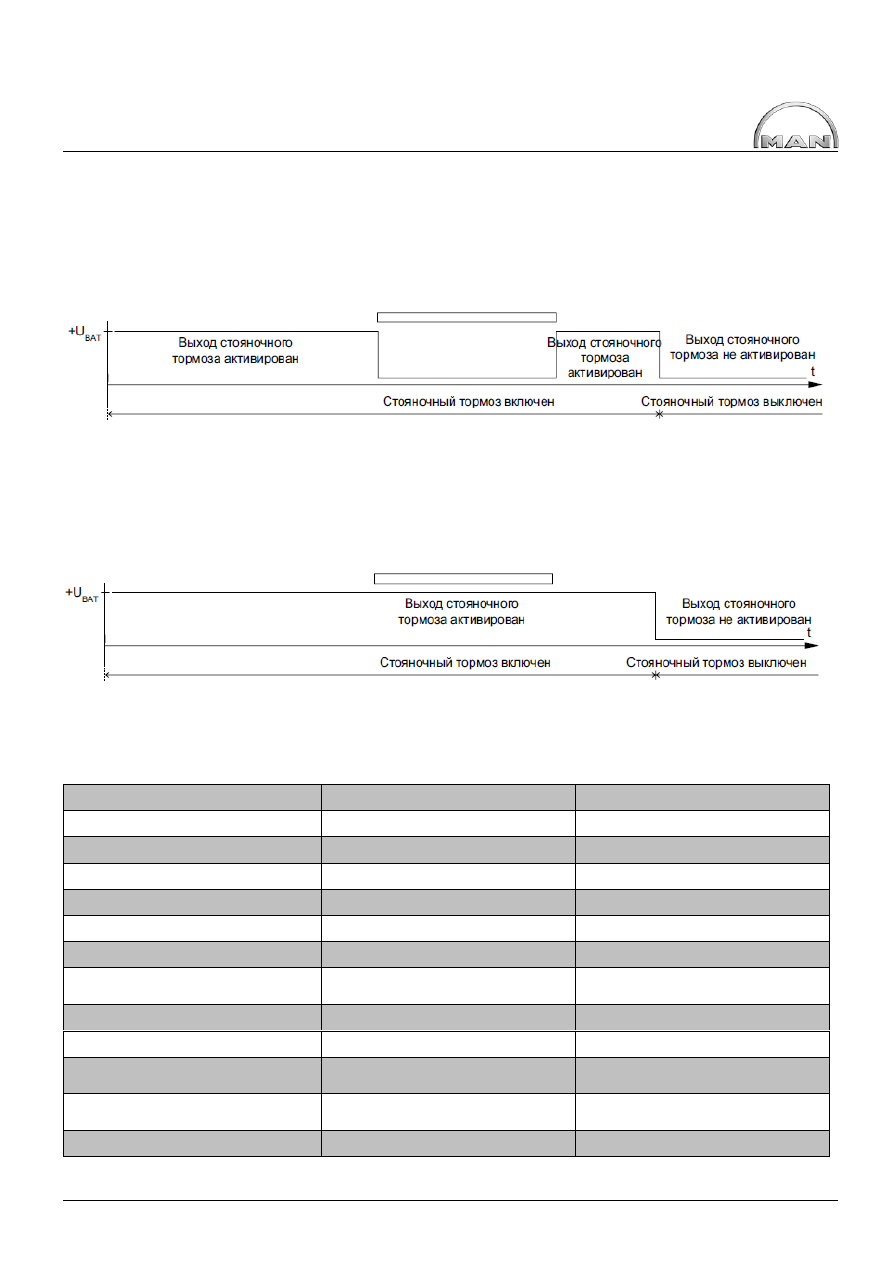

«Не замораживать» сигнал стояночного тормоза:

При неисправности шины CAN или передающего сигнал датчика выход Hs1_konfig

переходит в пассивное состояние.


Неисправность шины CAN или передающего сигнал датчика



•

«Заморозить» сигнал стояночного тормоза:

при неисправности шины CAN или передающего сигнал датчика выход остаётся в

активном управляемом состоянии.


Неисправность шины CAN или сигнала (датчика)



Заводская установка условия «fail-safe» для различных сигналов:

Сигнал:

«заморозить»

«не замораживать»

Нейтральное положение КП



X

ABS активна



X

Стояночный тормоз



X

Рабочие тормоза



X

Задняя передача



X

Сцепление



X

Режим интенсивного разгона
(Kick-down)



X

Холостой ход



X

Порог скорости 1 «ВКЛ/ВЫКЛ».



X

Порог частоты вращения 1

«ВКЛ/ВЫКЛ»



X

Предупреждающий сигнал о

низком уровне топлива в баке



X

Порог скорости 2 «ВКЛ/ВЫКЛ».



X

Выход стояночного

тормоза не активирован
