Frelander 2. Manual - part 92

Front Drive Axle/Differential - Front Drive Axle

Diagnosis and Testing

For additional information.
REFER to:

Driveline System

 (205-00 Driveline System - General Information, Diagnosis and Testing).

Front Drive Halfshafts -

General Specification

Item

Specification

Type

Fully floating, solid shafts with inner and outer constant velocity joints

Recommended Lubricant

Item

Specification

Front drive halfshaft (auto only)

W eicon anti-seize grease

Outboard joint

Use grease supplied with replacement boot kit

Inboard joint

Use grease supplied with replacement boot kit

Torque Specifications

Description

Nm

lb-ft

Extension shaft bearing anchorage to block bolts - 3.2L Petrol

48

35

Extension shaft bearing anchorage to transmission bolts - 3.2L Petrol

25

18

Extension shaft bearing anchorage to block bolts- 2.2L Diesel

65

48

Extension shaft bearing anchorage to transmission bolts - 2.2L Diesel

25

18

Front halfshaft to hub bolt*

45 + 80°

33 + 80°

Heat shield to bearing anchorage

10

7

* New nuts/bolts must be fitted

Front Drive Halfshafts - Front Drive Halfshafts

Description and Operation

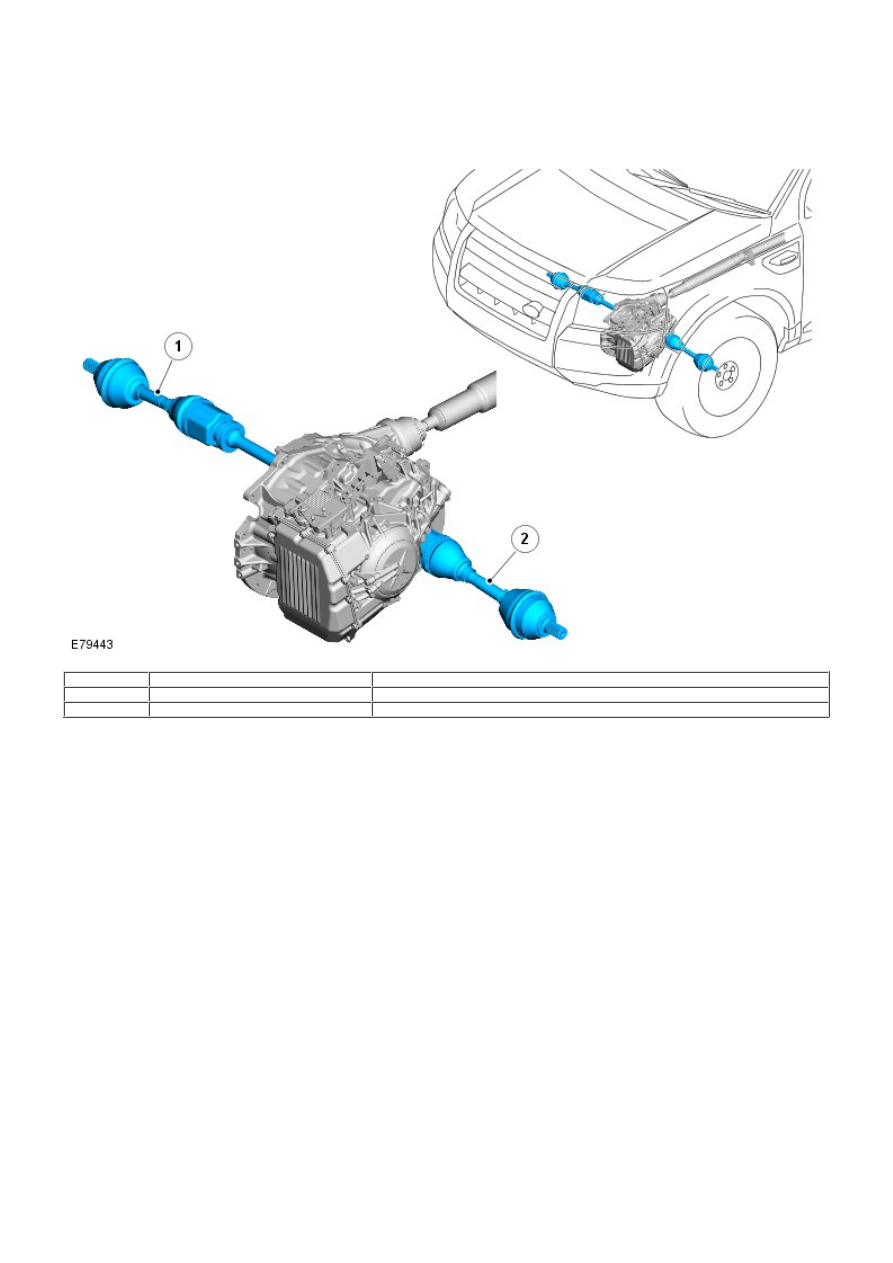

COMPONENT LOCATION

Item

Part Number

Description

1

-

Halfshaft - RH (right-hand)

2

-

Halfshaft - LH (left-hand)

OVERVIEW

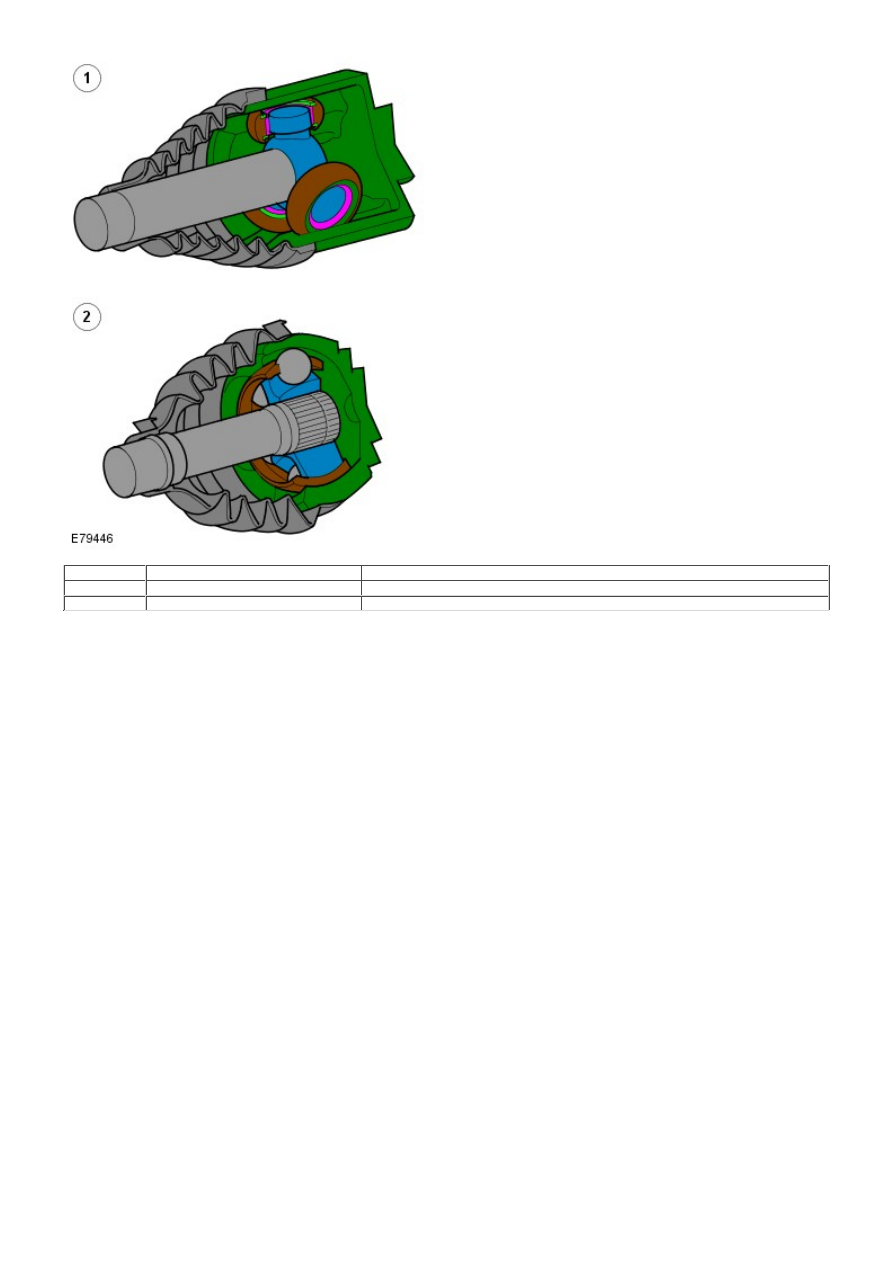

Constant Velocity Joints

Item

Part Number

Description

A

-

Inner constant velocity joint

B

-

Outer constant velocity joint

Each halfshaft comprises a solid steel shaft with inner and outer constant velocity joints. The inner joint is the 'tripode'
type with spherical bushing to reduce sliding resistance; the shaft and inner joint are one assembly.

The outer joint is the 'ball and socket' type, with a splined connection between the joint and the shaft. The joints are
packed with grease and protected by gaiters.

The halfshafts are of equal length to eliminate stiffness-related torque-steer.

Bearing Anchorage - Diesel Derivative
