3. CAUTIONS:

 Take extra care not to damage the edges of the

component.

 Take extra care not to damage the mating faces.

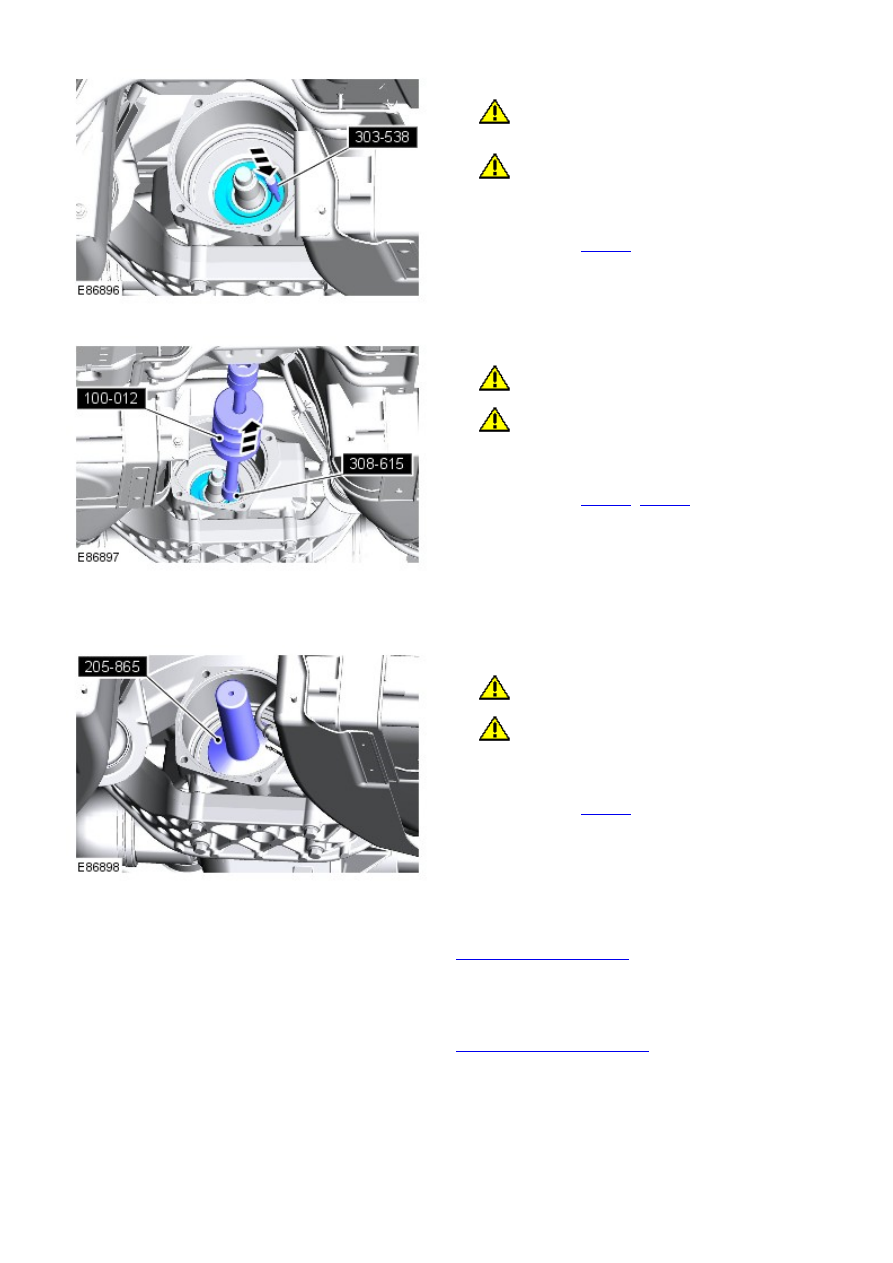

Using the special tool, punch a hole in the oil seals
outer edge.

Special Tool(s):

303-538

3.

4. CAUTIONS:

 Take extra care not to damage the mating faces.

 Be prepared to collect escaping oil.

Using the special tools and a self tapping screw,
remove the oil seal.

Special Tool(s):

308-615

,

100-012

4.

Installation

1. CAUTIONS:

 Take extra care not to damage the seal.

 Make sure that the area around the component is

clean and free of foreign material.

Using the special tool, install the new drive pinion seal.

Special Tool(s):

205-865

1.

Install the active on-demand coupling.

Refer to:

Active On-Demand Coupling

 (205-02 Rear Drive

Axle/Differential, Removal and Installation).

2.

Check and top-up the differential case.

Refer to:

Differential Draining and Filling

 (205-02 Rear Drive

Axle/Differential, General Procedures).

3.

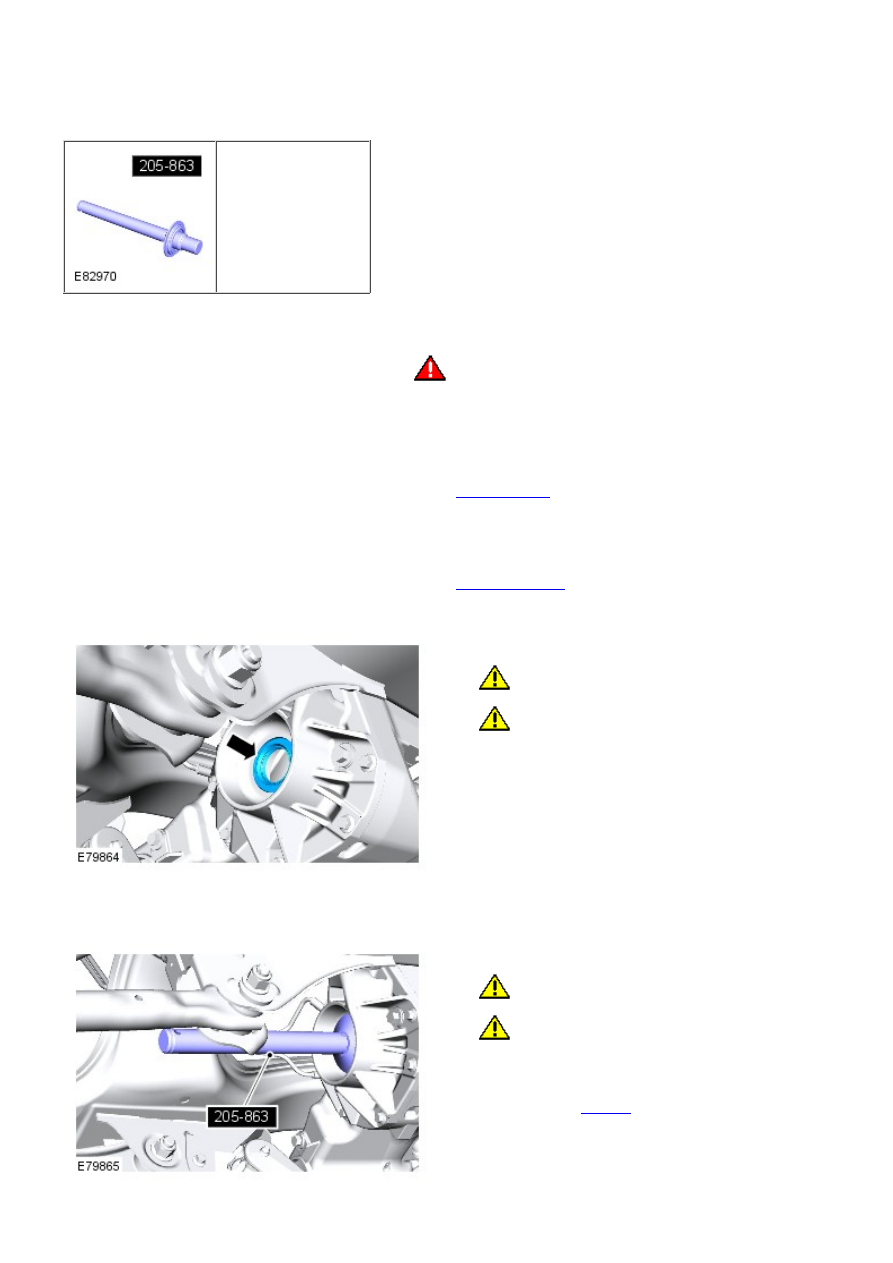

Rear Drive Axle/Differential - Rear Halfshaft Seal

Removal and Installation

Special Tool(s)

205-863
Installer, Halfshaft Seal

Removal

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

2.

Remove the halfshaft.

Refer to:

Rear Halfshaft LH

 (205-05 Rear Drive Halfshafts, Removal

and Installation).

3.

4. CAUTIONS:

 Take extra care not to damage the mating faces.

 Take extra care not to damage the edges of the

component.

4.

Installation

1. CAUTIONS:

 Make sure that the seal is correctly located.

 Take extra care not to damage the seal.

Using the special tool, install a new rear halfshaft oil
seal.

Special Tool(s):

205-863

1.

Install the halfshaft.

Refer to:

Rear Halfshaft LH

 (205-05 Rear Drive Halfshafts, Removal

and Installation).

2.

Install the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

3.

Front Drive Axle/Differential - Front Drive Axle and Differential

Description and Operation

For additional information, refer to:

Transmission Description

 (307-01 Automatic Transmission/Transaxle, Description and

Operation).

For additional information, refer to:

Manual Transmission and Clutch

 (308-00 Manual Transmission/Transaxle and Clutch -

General Information, Description and Operation).
