PANEL REPAIRS

REPAIRS

39

FRONT ROOF ASSEMBLY - 3 DOOR

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove LH and RH front roof panel finishers.
5. Remove headlining.

See BODY, Interior trim

components.

6. Remove sunroof assembly.

See BODY,

Sunroof.

7. Remove windscreen.

See BODY, Screens.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure.

Refit

1. Fit windscreen.

See BODY, Screens.

2. Fit sunroof.

See BODY, Sunroof.

3. Fit headlining.

See BODY, Interior trim

components.

4. Fit LH and RH front roof panel finishers.
5. Connect all ECUs.
6. Connect alternator.

See ELECTRICAL,

Repairs.

7. Connect battery earth lead.

REAR ROOF ASSEMBLY - 3 DOOR

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove soft/hard top.
5. Remove LH and RH rear roof panel finishers.
6. Remove headlining.

See BODY, Interior trim

components.

7. Remove sunroof.

See BODY, Sunroof.

8. Remove aerial.

See ELECTRICAL, Repairs.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure.

Refit

1. Fit aerial.

See ELECTRICAL, Repairs.

2. Fit sunroof.

See BODY, Sunroof.

3. Fit headlining.

See BODY, Interior trim

components.

4. Fit LH and RH rear roof panel finishers.
5. Fit soft/hard top.
6. Connect all ECUs.
7. Connect alternator.

See ELECTRICAL,

Repairs.

8. Connect battery earth lead.

PANEL REPAIRS

40

REPAIRS

ROOF ASSEMBLY - 5 DOOR

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove tail door glass upper finisher.

See

BODY, Doors.

5. Remove LH and RH roof panel finishers.

See

BODY, Exterior fittings.

6. Remove headlining.

See BODY, Interior trim

components.

7. If applicable, remove sunroof.

See BODY,

Sunroof.

8. Remove aerial.

See ELECTRICAL, Repairs.

9. Remove windscreen.

See BODY, Screens.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance

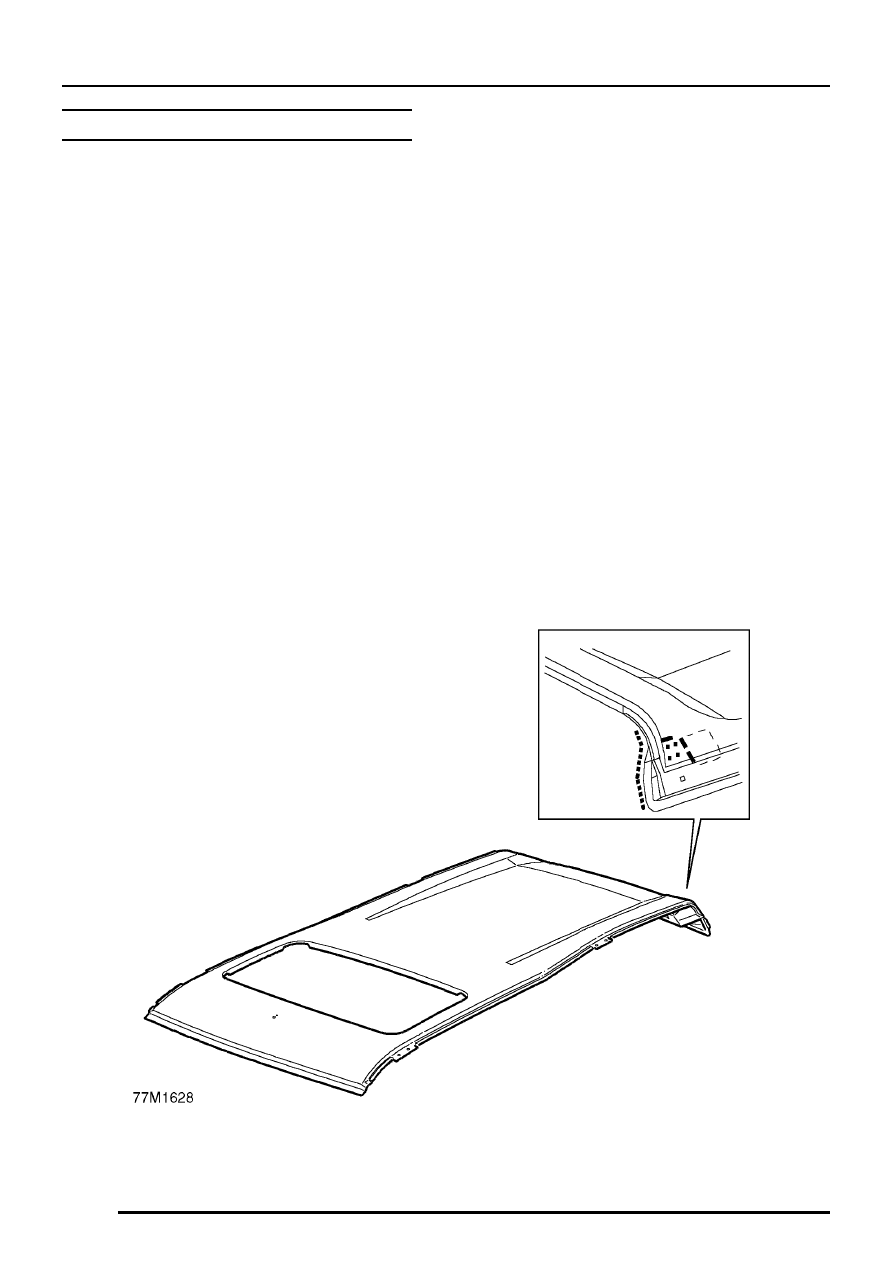

with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit windscreen.

See BODY, Screens.

2. Fit aerial.

See ELECTRICAL, Repairs.

3. If applicable, fit sunroof.

See BODY, Sunroof.

4. Fit headlining.

See BODY, Interior trim

components.

5. Fit LH and RH roof panel finishers.

See

BODY, Exterior fittings.

6. Fit tail door glass upper finisher.

See BODY,

Doors.

7. Connect all ECUs.
8. Connect alternator.

See ELECTRICAL,

Repairs.

9. Connect battery earth lead.

PANEL REPAIRS

REPAIRS

41

OUTER BODY SIDE ASSEMBLY

For weld details, and components to remove for
access during replacement, of the outer body side
assembly, see ’A’ post, ’B/C post, sill and rear
quarter repair procedures.

PANEL REPAIRS

42

REPAIRS

TIME SCHEDULES

The following information shows the total time taken
to replace single panels and complete assemblies.
This time includes removal of Mechanical, Electrical
and Trim (MET) items, plus paint times based on
Metallic Clear Over Base Paint.

The times shown were generated by Thatcham (the
Motor Insurance Repair and Research Centre) and
are to be used as a guide only.

Panel/assembly panel replacement times

5 Door

Panel Description

Total time

Body side LH

29.4

Body side RH

31.5

Bonnet

7.2

Bonnet locking platform

7.0

Door front - each

8.4

Door rear - each

8.1

Door skin front - each

12.2

Door skin rear - each

11.2

Front bulkhead assembly

12.7

Front lower crossmember

8.5

Headlamp mounting panel

6.4

Rear floor crossmember assembly

9.5

Roof assembly

23.5

Bodyside lower outer LH

16.8

Bodyside lower outer RH

16.9

Taildoor

9.0

Wing

6.9

Bodyside rear outer LH

19.3

Bodyside rear outer RH

21.5
