PANEL REPAIRS

REPAIRS

35

Refit

For LH side

1. Fit tail door striker.

For RH side

2. Fit fuel tank.

See FUEL DELIVERY SYSTEM,

Repairs.

3. Fit fuel filler neck.

See FUEL DELIVERY

SYSTEM, Repairs.

4. Fit tail door.

See BODY, Doors.

For both sides

5. Secure vehicle harness to ’E’ post.
6. Fit rear body side glass.

See BODY, Screens.

7. Fit loadspace carpet.

See BODY, Interior trim

components.

8. Fit rear quarter upper casing.

See BODY,

Interior trim components.

9. Fit rear quarter lower casing.

See BODY,

Interior trim components.

10. Fit tail door aperture seal.
11. Fit tail door glass side finisher.

See BODY,

Doors.

12. Fit tail door glass upper finisher.

See BODY,

Doors.

13. Fit roof panel finisher.

See BODY, Exterior

fittings.

14. Fit tail lamp.

See ELECTRICAL, Repairs.

15. Fit rear wheel arch liner.
16. Fit rear bumper valance.

See BODY, Exterior

fittings.

17. Fit road wheel(s) and tighten nuts to correct

torque.

See INFORMATION, Torque wrench

settings.

18. Connect all ECUs.
19. Connect alternator.

See ELECTRICAL,

Repairs.

20. Connect battery earth lead.

PANEL REPAIRS

36

REPAIRS

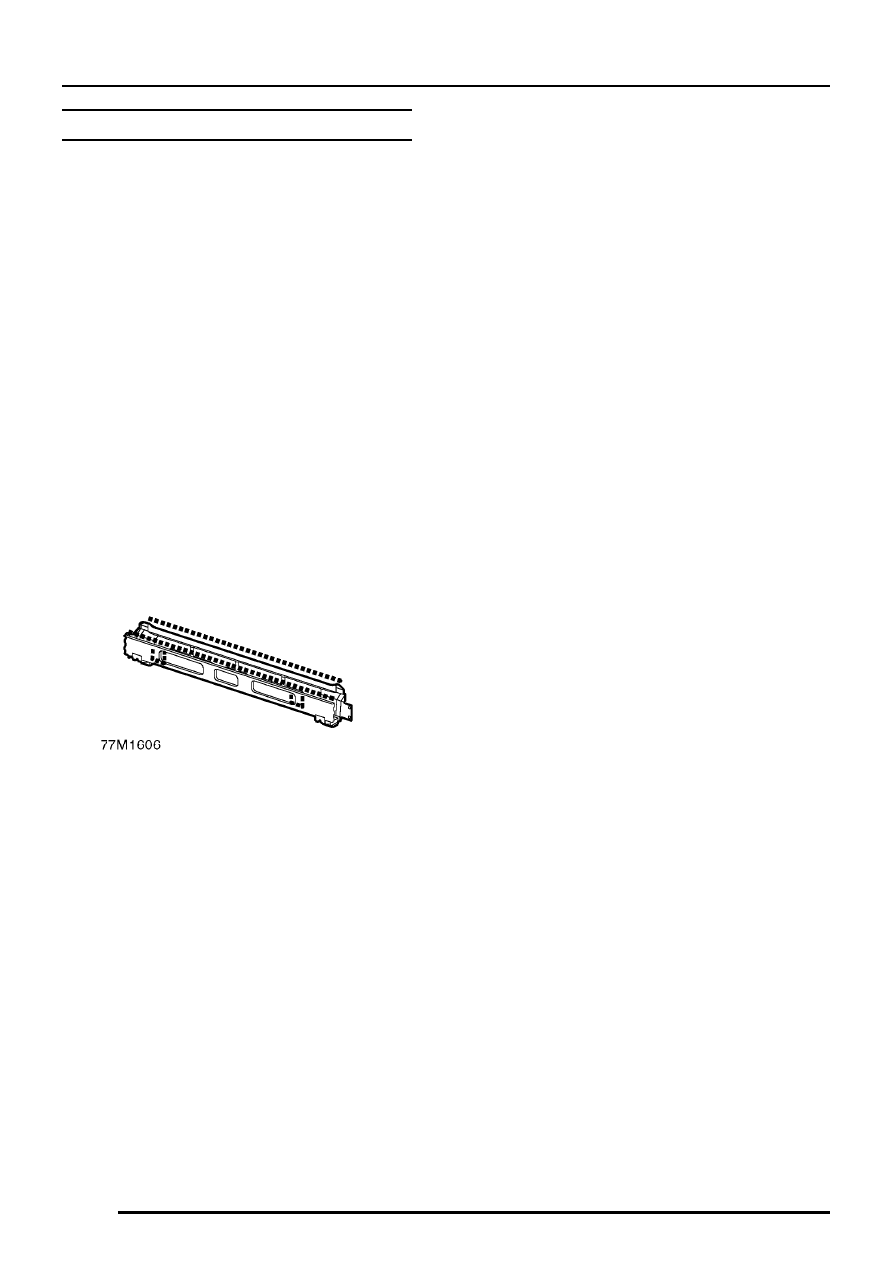

REAR FLOOR CROSSMEMBER ASSEMBLY

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove tail door.

See BODY, Doors.

5. Remove tail door aperture seal.
6. Remove LH and RH rear quarter lower

casings.

See BODY, Interior trim

components.

7. Remove loadspace carpet.

See BODY,

Interior trim components.

8. Release vehicle harness from rear body lower

closing and position aside.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Secure vehicle harness to rear body lower

closing.

2. Fit loadspace carpet.

See BODY, Interior trim

components.

3. Fit LH and RH rear quarter lower casings.

See

BODY, Interior trim components.

4. Fit tail door aperture seal.
5. Fit tail door.

See BODY, Doors.

6. Connect all ECUs.
7. Connect alternator.

See ELECTRICAL,

Repairs.

8. Connect battery earth lead.

PANEL REPAIRS

REPAIRS

37

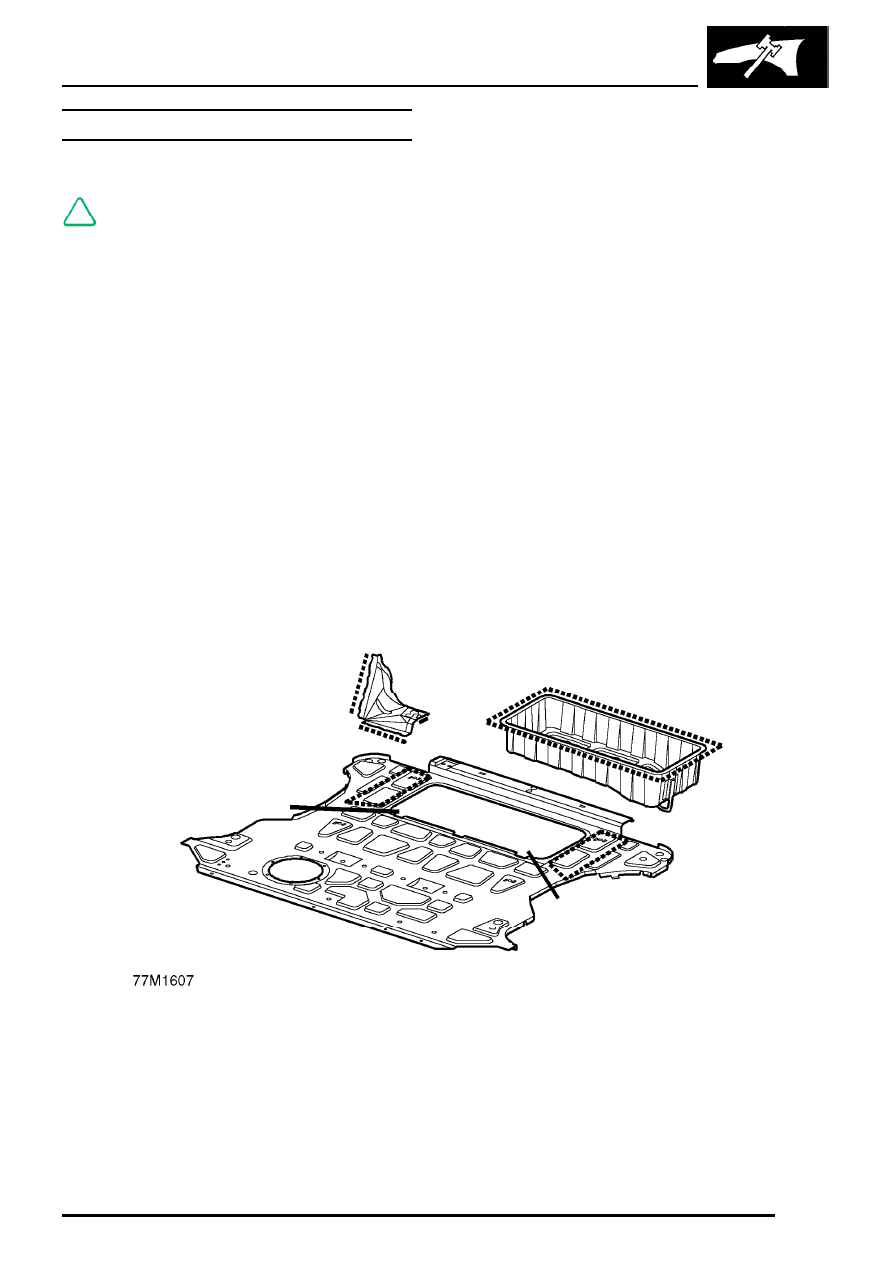

REAR FLOOR

Remove

NOTE: In this procedure, the inner quarter
to rear floor gussets are replaced in
conjunction with the rear floor.

If required, the safe well can be replaced
separately.

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove tail exhaust pipe.

See MANIFOLD &

EXHAUST SYSTEMS, Repairs.

5. Remove tail door.

See BODY, Doors.

6. Remove tail door aperture seal.
7. Remove LH and RH rear quarter lower

casings.

See BODY, Interior trim

components.

8. Remove loadspace carpet.

See BODY,

Interior trim components.

9. Remove fuel tank.

See FUEL DELIVERY

SYSTEM, Repairs.

10. Release vehicle harness from rear body lower

closing and position aside.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Secure vehicle harness to rear body lower

closing.

2. Fit fuel tank.

See FUEL DELIVERY SYSTEM,

Repairs.

3. Fit loadspace carpet.

See BODY, Interior trim

components.

4. Fit LH and RH rear quarter lower casings.

See

BODY, Interior trim components.

5. Fit tail door aperture seal.
6. Fit tail door.

See BODY, Doors.

7. Fit tail exhaust pipe.

See MANIFOLD &

EXHAUST SYSTEMS, Repairs.

8. Connect all ECUs.
9. Connect alternator.

See ELECTRICAL,

Repairs.

10. Connect battery earth lead.

PANEL REPAIRS

38

REPAIRS

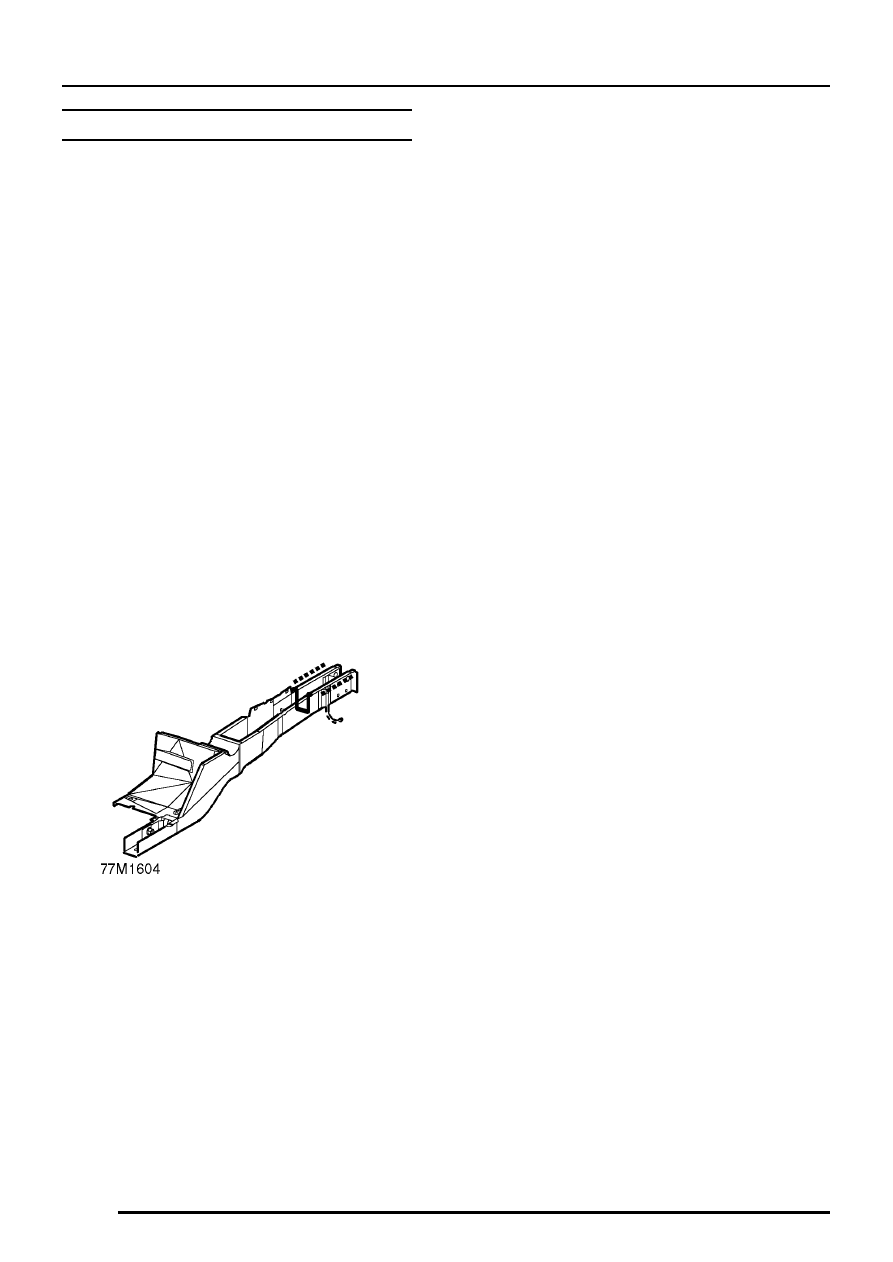

FLOOR LONGITUDINAL

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove tail exhaust pipe.

See MANIFOLD &

EXHAUST SYSTEMS, Repairs.

5. Remove tail door.

See BODY, Doors.

6. Remove tail door aperture seal.
7. Remove LH and RH rear quarter lower

casings.

See BODY, Interior trim

components.

8. Remove loadspace carpet.

See BODY,

Interior trim components.

9. Remove fuel tank.

See FUEL DELIVERY

SYSTEM, Repairs.

10. Release vehicle harness from rear body lower

closing and position aside.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Secure vehicle harness to rear body lower

closing.

2. Fit fuel tank.

See FUEL DELIVERY SYSTEM,

Repairs.

3. Fit loadspace carpet.

See BODY, Interior trim

components.

4. Fit LH and RH rear quarter lower casings.

See

BODY, Interior trim components.

5. Fit tail door aperture seal.
6. Fit tail door.

See BODY, Doors.

7. Fit tail exhaust pipe.

See MANIFOLD &

EXHAUST SYSTEMS, Repairs.

8. Connect all ECUs.
9. Connect alternator.

See ELECTRICAL,

Repairs.

10. Connect battery earth lead.
