PANEL REPAIRS

REPAIRS

31

Refit

For RH side

1. Fit fuel tank.

See FUEL DELIVERY SYSTEM,

Repairs.

2. Fit fuel filler neck.

See FUEL DELIVERY

SYSTEM, Repairs.

For both sides

3. Fit rear damper.

See REAR SUSPENSION,

Repairs.

4. Fit rear seat.

See BODY, Seats and seat

belts.

5. Fit rear quarter lower casing.

See BODY,

Interior trim components.

6. Fit rear wheel arch liner.
7. Fit rear bumper valance.

See BODY, Exterior

fittings.

8. Fit road wheel(s) and tighten nuts to correct

torque.

See INFORMATION, Torque wrench

settings.

9. Connect all ECUs.

10. Connect alternator.

See ELECTRICAL,

Repairs.

11. Connect battery earth lead.

PANEL REPAIRS

32

REPAIRS

INNER ’E’ POST - 3 DOOR

NOTE: In this procedure, the rear outer
body side panel and the rear body side
reinforcement assembly is replaced in

conjunction with the inner ’E’ post assembly.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove road wheel(s).
5. Remove rear bumper valance.

See BODY,

Exterior fittings.

6. Remove rear wheel arch liner.
7. Remove tail lamp.

See ELECTRICAL,

Repairs.

8. Remove soft/hard top.
9. Remove tail door aperture seal.

10. Remove rear quarter lower casing.

See

BODY, Interior trim components.

11. Remove loadspace carpet.

See BODY,

Interior trim components.

12. Release vehicle harness from ’E’ post and

position aside.

For LH side

13. Remove tail door striker.

For RH side

14. Remove tail door.

See BODY, Doors.

15. Remove fuel filler neck.

See FUEL DELIVERY

SYSTEM, Repairs.

16. Remove fuel tank.

See FUEL DELIVERY

SYSTEM, Repairs.

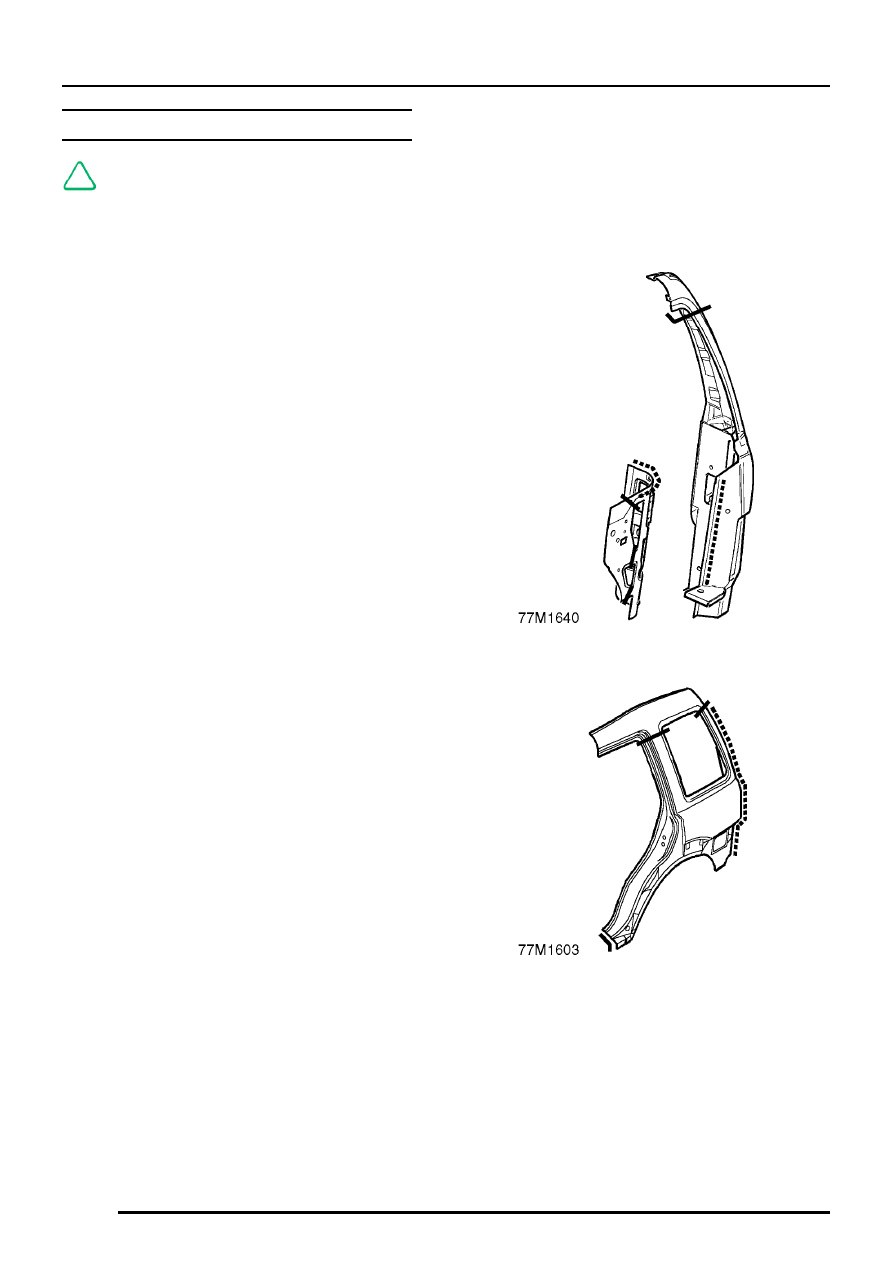

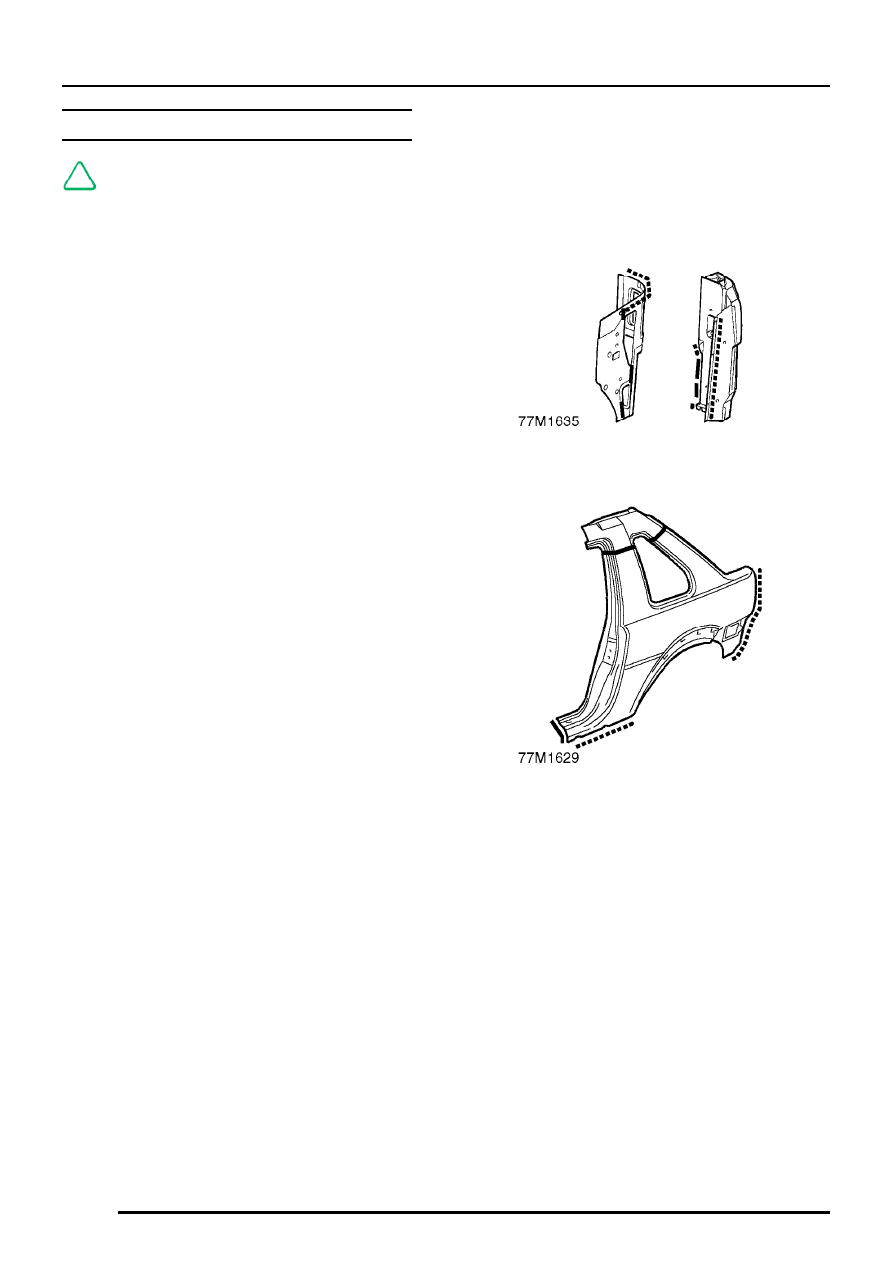

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

PANEL REPAIRS

REPAIRS

33

Refit

For LH side

1. Fit tail door striker.

For RH side

2. Fit fuel tank.

See FUEL DELIVERY SYSTEM,

Repairs.

3. Fit fuel filler neck.

See FUEL DELIVERY

SYSTEM, Repairs.

4. Fit tail door.

See BODY, Doors.

For both sides

5. Secure vehicle harness to ’E’ post.
6. Fit loadspace carpet.

See BODY, Interior trim

components.

7. Fit rear quarter lower casing.

See BODY,

Interior trim components.

8. Fit tail door aperture seal.
9. Fit soft/hard top.

10. Fit tail lamp.

See ELECTRICAL, Repairs.

11. Fit rear wheel arch liner.
12. Fit rear bumper valance.

See BODY, Exterior

fittings.

13. Fit road wheel(s) and tighten nuts to correct

torque.

See INFORMATION, Torque wrench

settings.

14. Connect all ECUs.
15. Connect alternator.

See ELECTRICAL,

Repairs.

16. Connect battery earth lead.

PANEL REPAIRS

34

REPAIRS

INNER ’E’ POST - 5 DOOR

NOTE: In this procedure, the rear outer
body side panel and the rear body side
reinforcement assembly is replaced in

conjunction with the inner ’E’ post assembly.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.

See ELECTRICAL,

Repairs.

3. Disconnect all ECUs.
4. Remove road wheel(s).
5. Remove rear bumper valance.

See BODY,

Exterior fittings.

6. Remove rear wheel arch liner.
7. Remove tail lamp.

See ELECTRICAL,

Repairs.

8. Remove roof panel finisher.

See BODY,

Exterior fittings.

9. Remove tail door glass upper finisher.

See

BODY, Doors.

10. Remove tail door glass side finisher.

See

BODY, Doors.

11. Remove tail door aperture seal.
12. Remove rear quarter lower casing.

See

BODY, Interior trim components.

13. Remove rear quarter upper casing.

See

BODY, Interior trim components.

14. Remove loadspace carpet.

See BODY,

Interior trim components.

15. Remove rear body side glass.

See BODY,

Screens.

16. Release vehicle harness from ’E’ post and

position aside.

For LH side

17. Remove tail door striker.

For RH side

18. Remove tail door.

See BODY, Doors.

19. Remove fuel filler neck.

See FUEL DELIVERY

SYSTEM, Repairs.

20. Remove fuel tank.

See FUEL DELIVERY

SYSTEM, Repairs.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.
