15. Remove distributor vacuum hose.
16. Release two screws and remove throttle position

sensor.

17. Remove six screws securing plenum chamber.

Remove plenum chamber.

18. Remove air idle air control valve hose.

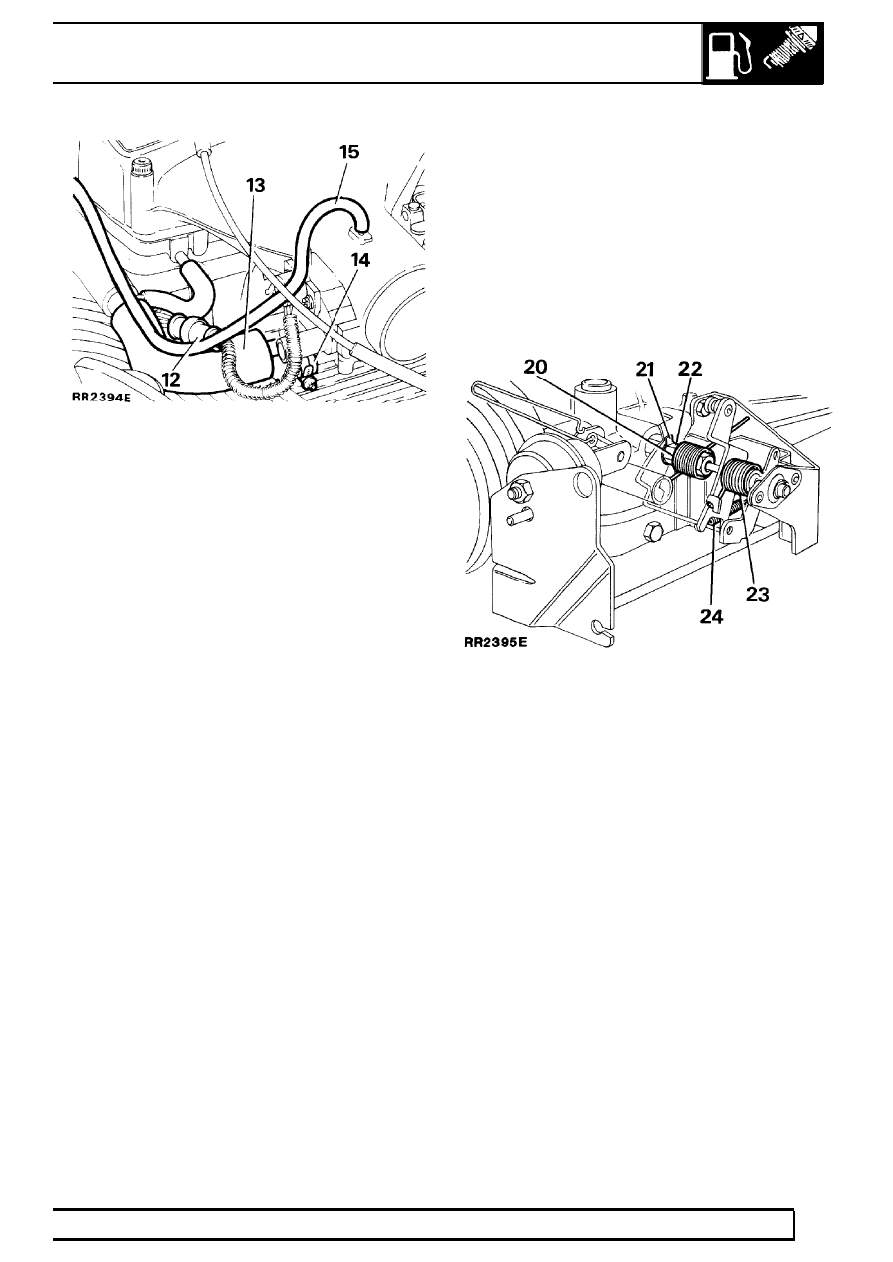

Throttle lever assembly - remove

19. If fitted - unclip cruise control actuator link. Hold

throttle fully open, release link from countershaft
assembly. Carefully return lever assembly to
close throttle.

20. Release tension on inboard throttle spring.
21. Bend back lock washer tabs.
22. Hold throttle stop lever in closed position,

release nut from throttle shaft.

23. Release tension on outboard throttle spring.
24. Remove overtravel spring.

19

FUEL SYSTEM

10

REPAIR

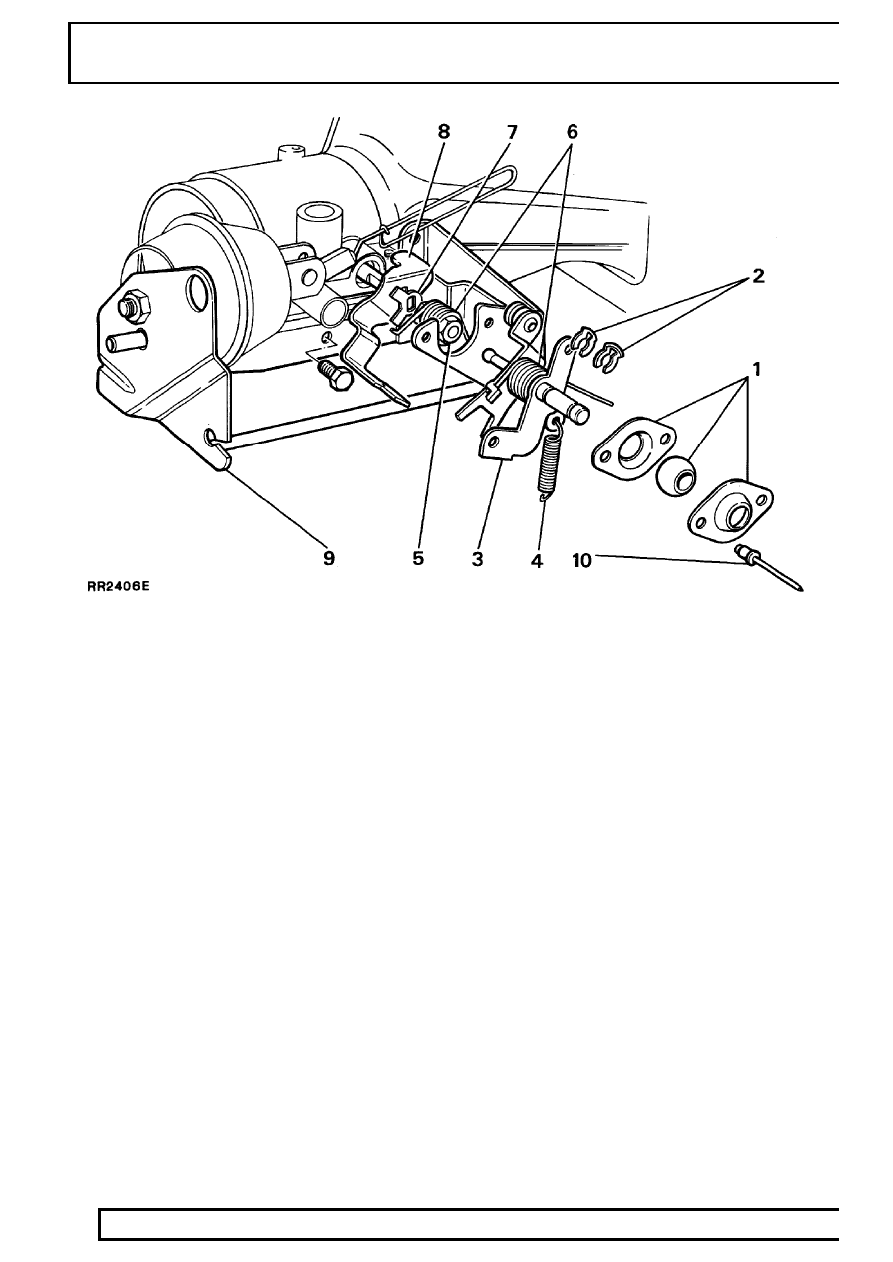

KEY

1. Spherical bush/housing
2. Retaining clips (2)
3. Countershaft assembly
4. Overtravel spring
5. Throttle shaft nut
6. Throttle return spring (2)
7. Tab washer
8. Throttle stop lever
9. Throttle bracket assembly

10. Pop rivets (2)

MFI

11

REPAIR

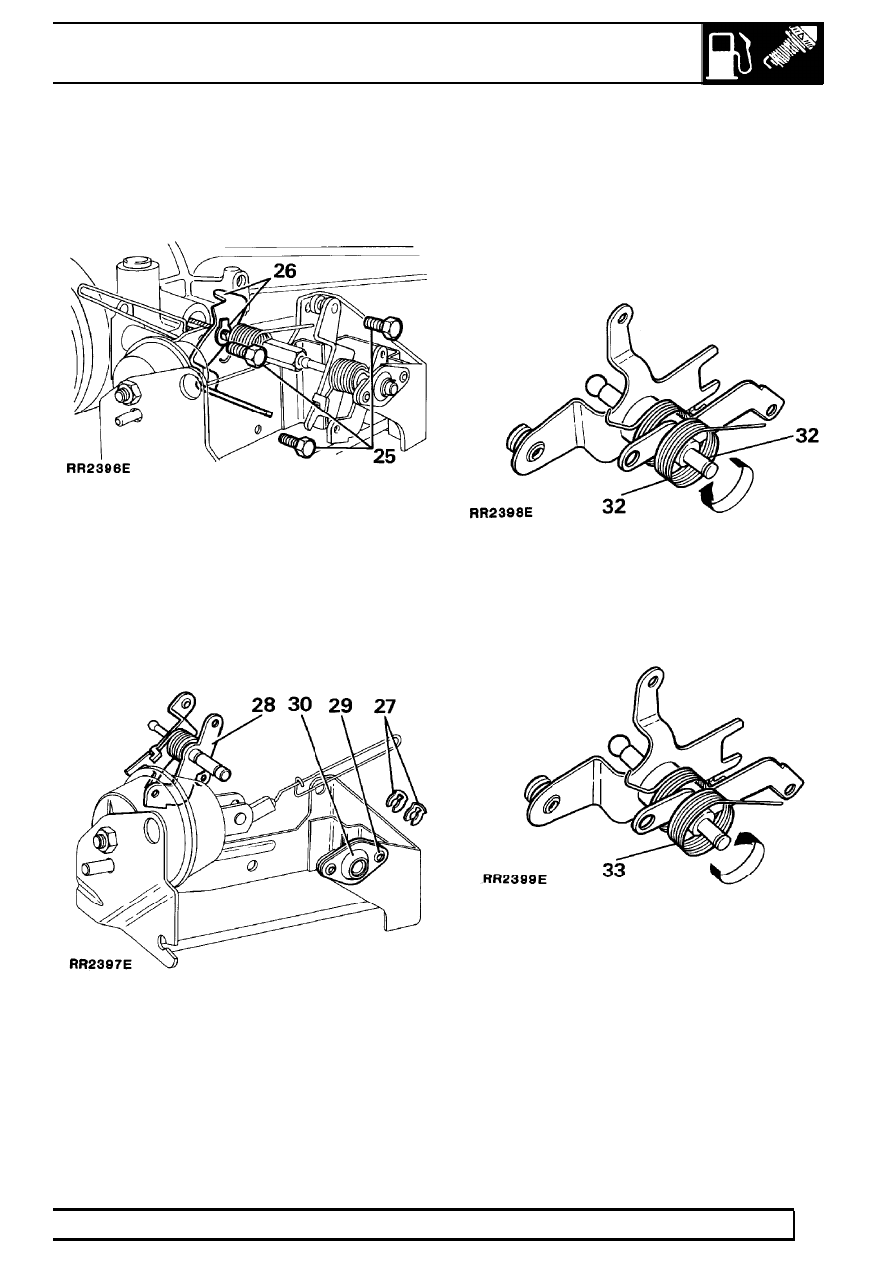

25. Remove three bolts securing throttle bracket to

plenum chamber, withdraw bracket assembly.

26. Remove tab washer and throttle stop lever from

throttle shaft.

Throttle lever assembly - inspect and overhaul

27. Remove two retaining clips from spherical bush.
28. Remove the countershaft assembly.
29. If spherical bush worn, drill out two securing

rivets (4,7 mm, (3/16 in) diameter drill).

30. Split assembly, discard worn bush.

31. Grease new bush with Admax L3 or Energrease

LS3. Assemble bush into housing. Assemble to
throttle bracket using two 4.7 mm (3/16 in)
diameter domed head rivets.

32. Examine bearing surface of countershaft

assembly. If worn fit new assembly, otherwise
wind throttle return spring off levers.

33. Wind new spring onto countershaft assembly,

small hooked end of spring is wound on first.

34. Grease shaft with Admax L3 or Energrease LS3,

fit countershaft assembly to spherical bearing,
secure with two clips.

35. Examine throttle stop lever for wear, fit a new

lever if necessary.

19

FUEL SYSTEM

12

REPAIR

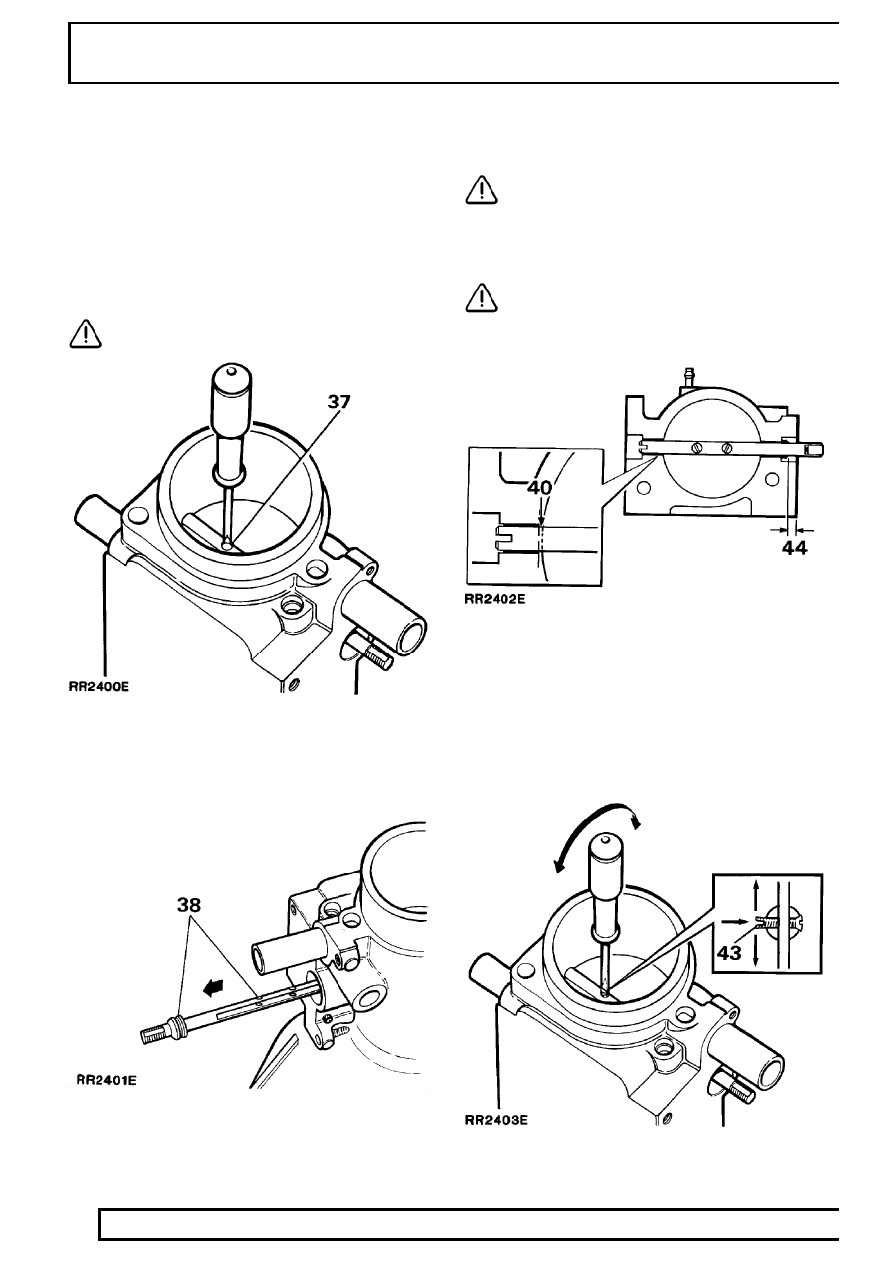

Throttle disc - inspect and overhaul

36. Examine throttle shaft for excessive wear

between bushes in plenum chamber and shaft.
A small amount of clearance is permissible. If
excessive wear is evident fit new shaft and
bushes as follows.

37. Remove two split screws securing throttle disc

and withdraw disc.

CAUTION: Take care not to damage shaft.

38. Remove shaft and air seal from plenum

chamber.

39. Using suitable drift, drive out bushes.

CAUTION: Take care not to damage
plenum chamber bores

40. Press in new bushes until flush with throttle disc

bore.

CAUTION: Ensure that bushes do not
protrude into bore, as they will interfere
with movement of throttle disc.

41. Fit throttle shaft and disc, secure with two split

screws. Do not fully tighten screws.

42. Rotate throttle shaft 360˚ once or twice to

centralise disc in bore. Tighten split screws.

43. Rotate shaft. Use screw driver to spread split.
