FUEL SYSTEM

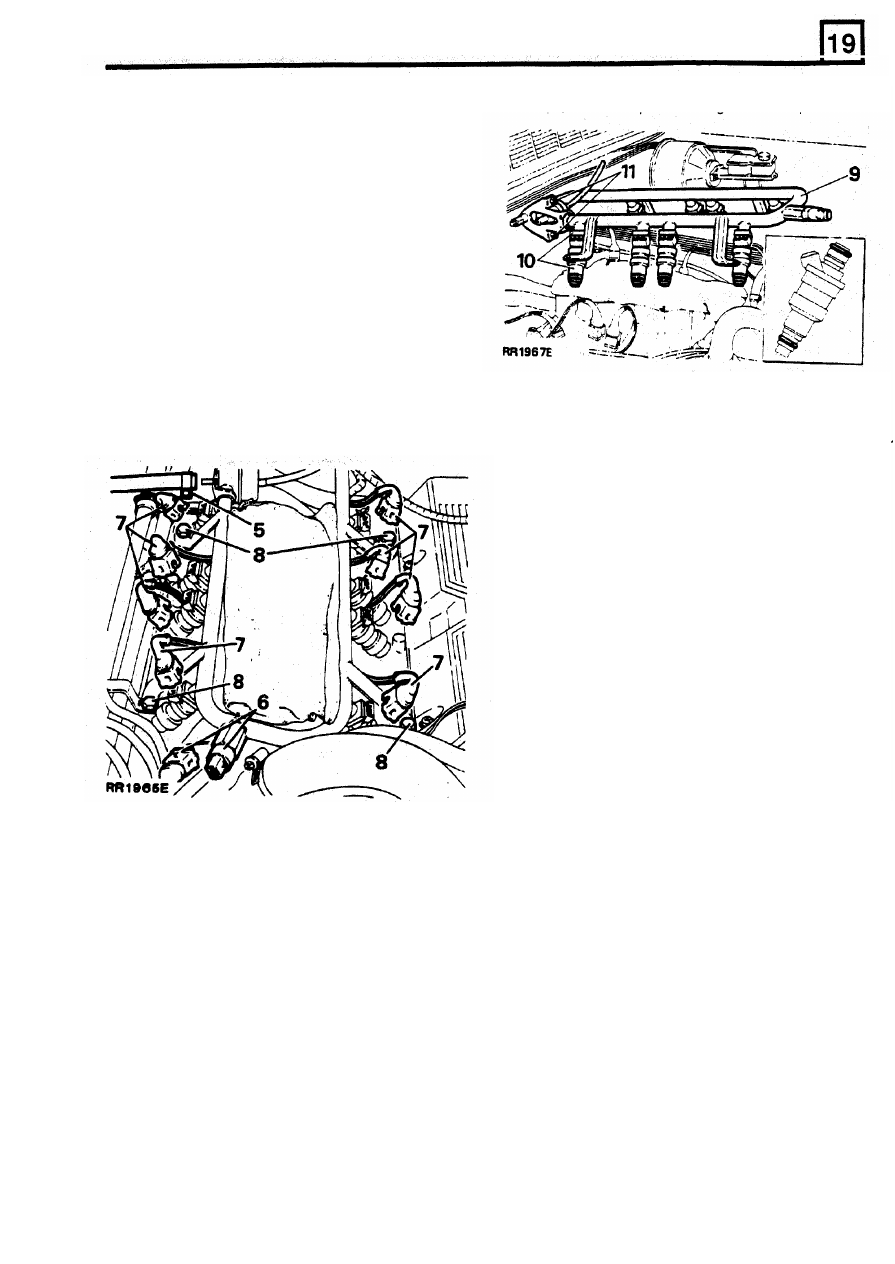

REMOVING FUEL RAIL-INJECTORS R/H AND  L/H

To Remove

11.  Remove fuel  pressure regulator

if

required.

1.

Depressurise fuel system.

2.

Disconnect battery ground terminal.

3.  Remove plenum chamber.
4.  Remove ram housing.

NOTE:  Place  cloth  over  ram  tube  openings  to
prevent ingress of

dirt.

5.

Release  hose  clamp  and  remove  fuel  return

hose from fuel pressure regulator.

6.

Disconnect  multi-plug  from  engine  fuel

temperature sensor.

7.

Disconnect multi-plugs from injectors.

To Refit

8.

Remove

five

bolts  securing  fuel  rail  support

brackets  to  intake  manifold. Lay  heater  pipes
to one side.

12.

Fit

NEW

'0' rings, to  injectors. Lightly coat

‘O’

rings  with  silicon  grease  300.  Insert  injectors
into  fuel  rail,  multi-plug  connections  facing
outwards.

13.  Refit retaining clips.

CAUTION:  Care must

be

taken when  refitting the

fuel  rail  and  injectors  to  intake  manifold  to

prevent damage to

'0' rings.

14.  Fit  a  NEW

'O'

ring  to  fuel  pressure  regulator

lightly  coat

'0'  ring  with  silicon  grease  300

and secure regulator to the fuel  rail.

15.

Fit  fuel  rail  and  heater  pipe  assemblies  to
intake  manifold.  Secure  rail  and  pipes  in
position

with

five bolts.

16.  Reverse

removal

instructions

2 to

7.

17.  Pressurise

fuel

system  and  check  for  fuel

leaks  around  injectors  and  fuel  pressure
regulator.

9.

Remove fuel rail and injectors.

from rail.

10.  Remove injector retaining clips,  ease  injectors

REISSUED FEB

1993

13

FUEL SYSTEM

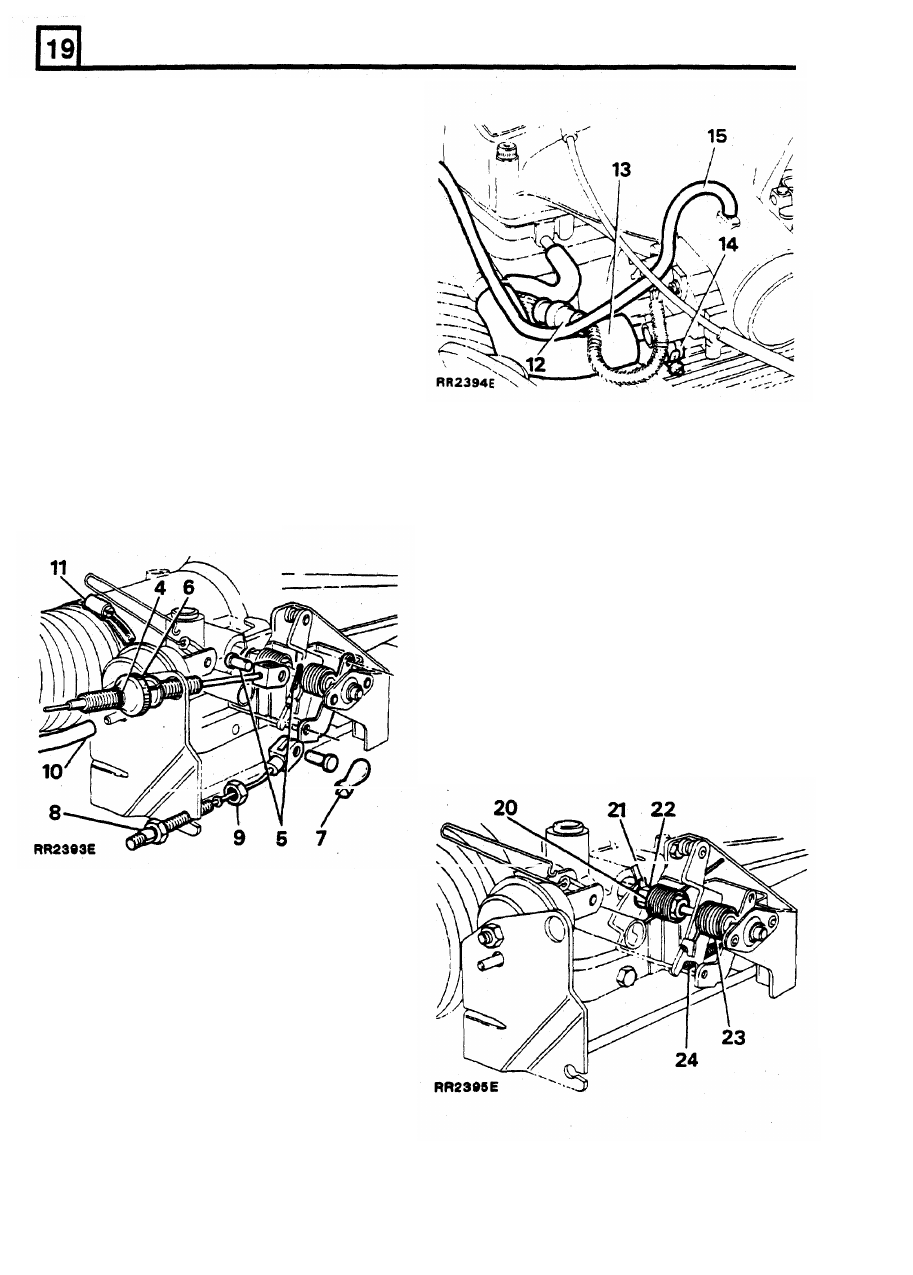

REMOVING PLENUM CHAMBER

Includes throttle levers and throttle disc

To Remove

1.  Disconnect battery ground terminal.

2.  Disconnect  electrical  multi-plug  from  idle

air

control valve.

3.  Disconnect  vacuum  hose  adjacent  to  idle  air

control valve.

4.

Mark  an  identification  line

on  throttle  cable

outer to assist re-assembly.

5.

Remove clevis pin from throttle cable.

6.  Pry  adjustment  thumb  wheel  from  throttle

bracket. Lay cable aside.

7.

Remove retaining clip and clevis  bin from  kick

down cable (automatic vehicles).

8.  Apply  adhesive  tape  behind  rear  adjustment

15.  Remove distributor vacuum hose.

nut on  kick down cable to  prevent nut moving.

16.  Release

two  screws  and  remove  throttle

9.

Remove front  lock  nut.  Remove cable and  lay

aside.

17.  Remove six  screws securing plenum chamber.

fitted).

18.

Remove

idle air control

valve

hose.

position sensor.

10.  Remove  cruise  control  vacuum  hose  (where

Remove plenum chamber.

Removing throttle lever assembly

19.

If

fitted

-

unclip  cruise  control  actuator  link.

Hold  throttle  fully  open,  release  link  from

countershaft  assembly.  Carefully  return  lever
assembly to close throttle.

20.  Release tension on inboard throttle spring.
21.  Bend back lock washer  tabs.
22.  Hold  throttle  stop  lever

in  closed  position,

release nut from throttle shaft.

23.  Release tension on outboard throttle spring.

24.

Remove overtravel spring.

11.  Remove  intake  hose

from

neck

of  plenum

chamber.

12.  Disconnect throttle

position sensor multi-plug.

13.  Remove PCV breather hose.

14.

Disconnect  two  coolant  hoses  and  plug  each
hose

to

prevent  excessive  loss  of  coolant.

Identify each hose for  re-assembly.

14

REISSUED:

FEB 1993

FUEL

SYSTEM

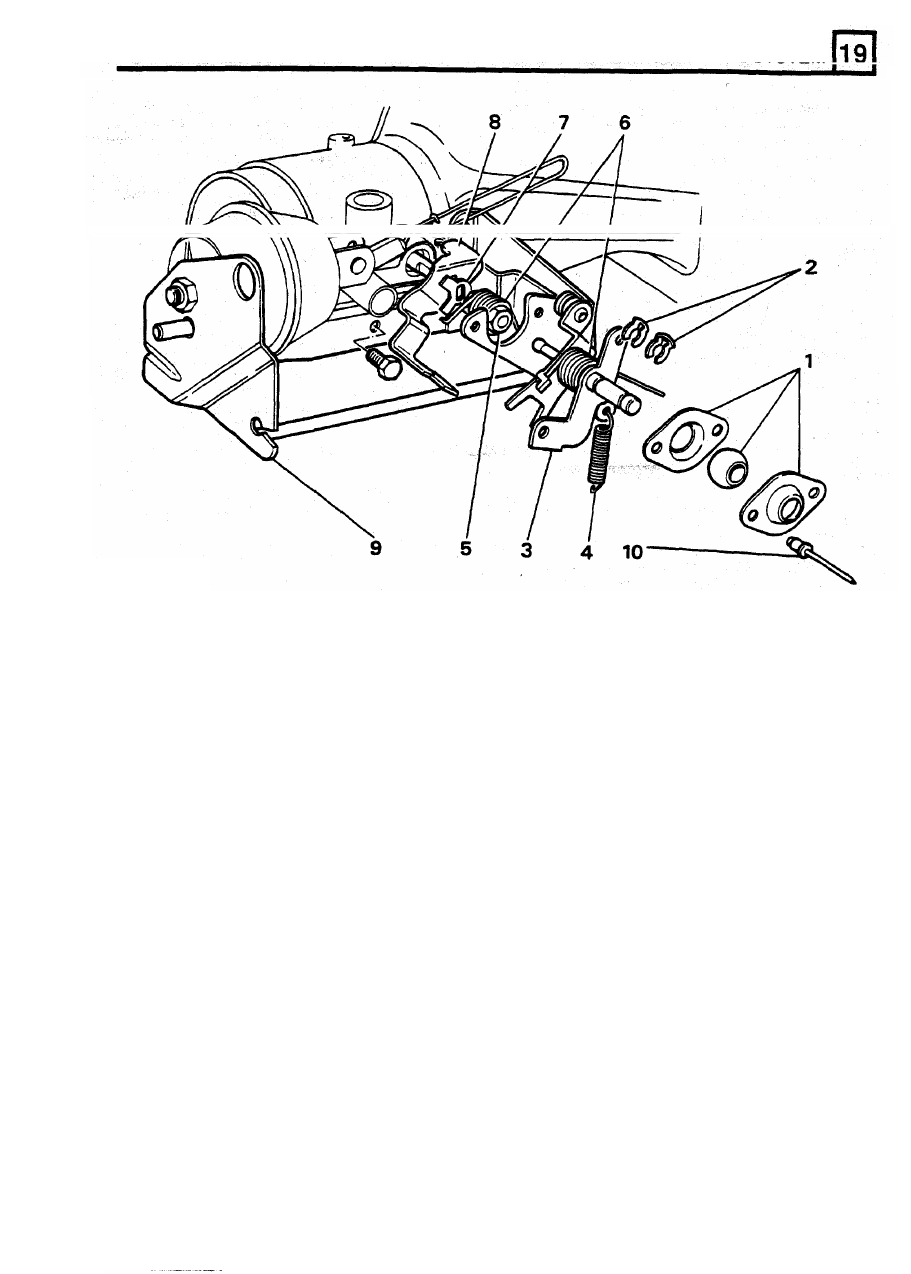

RR2406E

KEY

1.

Spherical bush/housing

2.

Retaining clips (2)

3.

Countershaft assembly

4.

Overtravel spring

5.

Throttle spindle nut

6.

Throttle return spring  (2)

7.

Tab washer

8.

Throttle stop  lever

9.

Throttle bracket assembly

10.

Pop rivets (2)

REISSUED:

FEB  1993

15

FUEL

SYSTEM

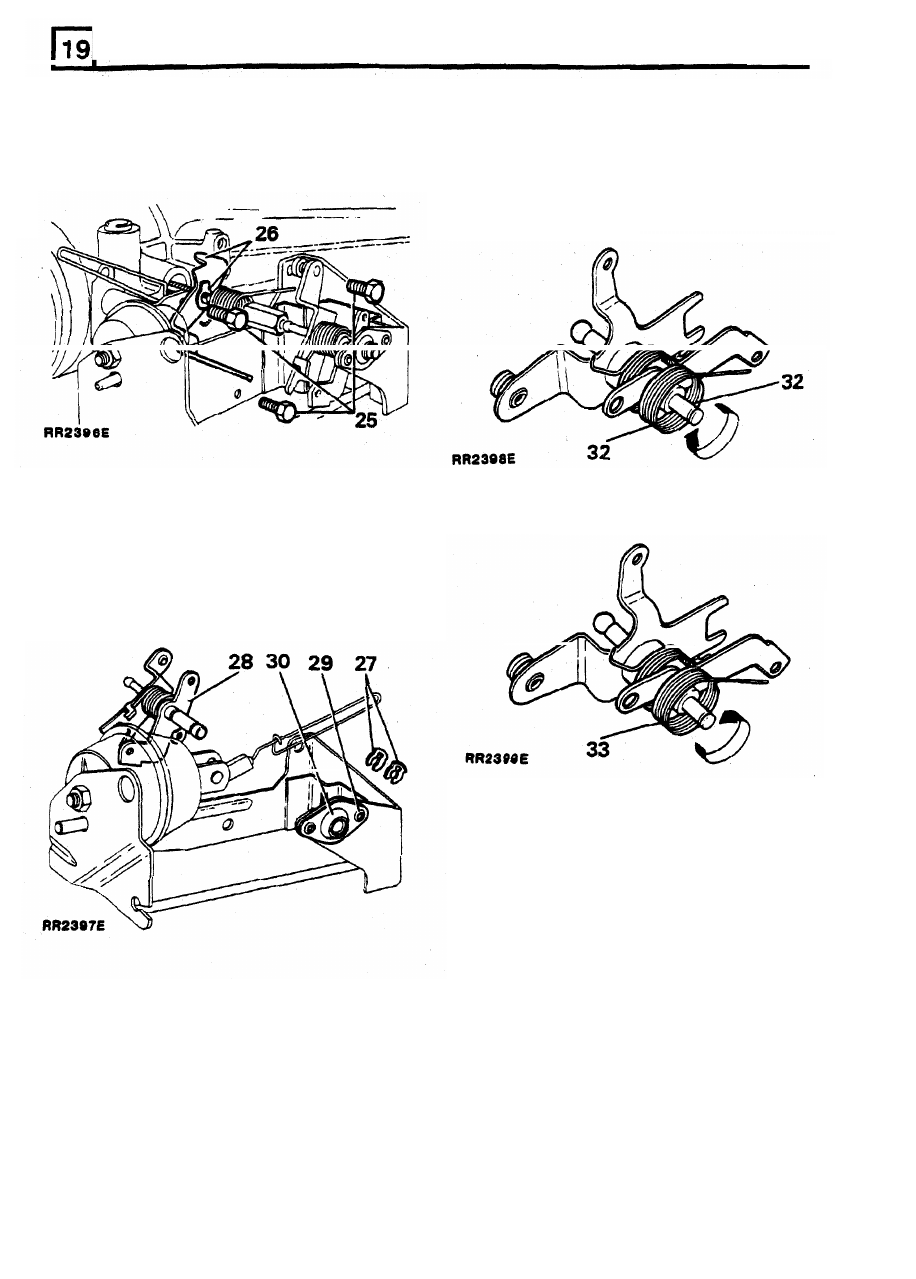

25.

Remove  three

bolts

securing  throttle  bracket

31.

Grease  new  bush  with  Admax

L3

or

to

plenum  chamber,

withdraw

bracket

Energrease

LS3.

Assemble  bush into housing.

assembly

.

Assemble to  throttle bracket using

two 4.7

mm

(3/16 in) diameter domed head rivets.

from throttle shaft.

32.  Examine  bearing  surface  of  countershaft

assembly.

If

worn  fit  new  assembly, otherwise

wind throttle return spring

off levers.

26.  Remove  tab  washer  and  throttle  stop  lever

inspect

and

overhaul throttle  lever assembly

33.  Wind  new  spring  onto  countershaft assembly,

small hooked end

of  spring is wound on first.

27.

Remove  two  retaining  clips  from  spherical
bush.

28.  Remove the countershaft assembly.
29.

If

spherical bush

is

worn,  drill out

two

securing

rivets (4,7 mm, (3/16 in) diameter drill).

30.

Split assembly, discard worn bush.

34.

Grease  shaft  with

Admax  L3  or  Energrease

LS3,

fit

countershaft  assembly

to

spherical

bearing, secure with

two

clips.

35.  Examine throttle

stop lever  for  wear,

fit

a new

lever if necessary.

16
