FUEL SYSTEM

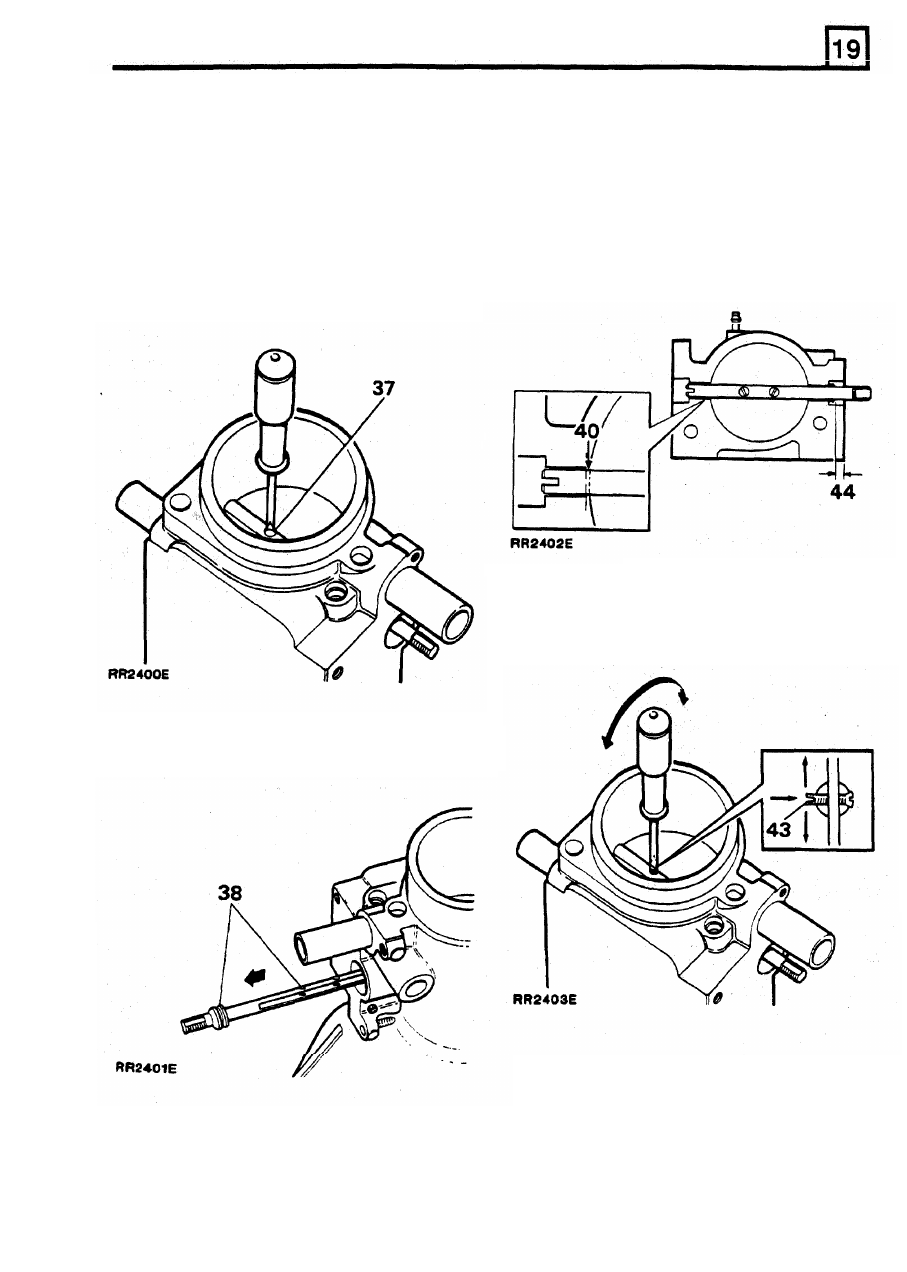

Inspect and overhaul throttle disc

39.  Using suitable drift, drive out  bushes.

36.  Examine  throttle  shaft

for  excessive  wear

CAUTION:  Take  care  not  to  damage  plenum

between  bushes  in  plenum  chamber  and

chamber bores

shaft.  A  small  amount  of  clearance  is
permissible.

If

excessive  wear  is  evident

fit

new  shaft and bushes as follows.

37.  Remove two  split screws  securing throttle disc

and withdraw  disc.

40.

Press

in  new  bushes  until  flush  with  throttle

disc bore.

CAUTION:  Ensure  that  bushes  do  not  protrude
into bore, as they

will  interfere with  movement

of

throttle disc.

CAUTION: Take care not to damage shaft.

41.

Fit

throttle shaft  and disc,  secure with

two

split

screws.

Do not fully tighten screws.

42.

Rotate  throttle  shaft  360°  once  or  twice

to

centralise disc in bore. Tighten split screws.

43.

Rotate shaft.  Use screw  driver

to

spread split.

38.  Remove  shaft  and  air  seal

from  plenum

chamber.

REISSUED:

FEB

1993

17

FUEL

SYSTEM

44.  Grease  new  air  seal  with  Admax

L3

or

53.

Using

a

depth  vernier  or  depth  micrometer,

check  dimension  from  mouth

of

bore

to

top

and  bottom

of

valve  disc.  Dimension must  be

within

0.5

mm  (0.019 in) total indicator reading

across diameter of  disc.

54.  If dimension  is  out  of  limits,  adjust  small  set

screw  below stop lever.

Energrease  LS3.  Push  seal  down  shaft,  into

counterbore  until  seal  is  6.0  mm  (0.236  in)
below face of  plenum.

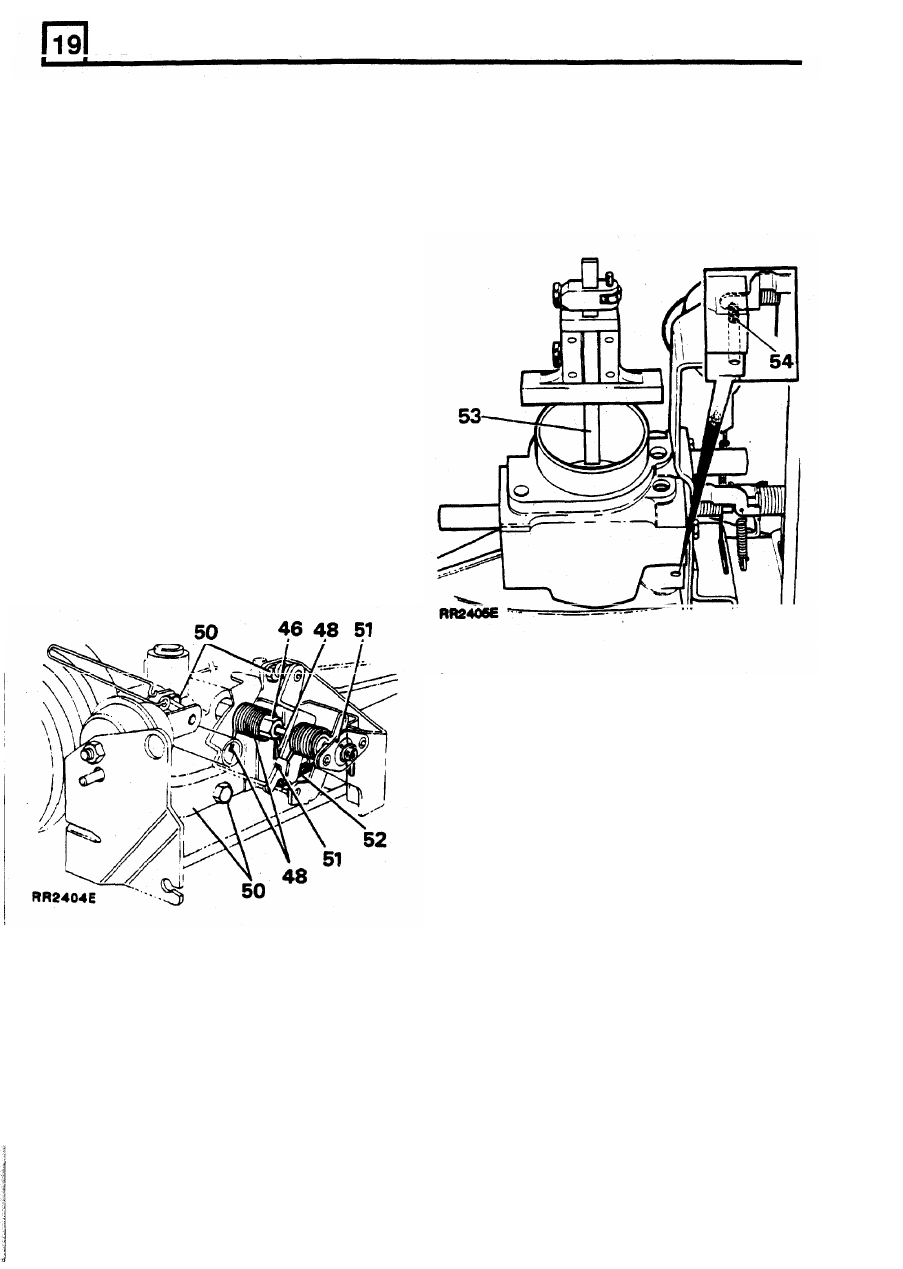

Assemble throttle levers and bracket

45.  Fit  stop  lever  to  throttle  shaft,  a  new  tab

washer  and secure with throttle spindle nut.

46.  Holding  stop  lever  on  stop,  tighten  throttle

spindle  nut  securely,  bend  over  tabs  to  lock
nut in position.

47.  Fit  inboard  throttle  return  spring  noting  that

small hooked end of  spring is nearest plenum.

48.

Locate  hooked end  of  inboard  spring  on  stop
lever.  Wind  up  straight  end  one  full  turn  and
locate in appropriate slot.

49.  Fit  countershaft

to

interconnecting  nut  of

throttle valve shaft.

50.

Secure  throttle  bracket  assembly

to

plenum.

Secure with three retaining bolts.

51.

Ensure  hooked  end  of  outboard  spring  is

retained  by  lever, wind  spring up  one

full

turn

and locate

free end in appropriate

slot.

highly  grease  throttle  return  and  overtravel

springs with Admax

L3 or  Energrease

LS3.

52.  Fit overtravel spring.

To

Refit

55.  Where  applicable, reconnect and  adjust  cruise

control actuator link.

56.  Clean joint  faces

of  plenum and ram housing.

Apply  'Hylomar' sealant, refit plenum chamber.
Tighten bolts

to 26  Nm.

57.  Reverse remaining instructions.

NOTE:  If  new  throttle  levers  have  been  fitted,
minimum  throttle  setting  of  disc  must

be

checked to  ensure it

is

90°

to

bore.

18

REISSUED:

FEB

1993

FUEL SYSTEM

6.

Disconnect electrical multi-plugs to  engine fuel

REMOVING RAM HOUSING

temperature sensor  and injectors.

7.  Remove  two  nuts  and  bolts  securing  fuel

To Remove

pressure  regulator

to

fuel  rail,  ease  fuel

pressure regulator  out  of  rail.  Seal  end of  fuel

1.

Disconnect battery ground terminal.

rail  with  plastic  plugs

to

prevent  ingress  of

2.  Remove plenum chamber.

dirt.

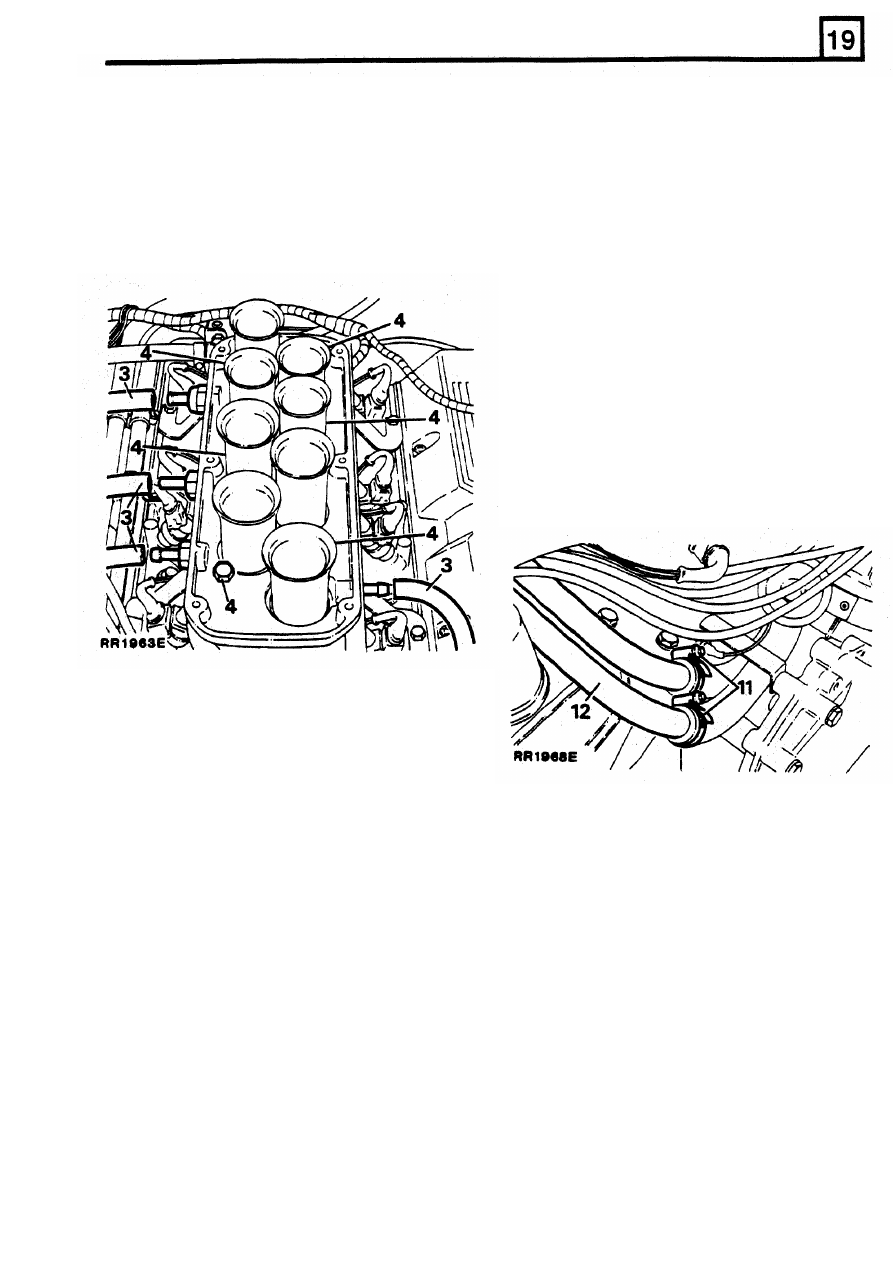

3.

Release hoses from ram housing.

4.

Remove six  through bolts (with plain washers)

NOTE:  Intake  manifold  can  be  removed  from

securing ram housing to intake manifold.

cylinder  block  without  removing  fuel

rail  and

8.  Disconnect

electrical

leads

from

air-conditioning  engine  coolant  temperature
sensor.

9.

Disconnect  electrical  leads  to  engine  coolant

temperature  sensor  located  at  front  of  intake

manifold.

10.

Remove  injector  harnesses  from  behind  fuel
rail, lay to  one side.

11.  Release  hose  clamps  securing

two

heater

hoses behind water  pump.

12.  Remove two  bolts  securing  rigid  heater  pipes

to  intake  manifold  and  ease  pipes  out  of

hoses.

injectors.

5.  Remove ram housing from intake manifold.
6.  Place  a  protective  cover  over  inlet  bores  to

prevent ingress of  dirt.

To Refit

13.  Lay heater pipe assembly

to

one side.

14.

Release twelve  bolts securing intake manifold.

16.  Remove

two

gasket  clamps  from  cylinder

block.

17.

Lift off gasket, remove gasket seals.

18.  Remove sealing compound from  around water

passage openings of  cylinder heads.

7.  Clean all mating faces.
8.  Apply  'Hylomar'  sealant

to  intake  manifold

15,  Remove  inlet  manifold.

face.

9.

Fit  ram  housing.  Tighten  bolts,  working  from

two

centre bolts, diagonally towards outer  four

bolts.

10.  Tighten to 26 Nm.

REMOVING INTAKE MANIFOLD

To Remove

1.

Depressurise

fuel

system.

2.

Disconnect battery ground terminal.

3.

Remove  radiator  bottom  hose,  drain  coolant
until  level  is  below  thermostat  housing.  Refit
hose, tighten clamp.

4.

Remove plenum chamber.

5.  Remove ram housing.

CAUTION:  Place  a  protective  cover  over  intake
manifold openings to prevent ingress of

dirt.

REISSUED: FEB 1993

19

FUEL

SYSTEM

To

Refit

26.  Tighten gasket clamps

to

18 Nm.

27.

Reverse remaining removal instructions.

29.  Start engine, check

for  coolant and fuel leaks.

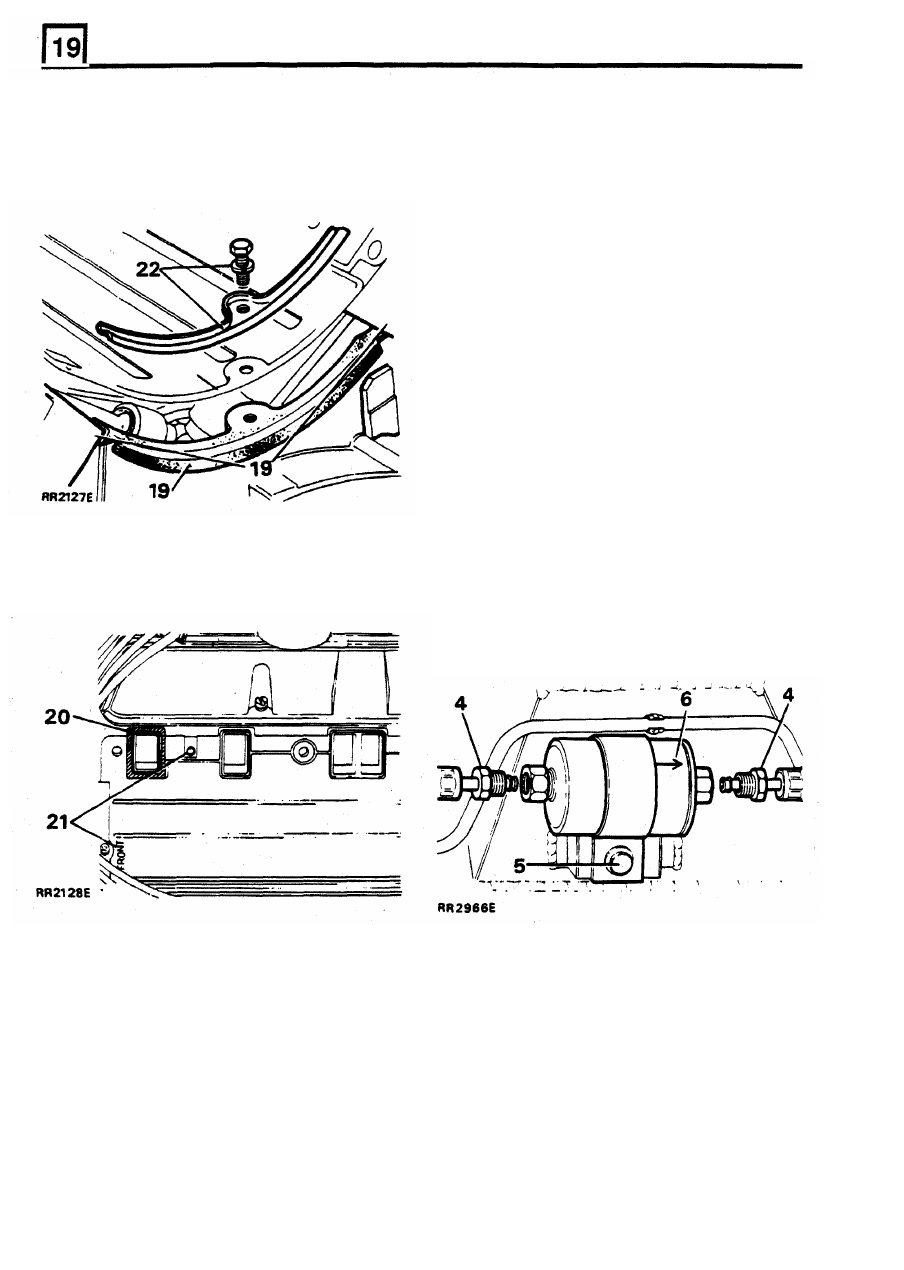

19.  Locate

NEW  seals  in  position  with  ends

28.  Replenish cooling system.

engaged  in  notches  formed  between cylinder
heads and block.

REMOVING

FUEL

FILTER

To  Remove

WARNING:  Spilling  of  fuel  is  unavoidable during
this  operation.  Ensure  all  necessary  precautions
are taken to prevent fire and explosion.

WARNING:  Ensure  fuel  handling  precautions
given  in  section

01  -

Introduction  regarding fuel

handling  are  strictly  adhered  to  when  carrying
out following instructions.

1.

Depressurise fuel system.

2.  Fuel  filter  is  located  on  chassis  side  member

below front passenger's door.

3.

Clean  area  around  hose  connections

to

prevent  ingress  of  foreign  matter  into  fuel
system.  Clamp  inlet  and  outlet  hoses

to

20.

Lightly apply  'Hylomar'  sealant  around outside

prevent  fuel  spillage  when  disconnecting

of  water  passage openings on  cylinder  heads,

hoses.

manifold gasket and intake manifold.

4.

Loosen

two  fuel  line  unions  and  remove

hoses.  Plug ends

of

hoses to  prevent  ingress

of  dirt.

5.

Release  securing  bolt  and  bracket  and
remove fuel filter  from chassis side member.

21.

Fit  manifold  gasket  with  word

'FRONT'

to

To  Refit

front  and  open  bolt  hole

to

front  right  hand

side.

6.

Fit  a  new fuel  filter  observing direction of  flow

22.

Fit gasket clamps,  DO  NOT fully tighten bolts.

arrows stamped on canister.

23.

Locate  intake  manifold  onto  cylinder  heads,

7.

Tighten securing nut and bolt.

clean threads of  manifold securing bolts.

8.

Fit  inlet  and  outlet  hoses. Tighten unions

to

a

24.

Fit  manifold  bolts.  Evenly  tighten  a  little  at  a

of  30Nm.

time,  alternating  sides,  working  from  centre

9.  Refit  fuel  pump  relay  module,  reconnect

outwards.

battery.

25.

Tighten to 38

Nm.

10.

Start engine and  inspect for fuel leaks around

hose connections.
