FUEL SYSTEM

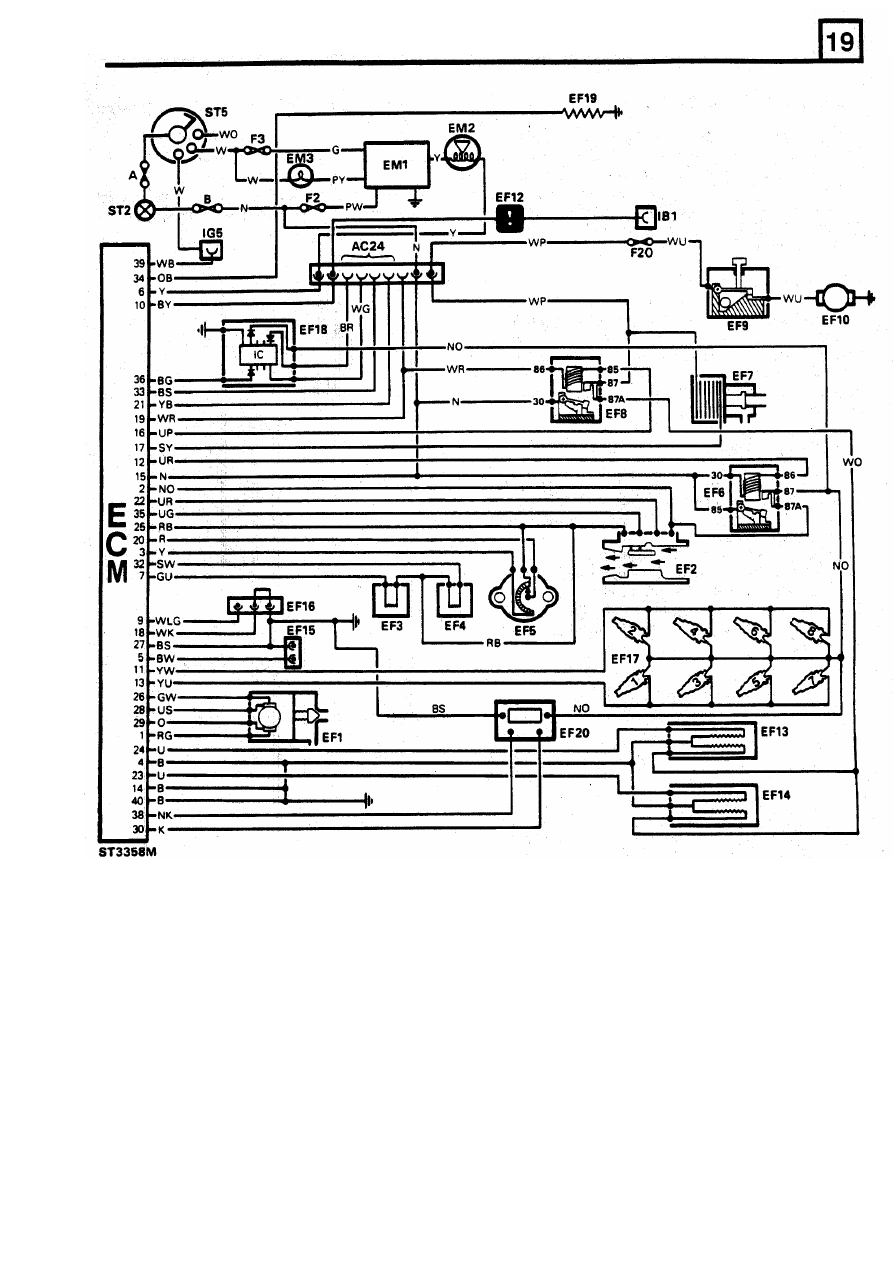

MULTI

PORT FUEL INJECTION (MFI) CIRCUIT DIAGRAM ST3358M

EF1  Idle air control valve  (IACV)

EF15  Tune resistor connector

EF2
EF3  Engine coolant temperature sensor  (ECTS)

EF17  Fuel injectors

EF4  Engine fuel temperature sensor  (EFTS)

EF18  Fan control timer

EF5  Throttle position sensor  (TPS)

EF19  Resistor (manual transmission)

EF6  Main relay module

EF20  Onboard diagnostic module

(OBDM)

EF7  Canister purge valve  (CANPV)

EM1  Service reminder indicator unit

EF8  Fuel pump relay module

EM2  Vehicle speed sensor (VSS)

EF9  Inertia fuel shut-off switch (IFS)

EM3  Service reminder light

(SRI)

EF10  Fuel pump (FP)

IB1

Instrument binnacle

EF12  Malfunction indicator lamp (MIL)

IG5

Ignition coil

EF13  Heated oxygen sensor (H02S)

ST2  Terminal post starter  solenoid

EF14  Heated oxygen sensor (H02S)

ST5  Starter/ignition switch

Mass air flow  sensor (MAFS)

EF16  Data link connector  (DLC)

AC24  Air  conditioning connections

F20  20 amp fuse, dash fuse box
F3

15 amp fuse, dash fuse box

REISSUED: FEB 1993

5

FUEL SYSTEM

BASE IDLE SPEED SETTlNG

NOTE: Base idle speed is set at factory.

It

should

not  require  further  adjustment  unless  plenum

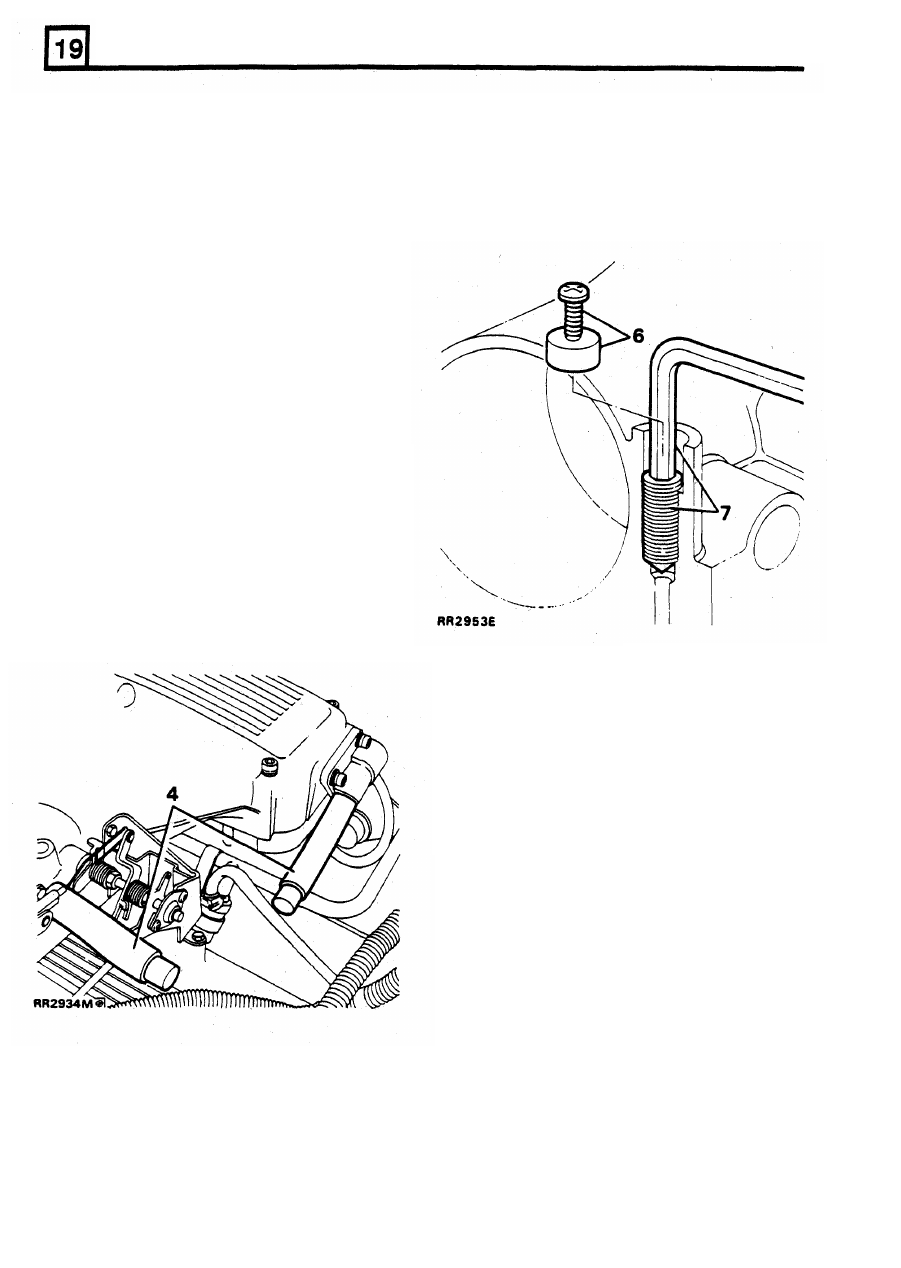

Adjusting base idle speed

chamber  is  changed.  The  adjustment  screw  is
sealed  with  a  plug  to  prevent  unauthorised

6.

Drill  tamper  proof  plug  and  insert  a  self

alteration.

Check

ignition

timing

before

tapping screw to enable plug

to

be extracted.

attempting  following  procedure,  since  this  will
affect idle speed.

Equipment  required

Two  blanking hoses.  these are  manufactured using
a  new  idle  air  control  valve  hose

-

Part

No.

ETC7874.  Cut

two  equal  pieces  90mm  long

from

hose  and  seal  one  end  of  each,  using  13mm

diameter  bar.  Use a suitable clamp to  ensure an  air
tight  seal.

Checking procedure

5.

Start  engine  and  check  idle

speed  is

within

limits.

1.

Drive  vehicle  at  least

two

miles  until  engine

and transmission are hot. Switch

off engine.

2.

Check  all  electrical

loads  are  OFF,  including

air conditioning.

3.

Remove idle air  control valve hose.

4.

Fit  blanking  hoses  to  both  plenum  chamber

and  idle  air  control  valve.  Ensure  hoses  are
securely  fitted  to  prevent  air  leaks.  Note

throttle  cable  has

been  omitted  from

illustration.

7.

Start  engine,  adjust  idle  screw  clockwise  to
decrease  or  anti-clockwise  to  increase  idle
speed.

8.

Stop

engine,

remove

blanking

hoses.

Reconnect hose to plenum.

9.  Fit new tamper proof plug.

6

REISSUED: FEB

1993

FUEL SYSTEM

FUEL

PRESSURE CHECK

1.

Remove  fuel  pump  relay  module,

see  Fuel

injection relays.

In order

to

check  the  fuel pressure it is necessary to

2.  Start and run engine.

first  depressurise the fuel system as follows:

3.  When  sufficient  fuel  has  been  used  to  cause

fuel  line  pressure

to

drop,  injectors

will

WARNING:  Under  normal  operating  conditions

become  inoperative,  resulting  in  engine  stall.

the fuel injection system is pressurised by a high
pressure

fuel pump,  operating at  up to

2.3

to 2.5

bar.  When  engine  i s   stationary  pressure  is
maintained

within

system.

To

prevent

NOTE:  Fuel

at  low pressure

will  remain

in

pressurised

fuel escaping and to avoid personal

system.

To

remove  low  pressure  fuel,  place

injury  it  is  necessary  to  depressurise  fuel

absorbent  cloth around  fuel  pipe  at  the  filter

injection  system  before  any  service  operations

are carried out.

5.

Connect the

pressure  gauge  on  the  outlet

If

vehicle has not been run there  will  be

a

small

from

the filter, located

on the chassis.

amount  of  residual  pressure

in

fuel  line.  The

6.

Reconnect the  battery  and  turn  the  ignition to

depressurising  procedure  must  still  be  carried

posititon

II while

observing the pressure gauge.

out  before  disconnecting any  component  within

the fuel system.

Expected reading 2,39

-

2,672 kgf/cm²

Pressure drop-max

0.7

kgf/cm² in one minute.

The  spilling  of  fuel  i s   unavoidable  during  this

If

pressure  is

low

check  that  filter  is

not

operation.  Ensure that  all  necessary precautions

blocked  and  pump  is  operating  satisfactorily.

are taken to prevent fire and explosion.

Then recheck  pressure.

If

pressure is

still

low

renew

regutator,

see

Fuel

pressure

regulator.

Switch

off ignition.

4.  Disconnect

battery

ground terminal.

during  disconnection

NOTE:  Before  removing  any  of  the  injectors,
remove and  examine the  spark  plugs,  check  for
consistent  colouration  of  plugs.

A  leaking

injector will  result  in the  appropriate spark  plug
being 'sooted

up'.

The  following

test

may  only  be  carried  out  using

suitable injector test equipment.

Leak Test

Leak  test  with  the  injectors

closed  but  pressurise

to

2.54  Kgf/cm².

No

injector  should  leak  more  than

2

drops of  fuel per minute.

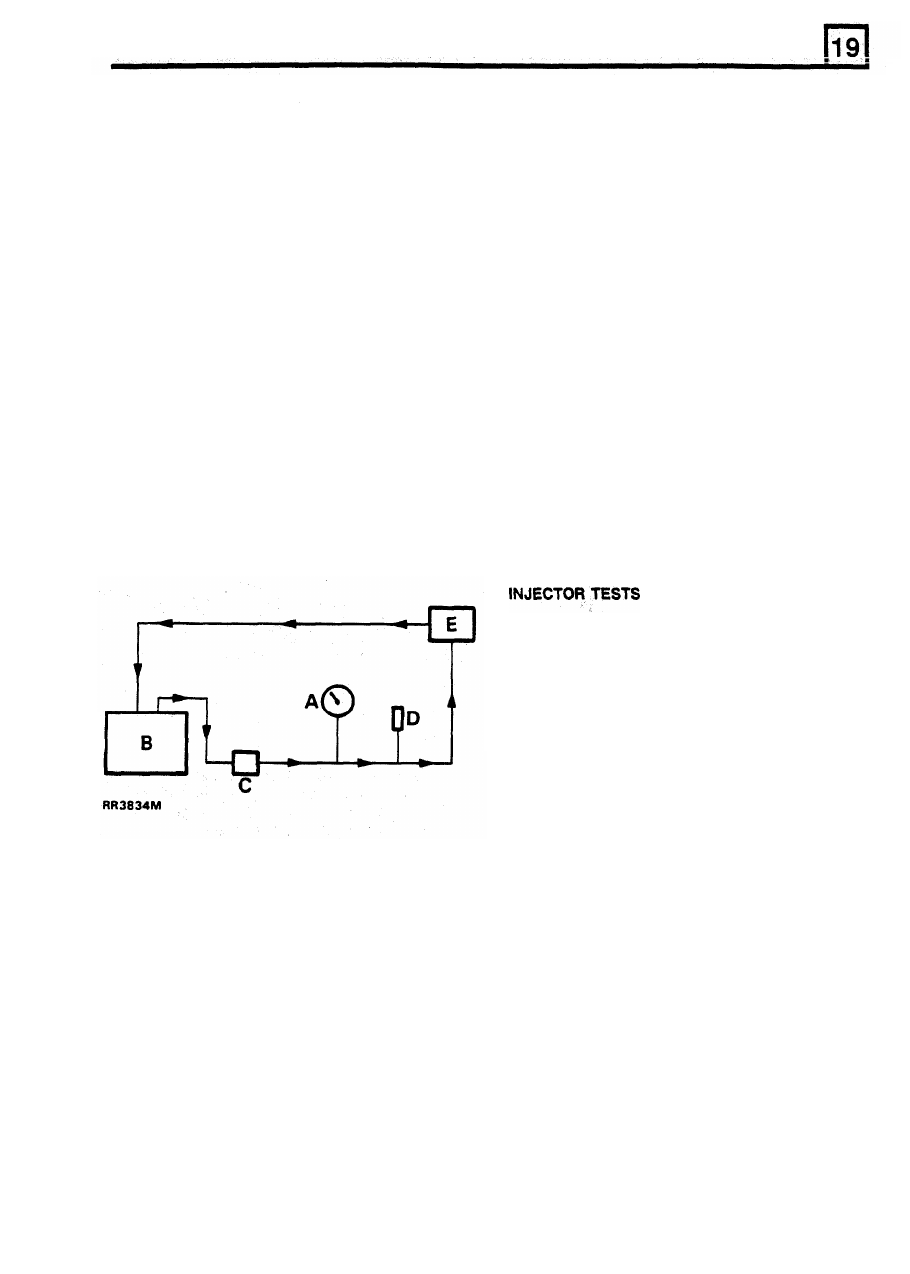

A

Pressure gauge 18G1500

B

Fuel tank and pump

Fuel Delivery Test

C

Fuel

filter

D

Fuel injectors

x

8

Fuel  delivery  test  with  the  injector  open  and

E

Regulator

pressurised

as

above,

fuel  delivery  from  each

injector  should

be  160-175cc per  minute using  white

spirit,  or  180-195cc per  minute using petrol at

20°C

±

2°C.

REISSUED: FEB 1993

7

Results

FUEL SYSTEM

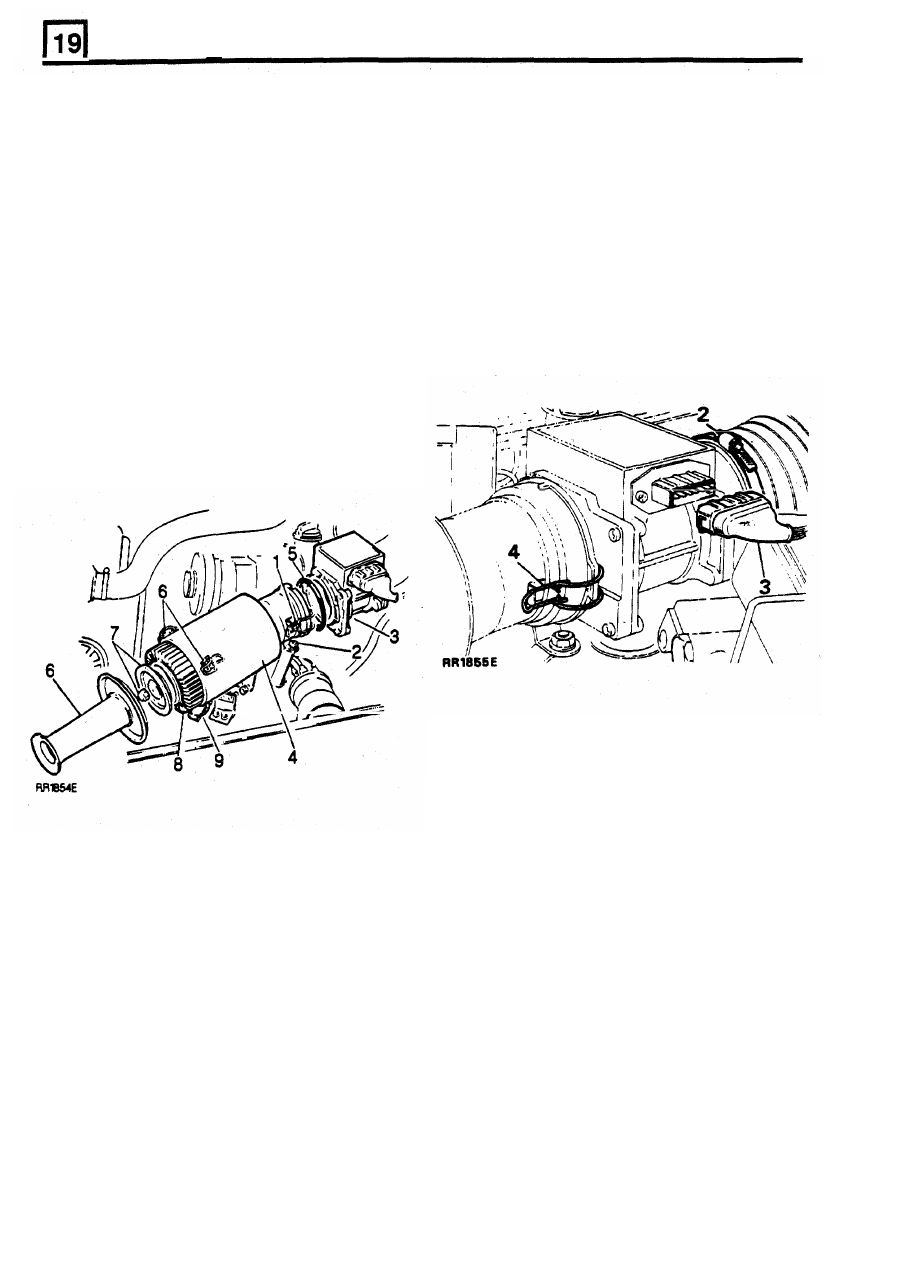

REMOVING AIR CLEANER

To Remove

To Remove

REMOVING MASS AIR  FLOW SENSOR

1.

Release

two

clips  securing  air  cleaner

to

NOTE:  The  air  flow  sensor  is  not  a  serviceable

item.  In event  of  failure or damage  complete unit

2.  Release  two  nuts  and  bolts  securing  air

must be replaced.

3.  Detach  mass  airflow  sensor  from  air  cleaner,

1.

Disconnect battery ground terminal

.

4.

Detach  air  cleaner  from  centre  mounting

sensor.

mass airflow sensor.

cleaner

to

left hand valance mounting bracket.

and lay carefully

to

one side.

bracket

and

withdraw

from

engine

3.

Disconnect multi-plug.

compartment.

4.

Release

two clips securing air cleaner  case

to

5.

Remove  large  ' O '  ring  from  outlet  tube  of  air

air  flow  sensor.  Remove  sensor  from  engine

cleaner. Fit a new ' O '  ring if in poor condition.

compartment.

6.

Unclip three catches

and

remove inlet tube.

7.

Remove  nut  and  end  plate  securing  air
cleaner element in position.

8.

Withdraw  air  cleaner element  and discard.

9.

Inspect  dump  valve  for  condition and  free  of

obstructions.

2.

Release  intake  hose  clamp,  disconnect

from

To Refit

5.

Reverse removal procedure. Ensure multi-plug

is

firmly  reconnected,  and  hose  clamp  at  the

rear

of

sensor  is  securely  tightened,  to

prevent unmetered air  entering engine.

To Refit

10.

Fit new element and secure

in position.

11.

Refit inlet tube.

12.

Refit  air  cleaner  to  mounting  bracket  and
secure.

13.

Clip air cleaner

to

mass air flow  sensor.

8
