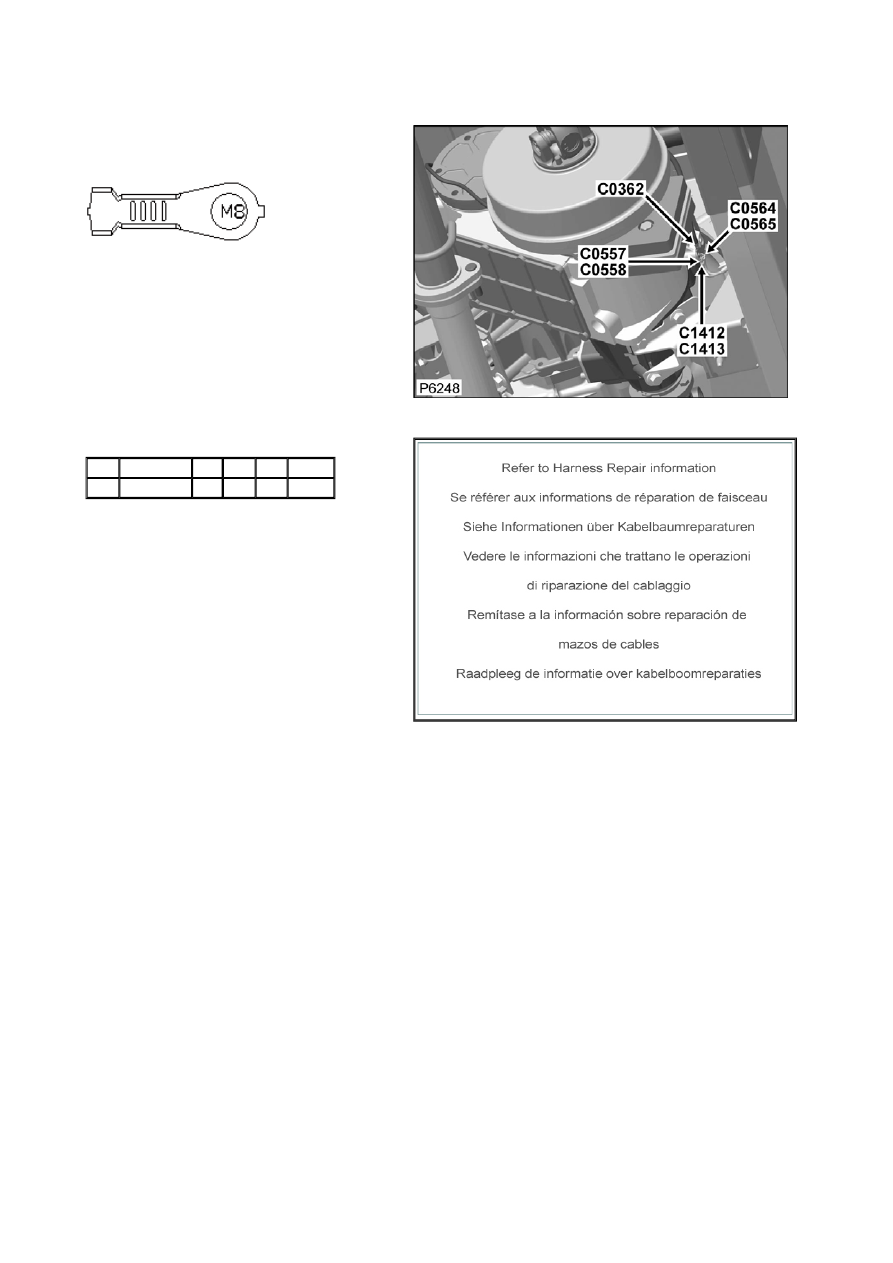

Connector: C0564

Description: Ground point

Location: Beneath vehicle - RH side





Part No.:

YPG101610



Colour: TIN PLATED

Cavities: 1WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

4.0D B

771

CTAP

Service Repair Kits

Connector: C0565

Description: Ground point

Location: Beneath vehicle - RH side





Part No.:

YPG101610



Colour: TIN PLATED

Cavities: 1WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

4.0D B

771

C1692

Service Repair Kits

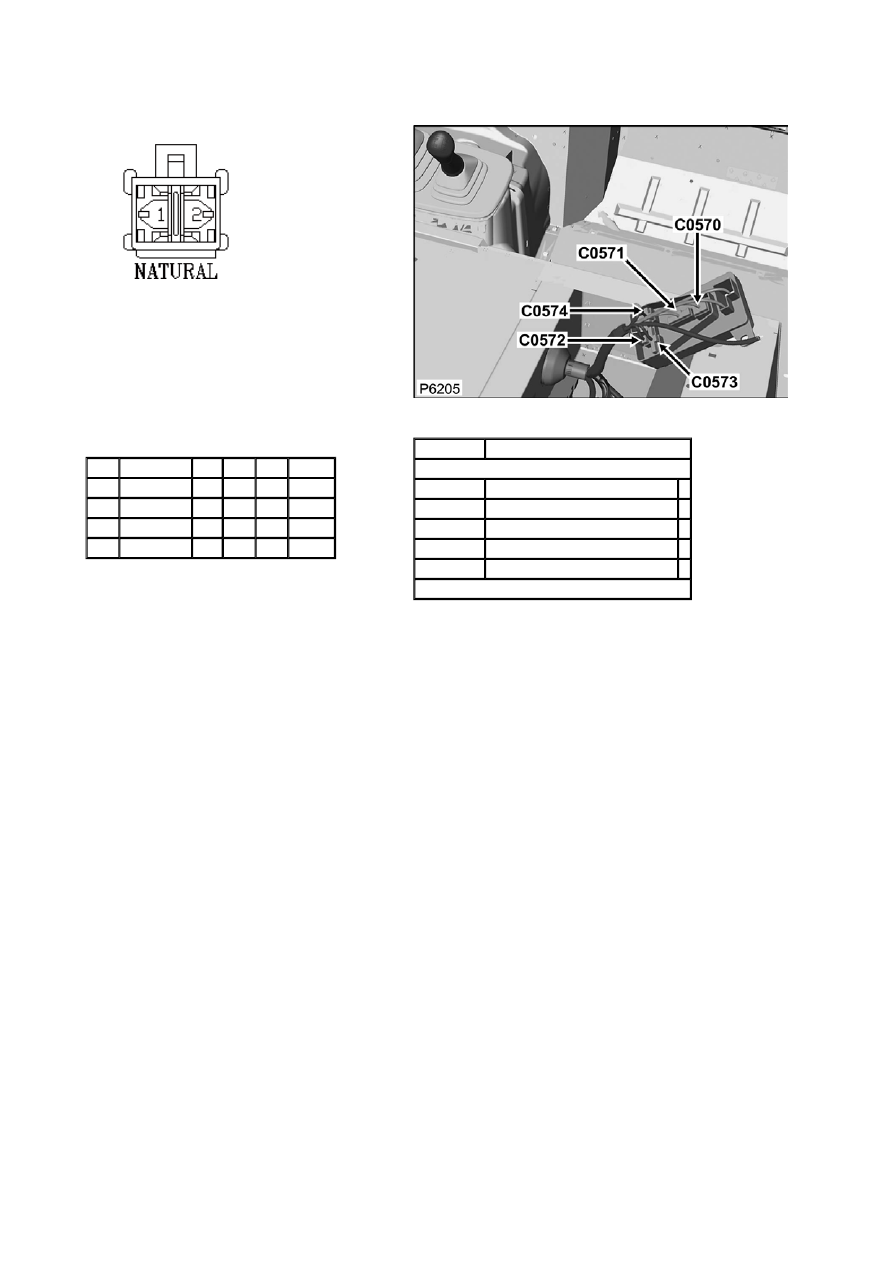

Connector: C0570

Description: Fuse box-Under seat

Location: Beneath RH Front seat





Part No.:

YPC10135



Colour: NATURAL

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3728

4.0D NK

139L C0583L

1

AFU3728

4.0D NK

200R C0583R

2

AFU3728

4.0D NW

200R C0028R

2

AFU3728

4.0D NW

139L C0028L

Service Repair Kits




CSA

3.00- 5.00 CSA

Cavities: 1,2

YMI000450

SRK ITEM HM305 FAMILY 4.5CSA 1

YPQ000120 SRK ITEM

1

YQD000220 SRK ITEM Y

1

YRV000060 SRK ITEM PIDG YELLOW

1

YRW500010 SRK ITEM

1

VUB001810



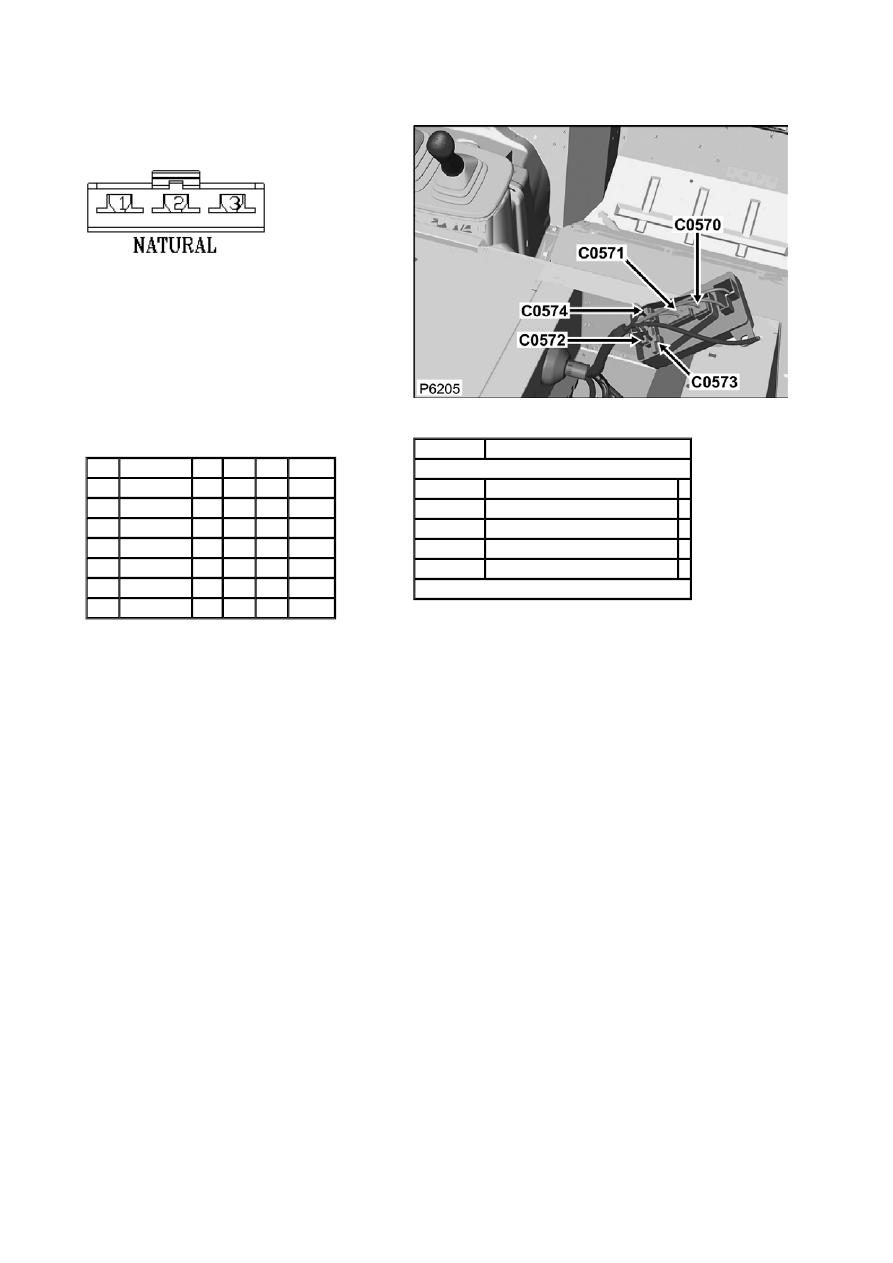

Connector: C0571

Description: Fuse box-Under seat

Location: Beneath RH Front seat





Part No.:

YPC10052



Colour: NATURAL

Cavities: 3WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3728

4.0D NR

247L C3416L

1

AFU3728

4.0D NR

247R C3416R

1

AFU3728

4.0D NR

95L

C3416L

1

AFU3728

4.0D NR

95R

C3416R

2

AFU3728

4.0D NW

1

C0508

3

AFU3728

3.0D NU

254R C0041

3

AFU3728

3.0D NU

139L C1082

Service Repair Kits




CSA

3.00- 5.00 CSA

Cavities: 1,2,3

YMI000450

SRK ITEM HM305 FAMILY 4.5CSA 1

YPQ000120 SRK ITEM

1

YQD000220 SRK ITEM Y

1

YRV000060 SRK ITEM PIDG YELLOW

1

YRW500010 SRK ITEM

1

VUB001810
