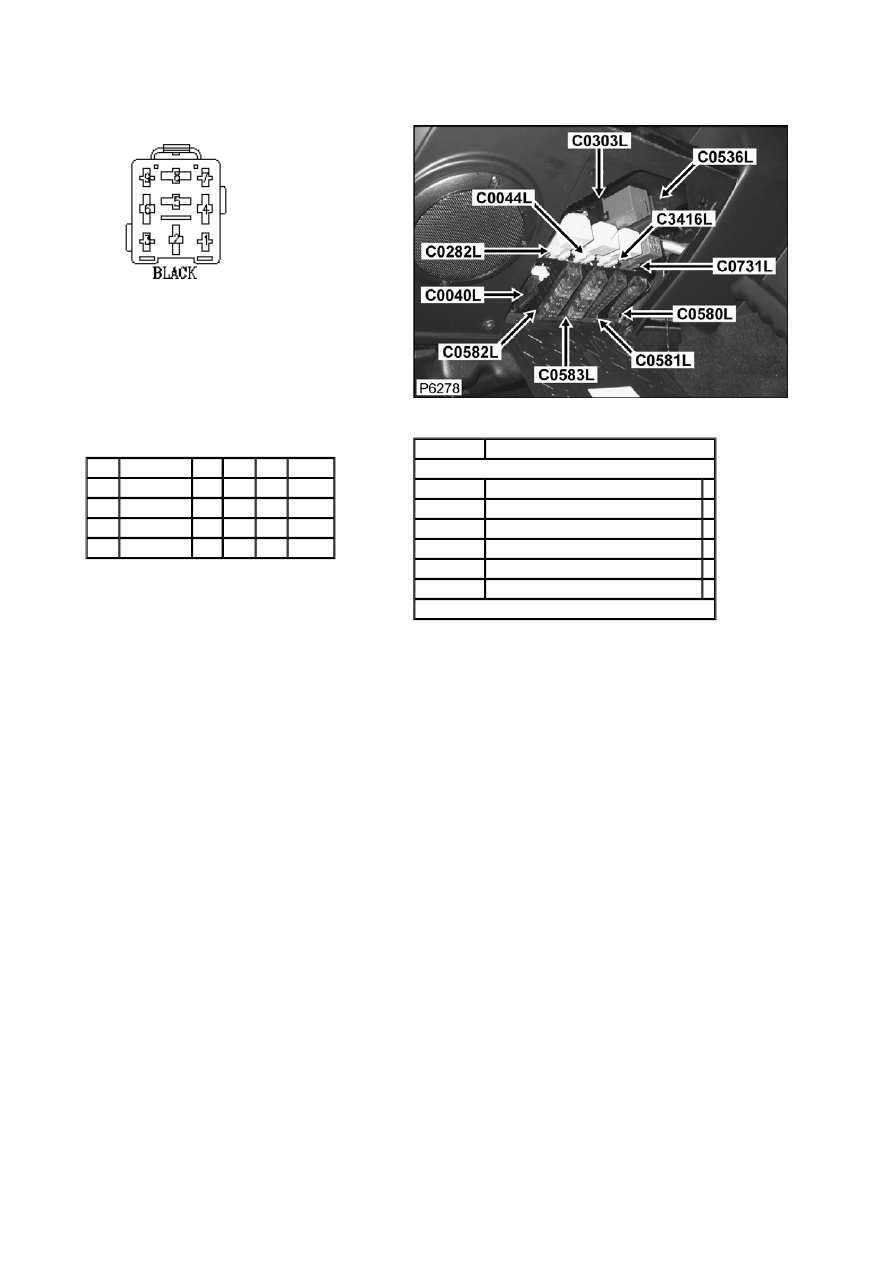

Connector: C0536L

Description: Relay-Hazard-warning

Location: Underside of steering column





Part No.:

YPP10001



Colour: BLACK

Cavities: 9WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

2

AFU3228

0.5D LGP 139L C1040L

4

AFU3228

0.5D B

139L C0289

6

AFU3173

1.5D LG

139L C0096

8

AFU3173

1.5D LGN 139L C1739

Service Repair Kits




CSA

0.50- 1.00 CSA

Cavities: 2,4

YMI000180

SRK ITEM 250 LUCAR FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001530



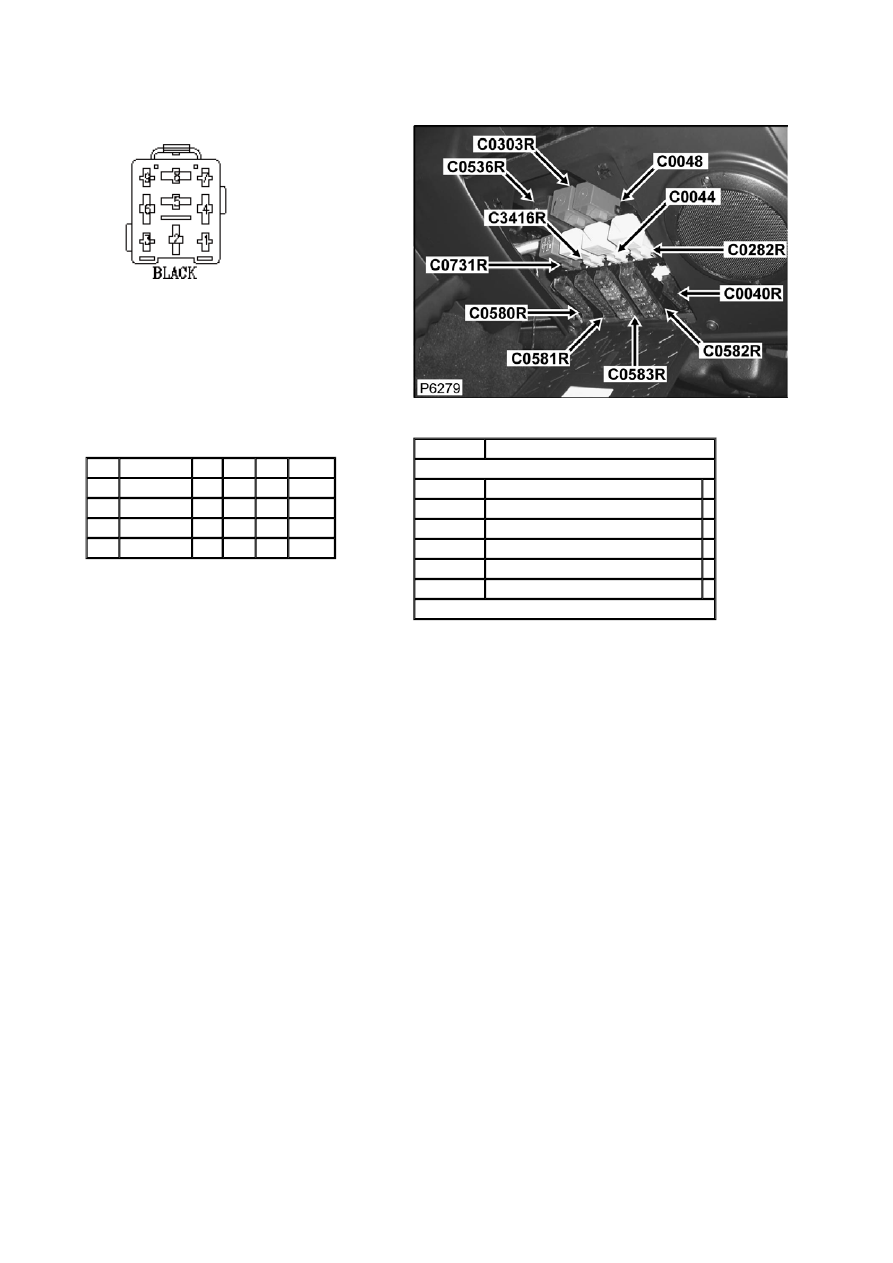

Connector: C0536R

Description: Relay-Hazard-warning

Location: Underside of steering column





Part No.:

YPP10001



Colour: BLACK

Cavities: 9WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

2

AFU3228

0.5D LGP 200R C1040R

4

AFU3228

0.5D B

200R C0289

6

AFU3173

1.5D LG

200R C0096

8

AFU3173

1.5D LGN 200R CTAP

Service Repair Kits




CSA

0.50- 1.00 CSA

Cavities: 2,4

YMI000180

SRK ITEM 250 LUCAR FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001530



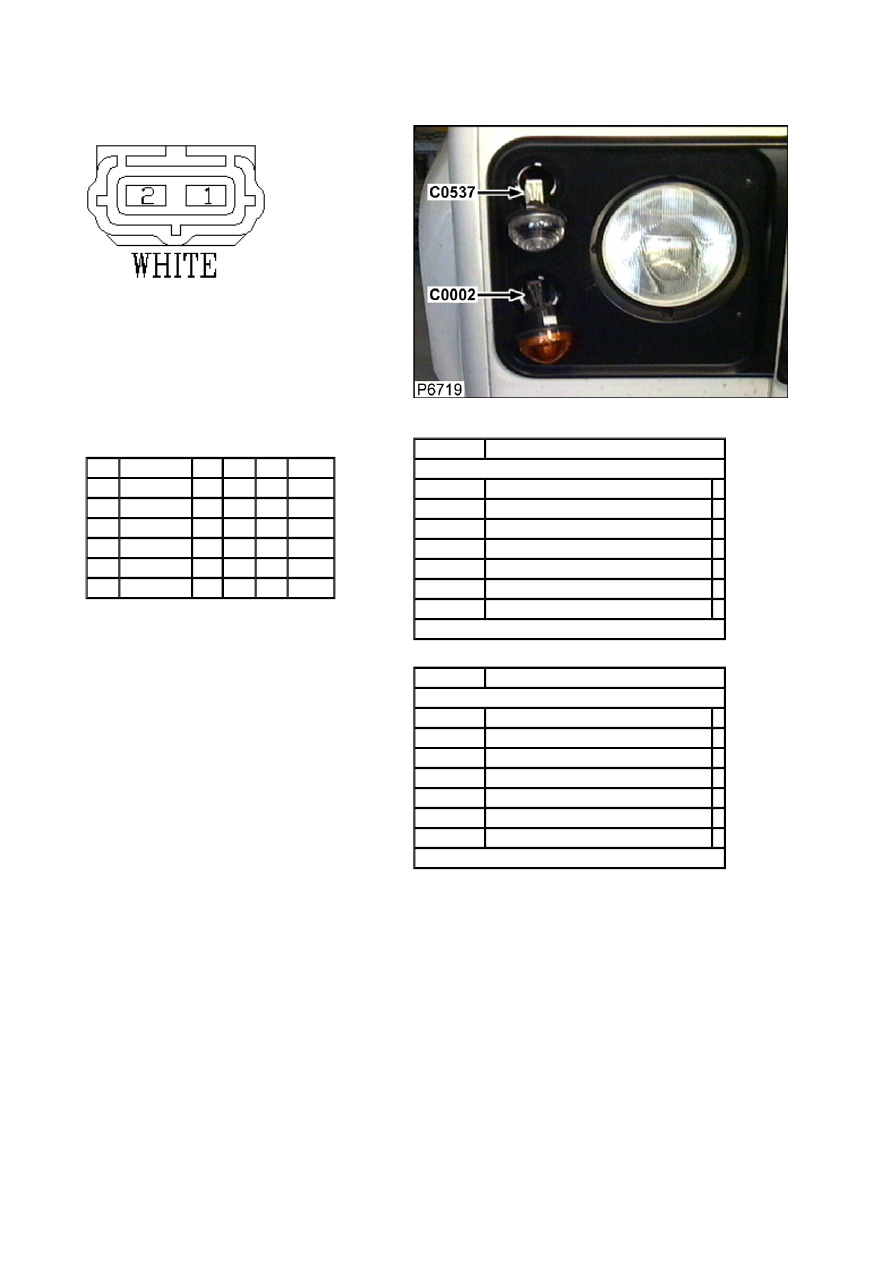

Connector: C0537

Description: Lamp-Side-Front-RH

Location: Front corner of engine compartment - RH side





Part No.:

YPC10187



Colour: WHITE

Cavities: 2WY

Harness:

WING RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10062

0.5D B

1

CTAP

1

YPL10062

0.5D B

2

CTAP

1

YPL10062

0.5D B

3

CTAP

1

AFU3802

1.0D B

5

CTAP

2

YPL10062

0.5D RO

4

C1267

2

YPL10062

0.5D RB

3

C1267

Service Repair Kits







CSA

0.20- 0.50 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000330

SRK ITEM ECONOSEAL FAMILY 0.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001690



CSA

0.70- 2.00 CSA

Cavities: 1

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



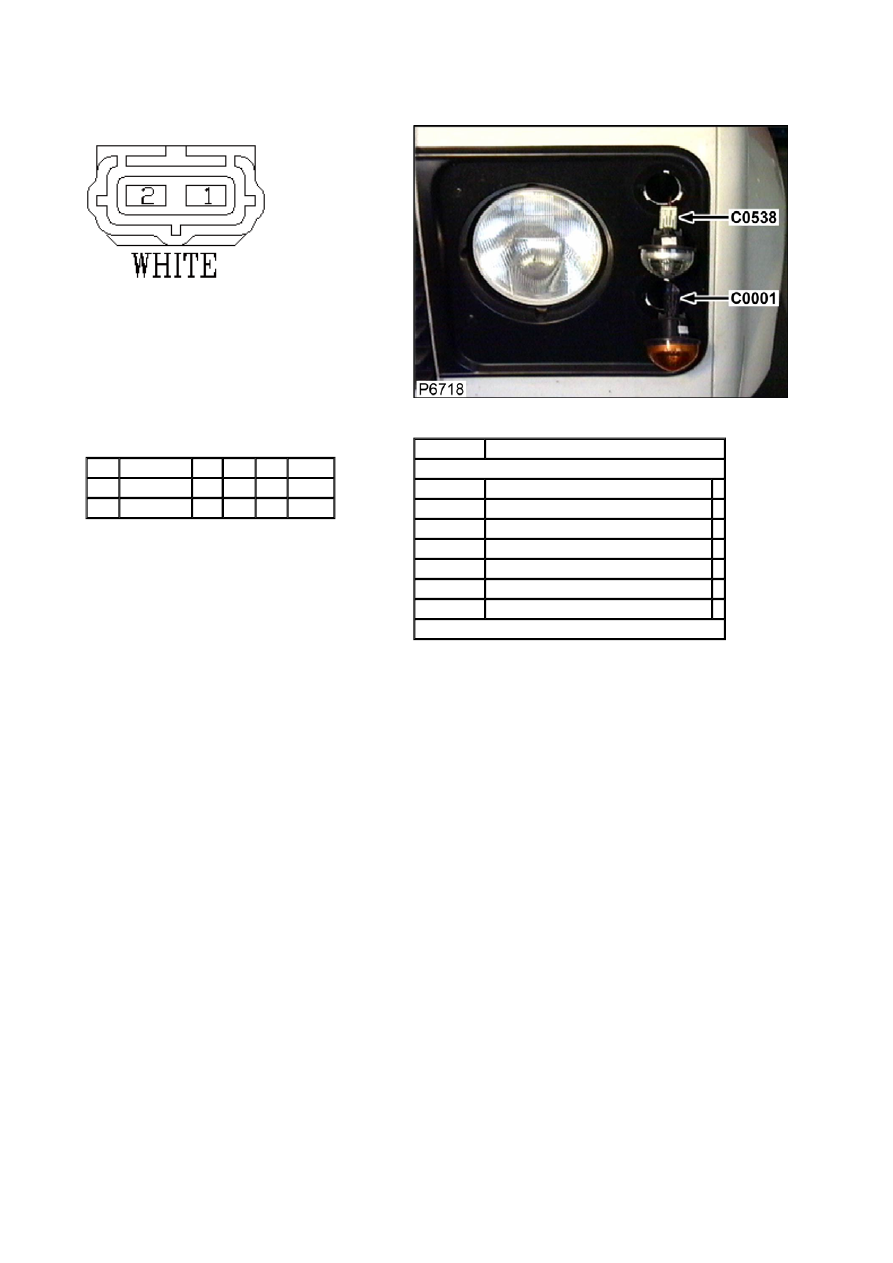

Connector: C0538

Description: Lamp-Side-Front-LH

Location: Front corner of engine compartment - LH side





Part No.:

YPC10187



Colour: WHITE

Cavities: 2WY

Harness:

WING LH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10062

0.5D B

ALL CTAP

2

YPL10062

0.5D RB

ALL C1265

Service Repair Kits




CSA

0.20- 0.50 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000330

SRK ITEM ECONOSEAL FAMILY 0.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001690
