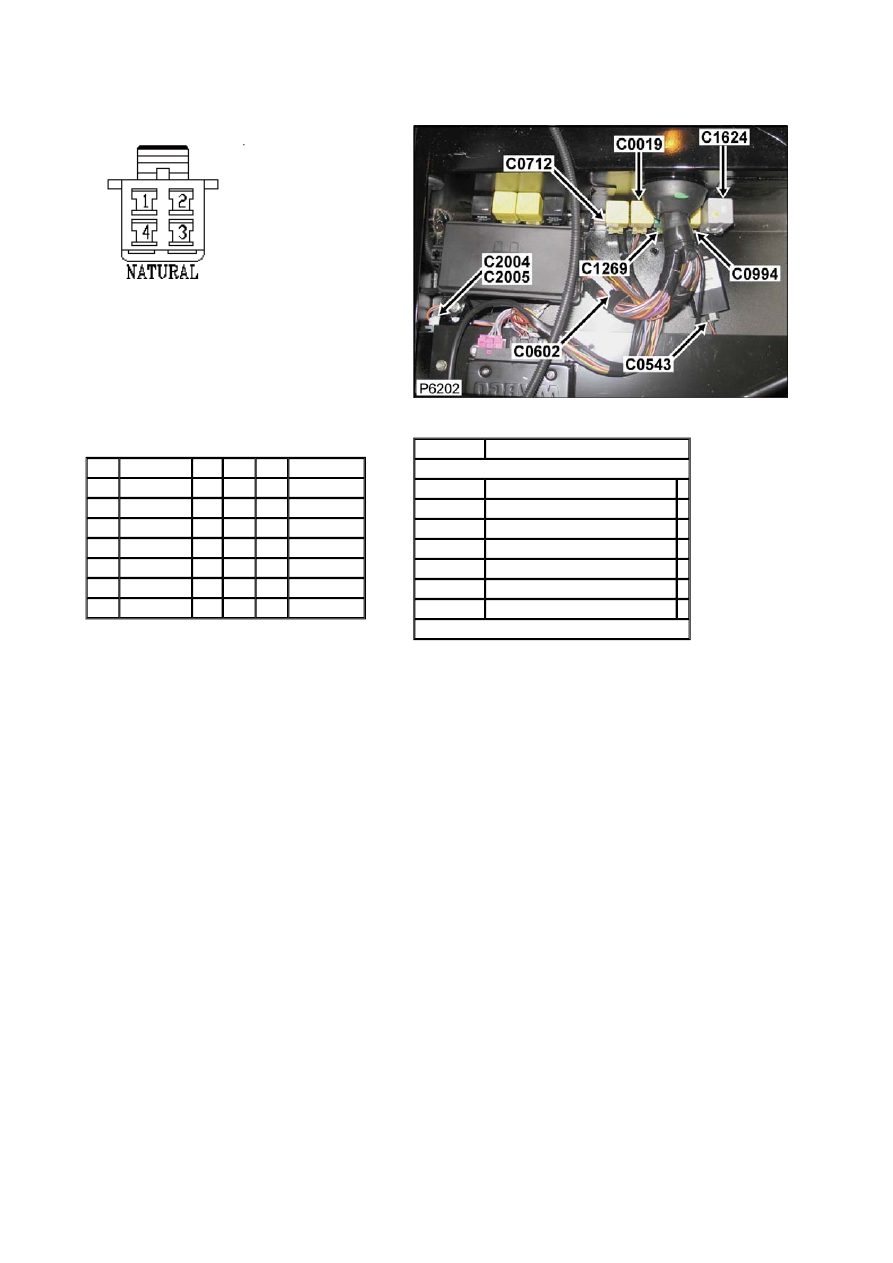

Connector: C0543

Description: ECU-Lamp-Fog-guard-Rear

Location: Beneath RH Front seat





Part No.:

YPC10002



Colour: NATURAL

Cavities: 4WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10003

0.5D B

499

S/JOINT SJ11

2

YPL10003

1.0D UP

200R C0581R

2

YPL10003

1.0D UP

139L C0581L

3

YPL10003

1.0D RY

200R C0376

3

YPL10003

1.0D RY

139L C0376

4

YPL10003

0.5D BS

200R C1741

4

YPL10003

0.5D BS

139L C0064

Service Repair Kits




CSA

0.30- 1.50 CSA

Cavities: 1,2-4

VDK500010 SRK ITEM GENERAL

1

YMI000460

SRK ITEM HMDC FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001820



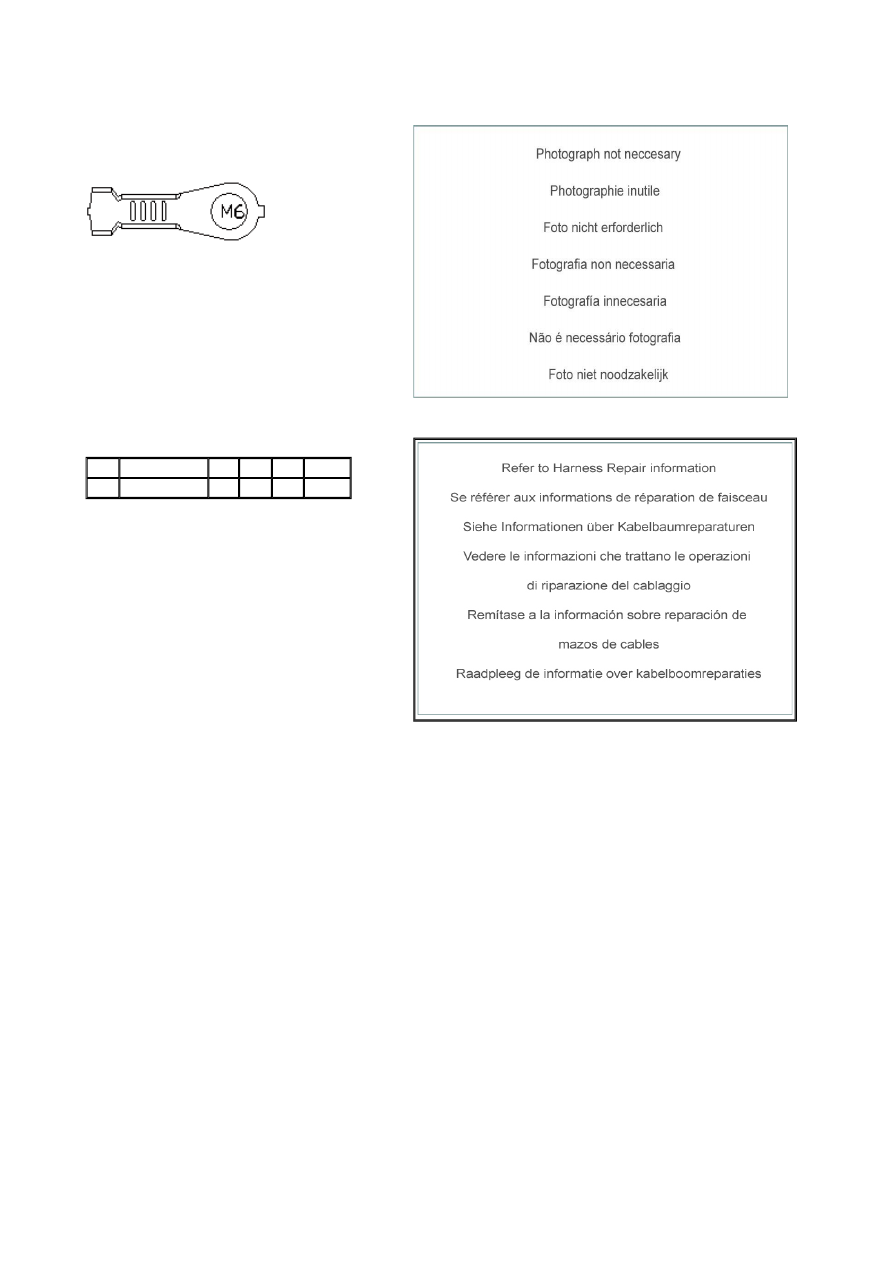

Connector: C0556

Description: Ground point

Location: Service connector





Part No.:

YPG10014



Colour: TIN PLATED

Cavities: 1WY

Harness:

SEAT SERVICE FIX HARNESS



Wire Chart

CAV  TERMINAL

CSA  COL CCT  DESTN

1

SEE DRAWING 2.0D B

ALL C0557

Service Repair Kits

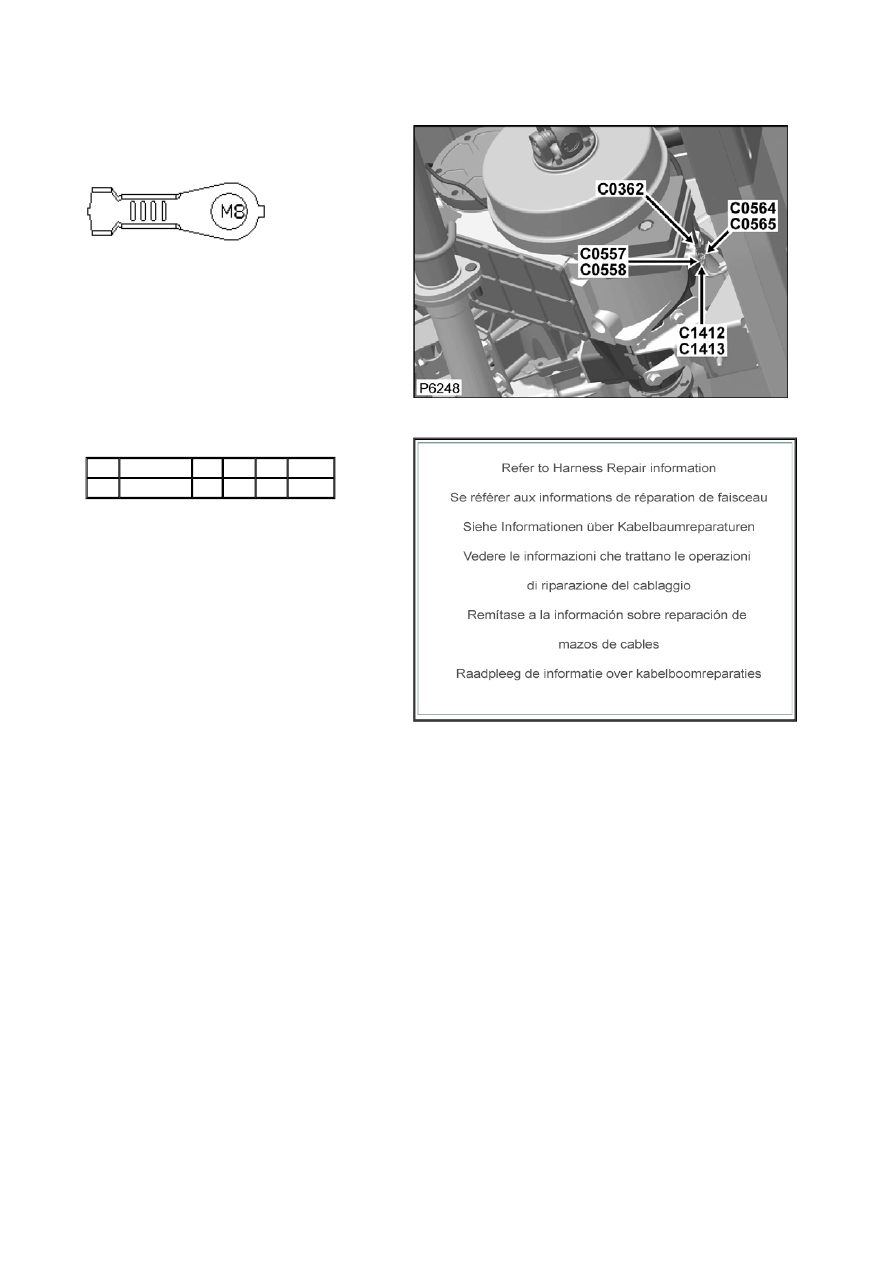

Connector: C0557

Description: Ground point

Location: Beneath vehicle - RH side





Part No.:

YPG101610



Colour: TIN PLATED

Cavities: 1WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

4.0D B

770

C1692

Service Repair Kits

Connector: C0558

Description: Ground point

Location: Beneath vehicle - RH side





Part No.:

YPG101610



Colour: TIN PLATED

Cavities: 1WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

4.0D B

770

CTAP

Service Repair Kits
