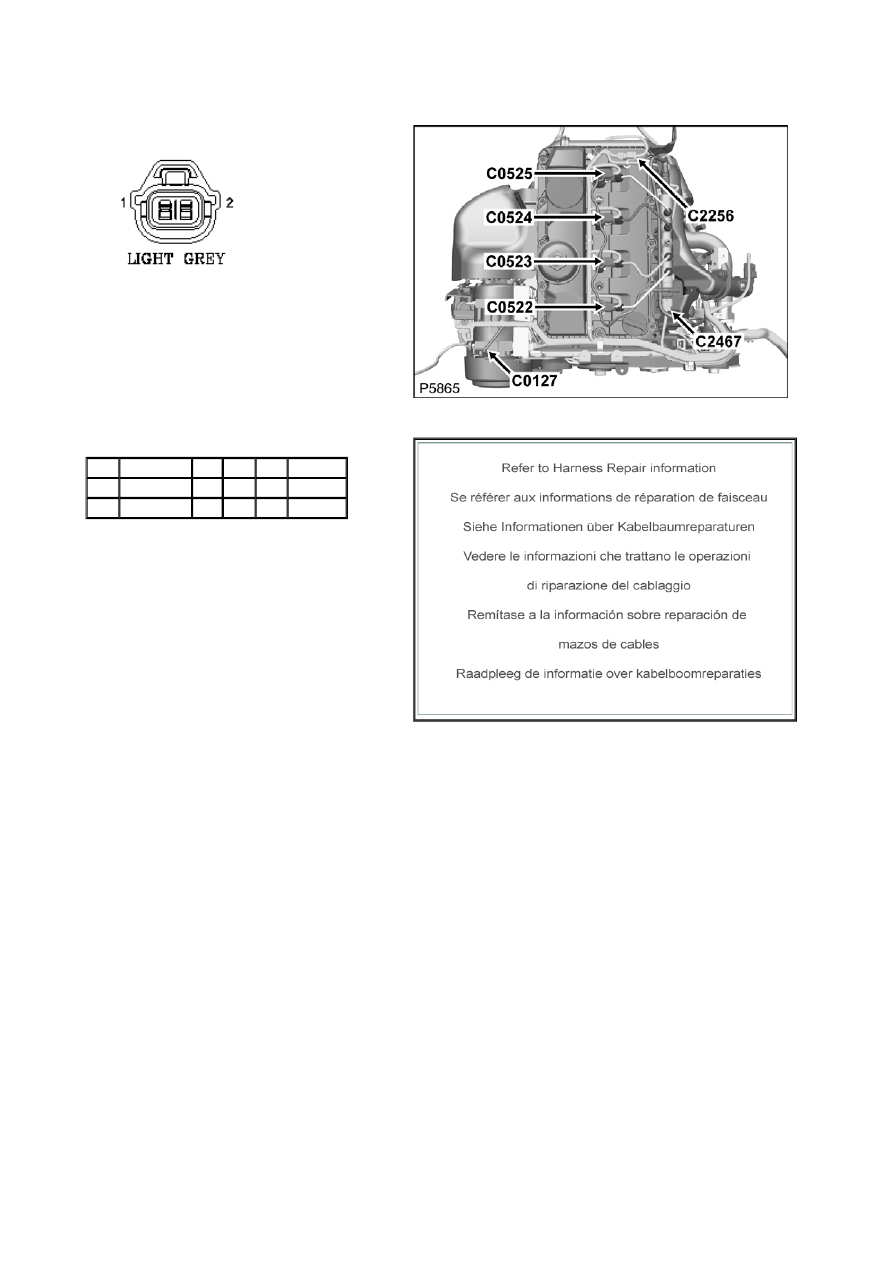

Connector: C0524

Description: Fuel injector-No.3

Location: Top of engine





Part No.:

YPC911150



Colour: LIGHT GREY

Cavities: 2WY

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5

PS

254

C0411

2

YPL10027

1.5

UO

254

S/JOINT 3

Service Repair Kits

Connector: C0525

Description: Fuel injector-No.4

Location: Top of engine





Part No.:

YPC911150



Colour: LIGHT GREY

Cavities: 2WY

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5

YO

254

C0411

2

YPL10027

1.5

YU

254

S/JOINT 2

Service Repair Kits

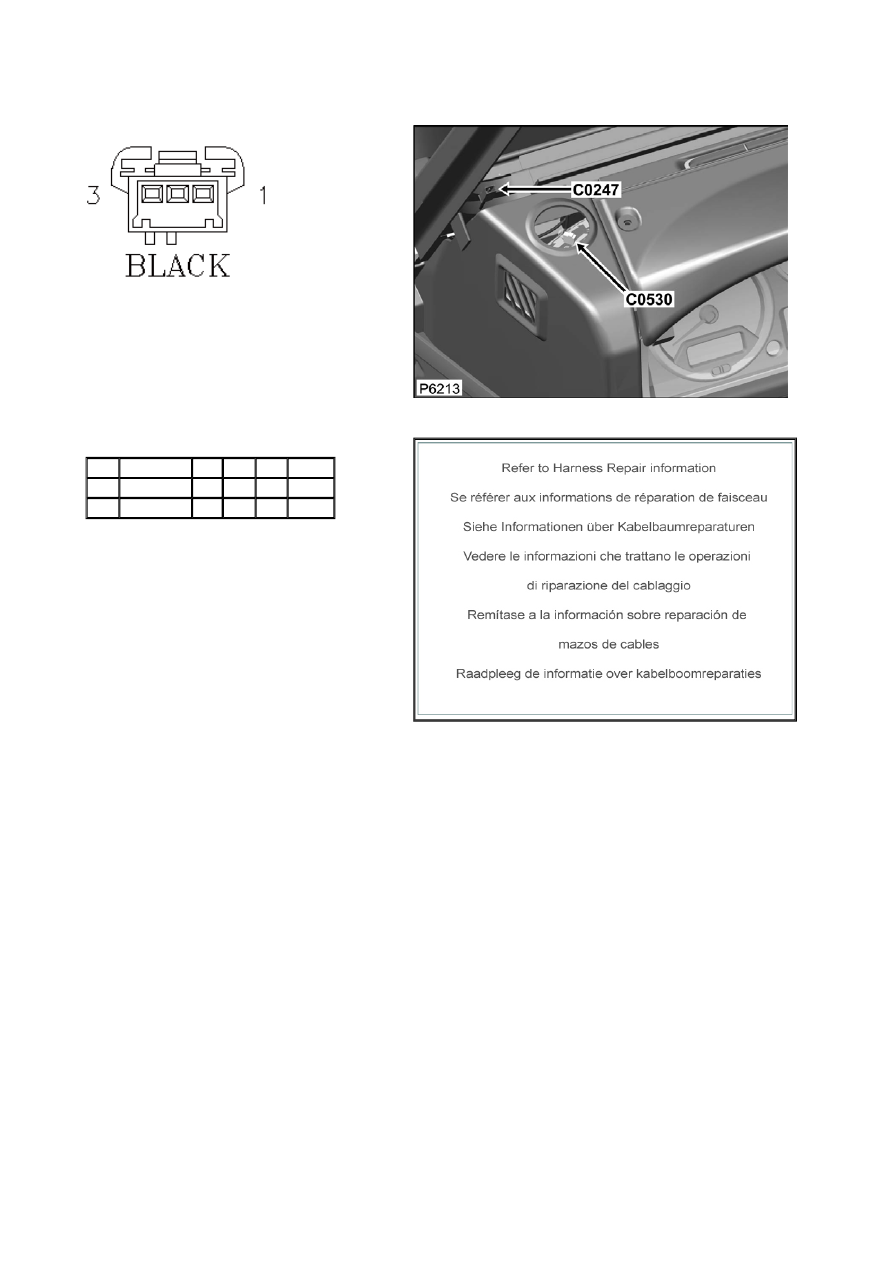

Connector: C0530

Description: Front Tweeter-Passenger

Location: Instrument panel-left-upper





Part No.:

YPC800840



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL500360

0.5D BW

769

C0340

3

YPL500360

0.5D BN

769

C1492

Service Repair Kits

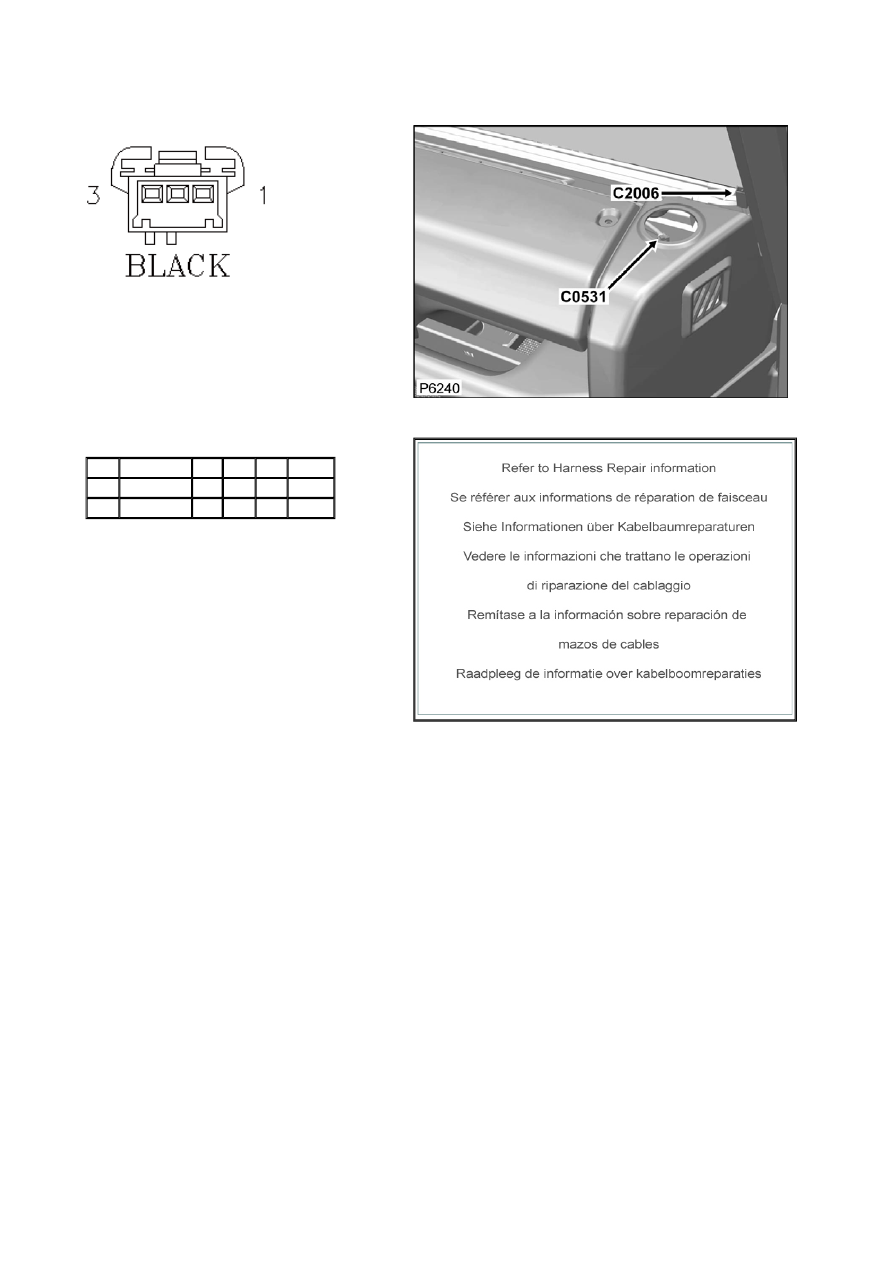

Connector: C0531

Description: Front Tweeter-RH

Location: Instrument panel-right-upper





Part No.:

YPC800840



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL500360

0.5D BK

769

C1577

3

YPL500360

0.5D BR

769

C0369

Service Repair Kits
