Defender Electric Diagrams. Manual - part 221





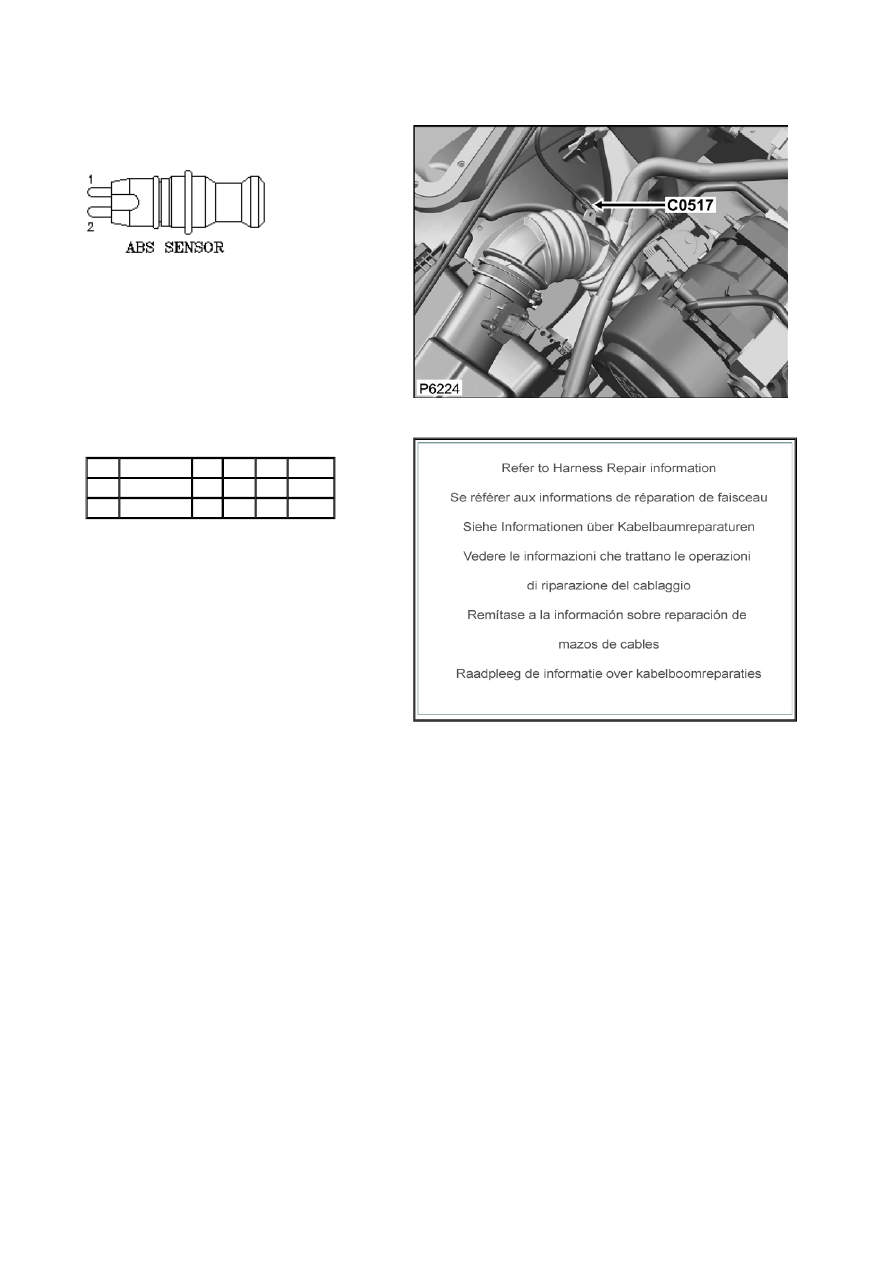

Connector: C0517

Description: Wheel speed Sensor-Front-RH

Location: RH side of engine compartment





Part No.:

XUD802610



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 0.5D G

9

C0505

2

ASSEMBLY 0.5D G

9

C0505

Service Repair Kits

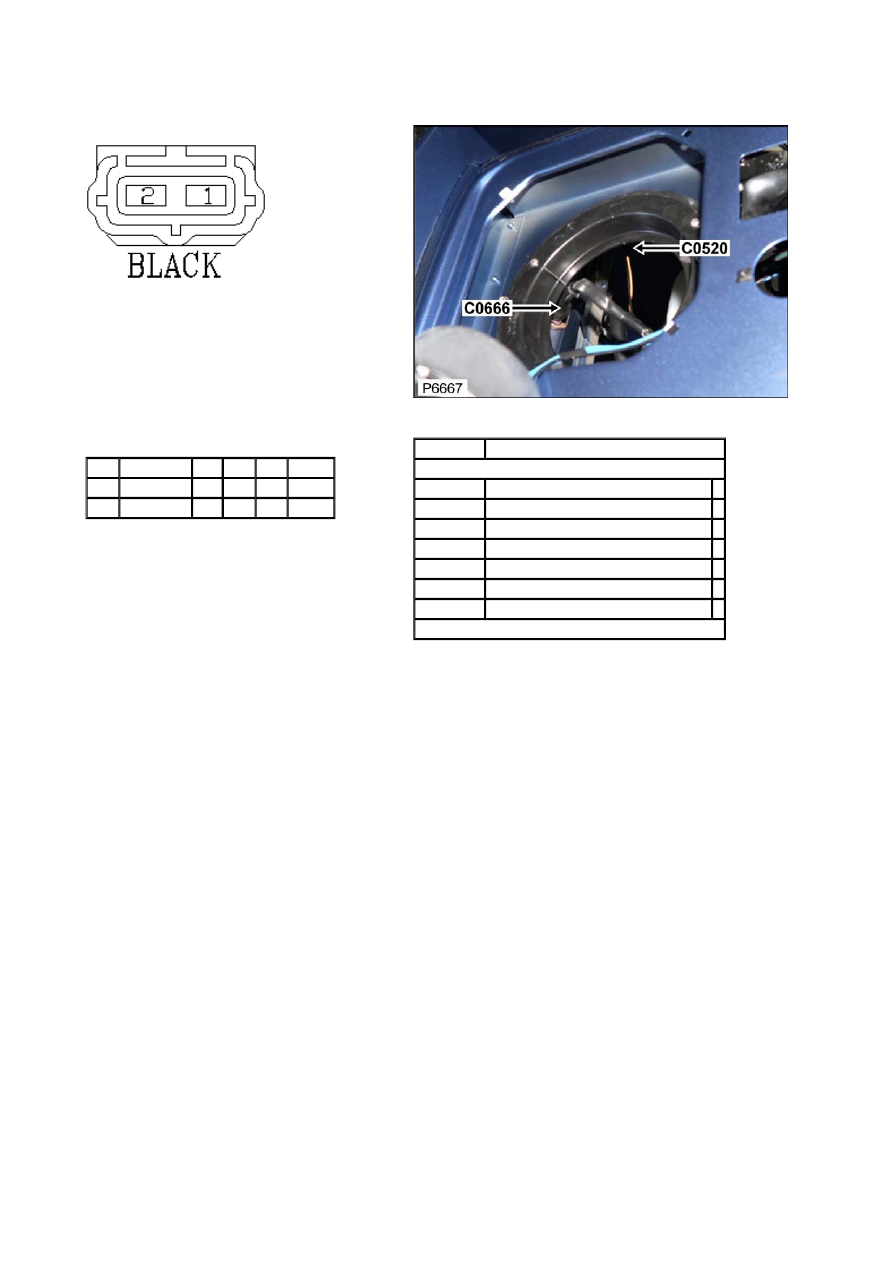

Connector: C0520

Description: Unit-Sounder-Alarm

Location: Behind LH headlamp





Part No.:

YPC10070



Colour: BLACK

Cavities: 2WY

Harness:

WING LH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.0D B

7

CTAP

2

AFU3802

1.0D OB

7

C1265

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



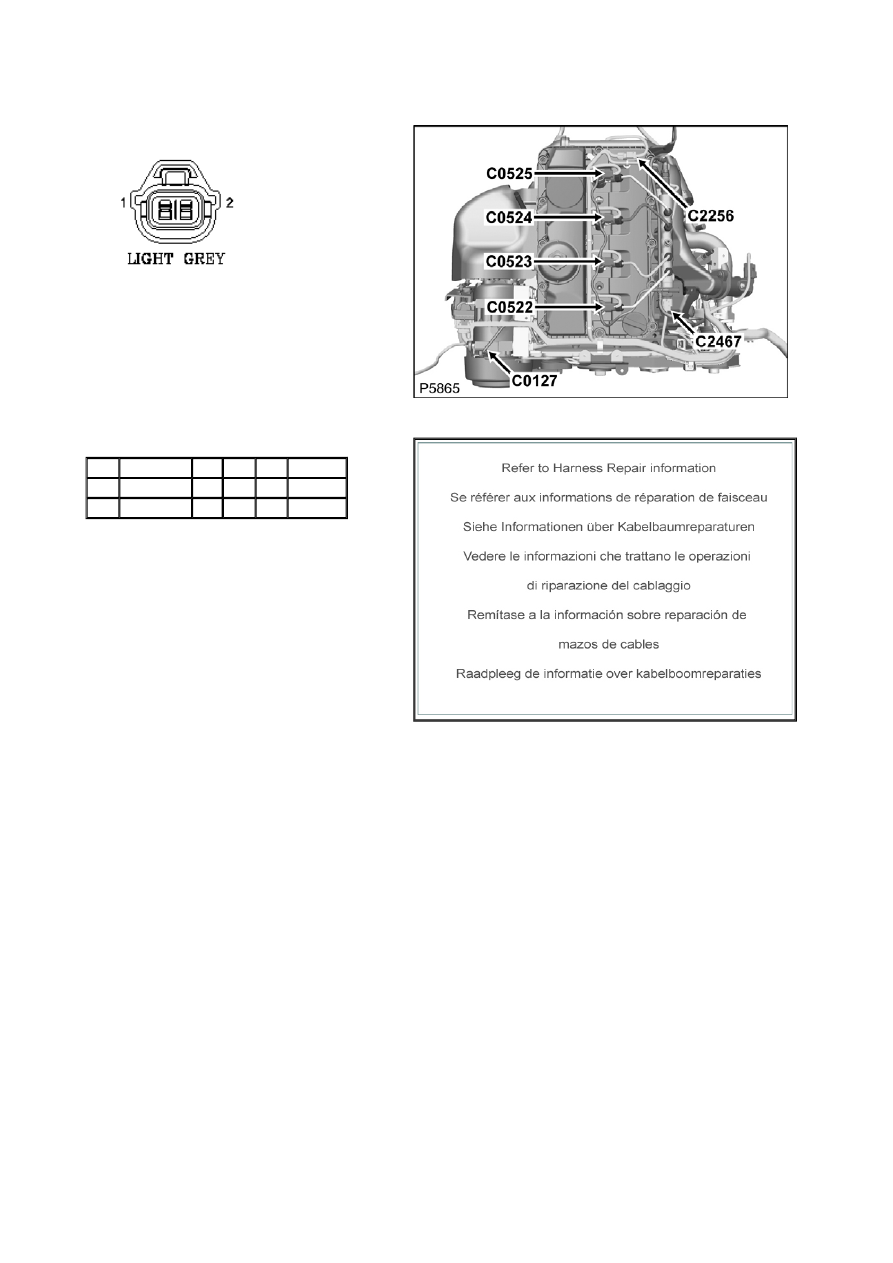

Connector: C0522

Description: Fuel injector-No.1

Location: Top of engine





Part No.:

YPC911150



Colour: LIGHT GREY

Cavities: 2WY

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5

GU

254

C0411

2

YPL10027

1.5

YU

254

S/JOINT 2

Service Repair Kits

Connector: C0523

Description: Fuel injector-No.2

Location: Top of engine





Part No.:

YPC911150



Colour: LIGHT GREY

Cavities: 2WY

Harness:

ENGINE DIESEL PUMA HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5

SY

254

C0411

2

YPL10027

1.5

UO

254

S/JOINT 3

Service Repair Kits
