Defender Electric Diagrams. Manual - part 219

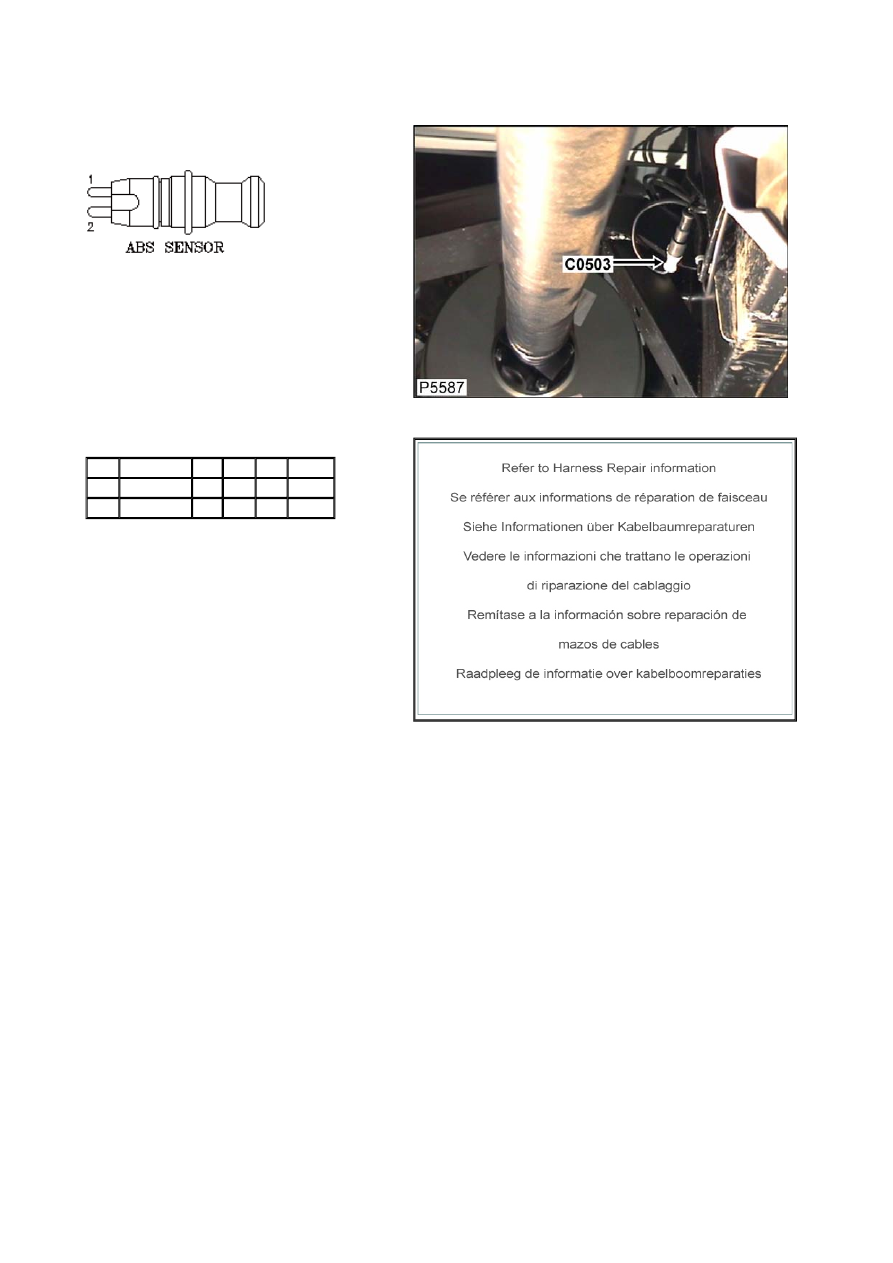

Connector: C0503

Description: Wheel speed Sensor-Rear-RH

Location: Beneath rear of vehicle RH side





Part No.:

XUD802600



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 0.5D G

1

C0505

2

ASSEMBLY 0.5D G

1

C0505

Service Repair Kits

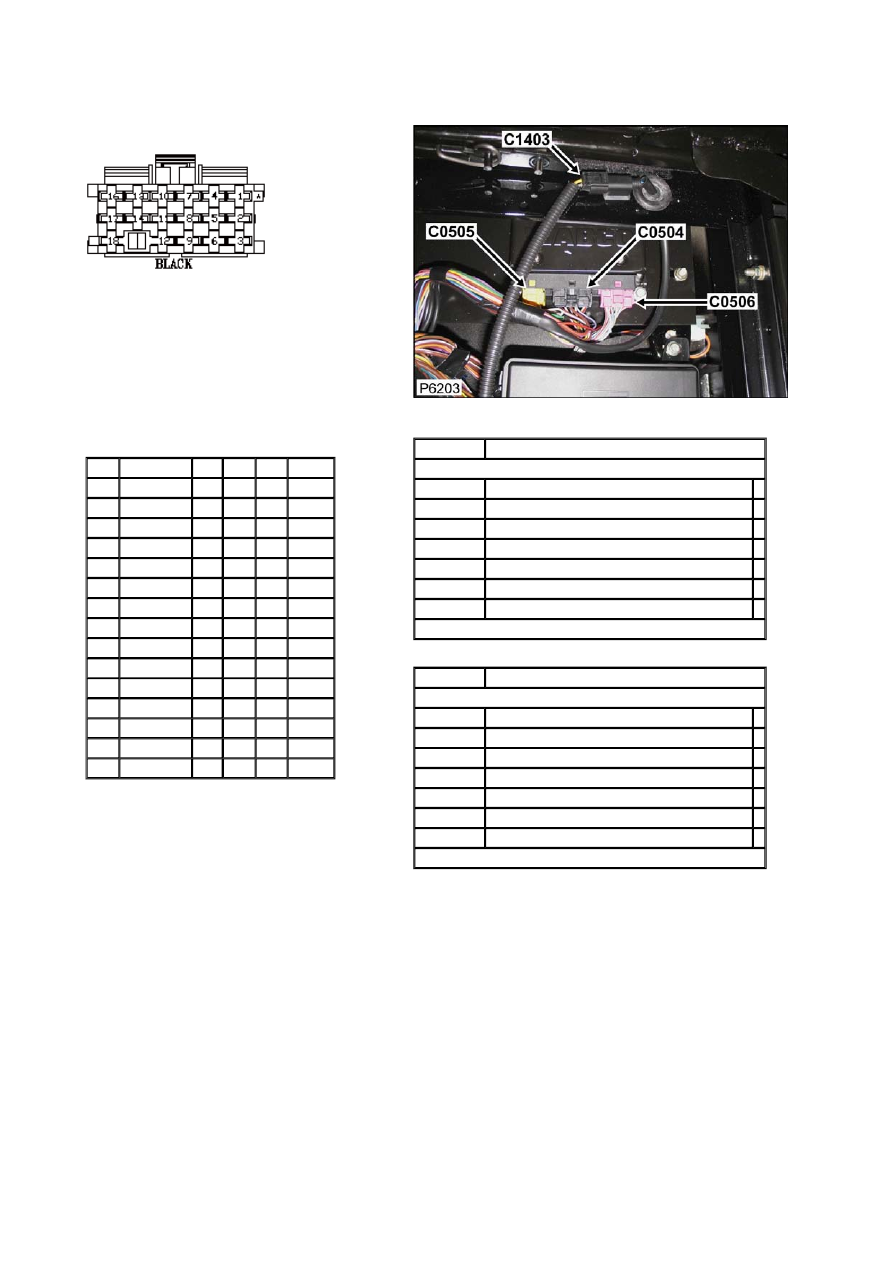

Connector: C0504

Description: Power-ABS-ECU

Location: Beneath RH Front seat





Part No.:

YPC108720



Colour: BLACK

Cavities: 17WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPF10015

2.5D NW

1

C0573

2

YPF10014

1.0D GO

9

C0580L

2

YPF10014

1.0D GO

10

C0580R

5

YPF10014

0.5D K

9

C0040L

5

YPF10014

0.5D K

10

C0040R

8

YPF10015

1.5D NR

10

CTAP

8

YPF10015

1.5D NR

9

CTAP

9

YPF10014

0.5D BW

1

C0288

10

YPF10014

0.5D SP

1

C0872

11

YPF10014

0.5D YK

1

C0872

12

YPF10015

1.5D B

1

C0362

17

YPF10014

0.5D YS

10

C1040R

17

YPF10014

0.5D YS

9

C1040L

18

YPL101570

0.5D RS

10

C1040R

18

YPL101570

0.5D RS

9

C1040L

Service Repair Kits







CSA

0.50- 1.00 CSA

Cavities: 2,5,9-11,17

VDK500010 SRK ITEM GENERAL

1

YMI000480

SRK ITEM JUNIOR PWR TIMER FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001840

CSA

1.01- 2.50 CSA

Cavities: 1,8,12

VDK500010 SRK ITEM GENERAL

1

YMI000510

SRK ITEM JUNIOR PWR TIMER FAMILY 2.5CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001870

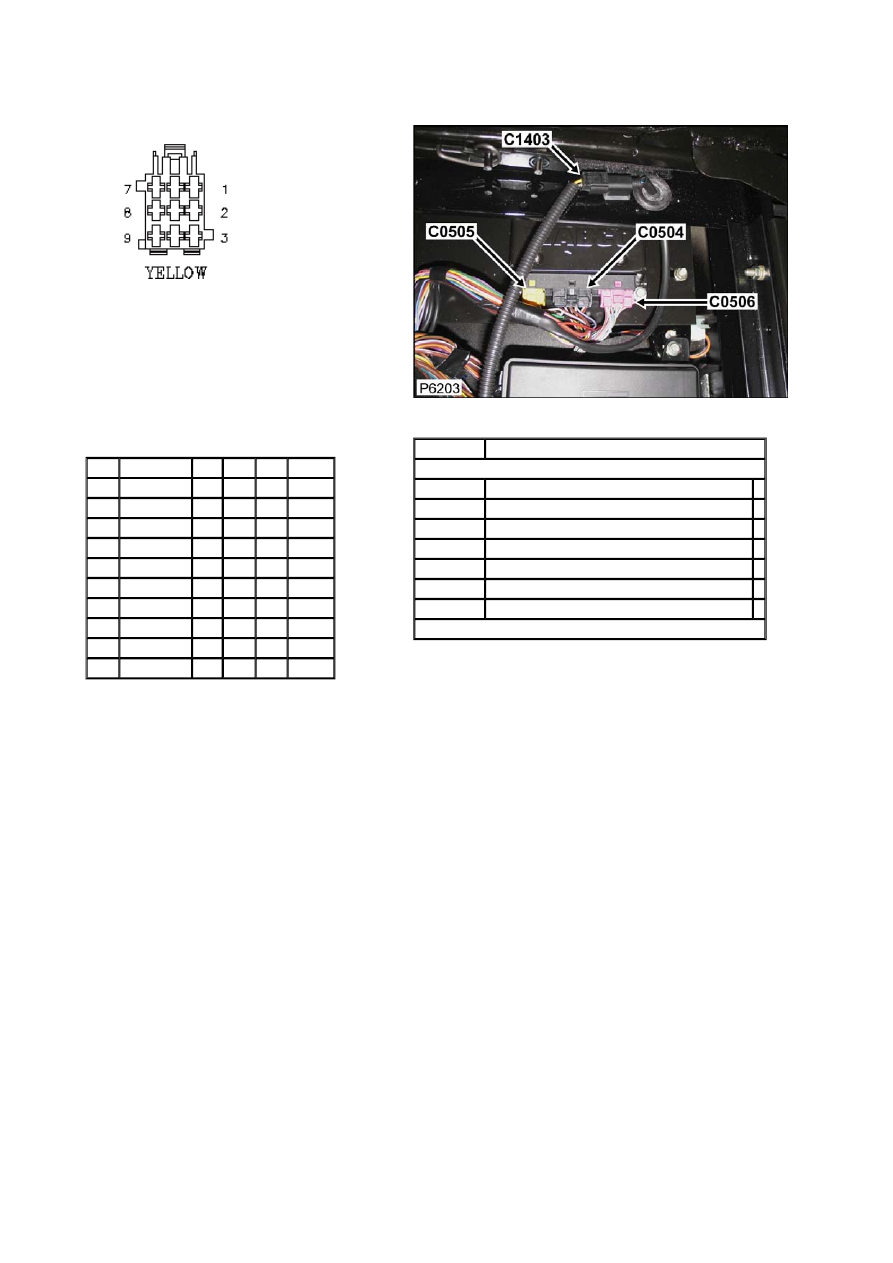

Connector: C0505

Description: Power-ABS-ECU

Location: Beneath RH Front seat





Part No.:

YPC114170



Colour: YELLOW

Cavities: 9WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPF10014

0.5D W

1

C0516

2

YPF10014

0.5D W

1

C0516

3

YPF10014

0.5D G

1

C0503

4

YPF10014

0.5D G

10

C2367

4

YPF10014

0.5D G

9

C0517

5

YPF10014

0.5D G

10

C2367

5

YPF10014

0.5D G

9

C0517

6

YPF10014

0.5D G

1

C0503

7

YPF10014

0.5D W

1

C0502

8

YPF10014

0.5D W

1

C0502

Service Repair Kits




CSA

0.50- 1.00 CSA

Cavities: 1,2-8

VDK500010 SRK ITEM GENERAL

1

YMI000480

SRK ITEM JUNIOR PWR TIMER FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001840

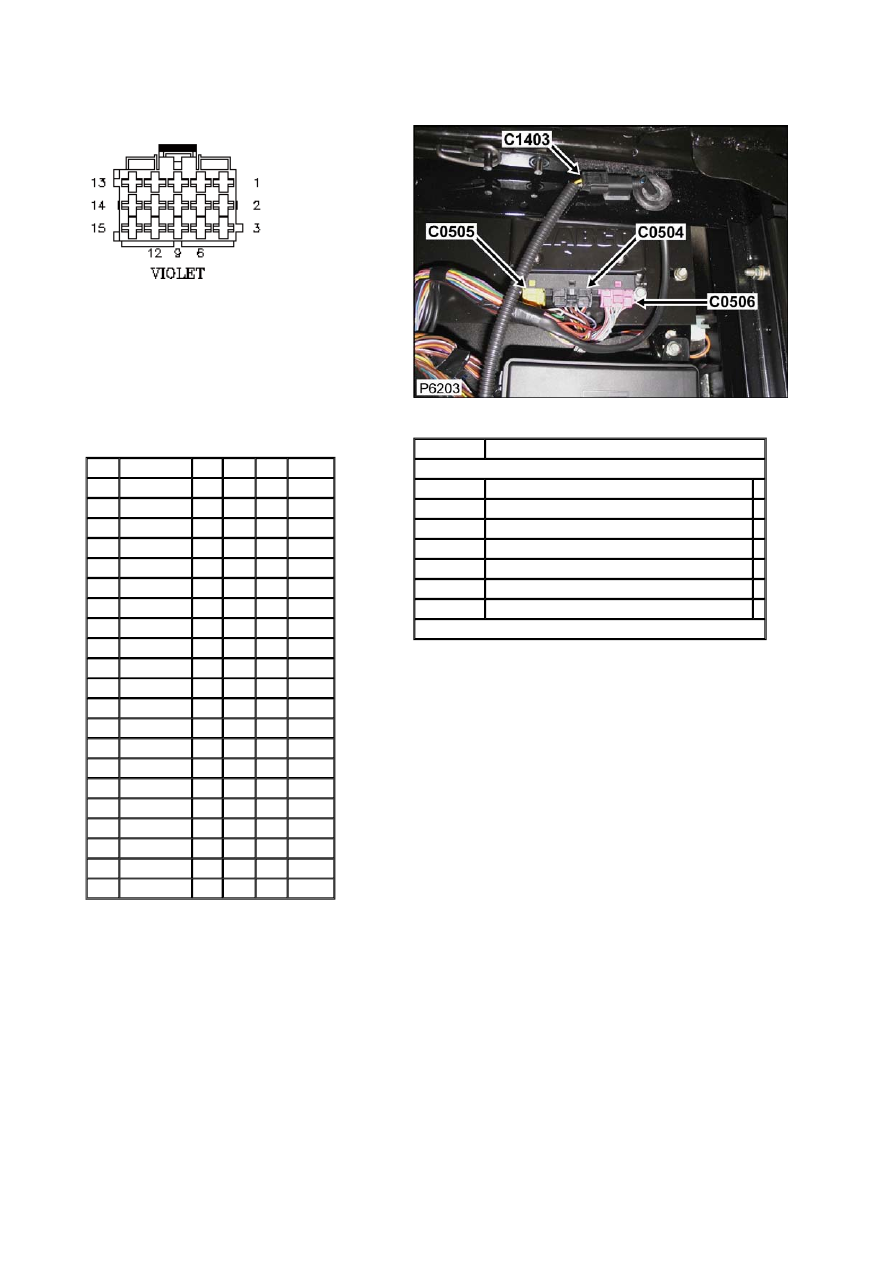

Connector: C0506

Description: Power-ABS-ECU

Location: Beneath RH Front seat





Part No.:

YPC114190



Colour: PURPLE

Cavities: 15WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPF10014

1.0D SW

10

C0501R

1

YPF10014

1.0D SW

9

C0501L

2

YPF10014

1.0D SR

10

C0501R

2

YPF10014

1.0D SR

9

C0501L

3

YPF10014

1.0D B

10

C0501R

3

YPF10014

1.0D B

9

C0501L

4

YPF10014

1.0D SG

10

C0501R

4

YPF10014

1.0D SG

9

C0501L

5

YPF10014

1.0D SU

10

C0501R

5

YPF10014

1.0D SU

9

C0501L

6

YPF10014

1.0D RB

10

C0501R

6

YPF10014

1.0D RB

9

C0501L

7

YPF10014

1.0D SY

10

C0501R

7

YPF10014

1.0D SY

9

C0501L

8

YPF10014

1.0D SN

10

C0501R

8

YPF10014

1.0D SN

9

C0501L

10

YPF10014

1.0D SP

10

C0501R

10

YPF10014

1.0D SP

9

C0501L

11

YPF10014

1.0D SK

10

C0501R

11

YPF10014

1.0D SK

9

C0501L

15

YPF10014

0.5D WO

1

C0508

Service Repair Kits




CSA

0.50- 1.00 CSA

Cavities: 1-8,10,11,15

VDK500010 SRK ITEM GENERAL

1

YMI000480

SRK ITEM JUNIOR PWR TIMER FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001840
