Defender Electric Diagrams. Manual - part 218





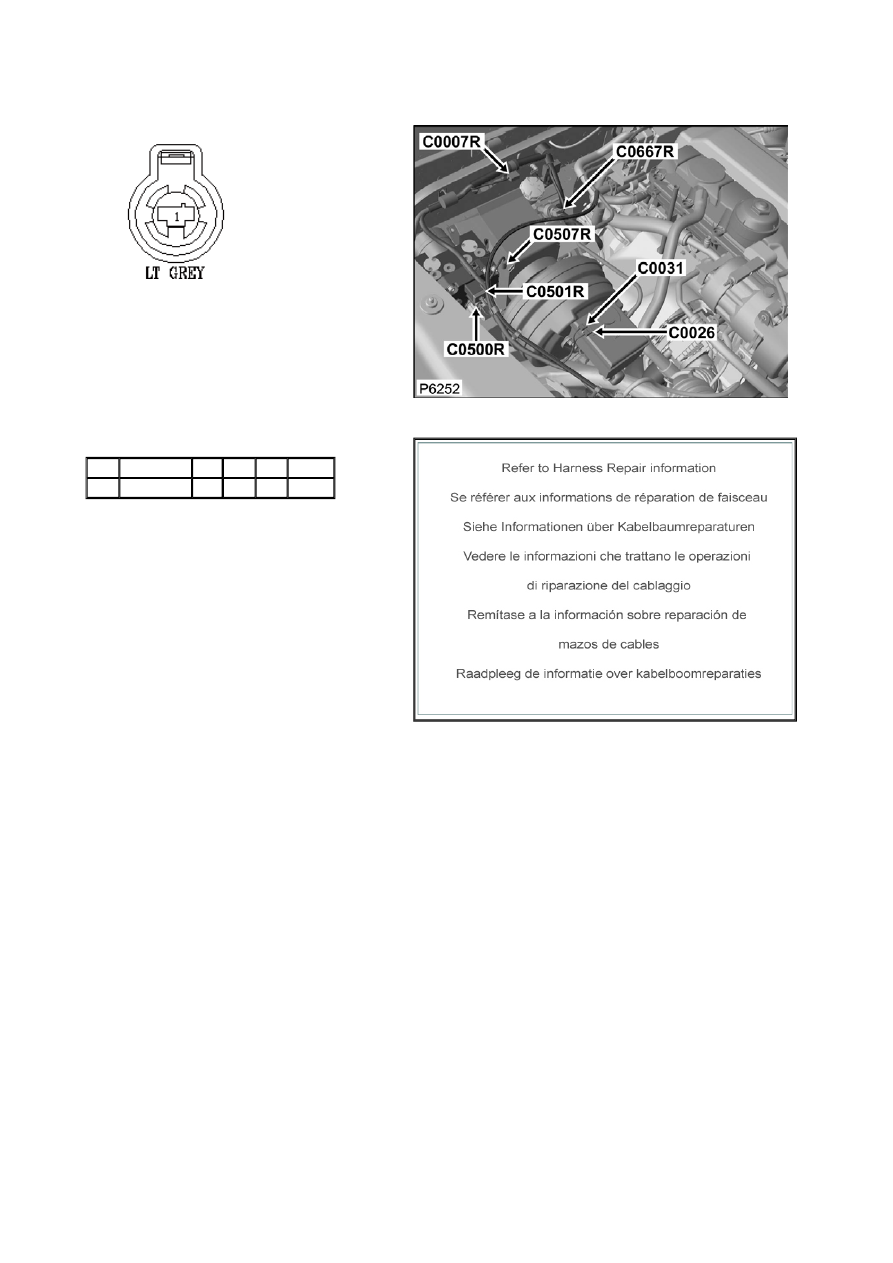

Connector: C0500R

Description: Modulator-ABS

Location: Rear RH side of engine compartment





Part No.:

YPC109840



Colour: LIGHT GREY

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL101660

2.5D B

10

C0434

Service Repair Kits

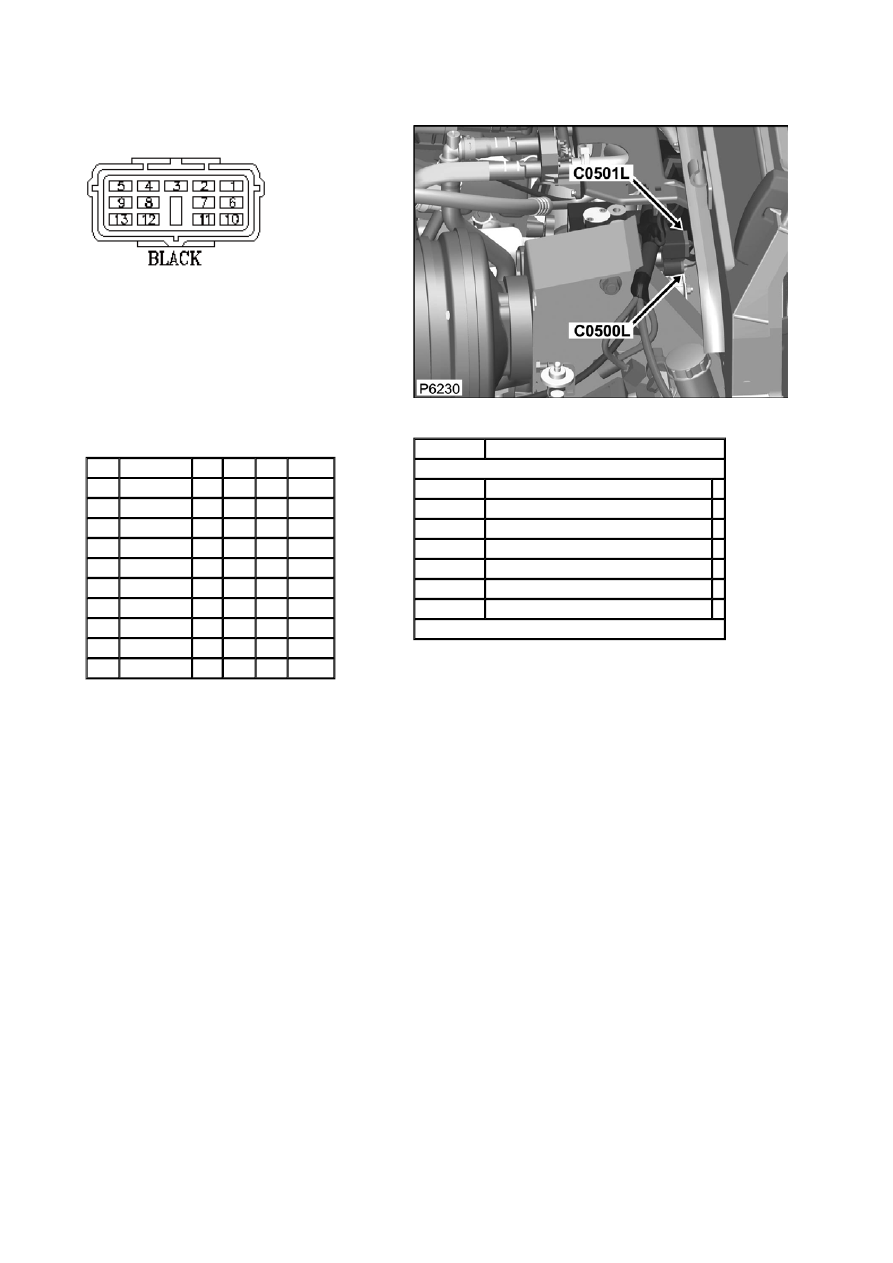

Connector: C0501L

Description: Modulator-ABS

Location: Rear LH side of engine compartment





Part No.:

YPC10062



Colour: BLACK

Cavities: 13WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.0D SW

9

C0506

2

AFU3802

1.0D SR

9

C0506

4

AFU3802

1.0D SK

9

C0506

5

AFU3802

1.0D SP

9

C0506

8

AFU3802

1.0D B

9

C0506

9

AFU3802

1.0D RB

9

C0506

10

AFU3802

1.0D SG

9

C0506

11

AFU3802

1.0D SU

9

C0506

12

AFU3802

1.0D SN

9

C0506

13

AFU3802

1.0D SY

9

C0506

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2,4,5,8-13

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



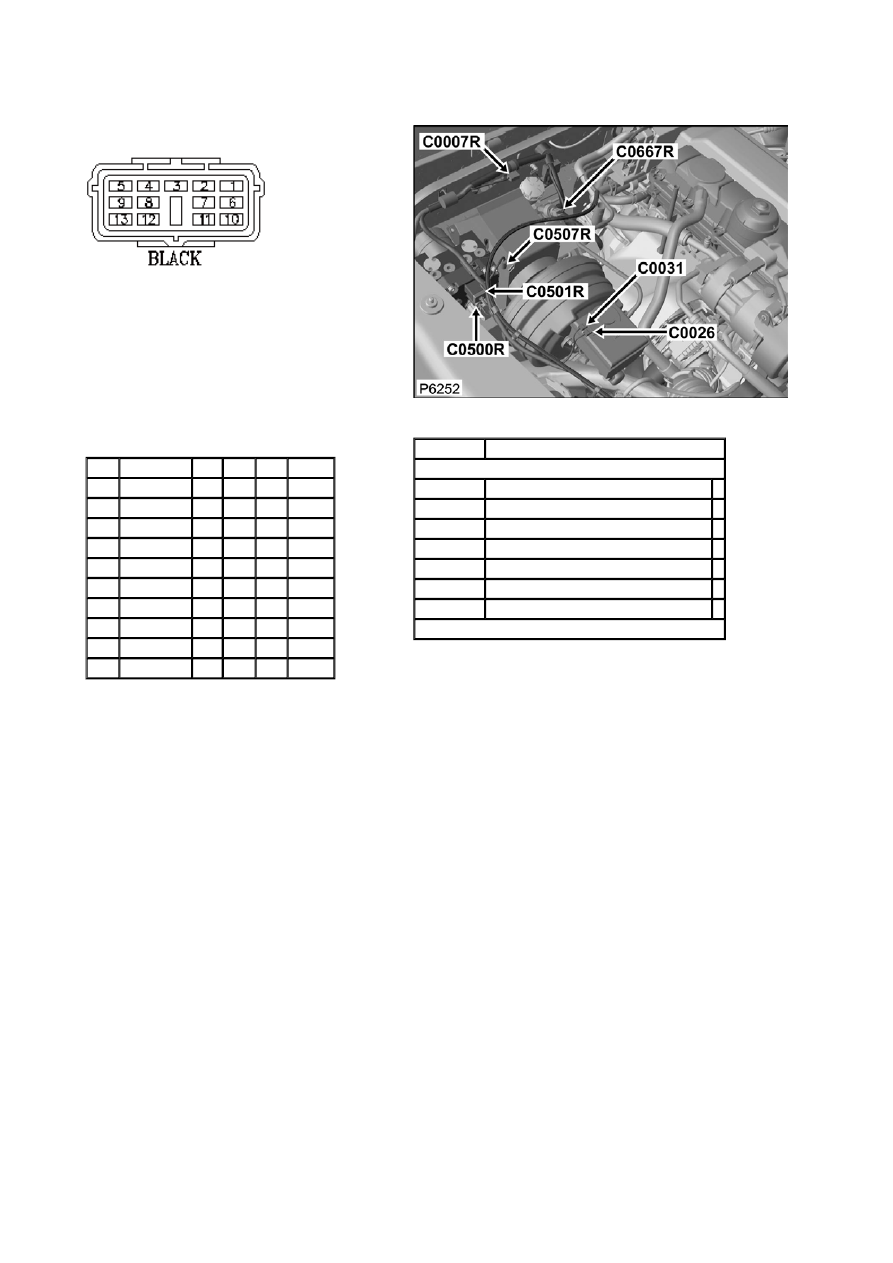

Connector: C0501R

Description: Modulator-ABS

Location: Rear RH side of engine compartment





Part No.:

YPC10062



Colour: BLACK

Cavities: 13WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.0D SW

10

C0506

2

AFU3802

1.0D SR

10

C0506

4

AFU3802

1.0D SK

10

C0506

5

AFU3802

1.0D SP

10

C0506

8

AFU3802

1.0D B

10

C0506

9

AFU3802

1.0D RB

10

C0506

10

AFU3802

1.0D SG

10

C0506

11

AFU3802

1.0D SU

10

C0506

12

AFU3802

1.0D SN

10

C0506

13

AFU3802

1.0D SY

10

C0506

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2,4,5,8-13

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



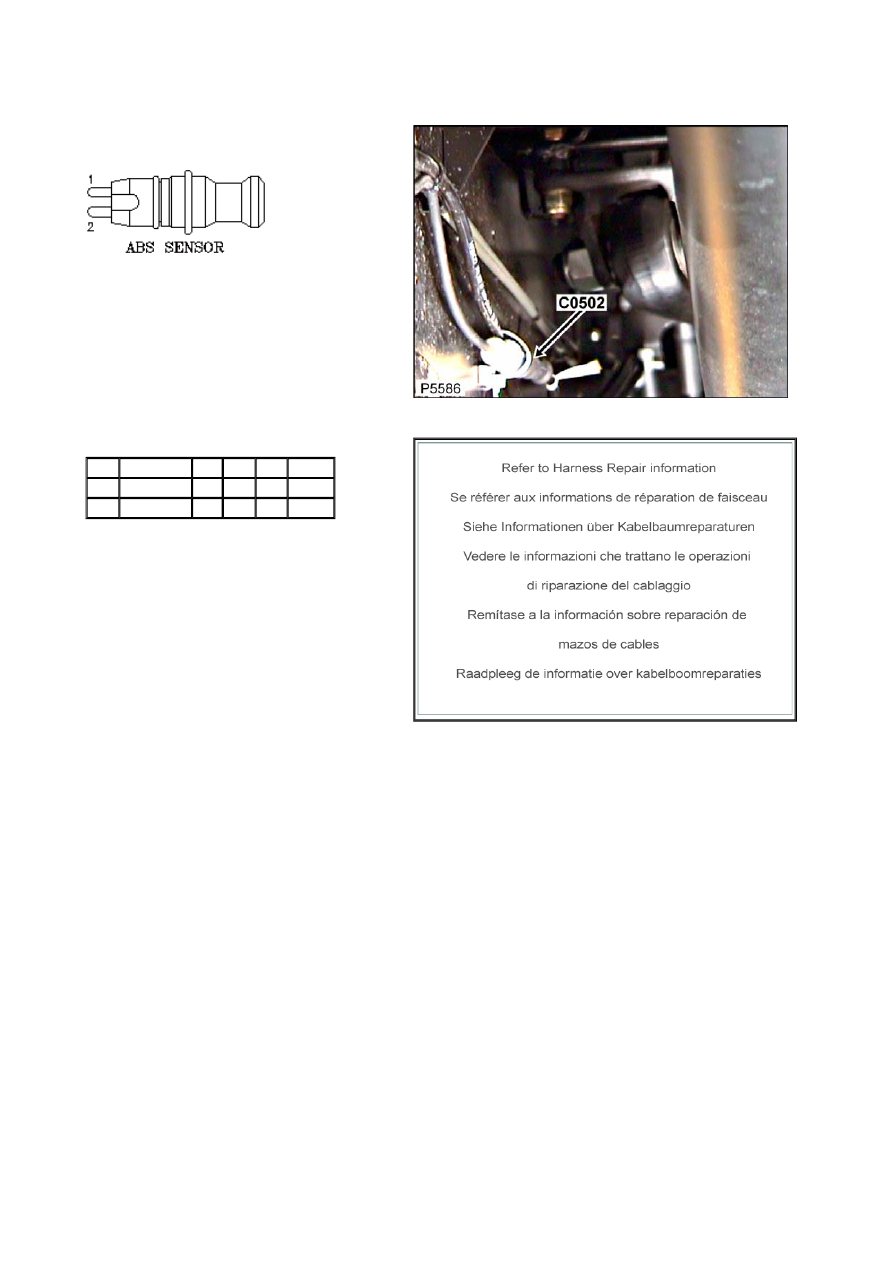

Connector: C0502

Description: Wheel speed Sensor-Rear-LH

Location: Beneath rear of vehicle LH side





Part No.:

XUD802620



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 0.5D W

1

C0505

2

ASSEMBLY 0.5D W

1

C0505

Service Repair Kits
