Defender Electric Diagrams. Manual - part 217

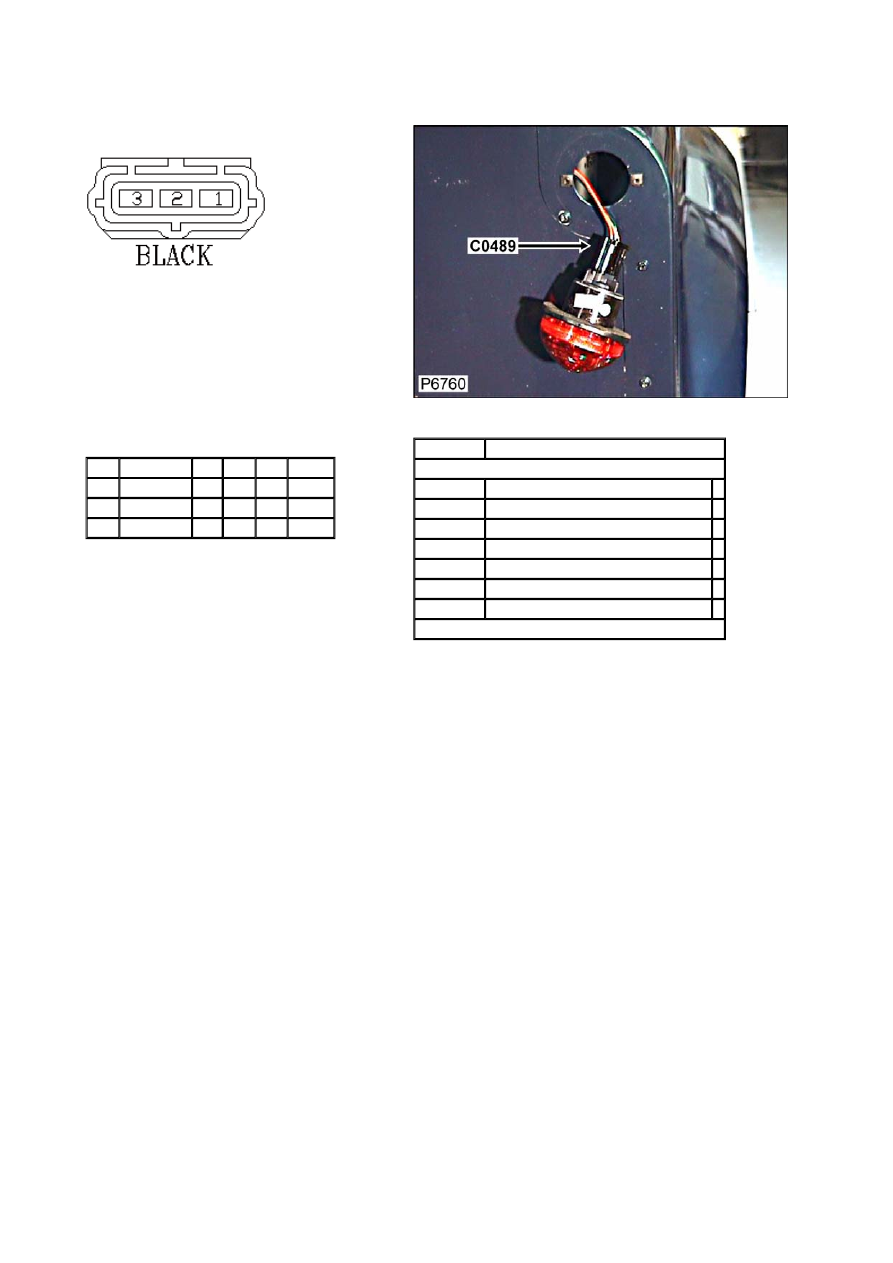

Connector: C0489

Description: Tail lamp unit-RH

Location: RH 'D' post





Part No.:

YPC10068



Colour: BLACK

Cavities: 3WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.5D B

772

CTAP

2

AFU3802

1.5D GP

772

CTAP

3

AFU3802

1.5D RO

772

C1305

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2,3

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



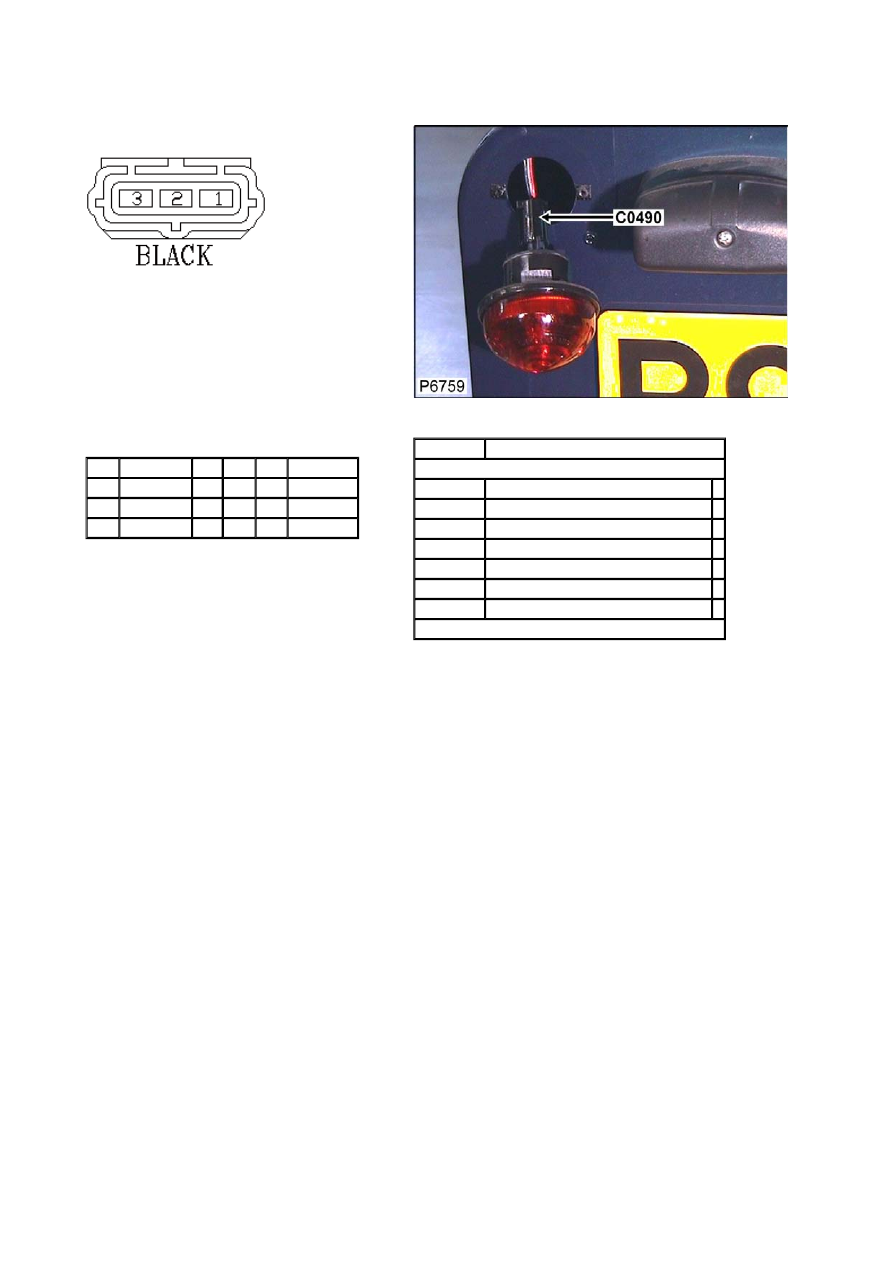

Connector: C0490

Description: Tail lamp unit-LH

Location: LH 'D' post





Part No.:

YPC10068



Colour: BLACK

Cavities: 3WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3802

1.5D B

772

S/JOINT SJ1

2

AFU3802

1.5D GP

772

C1763

3

AFU3802

1.5D RB

772

C1763

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1,2,3

VDK500010 SRK ITEM GENERAL

1

YMI000320

SRK ITEM ECONOSEAL FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001680



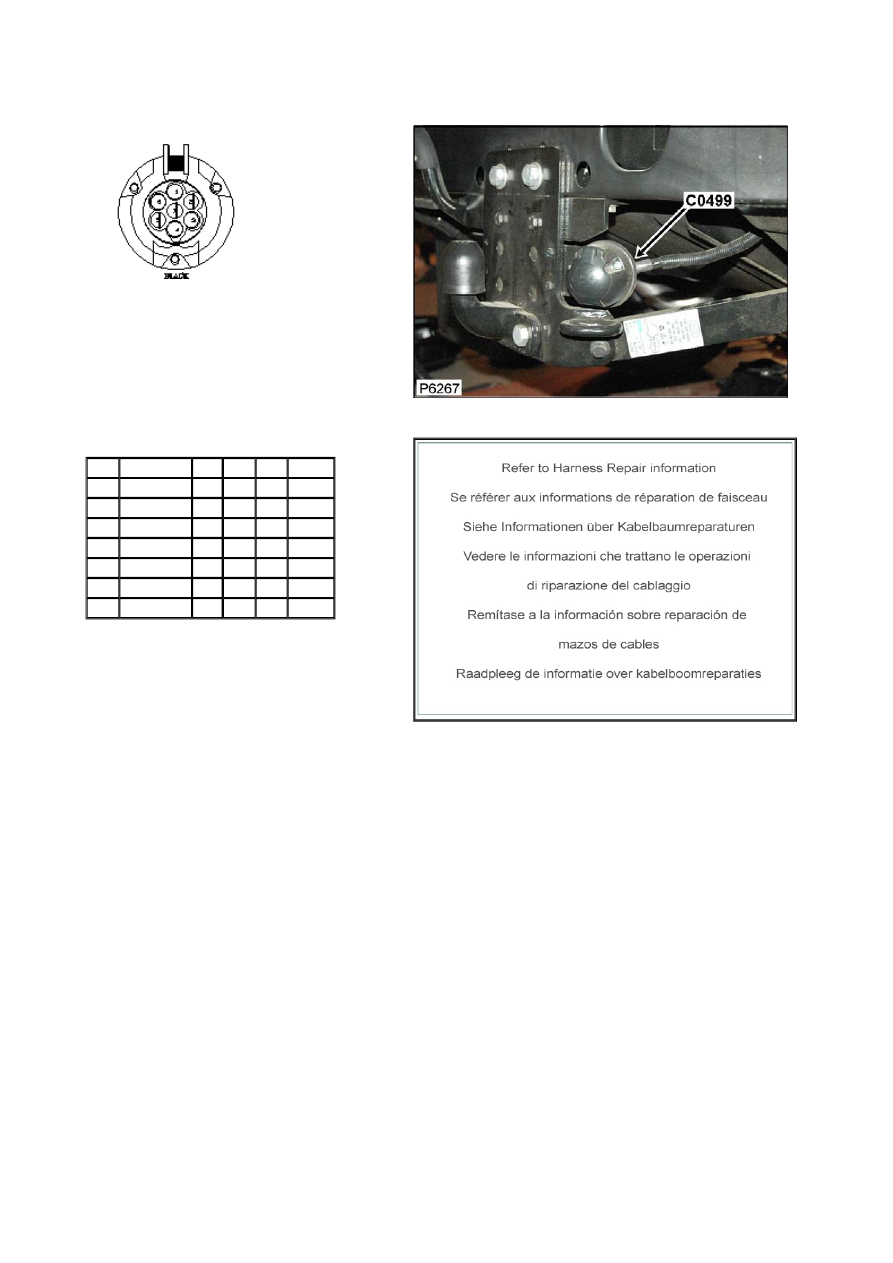

Connector: C0499

Description: Trailer pick-up

Location: Below rear bumper





Part No.:

YPC117930



Colour: BLACK

Cavities: 7WY

Harness:

TOWING HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 1.5

GR

ALL C0718

2

ASSEMBLY 1.5

RY

ALL C0439

3

ASSEMBLY 2.0

B

ALL C0718

4

ASSEMBLY 1.5

GW

ALL C0718

5

ASSEMBLY 1.5

RO

ALL C0718

6

ASSEMBLY 1.5

GP

ALL C0718

7

ASSEMBLY 1.5

RB

ALL C0718

Service Repair Kits

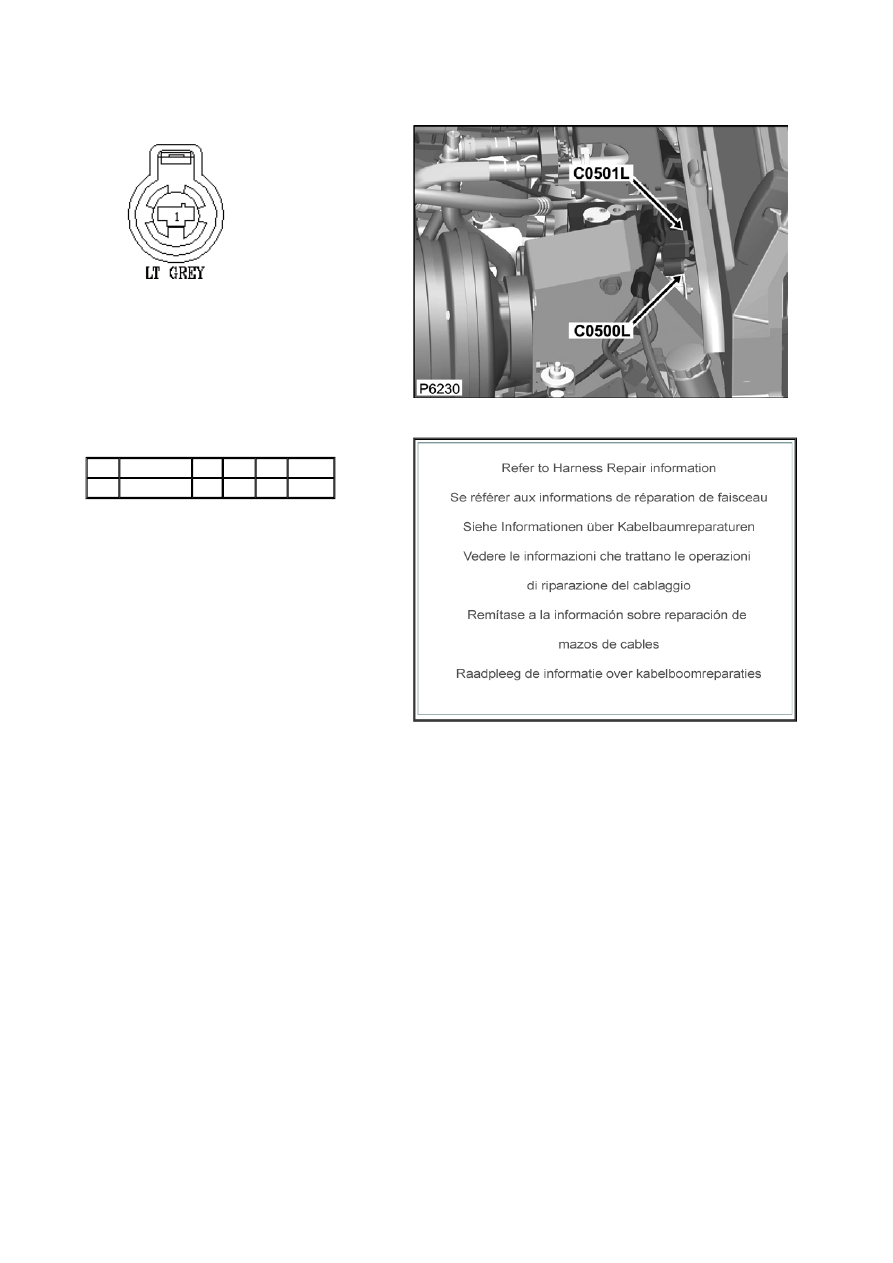

Connector: C0500L

Description: Modulator-ABS

Location: Rear LH side of engine compartment





Part No.:

YPC109840



Colour: LIGHT GREY

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL101660

2.5D B

9

C0434

Service Repair Kits
