1.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности и



удалите с них следы ржавчины или инородный материал.

Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.

Распределение и фильтрация впускаемого воздуха - Дизельный двигатель TD4 2.2L -

Моменты затяжки

Описание

Nm

lb-ft

Болты охладителя нагнетаемого воздуха

5

4

Гайка резонатора системы воздухозабора

10

7

Болт крепления воздушного фильтра к кузову

10

7

Винты воздушного фильтра

1,6



Датчик температуры и давления всасываемого воздуха

4

3

11

10

9

8

7

6

5

4

3

2

1

Поз.

Распределение и фильтрация впускаемого воздуха - Дизельный двигатель TD4 2.2L -

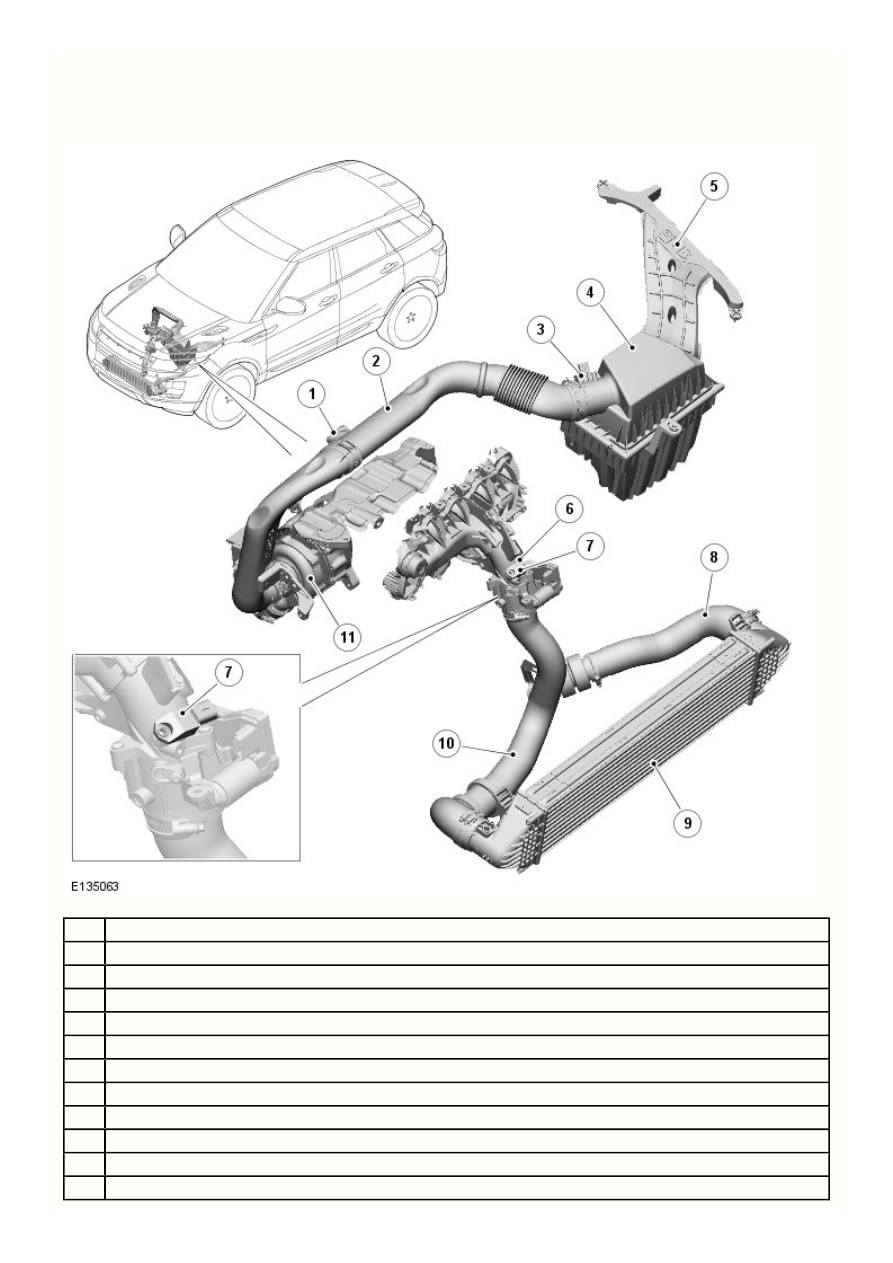

Распределение и фильтрация впускаемого воздуха   - Расположение компонентов

Описание и принцип действия

Наименование

Вентиляционное соединение картера

Воздуховод чистого воздуха

Датчик массового расхода воздуха (MAF)

Корпус воздушного фильтра

Впускной воздуховод неочищенного воздуха

Электронная дроссельная заслонка и впускной коллектор в сборе

Датчик абсолютного давления во впускном коллекторе (MAP)

Шланг от турбокомпрессора к охладителю нагнетаемого воздуха

Охладитель нагнетаемого воздуха

Шланг от охладителя нагнетаемого воздуха к электронной дроссельной заслонке (3 шт.)

Турбокомпрессор и выпускной коллектор
