Понижение токсичности выхлопа - Дизельный двигатель TD4 2.2L - Маслоотделитель
системы вентиляции крышки головки цилиндров

Снятие и установка

Снятие

Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

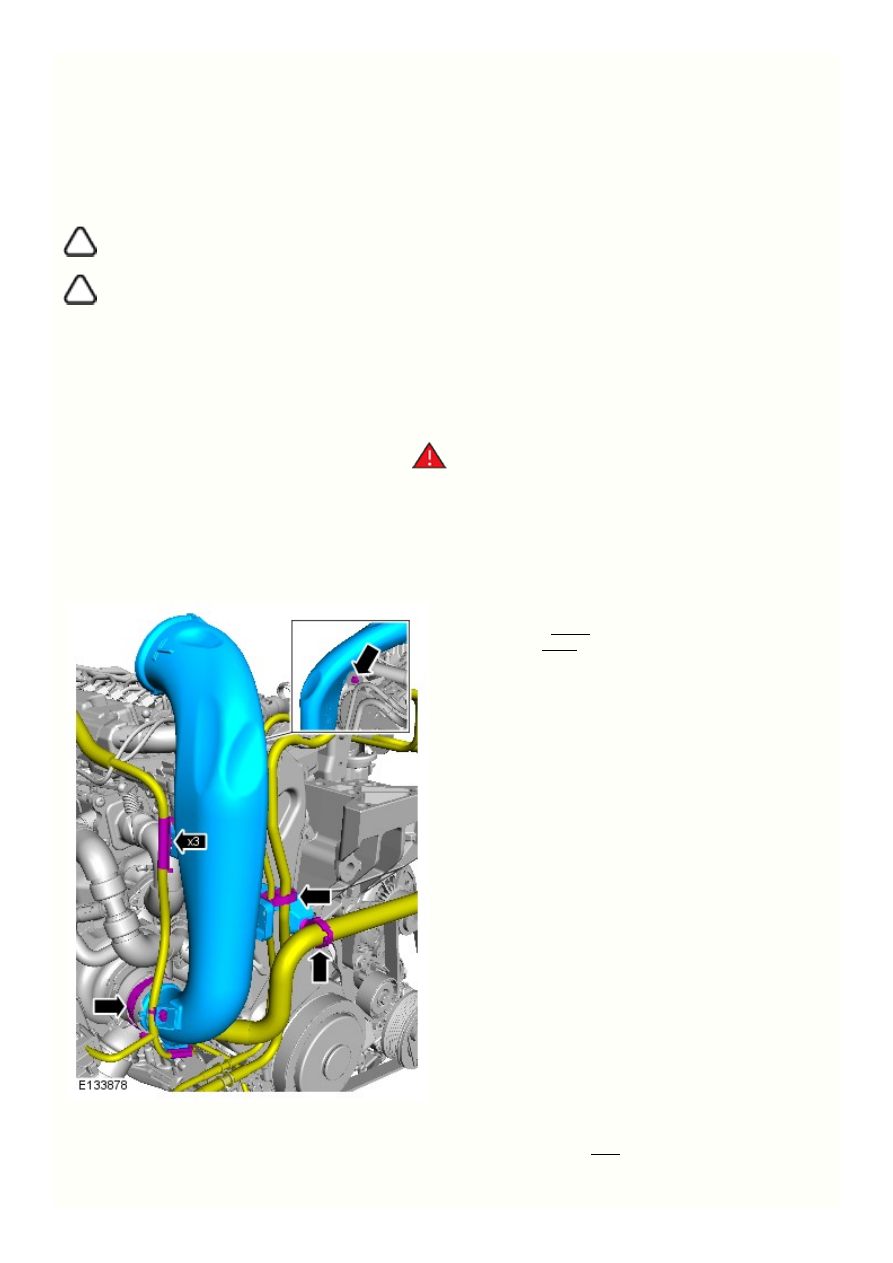

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Fuel Rail (303-04, Снятие и установка).

Момент затяжки:

Зажим  3,2 Nm
Болт  10 Nm



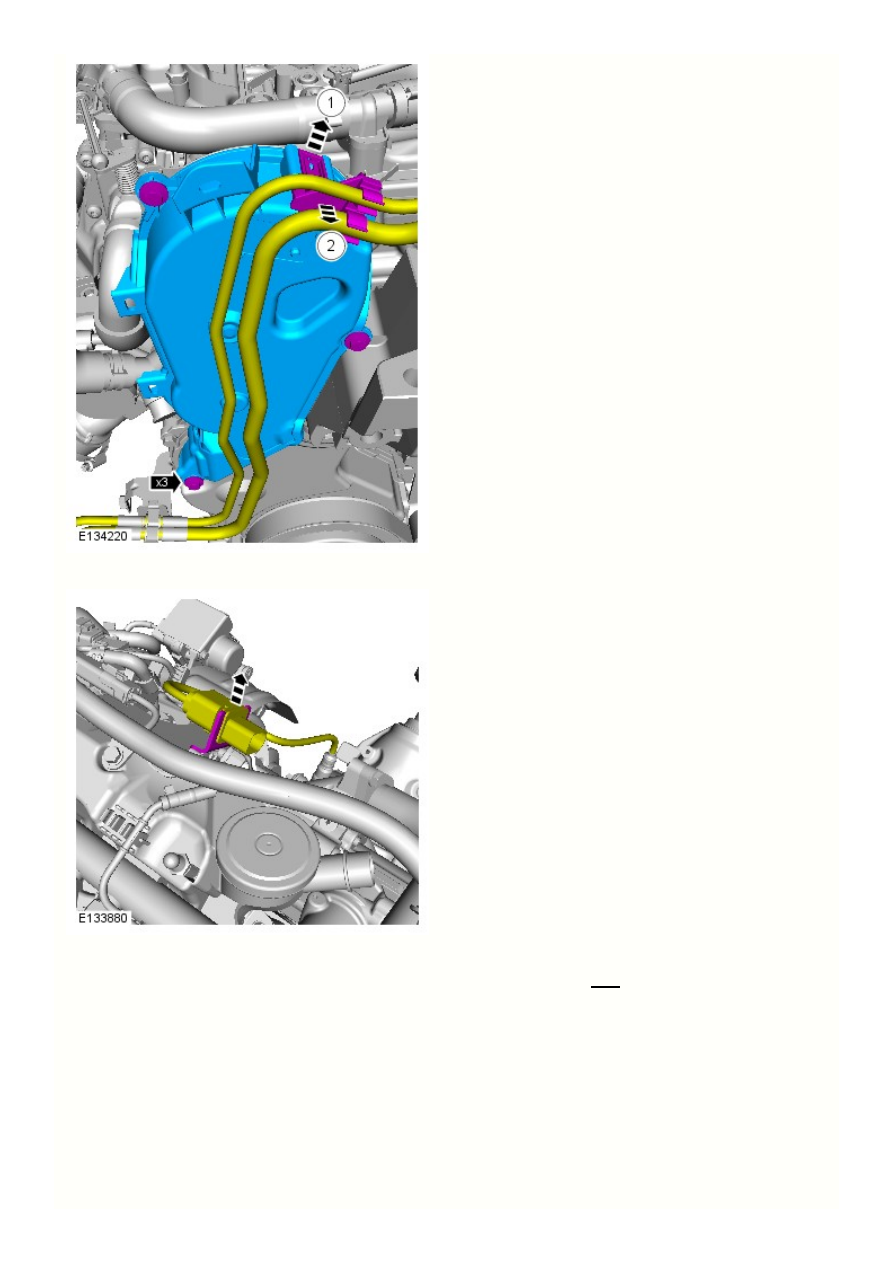

Момент затяжки:

5 Nm

7.

6.



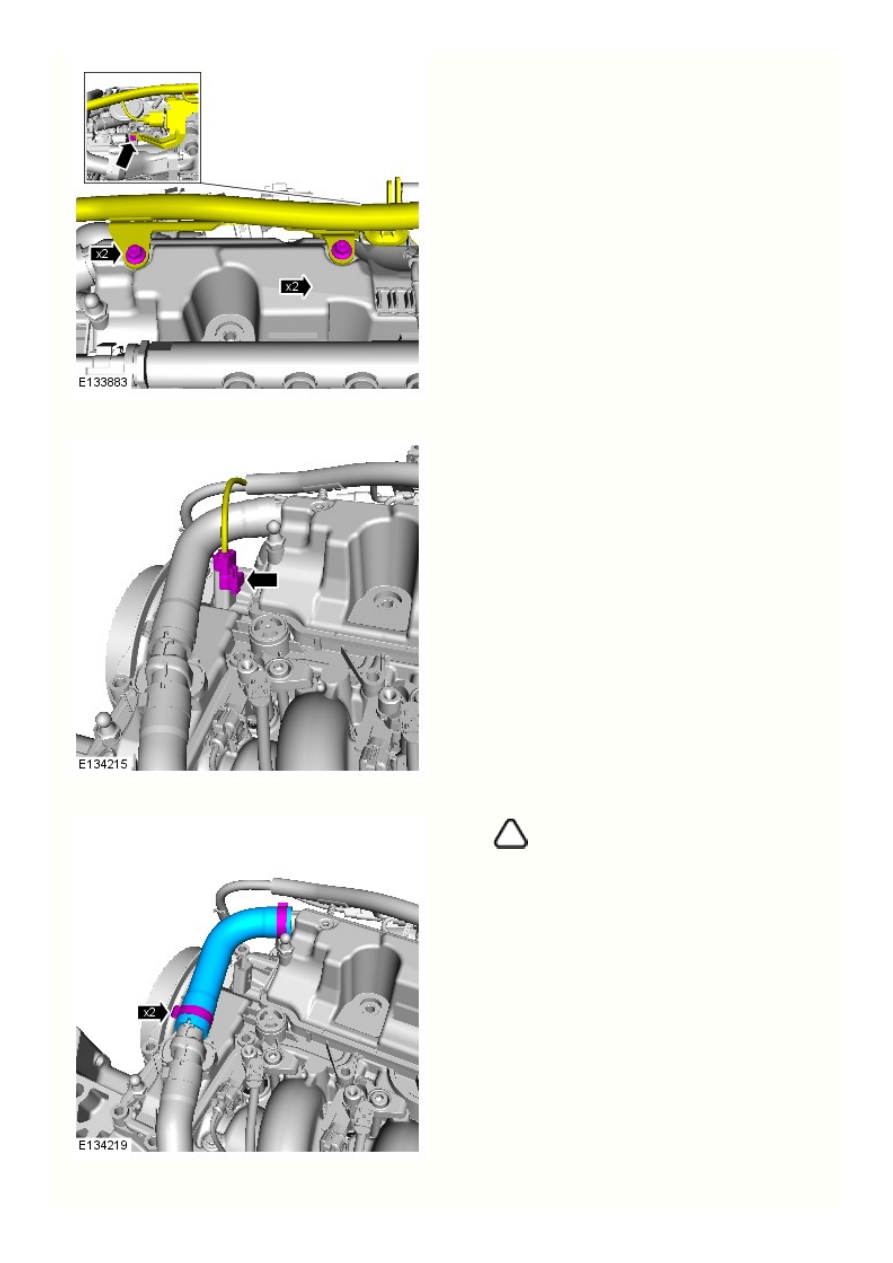

Момент затяжки:

8 Nm

9.

8.

ПРИМЕЧАНИЕ: Установите новые зажимы



крепления.

Этап 2:

Этап 1:

12.

11.

10.

ПРЕДОСТЕРЕЖЕНИЕ: Неправильная установка



датчика положения распредвала (CMP) может привести к
повреждению двигателя.

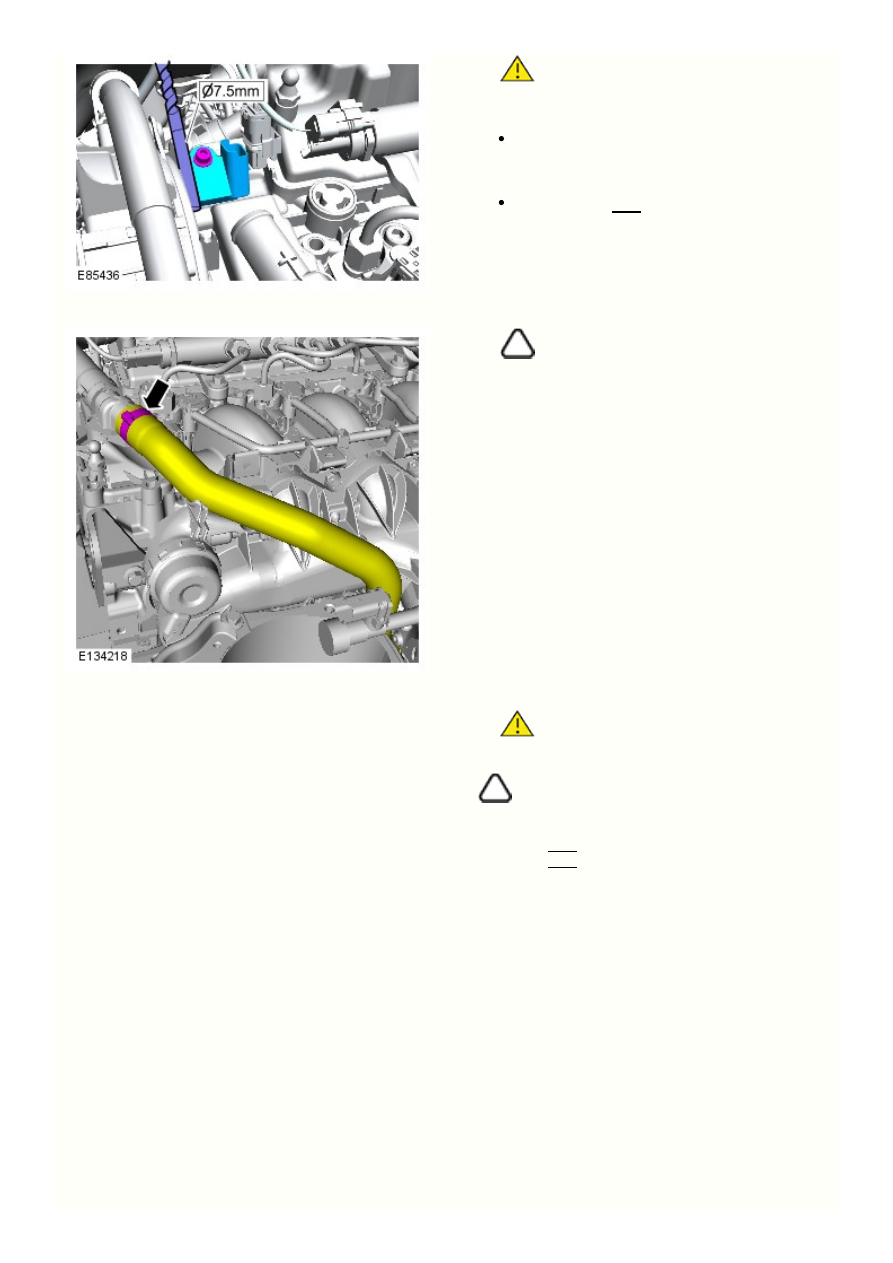

Вставьте сверло диаметром 7,5 мм между крышкой
клапана и датчиком CMP, как показано на рисунке,
чтобы добиться правильного позиционирования
датчика CMP.



Момент затяжки:

6 Nm

ПРИМЕЧАНИЕ: Установите новый хомут.



ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты в



указанной последовательности.

ПРИМЕЧАНИЕ: Установите новые уплотнения.





Момент затяжки:



5 Nm
9 Nm
