Range Rover Evoque. Руководство - часть 194

Как на бензиновых, так и на дизельных двигателях, вакуумный насос крепится к задней части двигателя и приводится в действие
распредвалом впускных клапанов.

На дизельных двигателях вакуумный насос имеет дополнительный вакуумный канал, соединенный с системой

 .

EGR

Обратитесь к процедуре:

 (303-08A Понижение токсичности выхлопа - Дизельный двигатель TD4 2.2L,

Понижение токсичности выхлопа

Описание и принцип действия).

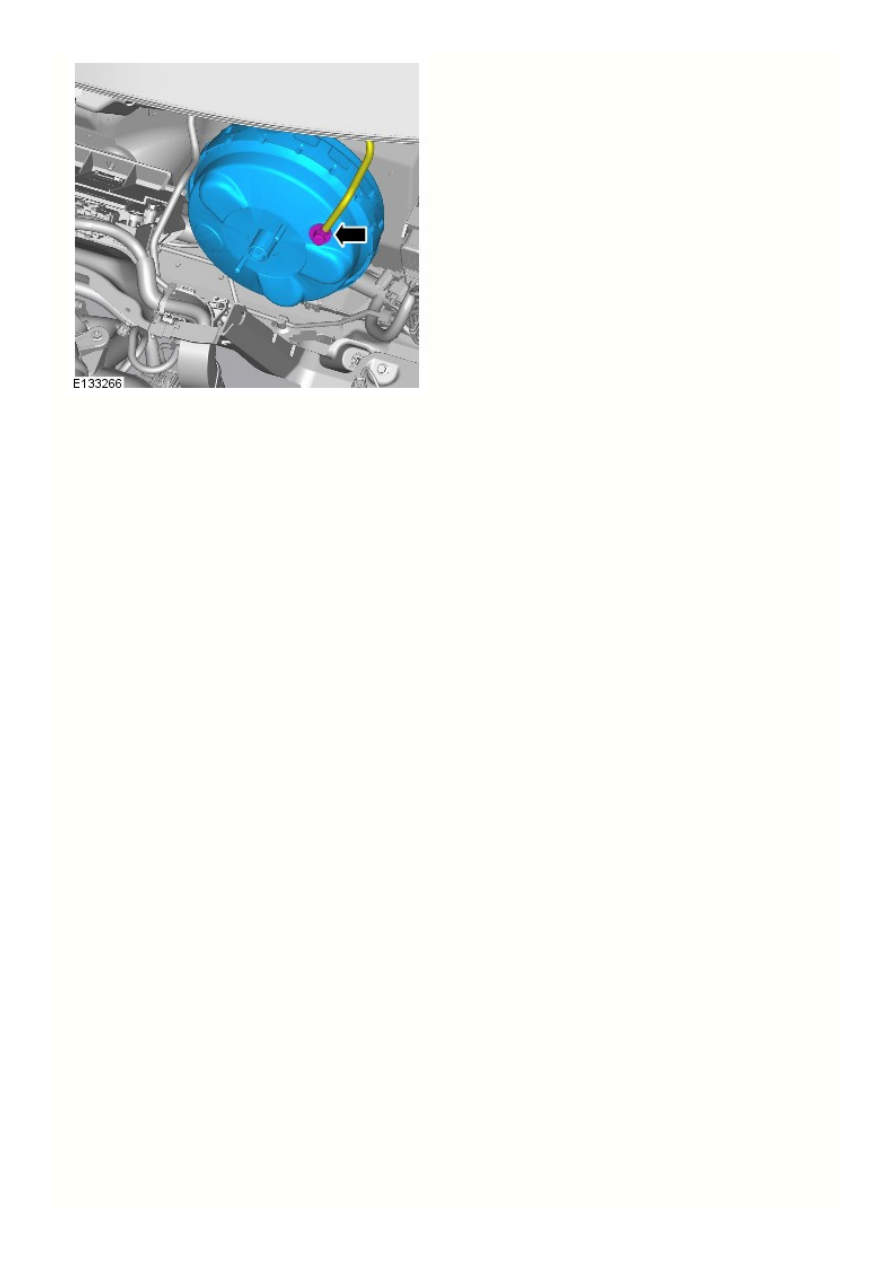

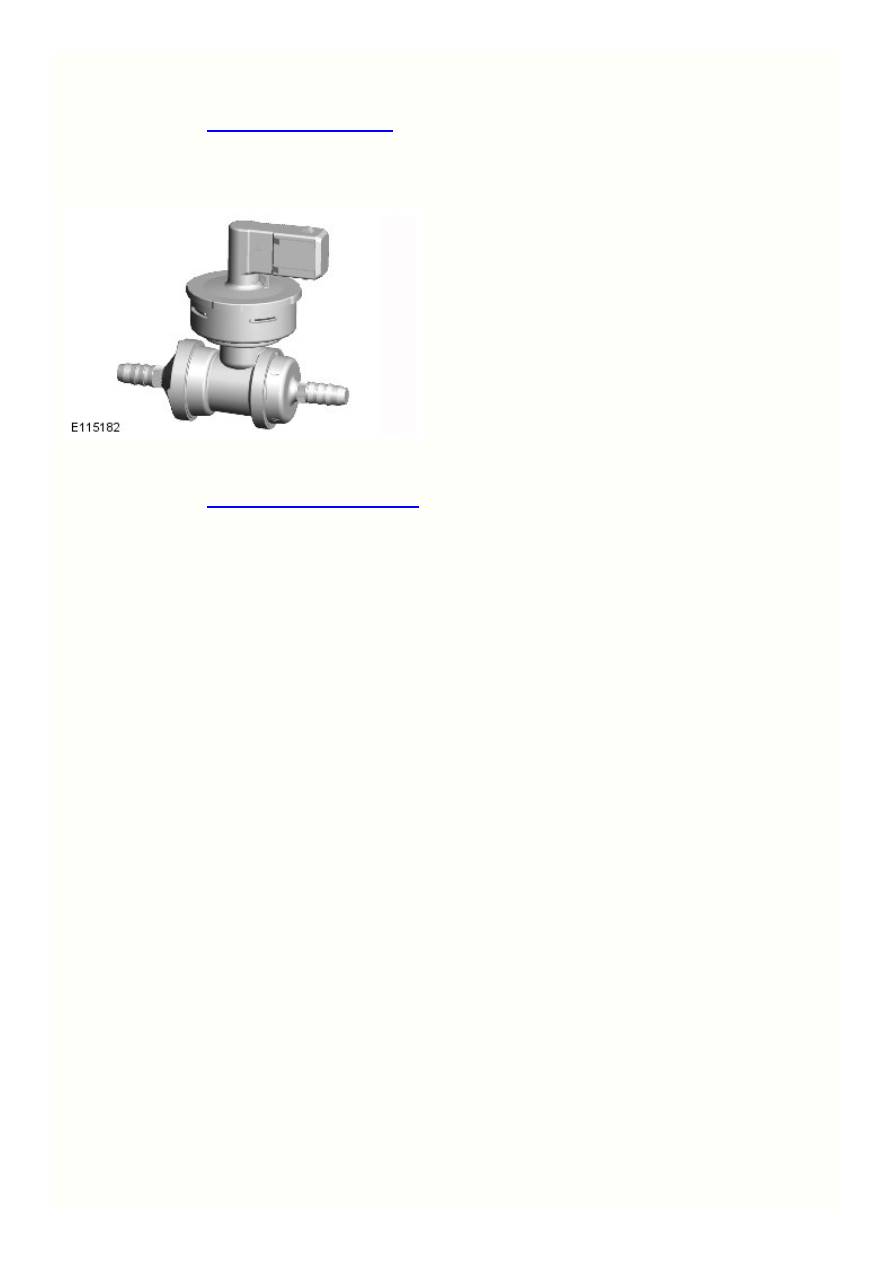

ДАТЧИК ВАКУУМА В ТОРМОЗНОЙ СИСТЕМЕ

Датчик вакуума в тормозной системе контролирует уровень вакуума в усилителе тормозов. Датчик установлен в вакуумной трубке и
соединен проводами с ECM.
Обратитесь к процедуре:

 (303-06A Система запуска - Дизельный двигатель TD4 2.2L, Описание и

Система запуска - переднеприводной

принцип действия).

7.

6.

5.

4.

3.

2.

1.

Вакуумный усилитель тормозов - Вакуумный усилитель тормозов

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие следует незамедлительно промыть



пораженный участок холодной водой.

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Для всех автомобилей

Переведите систему SRS в безопасный режим.

Обратитесь к процедуре: Standard Workshop Practices (100-00, Описание и
принцип действия).

Обратитесь к процедуре: Driver Lower Air Bag Module (501-20, Снятие и

установка).

Обратитесь к процедуре: Windshield Wiper Motor (501-16, Снятие и

установка).

Обратитесь к процедуре: Brake Master Cylinder (206-06, Снятие и

установка).

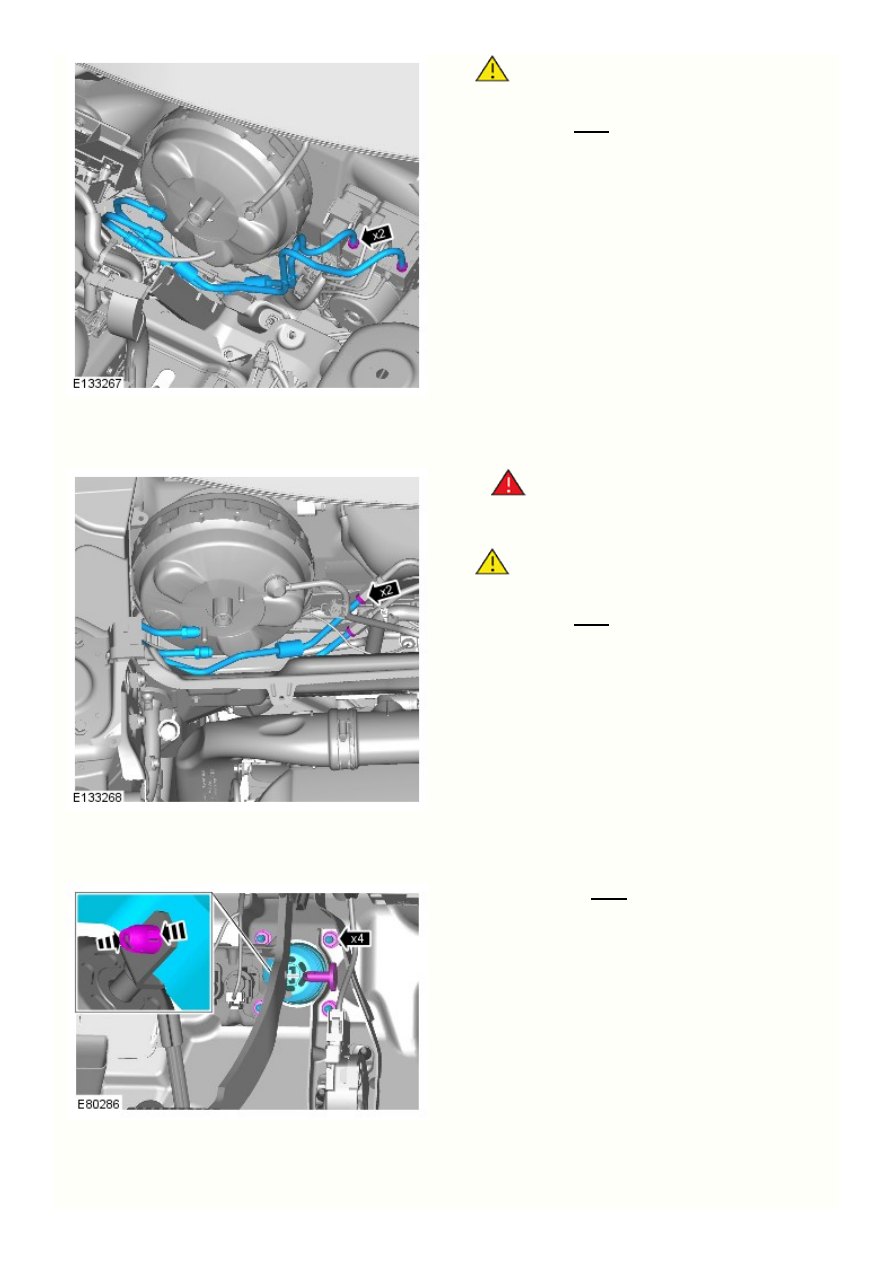

Автомобили с левосторонним рулевым управлением

Обратитесь к процедуре: Battery Tray (414-01, Снятие и установка).



Момент затяжки:

10 Nm

ПРЕДУПРЕЖДЕНИЕ: Утечка жидкости неизбежна;



используйте гигроскопическую ткань или емкость для сбора
жидкости.

10.

9.

8.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия.



Используйте новые заглушки.



Момент затяжки:

17 Nm

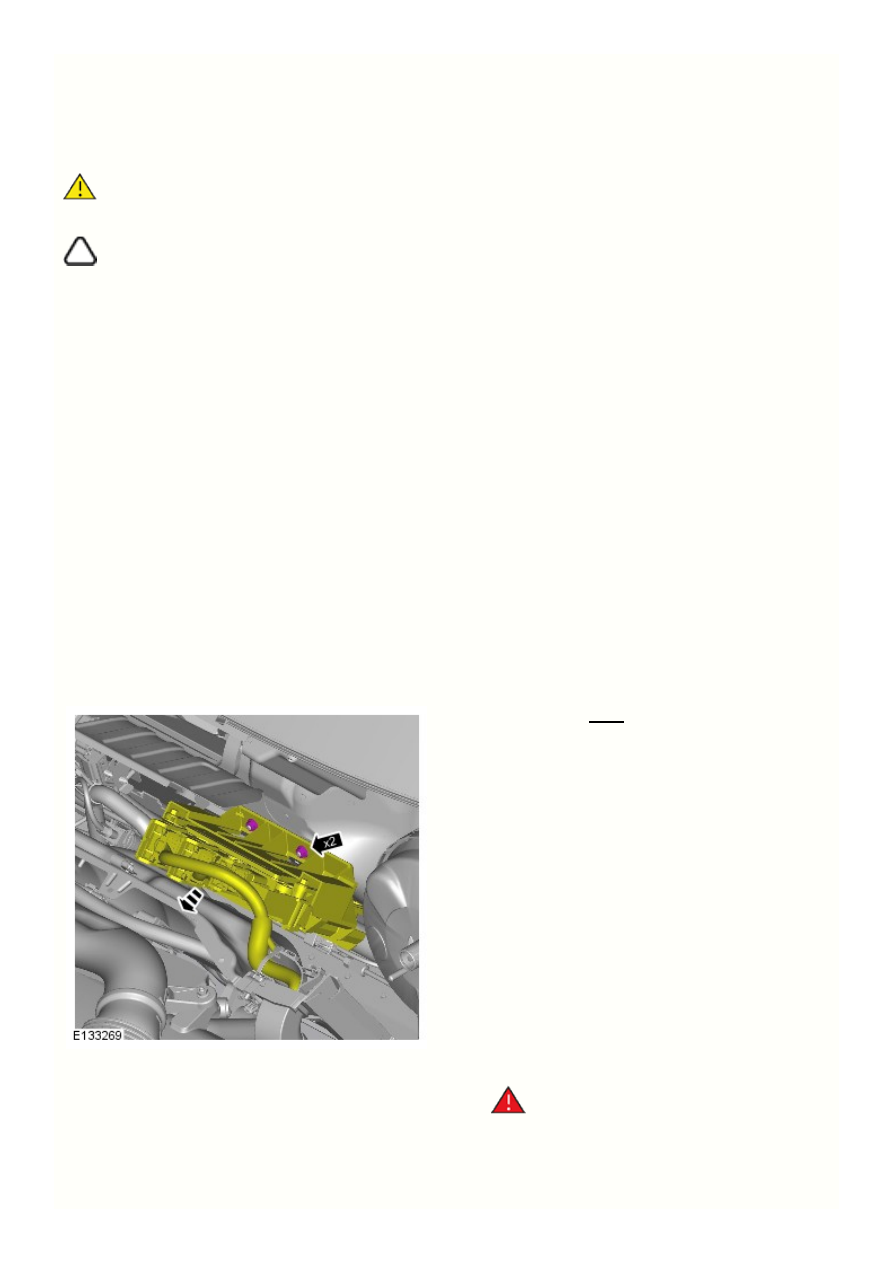

Автомобили с правосторонним рулевым управлением

ПРЕДУПРЕЖДЕНИЕ: Утечка жидкости неизбежна;



используйте гигроскопическую ткань или емкость для сбора
жидкости.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия.



Используйте новые заглушки.



Момент затяжки:

17 Nm

Для всех автомобилей



Момент затяжки:

25 Nm

1.

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.
