6.

5.

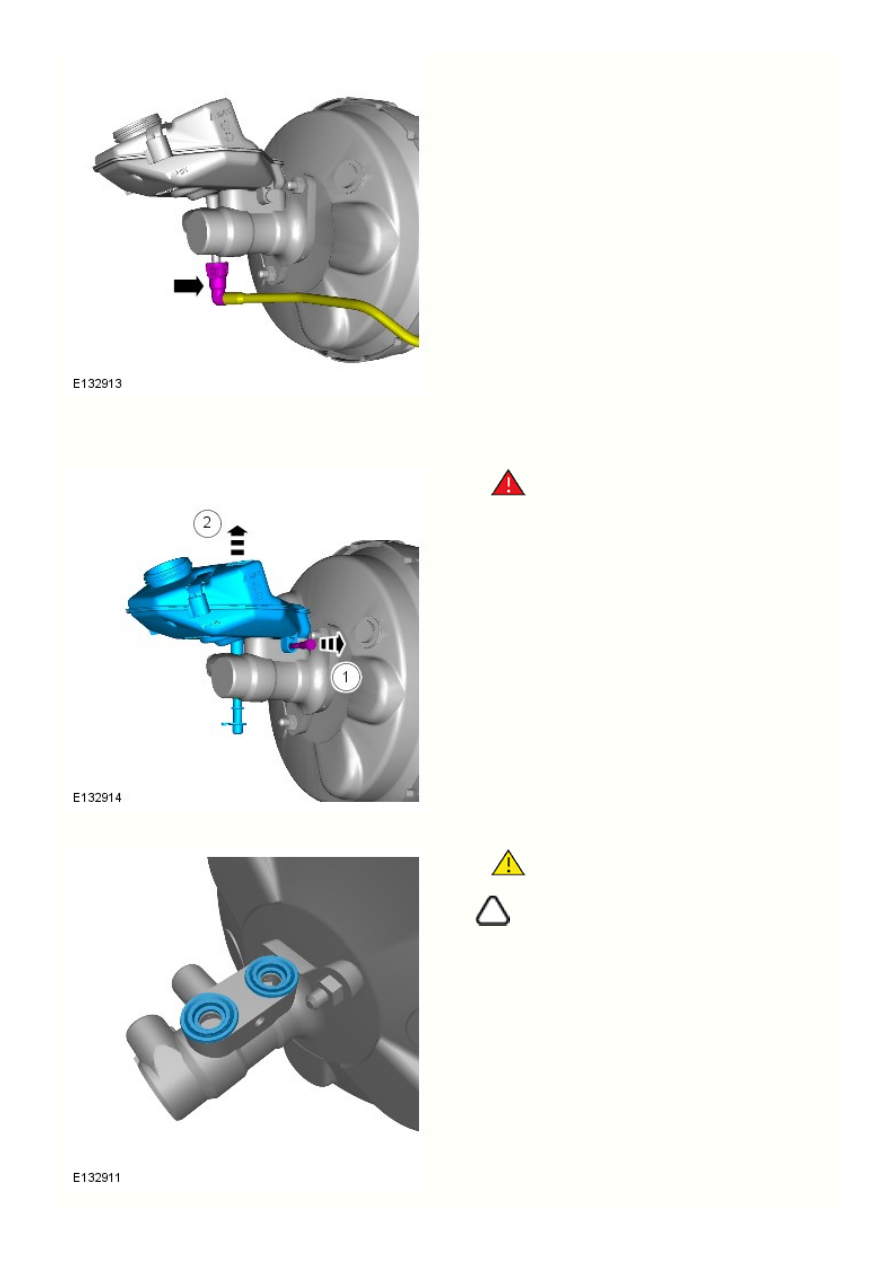

Для всех автомобилей

ПРЕДУПРЕЖДЕНИЕ: Утечка жидкости неизбежна;



используйте гигроскопическую ткань или емкость для сбора
жидкости.

ПРЕДОСТЕРЕЖЕНИЕ: Выбросьте уплотнения.



ПРИМЕЧАНИЕ: Заглушите все отверстия. Используйте



новые заглушки.

3.

2.

1.

Установка

Для всех автомобилей

ПРЕДОСТЕРЕЖЕНИЕ: Установите новые уплотнения.



Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.

Обратитесь к процедуре: Brake System Bleeding (206-00, Общие

процедуры).

Для автомобилей с механической коробкой передач

Обратитесь к процедуре: Clutch System Bleeding (308-00, Общие

процедуры).

Вакуумный усилитель тормозов -

Общие технические условия

Позиция

Спецификация

Тип вакуумного усилителя тормозов

Сдвоенная камера 203,20 мм и 228,60 мм (8,00 и 9,00 дюймов)

Коэффициент передачи

8:1

Спецификации моментов затяжки

Позиция

Нм фунтофут

фунтодюйм

Гайки между усилителем тормозов и кронштейном педали тормоза

25 18

221

Гайки главного тормозного цилиндра

25 18

221

Штуцер тормозной трубки диаметром 8 мм

17 12

150

Болты крепления вакуумного насоса тормозной системы к головке блока цилиндров

10 7

89

6

5

4

3

2

1

Поз.

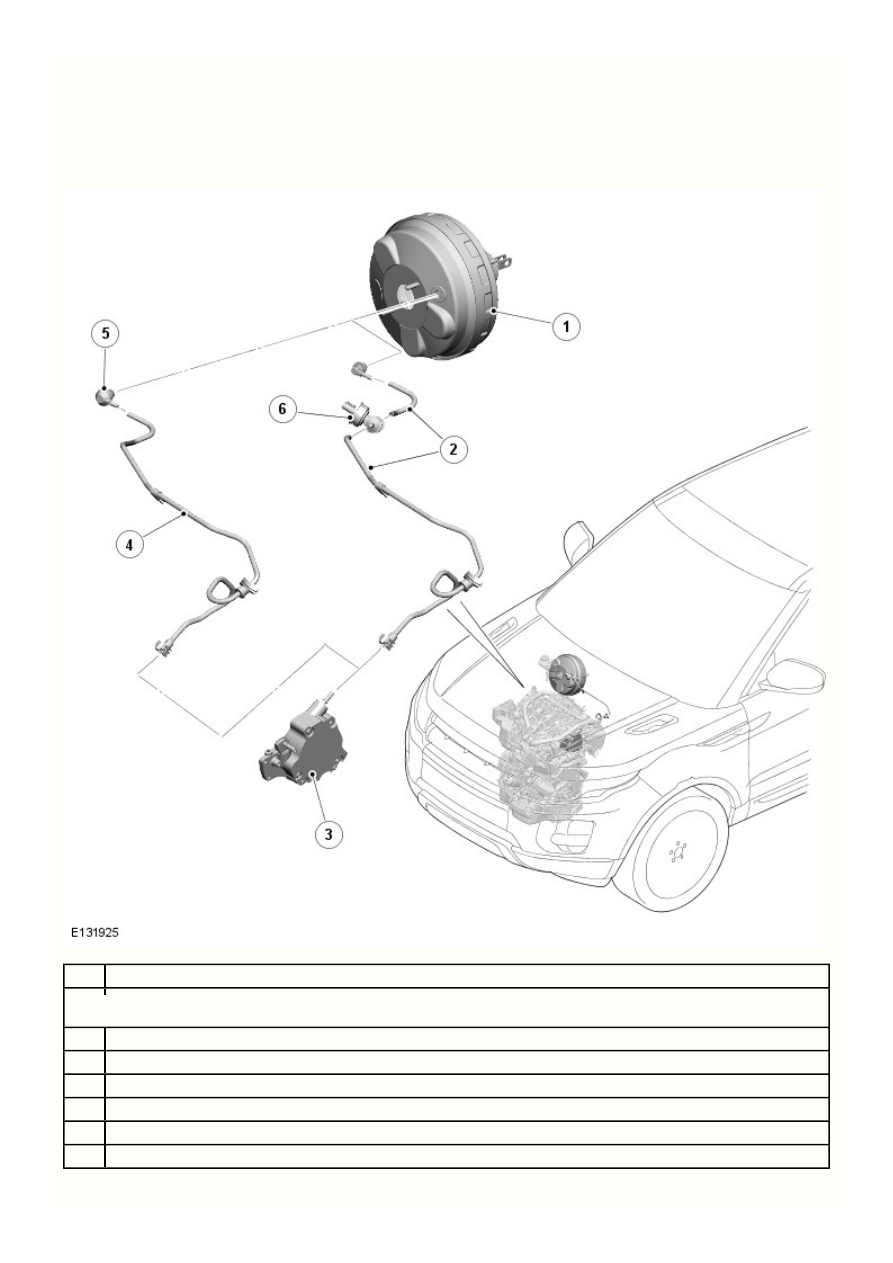

Вакуумный усилитель тормозов - Вакуумный усилитель тормозов   - Расположение
компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ - ДВИГАТЕЛЬ Td4 ОБЪЕМОМ 2,2 л

Наименование

ПРИМЕЧАНИЕ. Показано расположение для автомобилей с

 , на автомобилях с

RHD (правостороннее управление)

LHD

 расположение аналогично.

(левостороннее управление)

Усилитель тормоза

Вакуумная трубка (автомобили с системой "стоп-старт")

Вакуумный насос

Вакуумная трубка (автомобили без системы "стоп-старт")

Обратный клапан (автомобили без системы "стоп-старт")

Вакуумный датчик тормозной системы

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ - ДВИГАТЕЛЬ GTDI ОБЪЕМОМ 2,0 л
