4

3

2

1

Поз.

Наименование

ПРИМЕЧАНИЕ. Показано расположение для автомобилей с

 , на автомобилях с

 расположение аналогично.

RHD

LHD

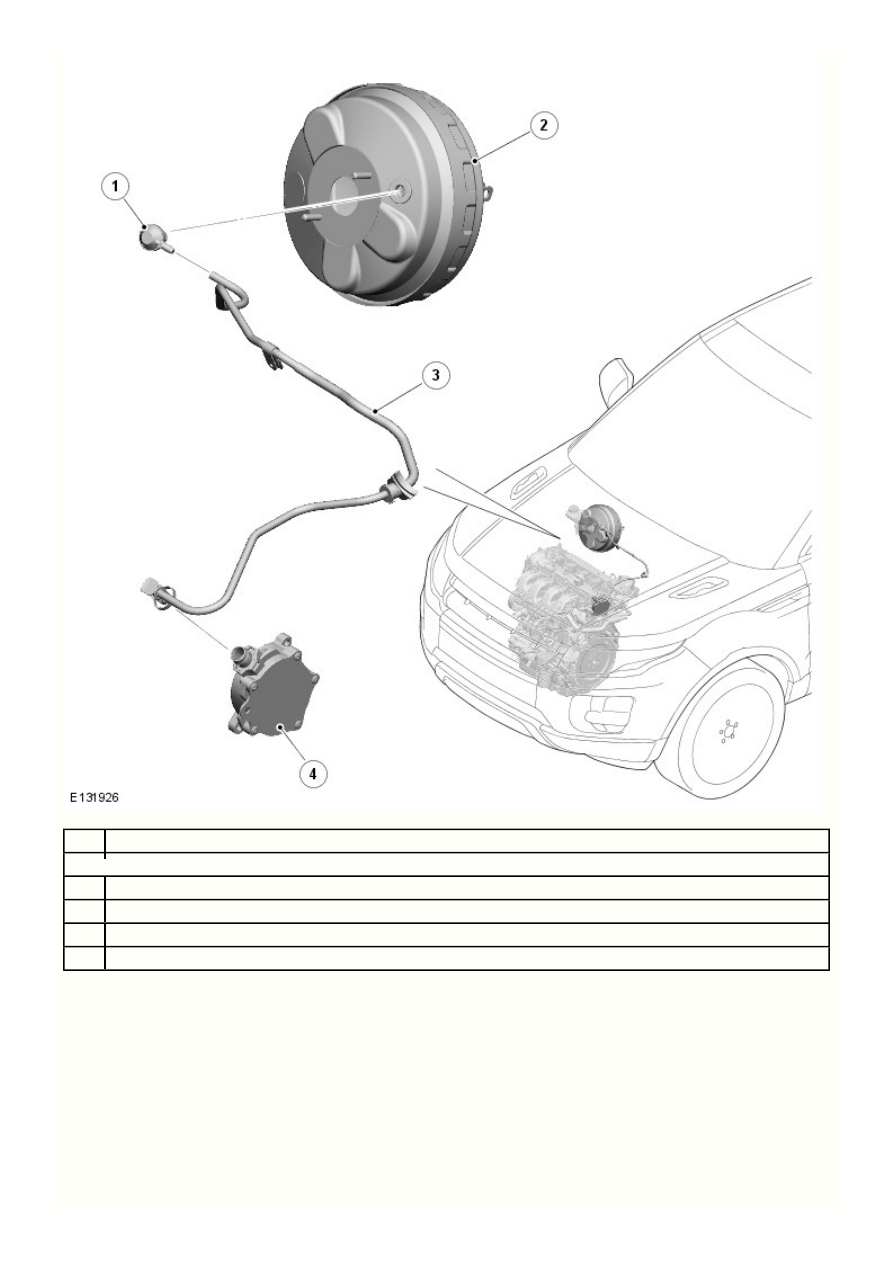

Обратный клапан

Усилитель тормоза

Вакуумная трубка

Вакуумный насос

Вакуумный усилитель тормозов - Вакуумный усилитель тормозов   - Обзор

Описание и принцип действия

КРАТКИЕ СВЕДЕНИЯ

Усиление работы тормозной системы осуществляется с помощью вакуумного неактивного усилителя тормозов. Разрежение,
требуемое для работы вакуумного усилителя тормозов, создается вакуумным насосом с приводом от двигателя.

Вакуумный насос и вакуумный усилитель тормозов соединяет жесткий пластиковый трубопровод. Автомобили, оснащенные
автоматической системой «Стоп/старт», в трубопроводе имеют датчик вакуума в тормозной системе. Обратный клапан, установленный
в передней части вакуумного усилителя тормозов или в датчике вакуума в тормозной системе, поддерживает вакуум, необходимый для
работы усилителя тормозов.

1.

3.

2.

1.

Передняя подвеска - Стойка переднего стабилизатора

Снятие и установка

Снятие

Примечания:

Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



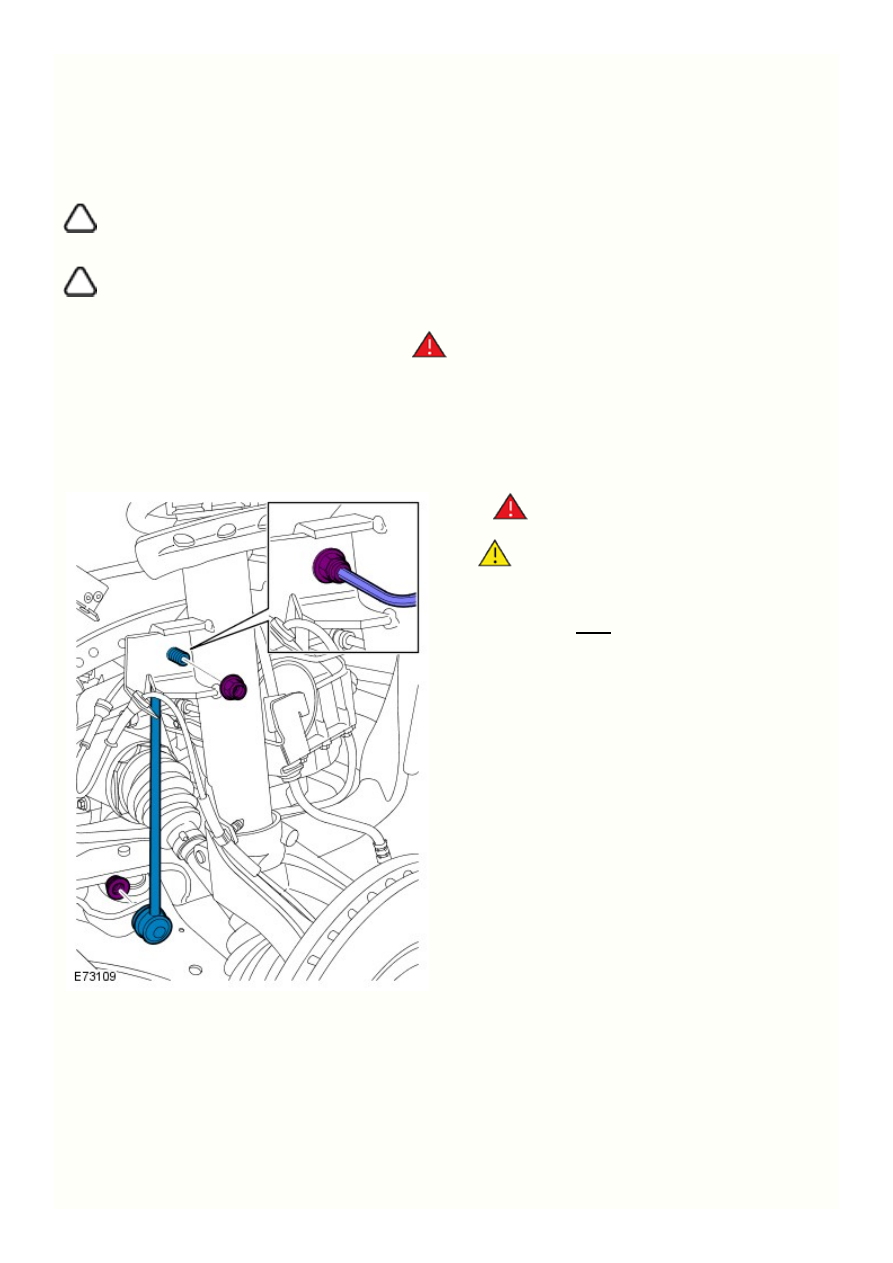

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Wheel and Tire (204-04, Снятие и установка).

ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.



ПРЕДОСТЕРЕЖЕНИЕ: С помощью торцового ключа



придержите шаровой шарнир от проворачивания при
откручивании гайки.



Момент затяжки:

60 Nm

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

2

1

B

A

Поз.

Вакуумный усилитель тормозов - Вакуумный усилитель тормозов   - Работа системы и
описание ее составных частей

Описание и принцип действия

Работа системы

Не используется.

Наименование элемента

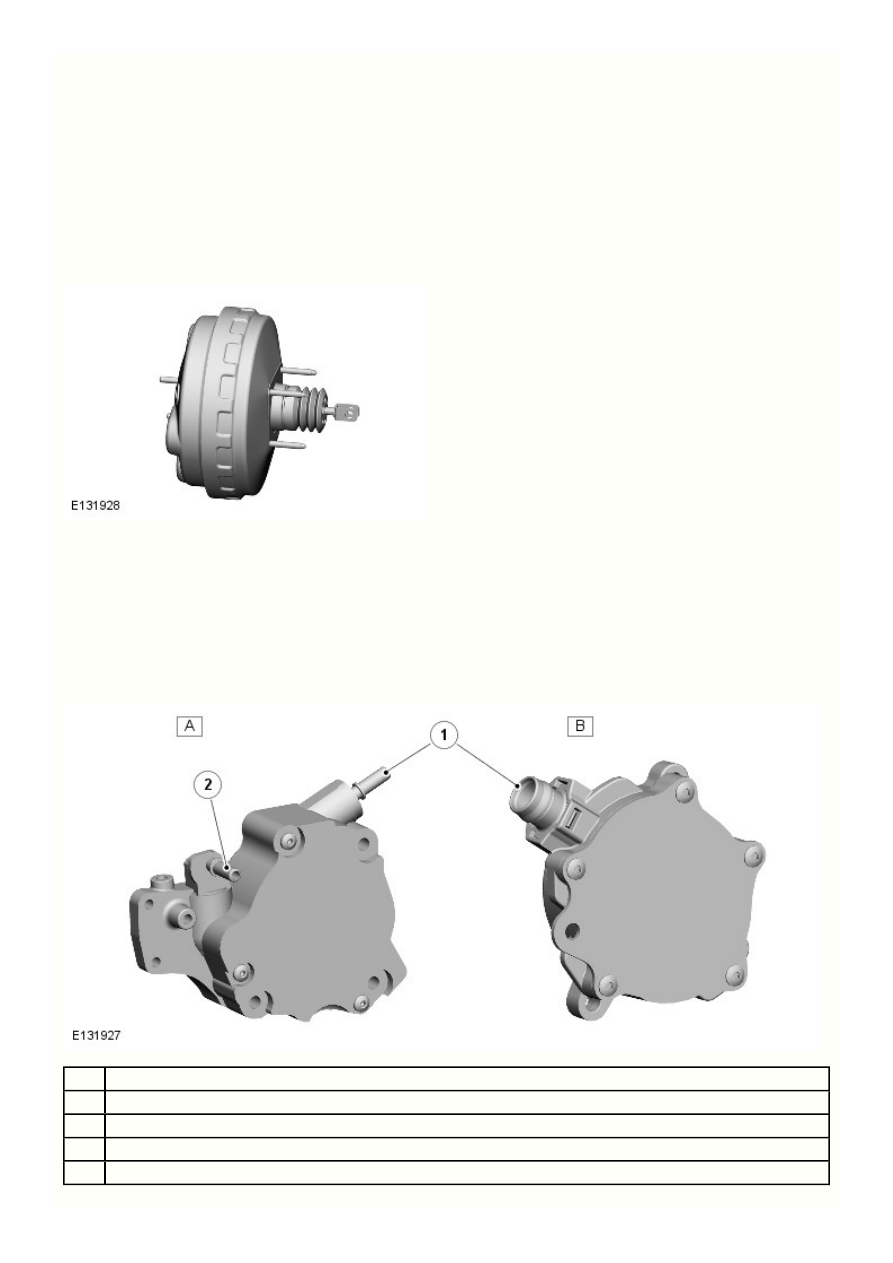

ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ

Усилитель тормозов расположен в моторном отсеке со стороны водителя, уплотнен на перегородке прокладкой и закреплен четырьмя
штифтами и стопорными гайками. Штанга толкателя усилителя тормозов крепится к педали тормоза с помощью штифта с головкой.
Выходной шток усилителя тормозов входит в главный поршень главного тормозного цилиндра.

Усилитель тормозов является компактным блоком, занимающим меньше места по сравнению со стандартным, что улучшает
характеристики безопасности автомобиля при столкновении. Блок устанавливается со спаренными мембранами диаметром 203,20 мм
(8,00 дюймов) и 228,60 мм (9,00 дюймов), которые работают как единое целое.

ВАКУУМНЫЙ НАСОС

Наименование

Вакуумный насос: дизельные двигатели

Вакуумный насос: бензиновые двигатели

Канал вакуумного усилителя тормозов

Канал

EGR (рециркуляция отработавших газов)
