Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Не следует заменять датчик без предварительного его снятия, очистки, установки на место и повторной проверки.
1. Поднимите автомобиль на 2-стоечном подъемнике.
2. Снимите обоих задних колеса.

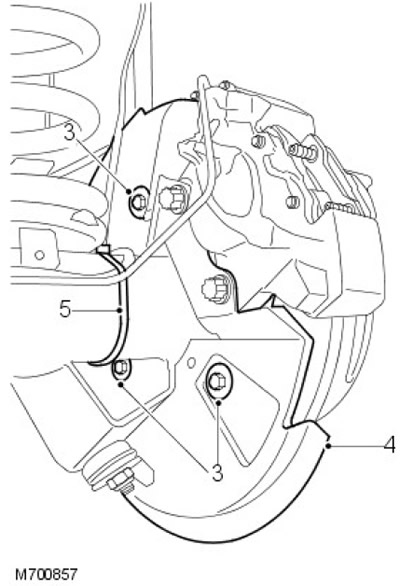

3. Выверните три болта крепления каждого щита тормозного диска к ступицам.
4. Снимите оба щита.
5. Снимите два хомутика крепления жгута электропроводки датчика к наружным концам моста.

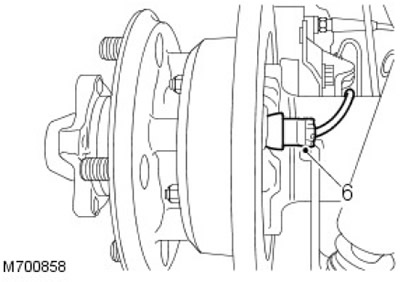

6. ПРЕДОСТЕРЕЖЕНИЕ: Не следует заменять датчик без предварительного его снятия, очистки, установки на место и повторной проверки.
Аккуратно снимите оба датчика со ступиц.

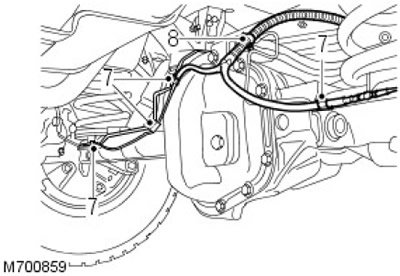

7. Отпустите четыре зажима крепления жгута электропроводки датчика к мосту.
8. Отпустите хомутик крепления жгута электропроводки к дифференциалу.
9. Отпустите три хомутика крепления жгута электропроводки к лонжерону шасси.
10. Рассоедините электрический разъем датчика.
11. Снимите датчик в сборе со жгутом электропроводки.
Установка
1. Установите датчик в сборе со жгутом электропроводки на автомобиль и состыкуйте электрический разъем.
2. Нанесите смазку на оба датчика.
3. ПРЕДОСТЕРЕЖЕНИЕ: Тщательно очистите датчики перед их установкой.
Аккуратно установите оба датчика на ступицы.
4. С помощью хомутиков зафиксируйте жгут электропроводки на мосте и дифференциале.
5. С помощью зажимов зафиксируйте жгут электропроводки на мосте.
6. С помощью хомутиков зафиксируйте жгут электропроводки на шасси.
7. Установите оба щита на ступицы и закрепите их болтами.
8. Установите задние колеса и затяните усилием 130 Нм.
9. Опустите автомобиль.
