Defender (2007+). Модуль антиблокировочной системы тормозов (ABS)




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите подушку правого переднего сиденья.

За дополнительной информацией обратитесь к главе: Подушка переднего сиденья (501-10 Сиденье, Снятие и установка).

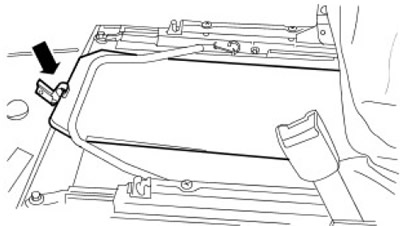

3. Снимите крышку модуля антиблокировочной системы тормозов (ABS). Освободите зажим.

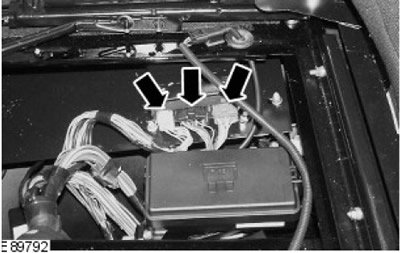

4. Отсоедините три электрических разъема от модуля ABS.

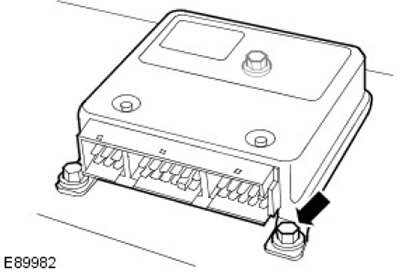

5. Снимите модуль ABS. Выверните 3 болта.








Установка


1. Установите модуль ABS. Затяните болты (момент затяжки 10 Нм).

2. Подсоедините электрические разъемы модуля ABS.

3. Установите крышку модуля ABS. Зафиксируйте зажим.

4. Установите подушку правого переднего сиденья.

За дополнительной информацией обратитесь к главе: Подушка переднего сиденья (501-10 Сиденье, Снятие и установка).

5. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
