Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

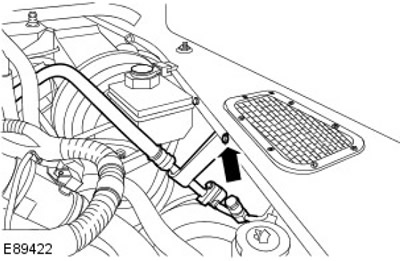

2. Освободите трубку высокого давления кондиционера. Выверните болт.

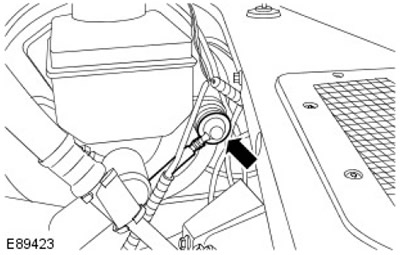

3. Отсоедините вакуумный шланг усилителя тормозной системы.

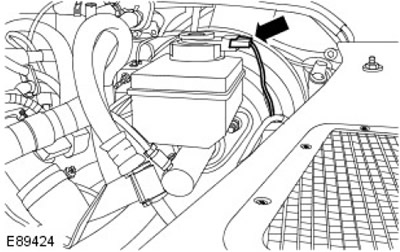

4. Отсоедините два электрических разъема от индикатора, сигнализирующего о достижении низкого уровня тормозной жидкости.

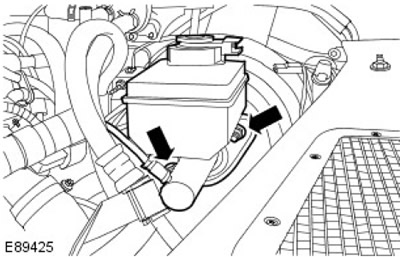

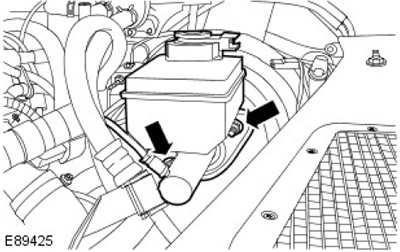

5. Снимите главный тормозной цилиндр. Выверните 2 гайки.
6. ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны - аналогично.

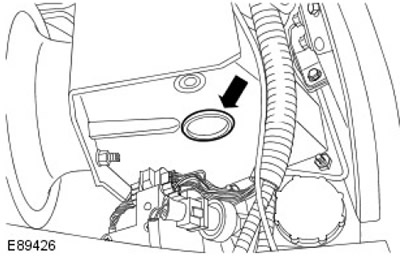

Снимите 2 уплотняющих кольца с коробки педали тормоза.
7. Снимите штифт усилителя тормозов. Снимите и отбракуйте шплинт.
8. ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны - аналогично.

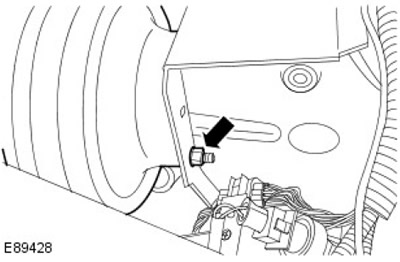

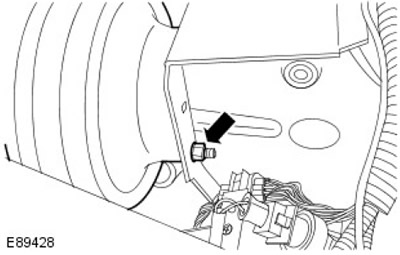

Снимите усилитель тормозов. Выверните 2 гайки.
Установка
1. Установите элементы на место, действуя в обратной последовательности. Затяните (момент затяжки 14 Нм).
2. Затяните (момент затяжки 26 Нм).
3. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
