Специальный инструмент
 205-857 Remover, Halfshaft |
Общее оборудование: Powertrain Jack
ПРИМЕЧАНИЕ: В данной процедуре двигатель снимается вместе с коробкой передач.
1. Поднимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
2. Снимите крышку и отсоедините провод "массы" от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
3. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
4. Снимите панель камеры повышенного давления. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).
5. Снимите консоль аккумулятора. Обратитесь к процедуре: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
6. Снимите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).
7. Слейте охлаждающую жидкость. Обратитесь к процедуре: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03B Охлаждение двигателя - 2.2L Duratorq - Td4, Общие процедуры).
8. Снимите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
9. Выпустите хладагент из кондиционера. Обратитесь к процедуре: Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (412-00 Система климат-контроля – Общие сведения, Общие процедуры).
10. Снимите нижний стержень стабилизатора двигателя. Обратитесь к процедуре: Изолятор нижней опоры двигателя (303-01A Двигатель - 3.2L NA - I6, Снятие и установка).
11. Снимите передний подрамник в сборе. Обратитесь к процедуре: Передний подрамник (502-00 Уни-кузов, подрамник и система крепления, Снятие и установка).
12. Откачайте рабочую жидкость из бачка усилителя рулевого управления.

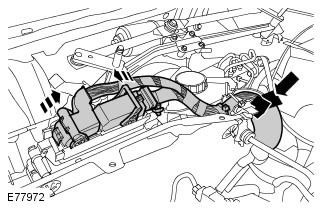

13. Отсоедините блок управления двигателем (ECM).

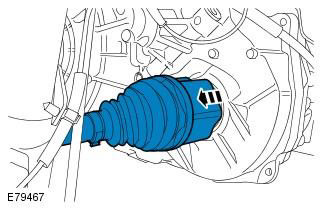

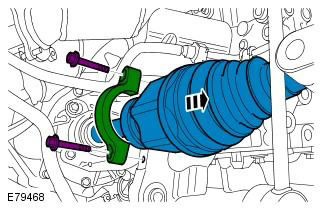

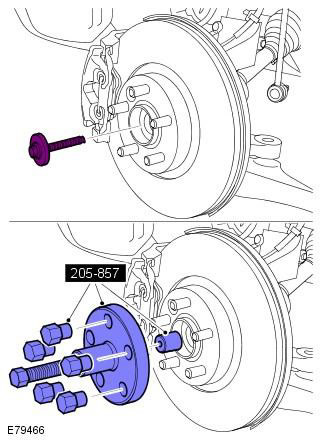

14. Снимите левую и правую полуоси. Специальный инструмент: 205-857
15. Снимите левую полуось.
16. Снимите правую полуось.
17. Для получения доступа отведите рычаги подвески в стороны и привяжите их.

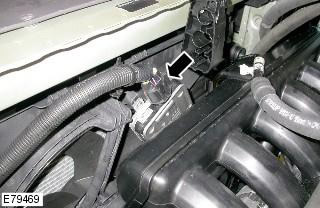

18. Расстыкуйте электрический разъем вентилятора охлаждения.
19. Снимите канал воздухозабора.

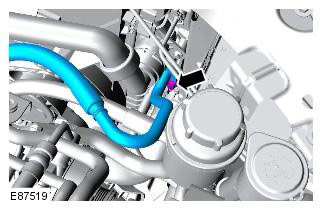

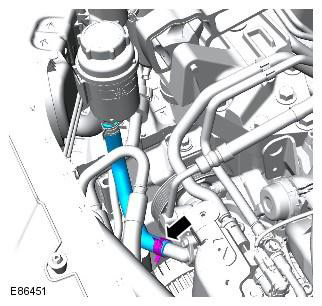

20. Отсоедините возвратную магистраль от насоса рулевого усилителя.
ПРЕДОСТЕРЕЖЕНИЕ: Подготовьтесь к сбору проливаемой жидкости.

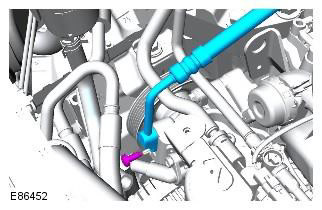

21. Снимите трубопровод высокого давления рулевого усилителя.
22. Отбракуйте уплотнение. Заглушите все отверстия.

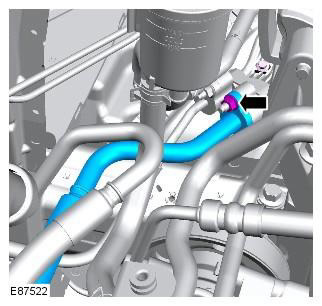

23. Отсоедините магистраль низкого давления хладагента компрессора кондиционера (А/С).
Отбракуйте уплотнение. Заглушите все отверстия.

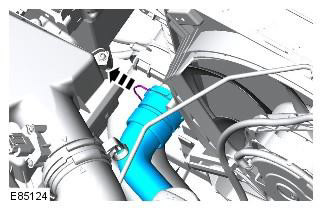

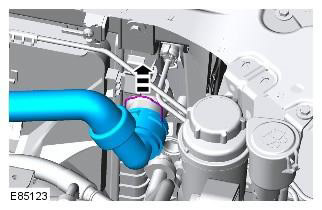

24. Снимите верхний шланг.

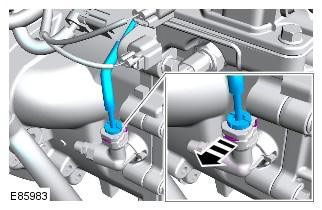

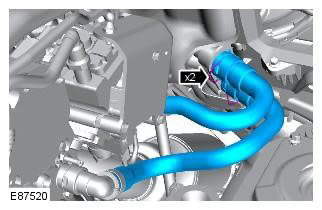

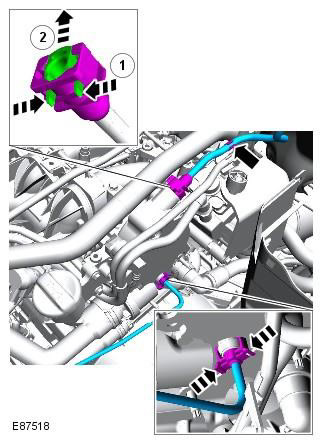

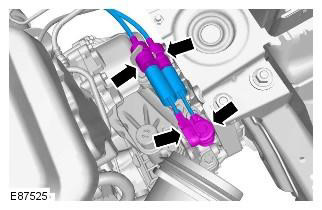

25. Отсоедините 2 топливных магистрали.
ПРЕДОСТЕРЕЖЕНИЕ: Подготовьтесь к сбору проливаемого топлива.
26. Освободите 2 топливных магистрали.
27. Отсоедините нижний шланг.

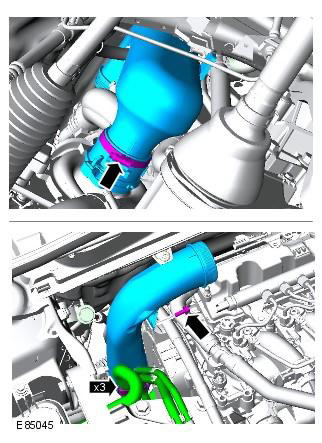

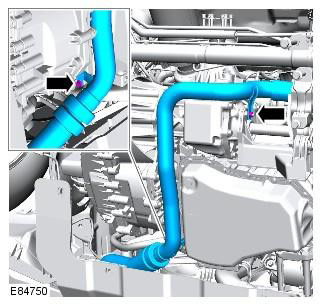

28. Снимите впускной трубопровод охладителя наддувочного воздуха.

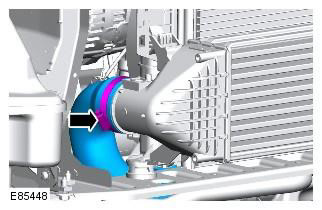

29. Отсоедините выпускной шланг охладителя наддувочного воздуха.

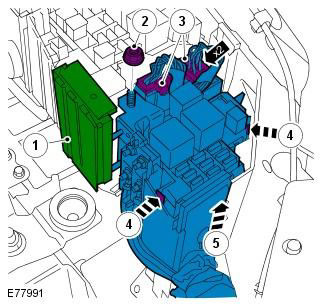

30. Отсоедините жгут электропроводки двигателя.

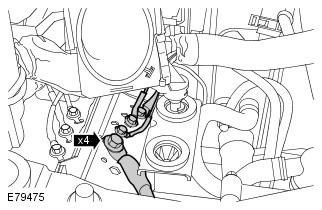

31. Левая сторона: Освободите 4 кабеля "массы" моторного отсека.

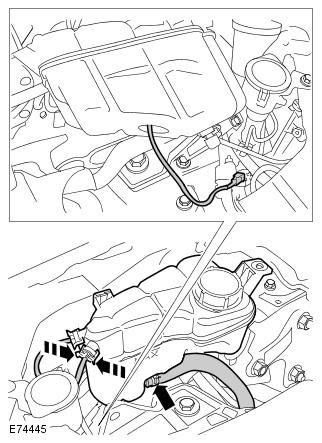

32. Снимите расширительный бачок.

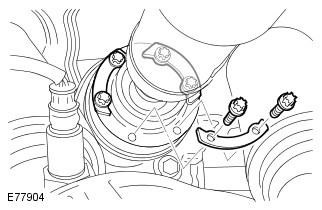

33. Отсоедините приводной вал от фланца привода коробки передач.
34. Отсоедините 2 шланга отопителя от перегородки.
35. Отсоедините шланг рабочей жидкости сцепления.
ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок следует незамедлительно промыть холодной водой.

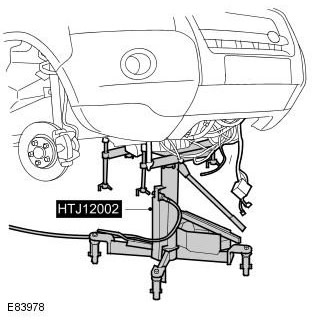

36. Подоприте двигатель. Общее оборудование: Powertrain Jack

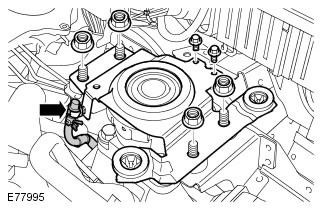

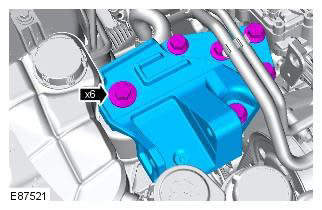

37. Снимите левый кронштейн опоры двигателя.

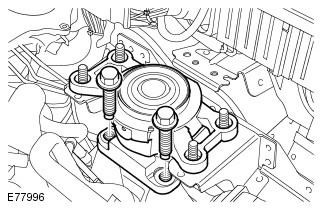

38. Снимите левую опору двигателя.
39. Правая сторона: Высвободите опору двигателя.

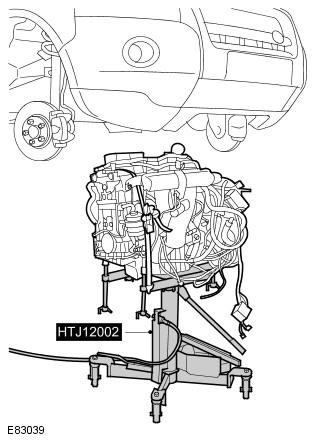

40. Воспользовавшись помощью второго механика, аккуратно снимите двигатель и коробку передач.
