Freelander 2. Описание охлаждения двигателя 2.2L Duratorq Td4

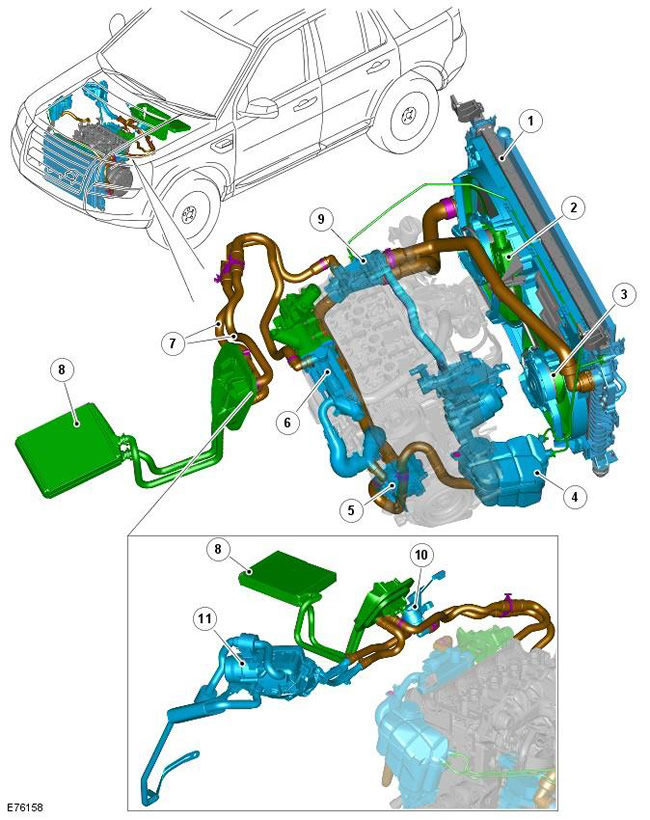

Расположение элементов








Поз. № запасной части Наименование
1 - Радиатор
2 - Модуль управления сдвоенным электровентилятором
3 - Сдвоенный электровентилятор в сборе
4 - Бачок охлаждающей жидкости со встроенным датчиком уровня
5 - Насос охлаждающей жидкости двигателя
6 - Теплообменник клапана рециркуляции отработавших газов (EGR)
7 - Соединительные шланги отопителя
8 - Радиатор отопителя системы управления микроклиматом
9 - Модуль управления температурой
10 - Дополнительный насос охлаждающей жидкости (для рынков с холодным климатом)
11 - Дополнительный отопитель, работающий на топливе (FFBH) (для рынков с холодным климатом)

Основное требование, предъявляемое к системе охлаждения дизельного двигателя TD4, - регулировать рабочую температуру двигателя, поддерживая ее в оптимальном диапазоне при любых климатических и эксплуатационных условиях. Дополнительные функции системы охлаждения - обеспечивать охлаждение системы EGR, системы смазки двигателя и системы смазки коробки передач (только варианты с автоматической коробкой передач).

Трубопроводы и шланги системы охлаждения имеют быстродействующие муфты, обеспечивающие легкий доступ при обслуживании системы.

На автомобилях, предназначенных для рынков с холодным климатом, система охлаждения модифицирована и включает в себя дополнительный отопитель, работающий на топливе, (FFBH) и дополнительный насос охлаждающей жидкости. FFBH обеспечивает дополнительное отопление салона автомобиля.

За дополнительной информацией обратитесь к главе: Вспомогательный топливный обогреватель (412-02 Дополнительный климат-контроль, Описание и принцип действия).
