Freelander 2. Уравновешивающий вал в сборе двигателя 2.2L Duratorq Td4




Специальный инструмент




303-1270 Timing Pin, Crankshaft

303-1328 Timing Plate, Balance Shafts

303-1329 Locking Tool, Balance Shafts

ПРИМЕЧАНИЕ: Данная процедура содержит в себе только подробности снятия и установки, если необходима проверка зазора, ее необходимо выполнить прежде, чем узел уравновешивающих валов будет снят с блока двигателя.



Снятие


1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите правое переднее колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

4. Снимите удлинитель масляного картера. Обратитесь к процедуре: Удлиненная часть масляного поддона (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

5. Снимите стартер. Обратитесь к процедуре: Стартер (303-06B Система запуска - 2.2L Duratorq - Td4, Снятие и установка).

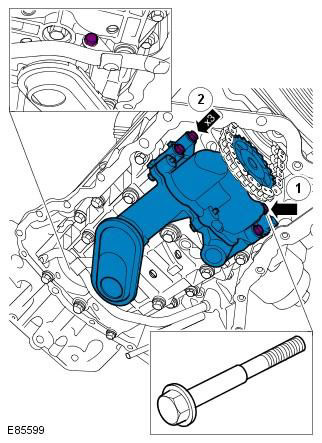

6. ПРЕДОСТЕРЕЖЕНИЕ: Отметьте положение установки элемента перед его снятием.

ПРИМЕЧАНИЕ: Ступенчатый болт в позиции 1 фиксирует маслонасос.

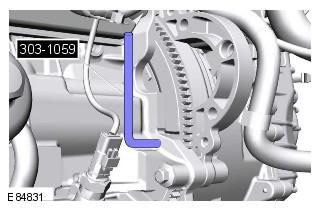

7. Поверните коленвал и установите приспособление установки момента впрыска. Специальный инструмент: 303-1270

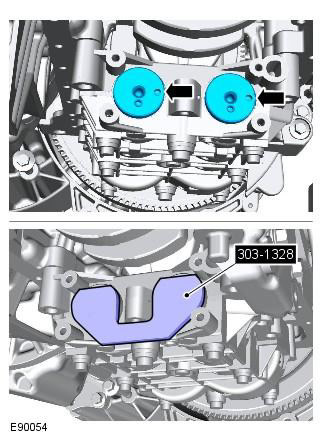

8. Установите синхронизирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1328

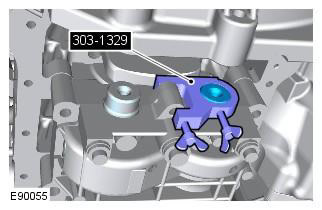

9. Установите блокирующее приспособление уравновешивающего вала. Специальный инструмент: 303-1329

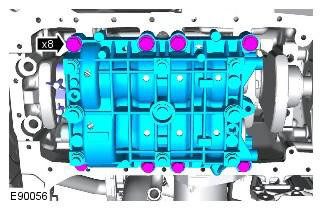

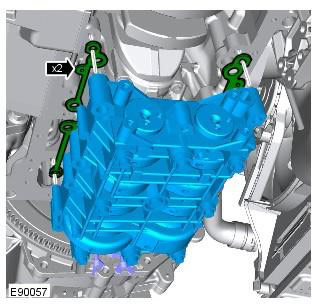

10. Снимите узел уравновешивающих валов.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте положение установки элемента перед его снятием.






11. Снимите 2 регулировочных шайбы.

Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии. Соблюдайте абсолютную чистоту при обращении с этими элементами.

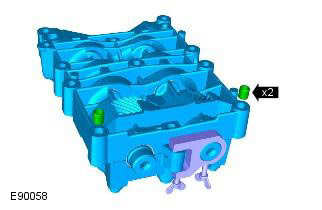

12. Снимите установочные штифты.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если элемент снимается только для получения доступа.








Установка


1. Установите установочные штифты.

2. Установите регулировочные шайбы.

Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии. Соблюдайте абсолютную чистоту при обращении с этими элементами.

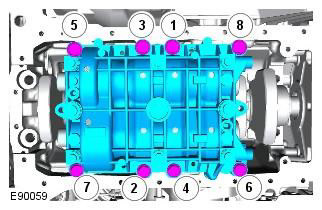

3. Равномерно в 2 этапа затяните болты в указанной последовательности. Момент затяжки: Этап 1: 5 Nm. Этап 2: 22 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности и удалите с них ржавчину и инородный материал.

ПРИМЕЧАНИЕ: Установите этот элемент в положение, отмеченное при снятии.






4. Снимите синхронизирующее и блокирующее приспособление уравновешивающего вала.

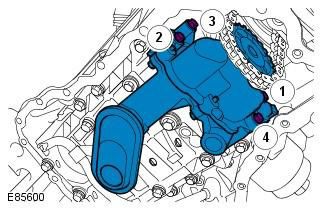

5. Равномерно в 2 этапа затяните болты в указанной последовательности. Момент затяжки: Этап 1: 7 Nm. Этап 2: 9 Nm

Очистите сопрягаемые поверхности от инородного материала. Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии.






6. Уберите приспособление установки момента впрыска. Специальный инструмент: 303-1270

7. Установите удлинитель масляного картера. Обратитесь к процедуре: Удлиненная часть масляного поддона (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

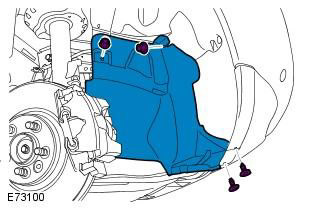

8. Установите удлинительную панель брызговика крыла.

9. Установите стартер. Обратитесь к процедуре: Стартер (303-06B Система запуска - 2.2L Duratorq - Td4, Снятие и установка).

10. Установите переднее колесо в сборе с шиной. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

11. Подсоедините провод массы к аккумулятору и установите крышку. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
