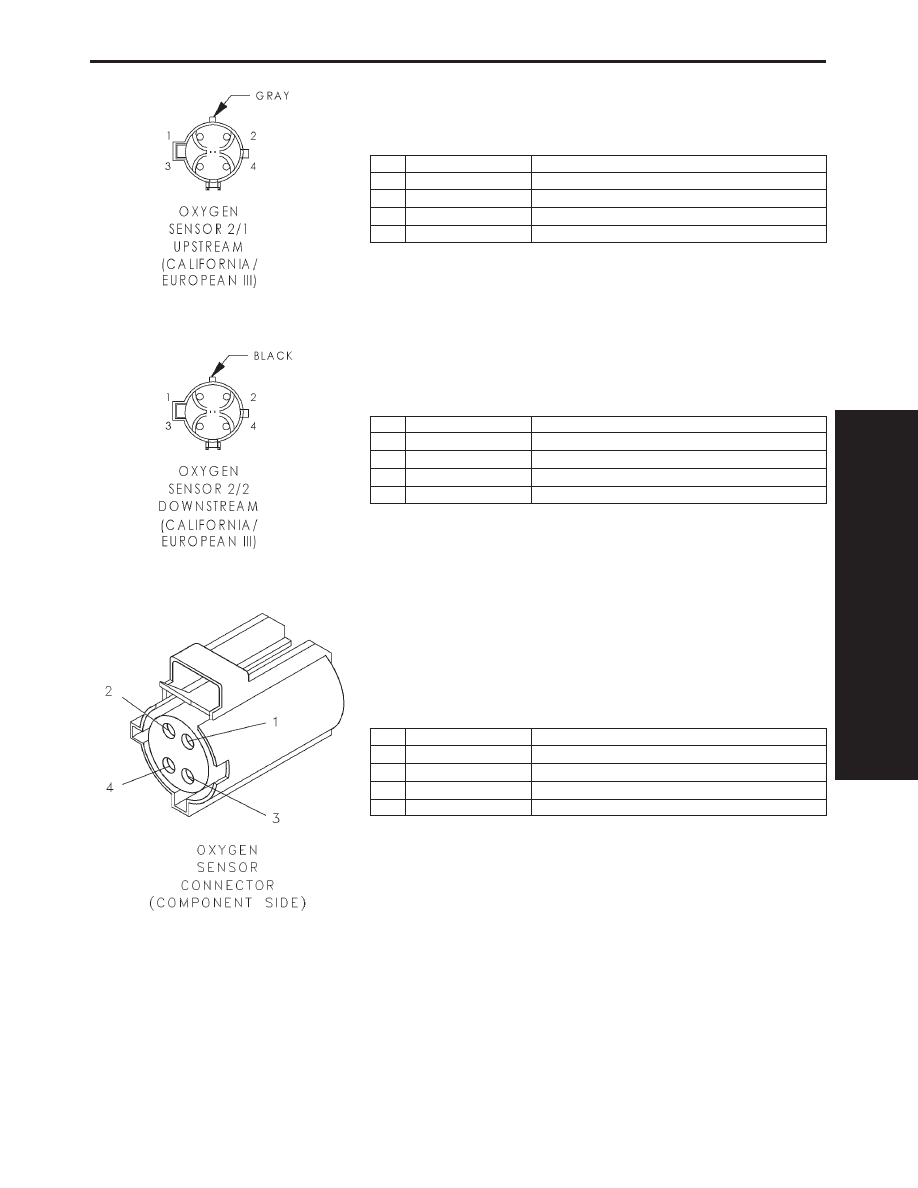

OXYGEN SENSOR 2/1 UPSTREAM (CALIFORNIA/EUROPEAN III) - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

A42 20DG

OXYGEN SENSOR RELAY OUTPUT

2

Z1 20BK

GROUND

3

K167 20BR/YL

SENSOR GROUND

4

K241 18LG/RD

OXYGEN SENSOR 2/1 SIGNAL

OXYGEN SENSOR 2/2 DOWNSTREAM (CALIFORNIA/EUROPEAN III) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A242 20VT/OR

OXYGEN SENSOR RELAY OUTPUT

2

Z1 20BK

GROUND

3

K167 20BR/YL

SENSOR GROUND

4

K341 18TN

OXYGEN SENSOR 2/2 SIGNAL

OXYGEN SENSOR CONNECTOR - 4 WAY (COMPONENT SIDE)

CAV

CIRCUIT

FUNCTION

1

-

GROUND

2

-

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

OXYGEN SENSOR GROUND

4

-

OXYGEN SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

281

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

282

CONNECTOR PINOUTS

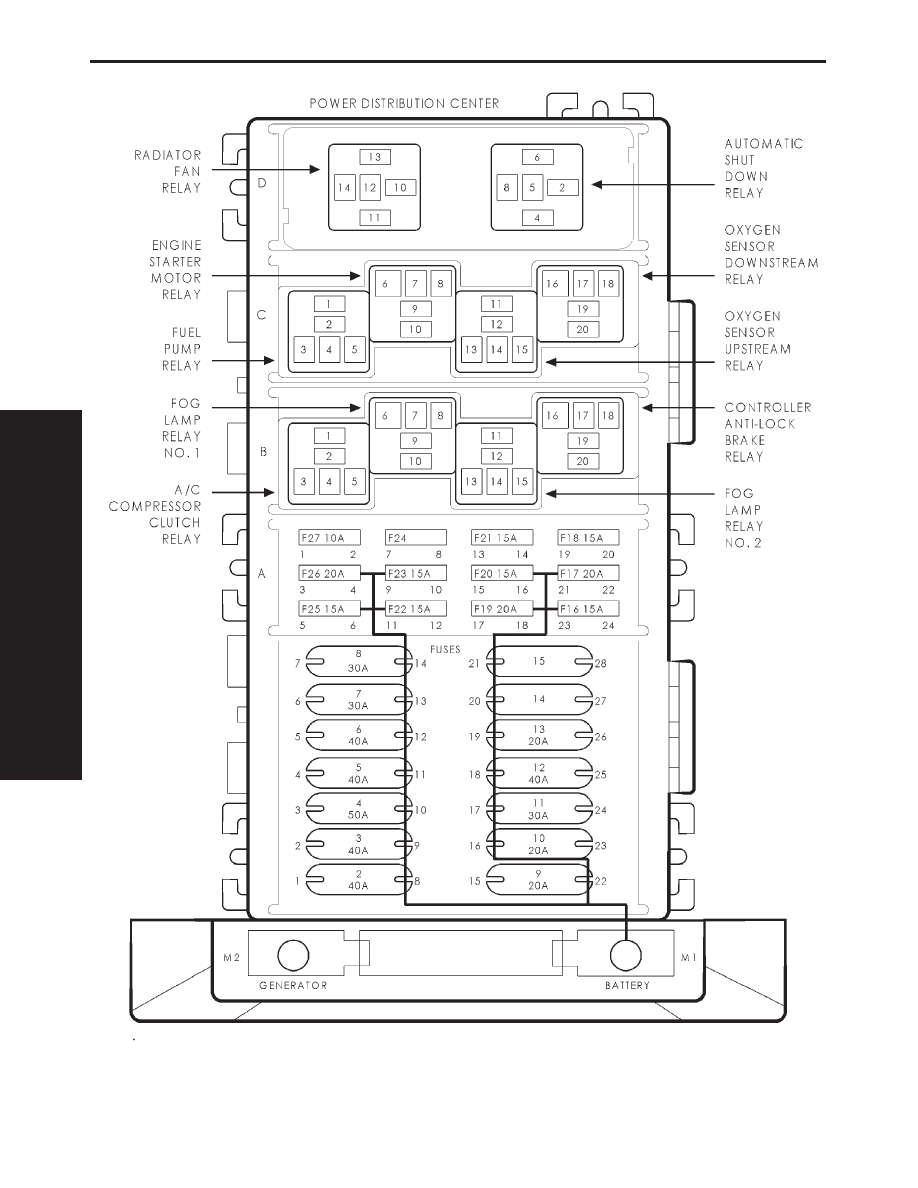

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

40A

A1 12RD

FUSED B(+)

3

40A

A2 12PK/BK

FUSED B(+)

4

50A

A7 10RD/BK

FUSED B(+)

5

40A

F141 12LG/RD

FUSED B(+)

6

40A

A111 12RD/LG

FUSED B(+)

7

30A

A3 14RD/WT

FUSED B(+)

7

30A

A3 14RD/WT (DRL)

FUSED B(+)

8

30A

A16 14RD/LG

FUSED B(+)

9

20A

A17 16RD/BK

FUSED B(+)

9

20A

A17 16RD/BK

FUSED B(+)

10

20A

A41 16YL

FUSED B(+)

11

30A

A4 12BK/PK

FUSED B(+)

12

(ABS)

40A

A10 12RD/DG

FUSED B(+)

13

(ABS)

20A

A20 12RD/DB

FUSED B(+)

14

-

-

-

15

-

-

-

16

15A

M1 20PK

FUSED B(+)

17

20A

F99 18RD

FUSED B(+)

18

15A

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

19

20A

F34 18TN/BK

FUSED B(+)

20

15A

L9 20BK/PK

FUSED B(+)

21

15A

F142 18DG/WT

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

22

15A

A61 14DG/BK

FUSED B(+)

23

15A

F32 20PK/DB

FUSED B(+)

24

-

-

-

25

15A

F61 20WT/OR

FUSED B(+)

26

20A

F75 16VT

FUSED B(+)

27

(ABS)

10A

F1 20DB/GY

A17 16RD/BK

A/C COMPRESSOR CLUTCH RELAY (GAS)

CAV

CIRCUIT

FUNCTION

B1

A17 16RD/BK

FUSED B(+)

B2

C3 16DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

B3

C13 18DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

B4

-

-

B5

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

AUTOMATIC SHUT DOWN RELAY (GAS)

CAV

CIRCUIT

FUNCTION

D2

A16 14RD/LG

FUSED B(+)

D4

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

D5

-

-

D6

K51 18DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

D8

A999 16RD

AUTOMATIC SHUT DOWN RELAY OUTPUT

D8

A999 16RD

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

283

CONNECTOR PINOUTS

CONTROLLER ANTILOCK BRAKE RELAY (GAS)

CAV

CIRCUIT

FUNCTION

B16

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

B17

Z1 20BK

GROUND

B17

Z1 20BK (ABS EXCEPT
DRL)

GROUND

B18

G83 18GY/BK

ABS RELAY CONTROL

B19

-

-

B20

G19 20LG/OR

ABS WARNING INDICATOR DRIVER

ENGINE STARTER MOTOR RELAY (A/T GAS)

CAV

CIRCUIT

FUNCTION

C6

T41 20BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

C6

T41 20BK/WT

PARK/NEUTRAL POSITION SWITCH SENSE

C7

-

-

C8

F45 20YL/RD (LHD)

FUSED B(+) ENGINE STARTER MOTOR RELAY

C8

T141 20YL (RHD)

IGNITION SWITCH OUTPUT (START)

C9

T40 16BR

ENGINE STARTER MOTOR RELAY OUTPUT

C10

A41 16YL

FUSED B(+)

ENGINE STARTER MOTOR RELAY (M/T GAS)

CAV

CIRCUIT

FUNCTION

C6

Z1 20BK

GROUND

C6

Z1 20BK (BASE)

GROUND

C7

-

-

C8

T141 20YL

IGNITION SWITCH OUTPUT (START)

C9

T40 16BR

ENGINE STARTER MOTOR RELAY OUTPUT

C10

A41 16YL

FUSED B(+)

FOG LAMP RELAY NO.1 (GAS)

CAV

CIRCUIT

FUNCTION

B6

G34 16RD/GY (DRL)

HIGH BEAM INDICATOR DRIVER

B6

G34 16RD/GY (DRL)

HIGH BEAM INDICATOR DRIVER

B6

L33 20RD/WT (EXCEPRT
DRL)

FUSED B(+)

B7

L139 20VT

FOG LAMP RELAY OUTPUT NO. 1

B8

Z1 20BK

GROUND

B8

Z1 20BK

GROUND

B9

-

-

B10

L77 20BR/YL

FUSED HEADLAMP SWITCH OUTPUT

B10

L77 20BR/YL

FUSED HEADLAMP SWITCH OUTPUT

FOG LAMP RELAY NO.2 (GAS)

CAV

CIRCUIT

FUNCTION

B11

F61 20WT/OR

FUSED B(+)

B12

L39 20LB

FOG LAMP RELAY OUTPUT

B13

Z1 20BK

GROUND

B14

-

-

B15

L92 20PK

FOG LAMP SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

284

CONNECTOR PINOUTS
