9.0

CONNECTOR PINOUTS

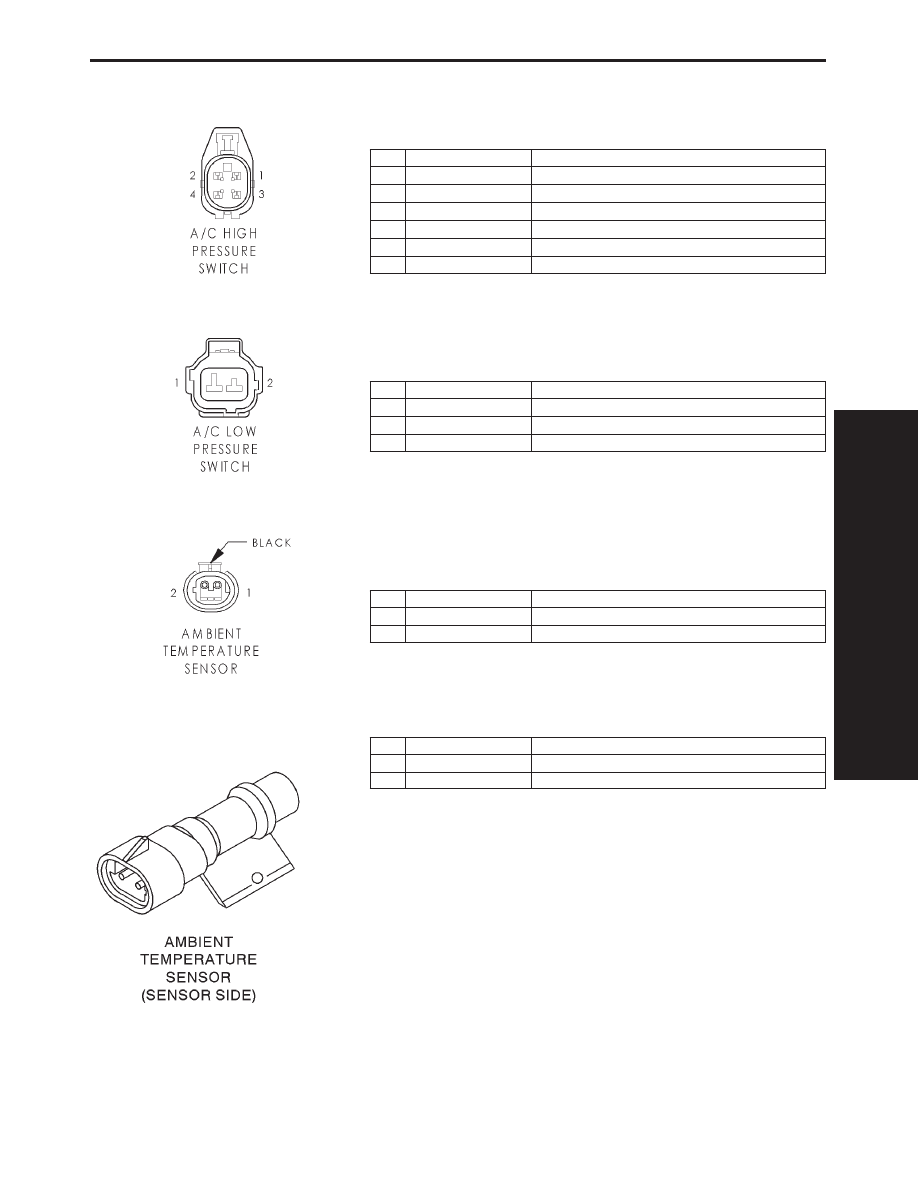

A/C HIGH PRESSURE SWITCH - 4 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/PK

A/C SWITCH SENSE

2

C48 18TN

RADIATOR FAN REQUEST

3

C90 20LG (GAS)

A/C SWITCH SENSE

3

Z1 18BK (DIESEL)

GROUND

4

C22 20DB/WT (DIESEL)

A/C PRESSURE SWITCH SENSE

4

C90 20LG (GAS)

A/C SWITCH SENSE

A/C LOW PRESSURE SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK (DIESEL)

GROUND

1

C22 18DB/WT (GAS)

PRESSURE SWITCH OUTPUT

2

C21 20DB/PK

A/C SWITCH SENSE

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G32 20BK/LB

SENSOR GROUND

AMBIENT TEMPERATURE SENSOR -2 WAY (SENSOR SIDE)

CAV

CIRCUIT

FUNCTION

1

-

AMBIENT TEMPERATURE SENSOR SIGNAL

2

-

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

273

CONNECTOR PINOUTS

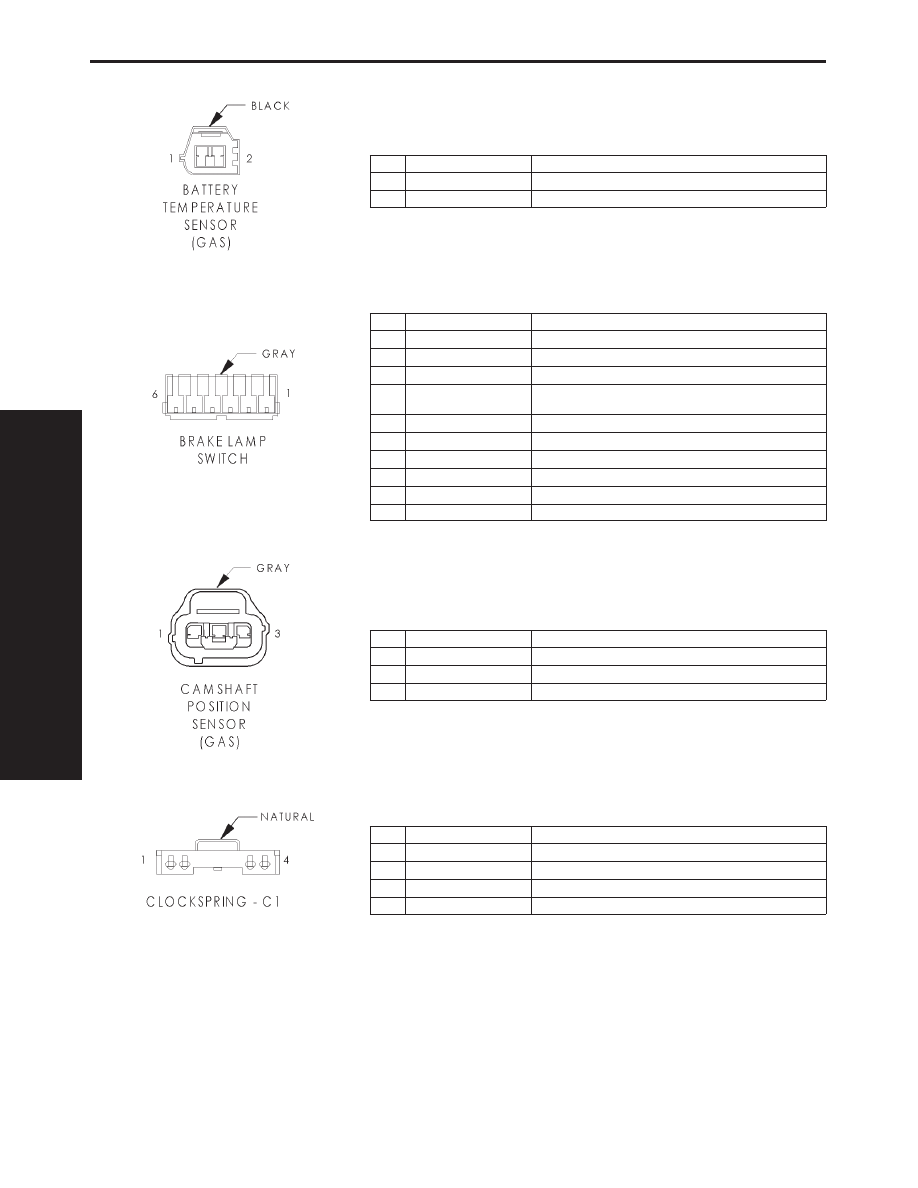

BATTERY TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K118 18PK/YL

BATTERY TEMPERATURE SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 18WT/PK (GAS)

BRAKE LAMP SWITCH SENSE

1

K29 18WT/PK (DIESEL)

SECONDARY BRAKE SWITCH SIGNAL

2

Z1 18BK

GROUND

2

Z1 20BK (LHD BUILT UP
EXPORT)

GROUND

3

V32 20YL/RD

SPEED CONTROL SUPPLY

4

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 20WT/TN (LHD GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 20WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

5

L50 20WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

6

F32 20PK/DB

FUSED B(+)

CAMSHAFT POSITION SENSOR (GAS) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 18TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

3

K7 18OR

5V SUPPLY

CLOCKSPRING C1 - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20BK/RD

HORN RELAY CONTROL

2

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

3

K4 20BK/RD

SENSOR GROUND

4

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

274

CONNECTOR PINOUTS

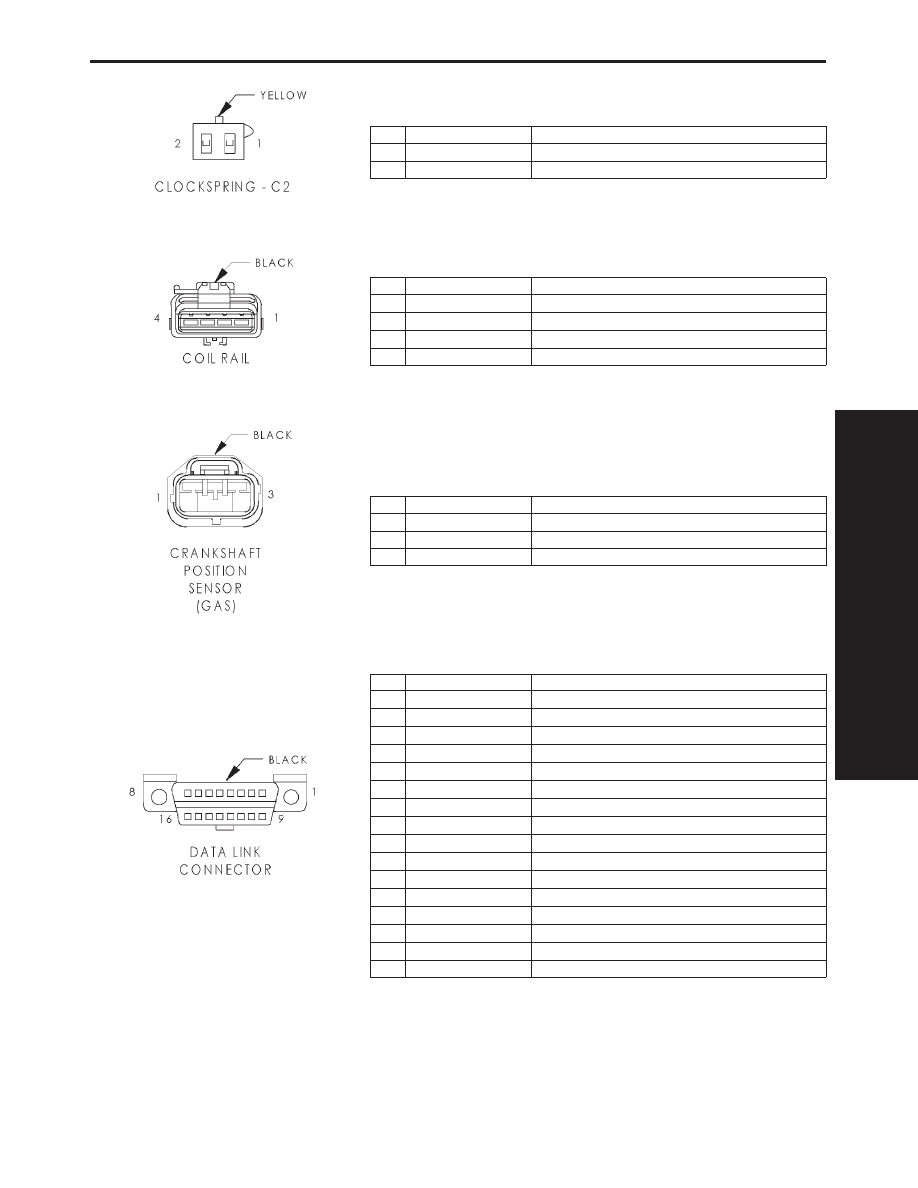

CLOCKSPRING C2 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

A

R45 18DG/LB

DRIVER AIRBAG LINE 2

B

R43 18BK/LB

DRIVER AIRBAG LINE 1

COIL RAIL - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18GY

IGNITION COIL NO. 1 DRIVER

2

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

4

K18 18RD/YL

IGNITION COIL NO. 3 DRIVER

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 18GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

2

K167 20BR/YL

SENSOR GROUND

3

K7 20OR

5V SUPPLY

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D1 18VT/BR

CCD BUS (+)

4

Z1 18BK

GROUND

5

Z12 18BK/TN

GROUND

6

D20 20LG/BK

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

-

-

10

-

-

11

D2 18WT/BK

CCD BUS (-)

12

-

-

13

-

-

14

-

-

15

-

-

16

F34 18TN/BK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

275

CONNECTOR PINOUTS

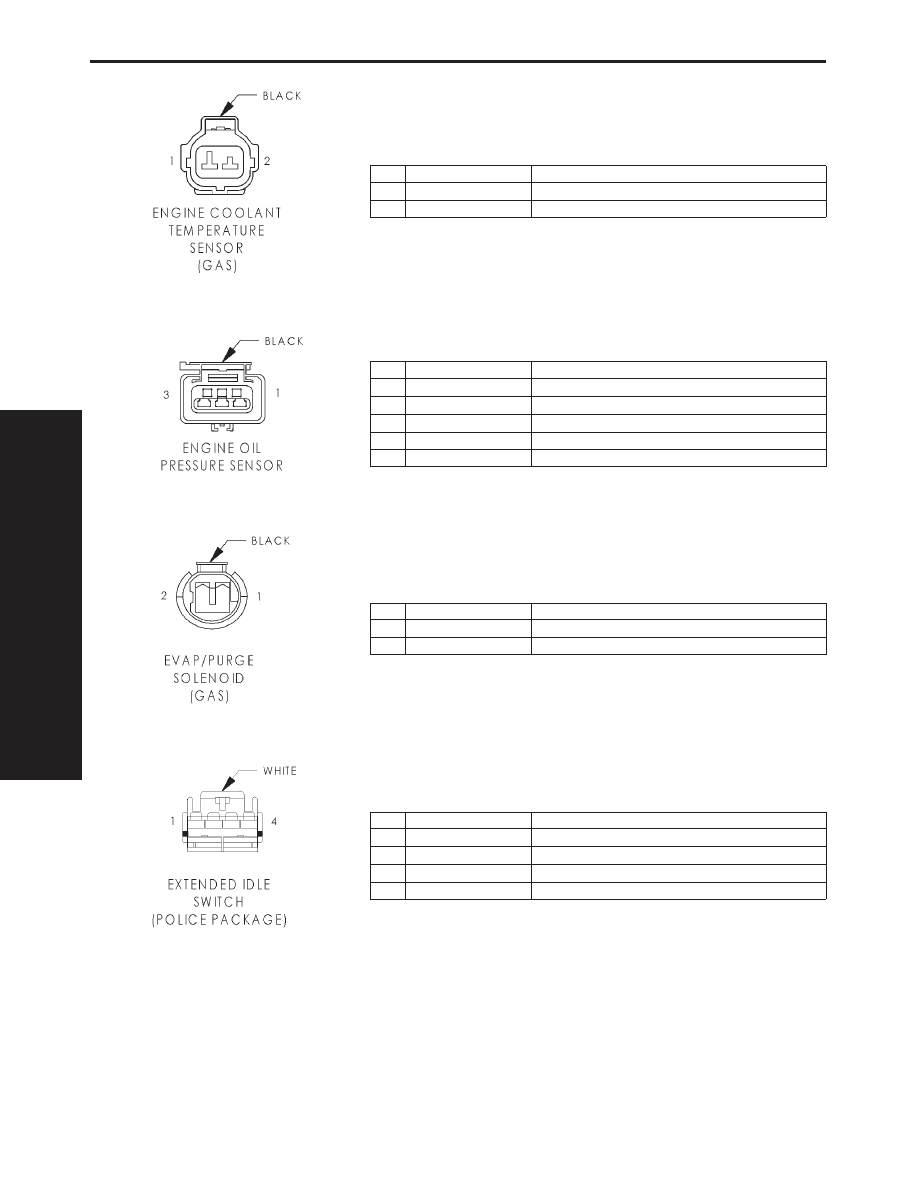

ENGINE COOLANT TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE OIL PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 18VT/OR (GAS)

5V SUPPLY

1

K7 20OR (DIESEL)

5V SUPPLY

2

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K167 18BR/YL (GAS)

SENSOR GROUND

3

K167 20BR/YL (DIESEL)

SENSOR GROUND

EVAP/PURGE SOLENOID (GAS)- BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18PK/BK

DUTY CYCLE EVAP PURGE/SOLENOID CONTROL

2

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

EXTENDED IDLE SWITCH (POLICE PACKAGE) - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

K78 20GY

IDLE ACTUATOR

3

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

4

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

276

CONNECTOR PINOUTS
