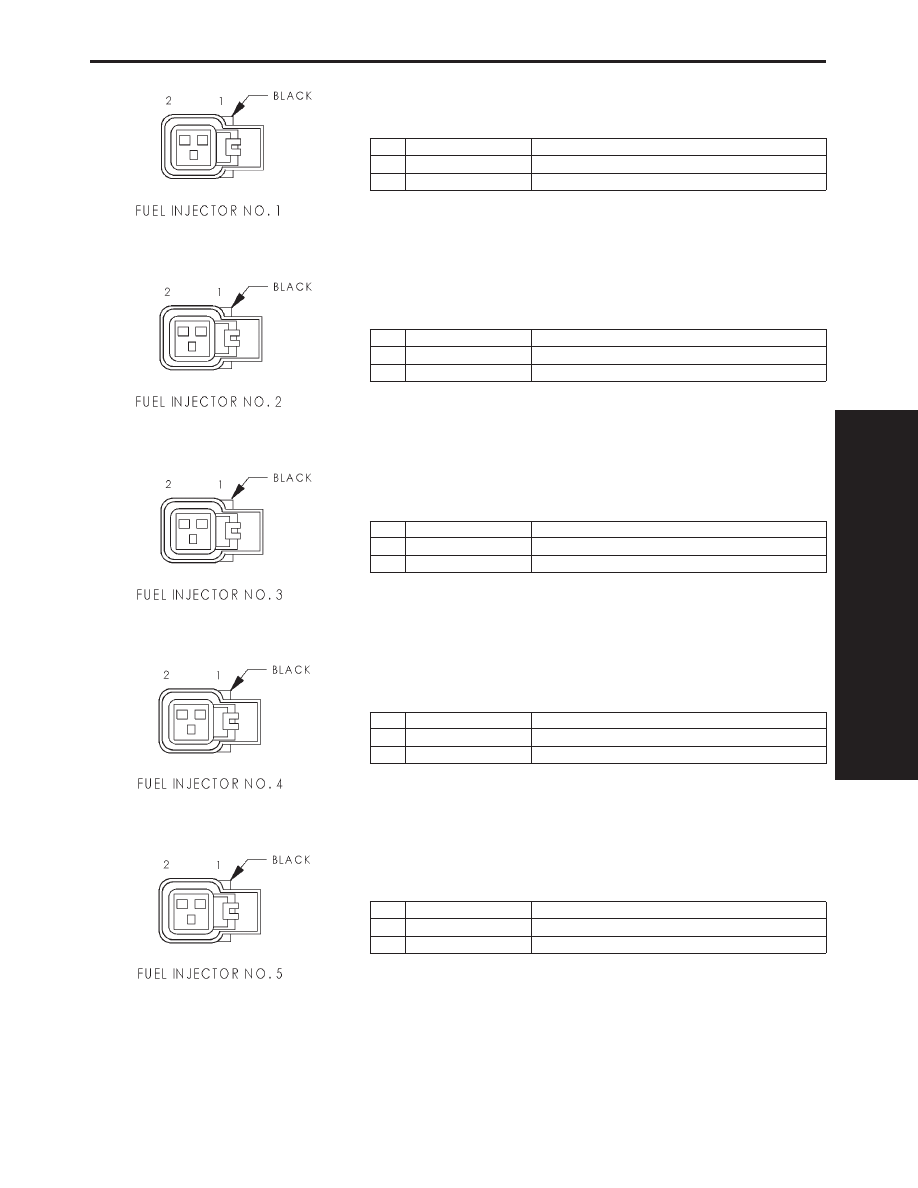

FUEL INJECTOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

FUEL INJECTOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18TN

FUEL INJECTOR NO. 2 DRIVER

FUEL INJECTOR NO. 3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

FUEL INJECTOR NO. 4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

FUEL INJECTOR NO. 5 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K15 18PK/BK

FUEL INJECTOR NO. 5 DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

277

CONNECTOR PINOUTS

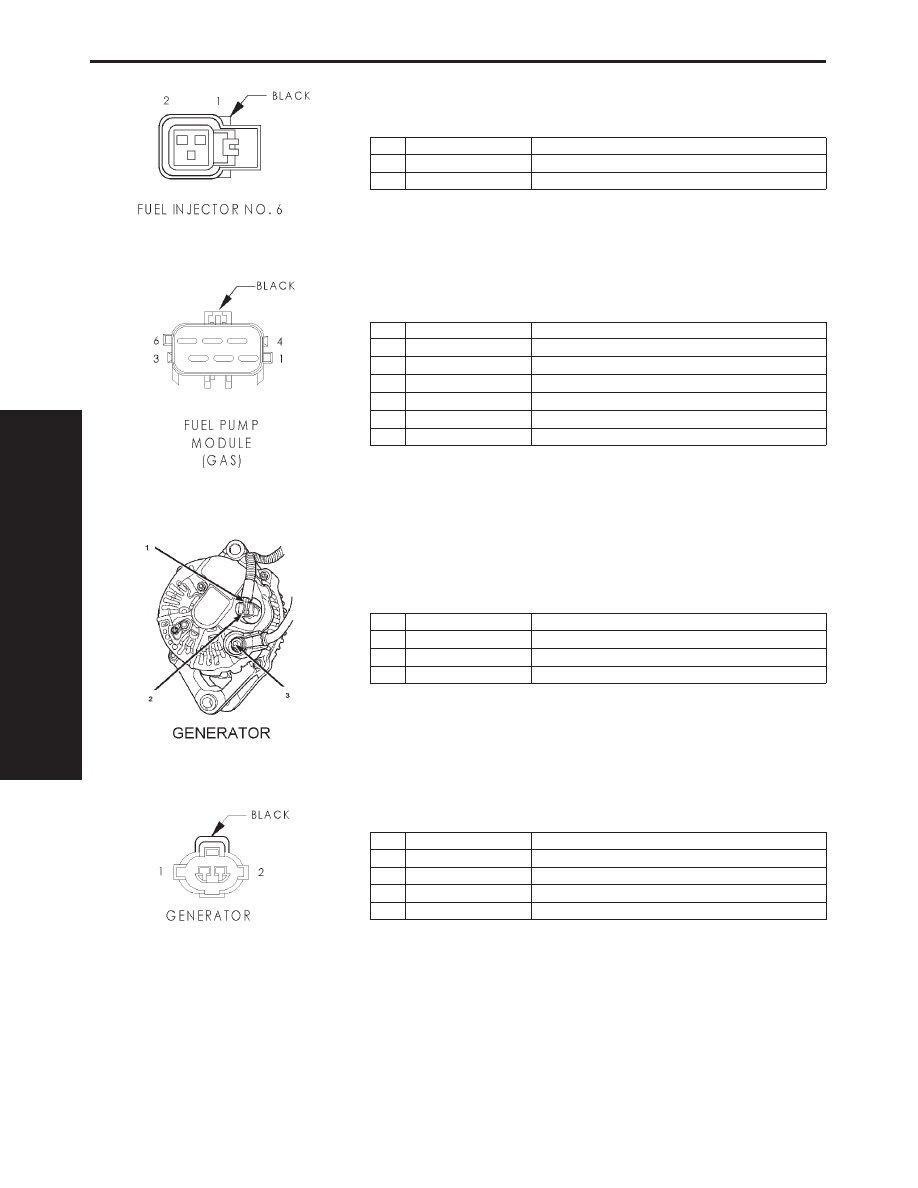

FUEL INJECTOR NO. 6 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K16 18LG/BK

FUEL INJECTOR NO. 6 DRIVER

FUEL PUMP MODULE (GAS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

2

-

-

3

K226 20DB/LG

FUEL LEVEL SENSOR SIGNAL

4

K167 20BR/YL

SENSOR GROUND

5

-

-

6

Z1 16BK

GROUND

GENERATOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

FIELD WIRES

2

-

FIELD WIRE CONNECTOR

3

-

B(+) (OUTPUT TERMINALS)

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K72 16DG/OR (GAS)

GENERATOR SOURCE

1

K72 18DG/OR (DIESEL)

GENERATOR SOURCE

2

K20 16DG (GAS)

GENERATOR FIELD

2

K20 18DG (DIESEL)

GENERATOR FIELD

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

278

CONNECTOR PINOUTS

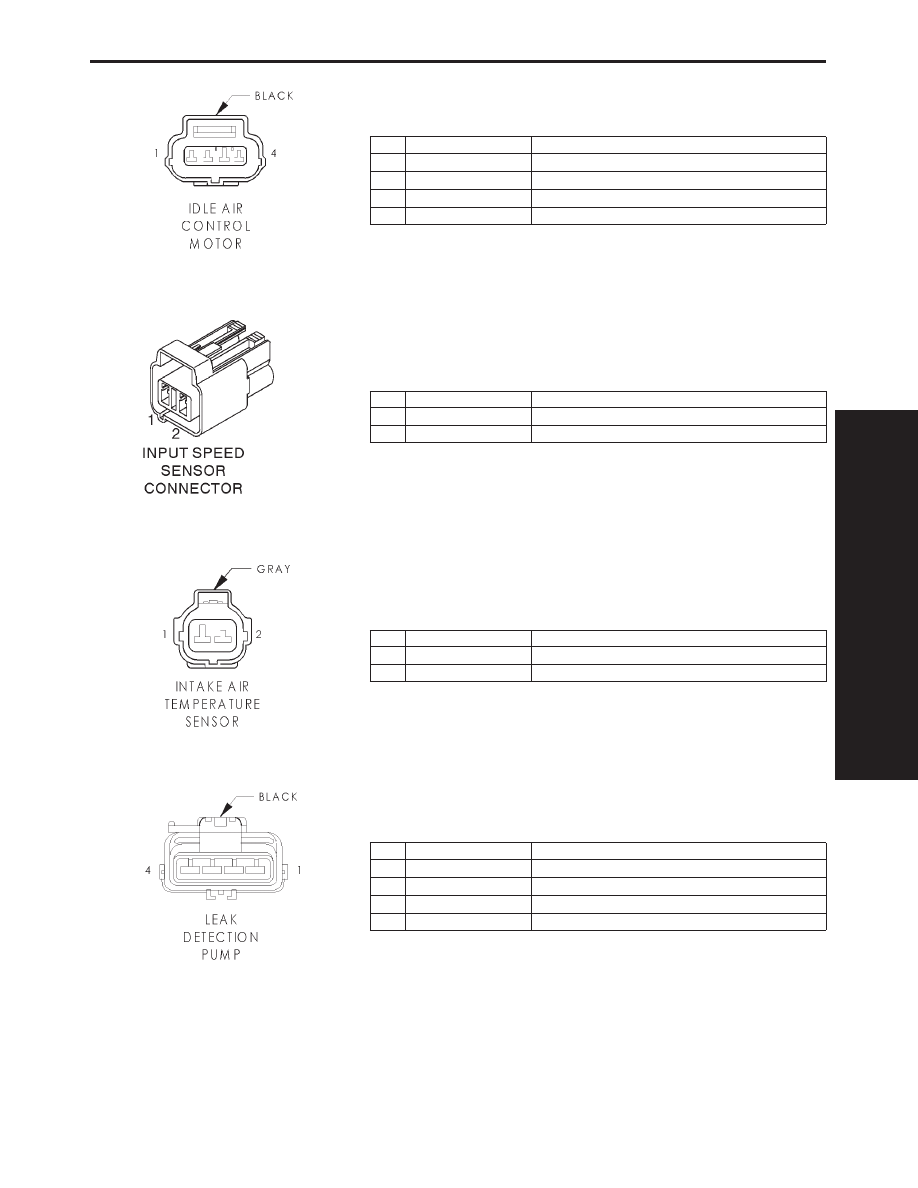

IDLE AIR CONTROL MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K59 18VT/BK

IDLE AIR CONTROL NO. 4 DRIVER

2

K40 18BR/WT

IDLE AIR CONTROL NO. 3 DRIVER

3

K60 18YL/BK

IDLE AIR CONTROL NO. 2 DRIVER

4

K39 18GY/RD

IDLE AIR CONTROL NO. 1 DRIVER

INPUT SPEED SENSOR CONNECTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

VT/BK

INPUT SPEED SENSOR GROUND

2

BK/RD

INPUT SPEED SENSOR SIGNAL

INTAKE AIR TEMPERATURE SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K21 18BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

LEAK DETECTION PUMP - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K72 18DG/OR

GENERATOR DRIVER

3

K106 18WT/DG

LEAK DETECTION PUMP SOLENOID CONTROL

4

K105 18WT/OR

LEAK DETECTION PUMP SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

279

CONNECTOR PINOUTS

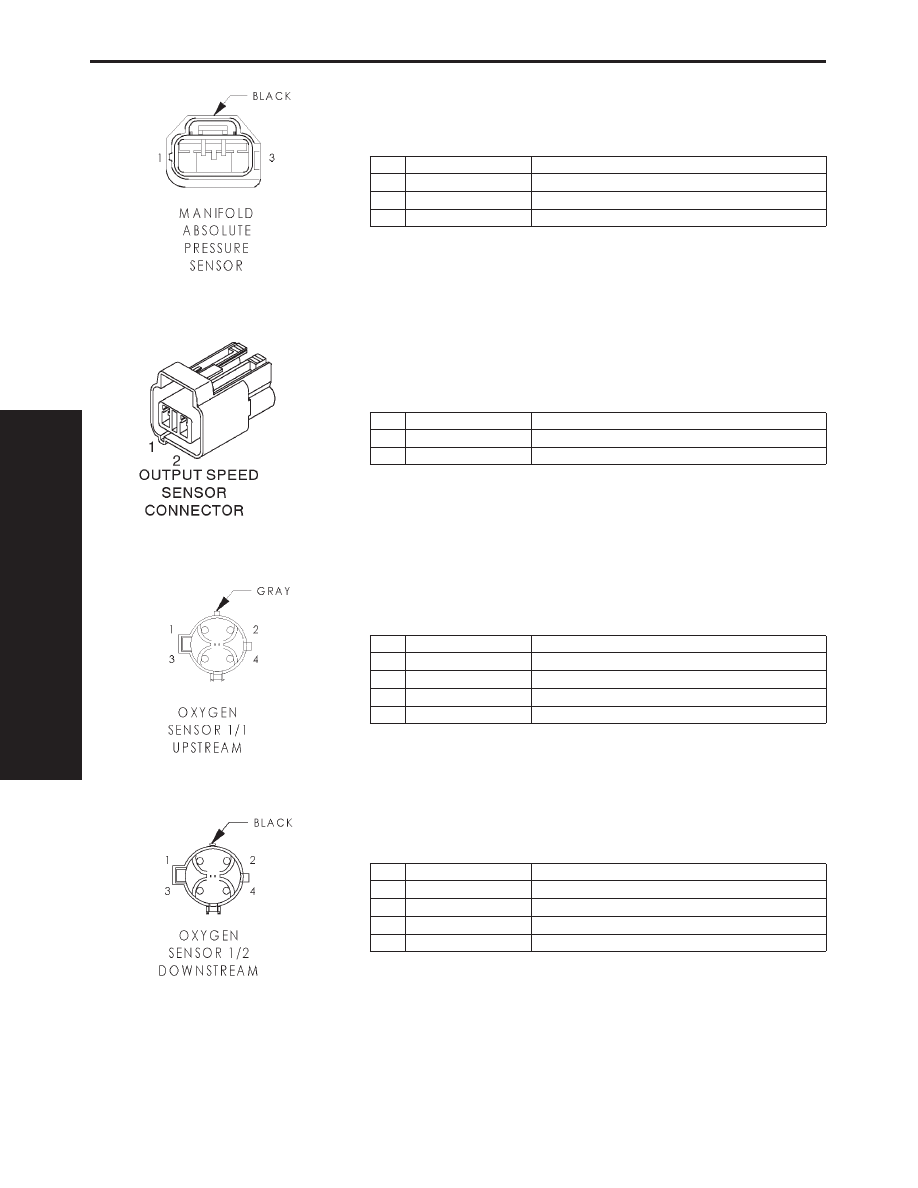

MANIFOLD ABSOLUTE PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K1 18DG/RD

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

3

K7 20OR

5V SUPPLY

OUTPUT SPEED SENSOR CONNECTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

VT/BK

OUTPUT SPEED SENSOR GROUND

2

BK/RD

OUTPUT SPEED SENSOR SIGNAL

OXYGEN SENSOR 1/1 UPSTREAM - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

A42 20DG

FUSED AUTOMATIC SHUTDOWN RELAY OUTPUT

2

Z1 20BK

GROUND

3

K167 20BR/YL

SENSOR GROUND

4

K41 18BK/DG

OXYGEN SENSOR 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A242 20VT/OR

OXYGEN SENSOR RELAY OUTPUT

2

Z1 20BK

GROUND

3

K167 20BR/YL

SENSOR GROUND

4

K141 18TN/WT

OXYGEN SENSOR 1/2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

280

CONNECTOR PINOUTS
