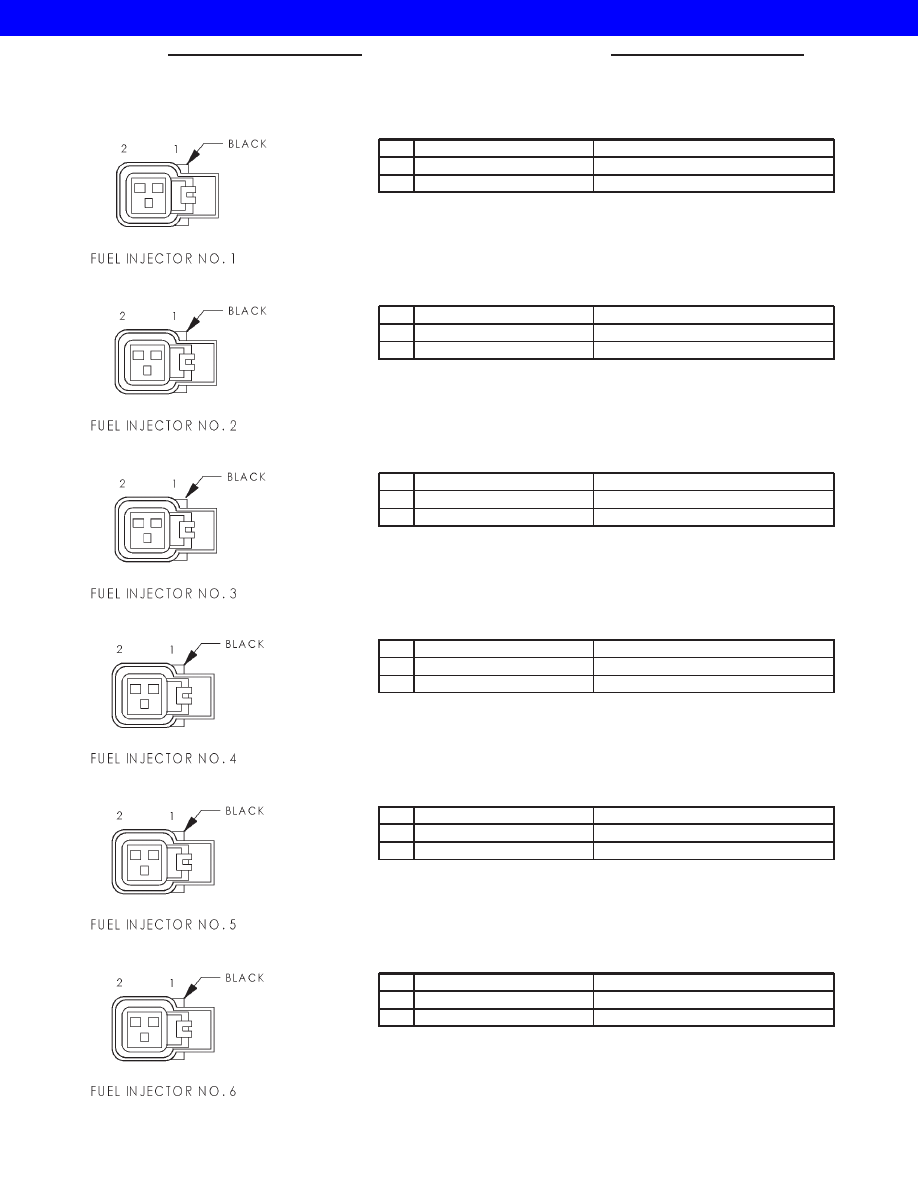

FUEL INJECTOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

FUEL INJECTOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18TN

FUEL INJECTOR NO. 2 DRIVER

FUEL INJECTOR NO. 3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

FUEL INJECTOR NO. 4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

FUEL INJECTOR NO. 5 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K15 18PK/BK

FUEL INJECTOR NO. 5 DRIVER

FUEL INJECTOR NO. 6 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K16 18LG/BK

FUEL INJECTOR NO. 6 DRIVER

8Wa - 80 - 66

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

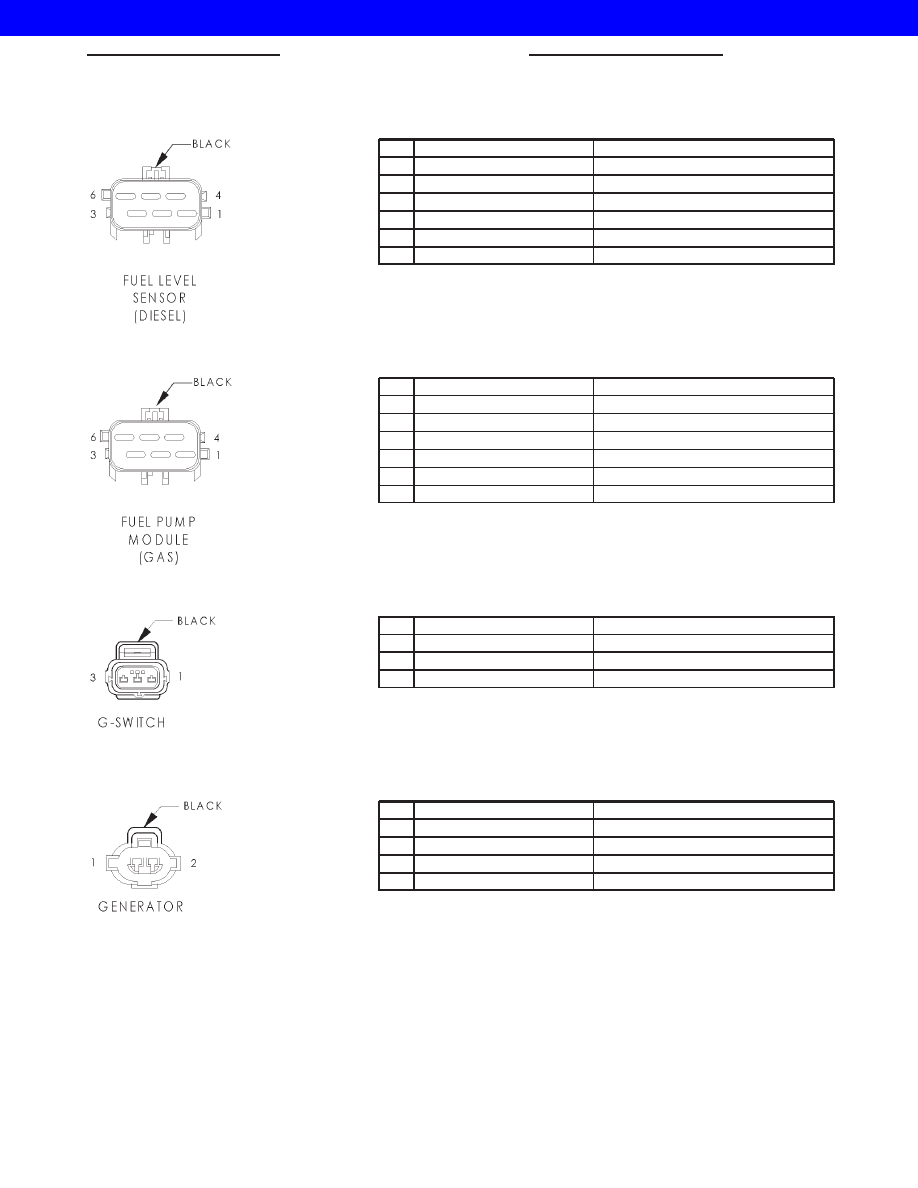

FUEL LEVEL SENSOR (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

NOT USED

2

-

-

3

K226 20DB/LG

FUEL LEVEL SENSOR SIGNAL

4

K167 20BR/YL

SENSOR GROUND

5

-

-

6

Z1 16BK

NOT USED

FUEL PUMP MODULE (GAS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

FUEL PUMP RELAY OUTPUT

2

-

-

3

K226 20DB/LG

FUEL LEVEL SENSOR SIGNAL

4

K167 20BR/YL

SENSOR GROUND

5

-

-

6

Z1 16BK

GROUND

G-SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

B42 20TN/WT

G SWITCH NO. 2 SENSE

2

B41 20YL/VT

G SWITCH NO. 1 SENSE

3

B43 20PK/OR

G SWITCH TEST SIGNAL

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K72 16DG/OR (GAS)

GENERATOR SOURCE

2

K20 16DG (GAS)

GENERATOR FIELD

1

K72 18DG/OR (DIESEL)

GENERATOR SOURCE

2

K20 18DG (DIESEL)

GENERATOR FIELD

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 67

2001 JEEP CHEROKEE

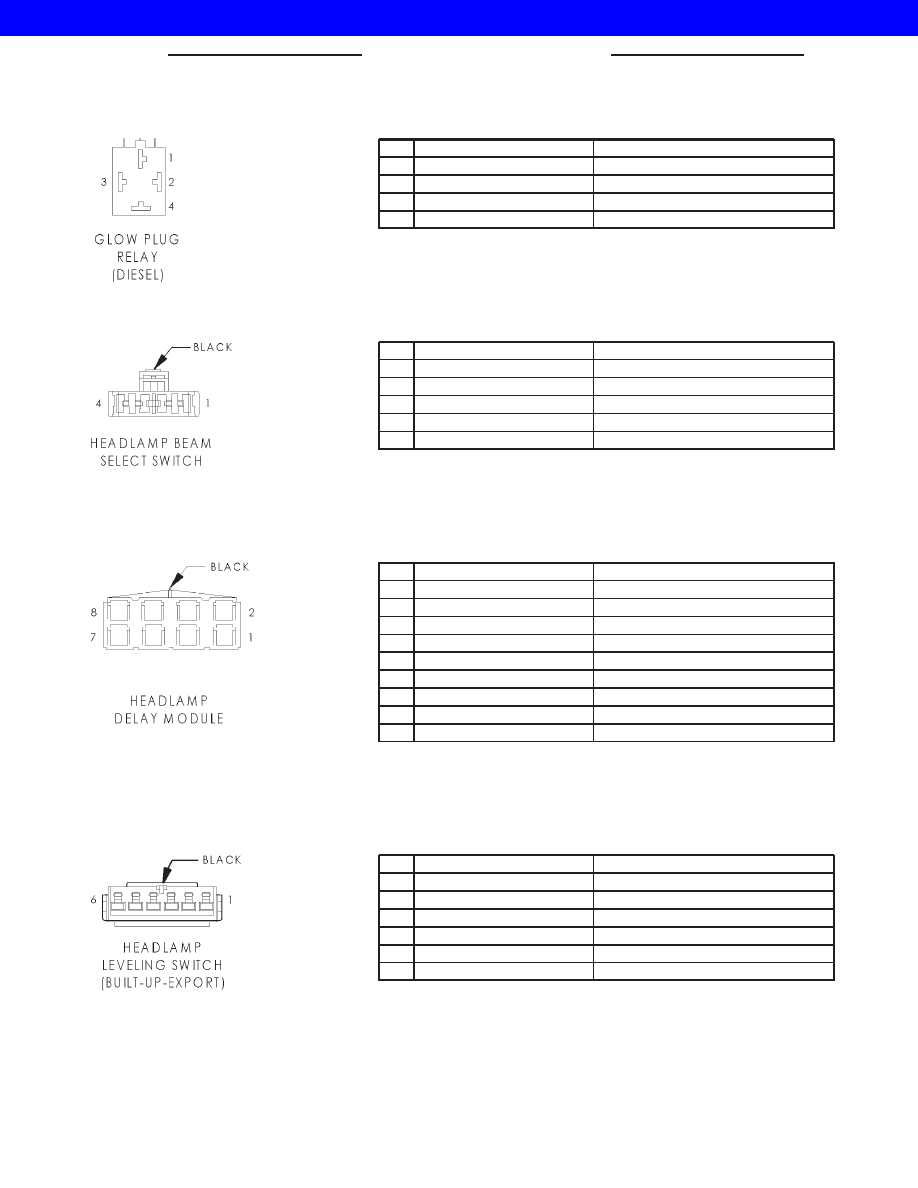

GLOW PLUG RELAY (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A54 10RD/GY

FUSED B(+)

2

F142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K152 18WT

GLOW PLUG RELAY CONTROL

4

K154 10GY

GLOW PLUG RELAY OUTPUT

HEADLAMP BEAM SELECT SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

2

L2 14LG

HEADLAMP SWITCH OUTPUT

3

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

4

L20 14LG/WT

FUSED B(+)

3

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

HEADLAMP DELAY MODULE - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A3 14RD/WT

FUSED B(+)

3

-

-

4

Z1 18BK

GROUND

5

-

-

6

L2 14LG (EXCEPT BUILT UP EXPORT)

HEADLAMP SWITCH OUTPUT

6

L2 14LG

HEADLAMP SWITCH OUTPUT

7

-

-

8

F87 20WT/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

HEADLAMP LEVELING SWITCH (BUILT UP EXPORT) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L13 20BR/YL

HEADLAMP ADJUST SIGNAL

3

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

4

-

-

5

Z15 20BK/GY

GROUND

6

-

-

8Wa - 80 - 68

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

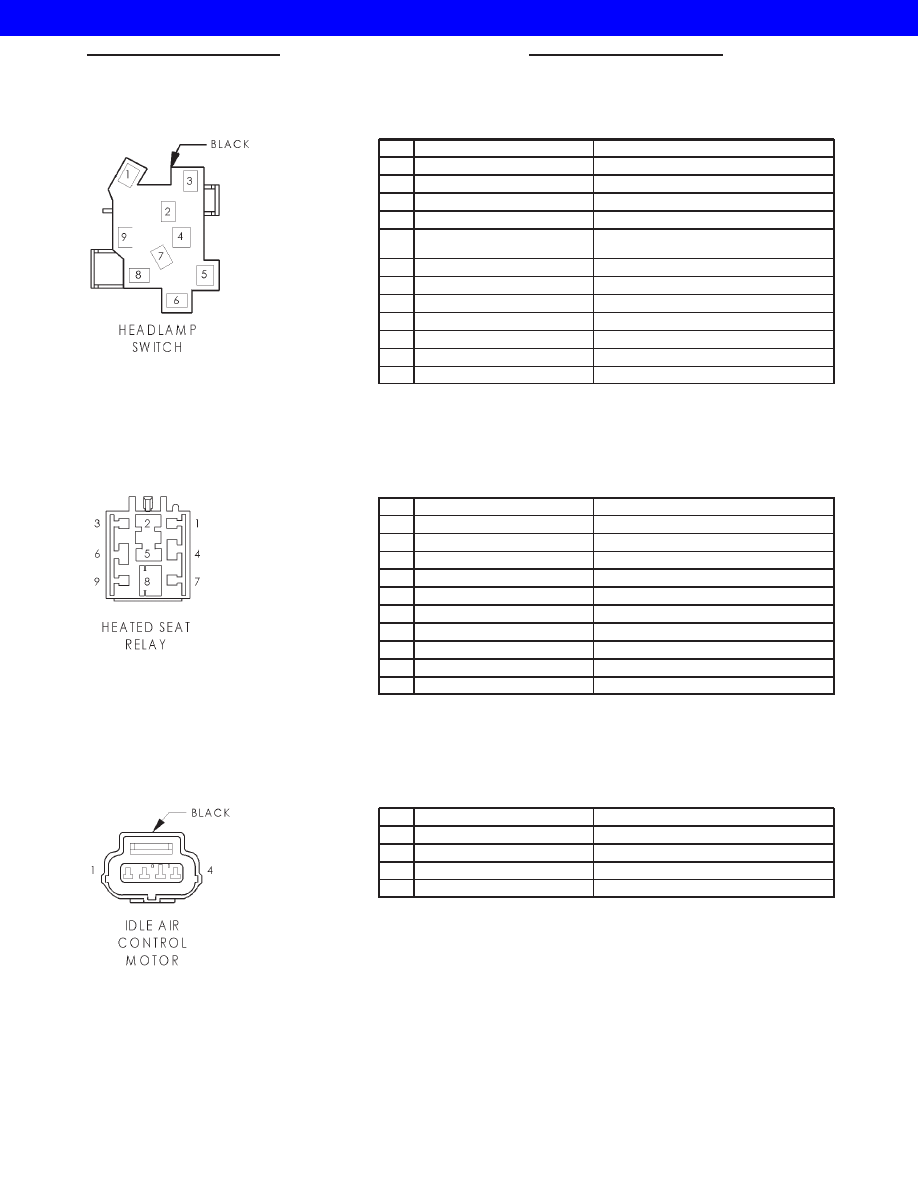

HEADLAMP SWITCH - BLACK 9 WAY

CAV

CIRCUIT

FUNCTION

1

E1 20TN

PANEL LAMPS DIMMER SWITCH SIGNAL

2

L2 14LG

HEADLAMP SWITCH OUTPUT

3

M2 20YL

COURTESY LAMPS DRIVER

4

F34 18TN/BK

FUSED B(+)

4

F34 18TN/BK (LHD EXCEPT BUILT UP
EXPORT)

FUSED B(+)

5

G26 20LB

KEY-IN IGNITION SWITCH SENSE

6

G16 20BK/LB

DRIVER DOOR AJAR SWITCH SENSE

7

L20 14LG/WT

FUSED B(+)

8

A3 14RD/WT

FUSED B(+)

8

A3 14RD/WT

FUSED B(+)

9

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

6

G16 20BK/LB

DRIVER DOOR AJAR SWITCH SENSE

HEATED SEAT RELAY - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F235 16RD

B(+) TO HEATED SEAT MODULE
