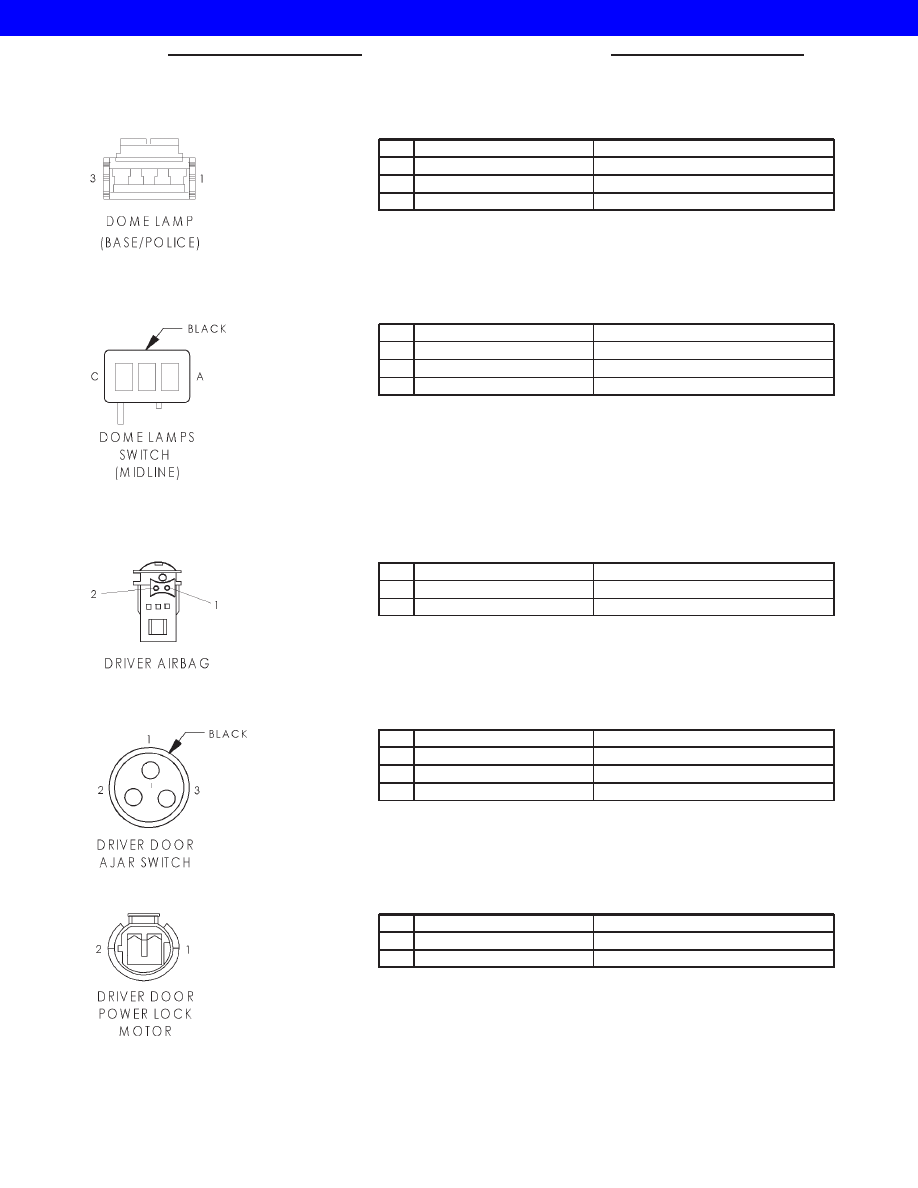

DOME LAMP (BASE/POLICE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M1 20PK

FUSED B(+)

3

M2 20YL

COURTESY LAMPS DRIVER

DOME LAMPS SWITCH (MIDLINE) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

Z1 20BK

GROUND

B

M2 20YL

COURTESY LAMPS DRIVER

C

M1 20PK

FUSED B(+)

DRIVER AIRBAG - 2 WAY

CAV

CIRCUIT

FUNCTION

1

BK

DRIVER AIRBAG LINE 2

2

BK

DRIVER AIRBAG LINE 1

DRIVER DOOR AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

M2 18YL

COURTESY LAMPS DRIVER

2

G16 18BK/LB

DRIVER DOOR AJAR SWITCH SENSE

3

Z1 18BK

GROUND

DRIVER DOOR LOCK MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P34 16PK/BK

DOOR UNLOCK DRIVER

2

P33 16OR/BK

DOOR LOCK DRIVER

8Wa - 80 - 58

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

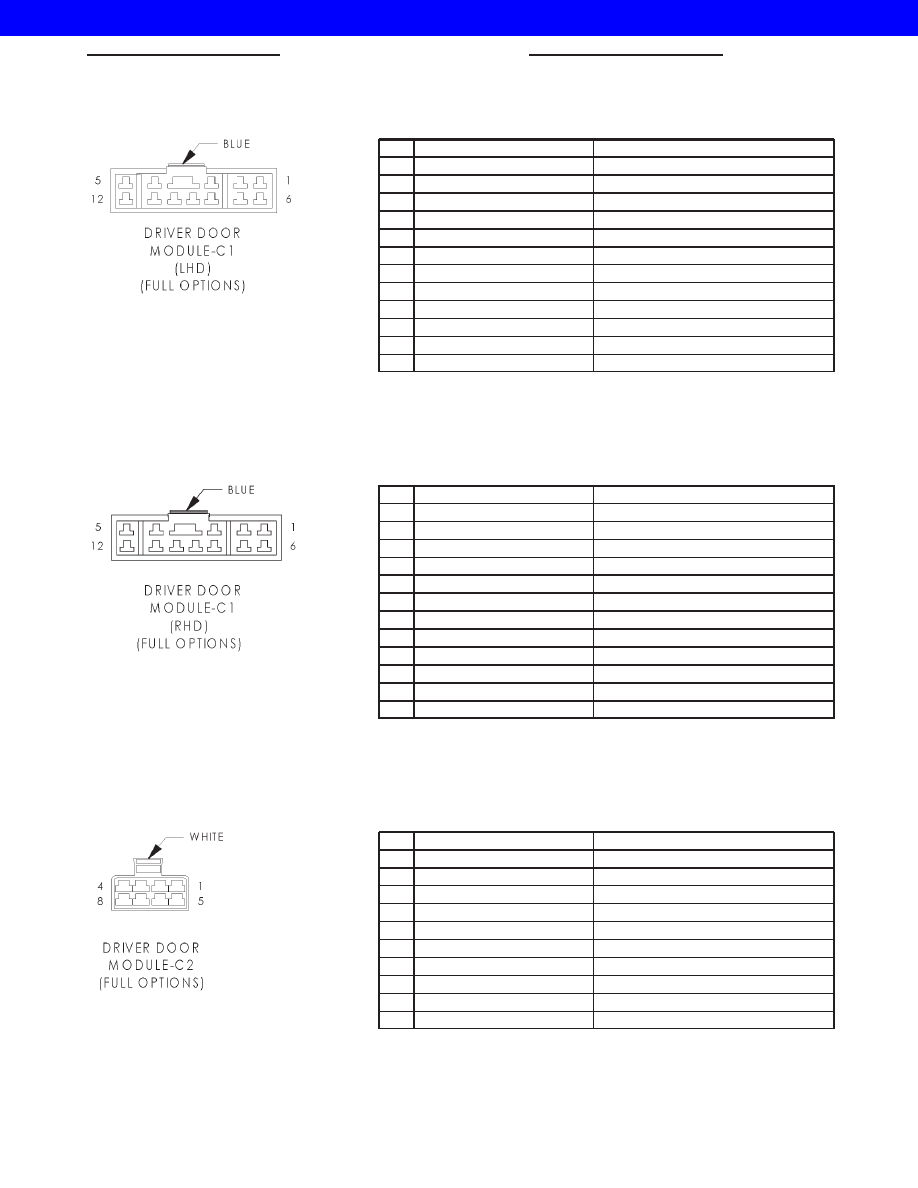

DRIVER DOOR MODULE C1 (LHD) (FULL OPTIONS) - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q28 14DG/WT

MASTER WINDOW SWITCH RIGHT REAR DOWN

2

Q18 14GY/BK

RIGHT REAR WINDOW DRIVER UP

3

Q16 14BR/WT

MASTER WINDOW SWITCH PASSENGER UP

4

Q17 14DB/WT

LEFT REAR WINDOW DRIVER UP

5

Q11 14LB

DRIVER WINDOW DRIVER UP

6

Q26 14VT/WT

MASTER WINDOW SWITCH PASSENGER DOWN

7

P35 18OR/VT

DOOR LOCK SWITCH OUTPUT (LOCK)

8

Z1 14BK

GROUND

9

F81 14TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

Q27 14RD/BK

LEFT REAR WINDOW DRIVER DOWN

11

P36 18PK/VT

DOOR LOCK SWITCH OUTPUT (UNLOCK)

12

Q21 14WT

DRIVER WINDOW DRIVER DOWN

DRIVER DOOR MODULE C1 (RHD) (FULL OPTIONS) - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q28 14DG/WT

MASTER WINDOW SWITCH RIGHT REAR DOWN

2

Q18 14GY/BK

RIGHT REAR WINDOW DRIVER UP

3

Q11 14BR

DRIVER WINDOW DRIVER UP

4

Q17 14DB/WT

LEFT REAR WINDOW DRIVER UP

5

Q16 14BR/WT

MASTER WINDOW SWITCH PASSENGER UP

6

Q21 14VT

DRIVER WINDOW DRIVER DOWN

7

P35 18OR/VT

DOOR LOCK SWITCH OUTPUT (LOCK)

8

Z1 14BK

GROUND

9

F81 14TN

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

Q27 14RD/BK

LEFT REAR WINDOW DRIVER DOWN

11

P36 18PK/VT

DOOR LOCK SWITCH OUTPUT (UNLOCK)

12

Q26 14VT/WT

MASTER WINDOW SWITCH PASSENGER DOWN

DRIVER DOOR MODULE C2 (FULL OPTIONS) - WHITE 8 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20YL (LHD)

LEFT MIRROR VERTICAL DRIVER

1

P71 20YL/LB (RHD)

LEFT MIRROR VERTICAL DRIVER

2

P76 20OR/YL

MIRROR COMMON DRIVER

3

F83 18YL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

P74 20DB

RIGHT MIRROR HORIZONTAL DRIVER

5

Z1 14BK (LHD)

GROUND

5

Z1 16BK (RHD)

GROUND

6

P75 20DB/WT

LEFT MIRROR HORIZONTAL DRIVER

7

P72 20YL/BK

RIGHT MIRROR VERTICAL DRIVER

8

Q1 14YL

WINDOW SWITCH FEED

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 59

2001 JEEP CHEROKEE

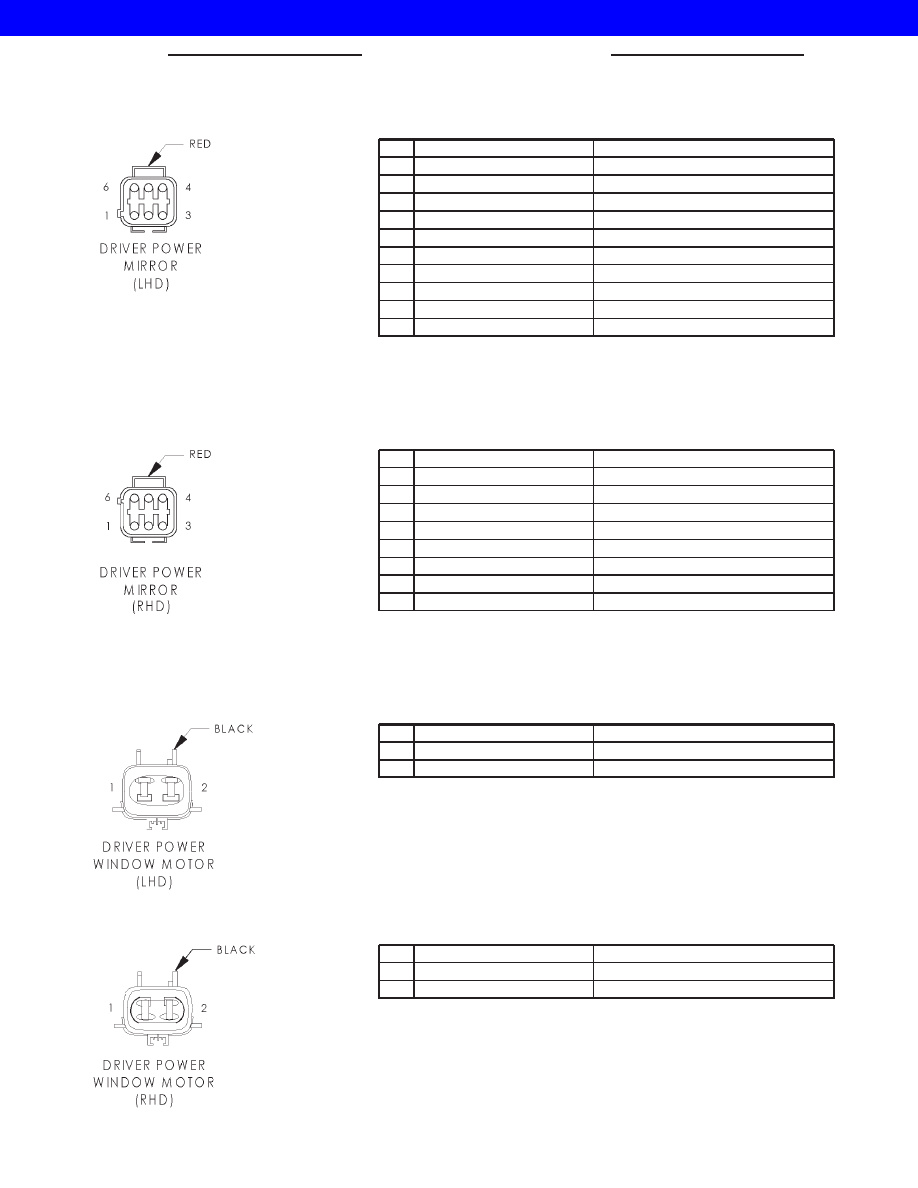

DRIVER POWER MIRROR (LHD) - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20YL

LEFT MIRROR VERTICAL DRIVER

2

P75 20DB/WT (POWER MIRRORS)

LEFT MIRROR HORIZONTAL DRIVER

2

P76 20OR/YL (FULL OPTIONS)

MIRROR COMMON DRIVER

3

P91 20WT/BK (POWER MIRRORS)

MIRROR COMMON DRIVER

3

P75 20DB/WT (FULL OPTIONS)

LEFT MIRROR HORIZONTAL DRIVER

4

P76 20OR/YL

MIRROR COMMON DRIVER

5

C16 20BK/WT (POWER MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

C16 20LB/YL (FULL OPTIONS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

Z1 18BK (POWER MIRRORS)

GROUND

6

Z1 16BK (FULL OPTIONS)

GROUND

DRIVER POWER MIRROR (RHD) - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20YL/BK

RIGHT MIRROR VERTICAL DRIVER

2

P74 20DB (POWER MIRRORS)

RIGHT MIRROR HORIZONTAL DRIVER

2

P76 20OR/YL (FULL OPTIONS)

MIRROR COMMON DRIVER

3

P91 20WT/BK (POWER MIRRORS)

MIRROR COMMON DRIVER

3

P74 20DB (FULL OPTIONS)

RIGHT MIRROR HORIZONTAL DRIVER

4

P76 20OR/YL

MIRROR COMMON DRIVER

5

C16 20BK/WT

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

Z1 18BK

GROUND

DRIVER POWER WINDOW MOTOR (LHD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q11 14LB

LEFT FRONT WINDOW DRIVER UP

2

Q21 14WT

LEFT FRONT WINDOW DRIVER DOWN

DRIVER POWER WINDOW MOTOR (RHD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q11 14BR

RIGHT FRONT WINDOW DRIVER (UP)

2

Q21 14VT

RIGHT FRONT WINDOW DRIVER (DOWN)

8Wa - 80 - 60

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

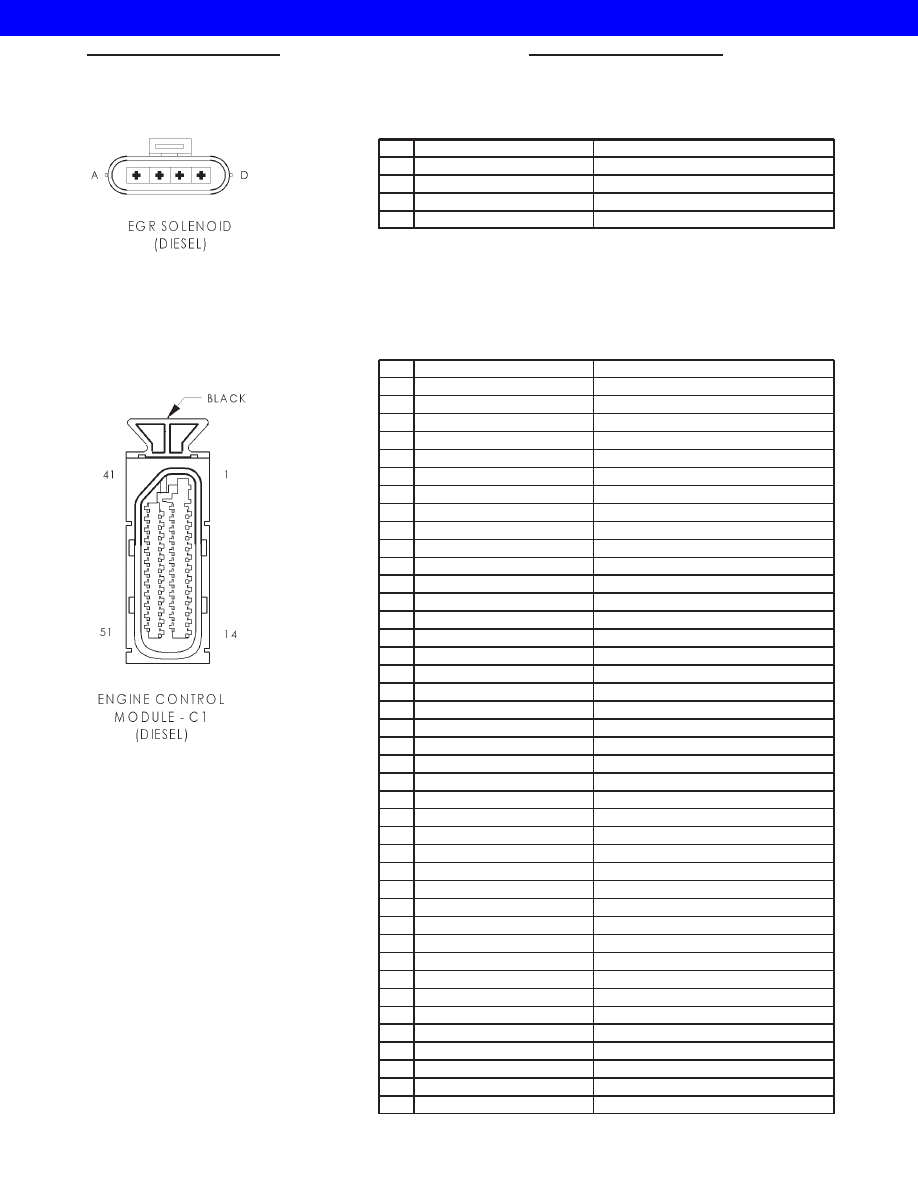

EGR SOLENOID (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

A

F142 18DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

B

K35 18GY/YL

EGR SOLENOID CONTROL

C

-

-

D

Z1 18BK

GROUND

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 51 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 14BK/TN

GROUND

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

-

-

4

-

-

5

C13 20DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

K159 18VT/RD

ENGINE SPEED SENSOR SIGNAL

7

-

-

8

C103 18DG

A/C REQUEST INPUT

9

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

10

C22 20DB/WT

A/C PRESSURE SWITCH SENSE

11

K6 20VT/WT

5V SUPPLY

12

K151 20WT

LOW IDLE POSITION SWITCH SIGNAL

13

K21 20BK/RD

INTAKE AIR TEMPERATURE SENSOR SIGNAL

14

-

-

15

-

-

16

-

-

17

C27 18DB/PK

RADIATOR FAN RELAY CONTROL

18

G8 18LB/BK

FUEL MONITOR OUTPUT SIGNAL

19

-

-

20

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

21

-

-

22

-

-

23

K255 20WT/DG

ACCELERATOR PEDAL POSITION SENSOR GROUND

24

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL

25

-

-

26

-

-

27

Z12 16BK/TN

GROUND

28

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K35 18GY/YL

EGR SOLENOID CONTROL

30

V66 18RD/LG

SPEED CONTROL INDICATOR SIGNAL

31

-

-

32

K185 20OR/LB

WAIT TO START INDICATOR DRIVER

33

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

34

K48 18OR/RD

FAULT INDICATOR REQUEST INPUT

35

-

-

36

-

-

37

-

-

38

G55 18OR/BK

ENGINE DISABLE SIGNAL

39

K9 20LB

5V SUPPLY

40

K1 20DG/RD

BOOST PRESSURE SENSOR SIGNAL

41

-

-

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 61

2001 JEEP CHEROKEE
