Jeep XJ. Manual - part 765

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 51 WAY

CAV

CIRCUIT

FUNCTION

42

K152 18WT

GLOW PLUG RELAY CONTROL

43

-

-

44

-

-

45

D21 20PK

SCI TRANSMIT

46

-

-

47

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

48

C48 18TN

RADIATOR FAN REQUEST

49

-

-

50

-

-

51

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

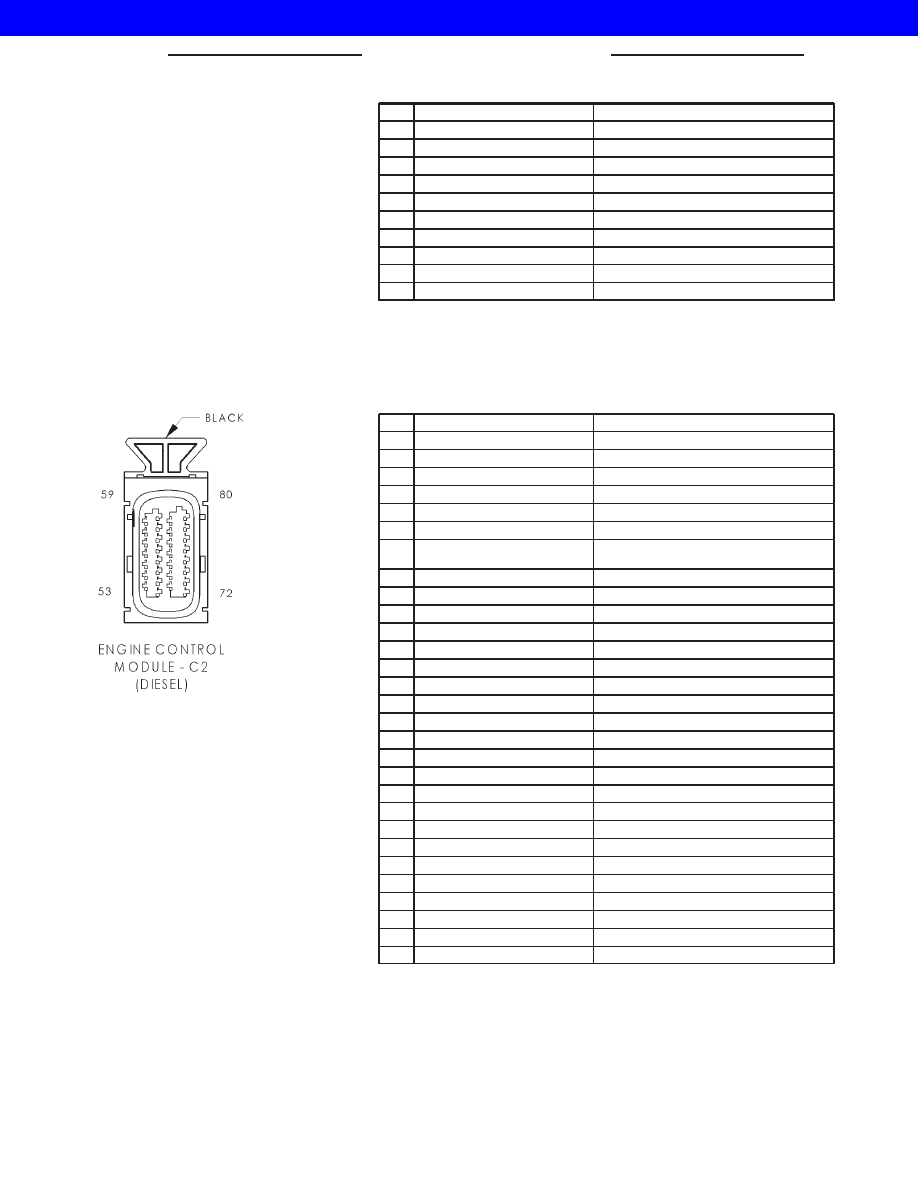

ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 29 WAY

CAV

CIRCUIT

FUNCTION

52

-

-

53

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

54

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

55

K68 18LG/YL

NEEDLE MOVEMENT SENSOR GROUND

56

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR SIGNAL

57

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP

58

K135 20WT/BK

CONTROL SLEEVE POSITION SENSOR MEASURE
COIL

59

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

60

V37 20RD/LG

SPEED CONTROL SWITCH SIGNAL

61

K4 20BK/LB

SENSOR GROUND

62

K67 18BR/BK

NEEDLE MOVEMENT SENSOR SIGNAL

63

-

-

64

-

-

65

-

-

66

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

67

K24 20GY/BK

ENGINE SPEED SENSOR SIGNAL

68

-

-

69

K3 20LG/BK

ENGINE SPEED SENSOR GROUND

70

-

-

71

-

-

72

-

-

73

-

-

74

-

-

75

-

-

76

-

-

77

K153 18OR

FUEL SHUTDOWN SOLENOID CONTROL

78

-

-

79

K126 18LG

FUEL TIMING SOLENOID CONTROL

80

K140 18TN/WT

FUEL QUANTITY ACTUATOR CONTROL

8Wa - 80 - 62

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

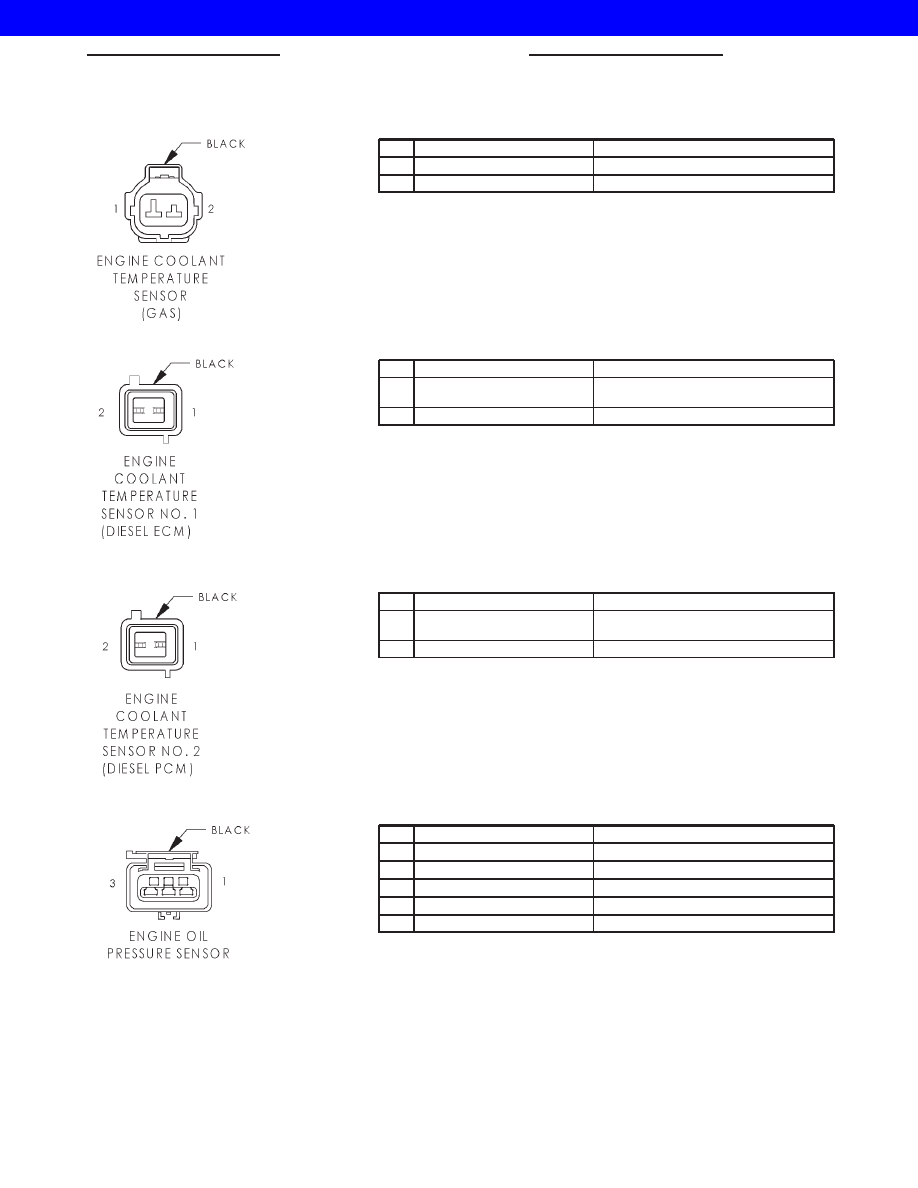

ENGINE COOLANT TEMPERATURE SENSOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND

2

K2 18TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

ENGINE COOLANT TEMPERATURE SENSOR NO. 1 (DIESEL ECM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 18TN/BK

ECM ENGINE COOLANT TEMPERATURE SENSOR SIG-
NAL

2

K4 18BK/LB

SENSOR GROUND

ENGINE COOLANT TEMPERATURE SENSOR NO. 2 (DIESEL PCM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K222 18TN/RD

PCM ENGINE COOLANT TEMPERATURE SENSOR SIG-
NAL

2

K167 18BR/YL

SENSOR GROUND

ENGINE OIL PRESSURE SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 18VT/OR (GAS)

5V SUPPLY

2

G60 18GY/YL

ENGINE OIL PRESSURE SENSOR SIGNAL

3

K167 18BR/YL (GAS)

SENSOR GROUND

1

K7 20OR (DIESEL)

5V SUPPLY

3

K167 20BR/YL (DIESEL)

SENSOR GROUND

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 63

2001 JEEP CHEROKEE

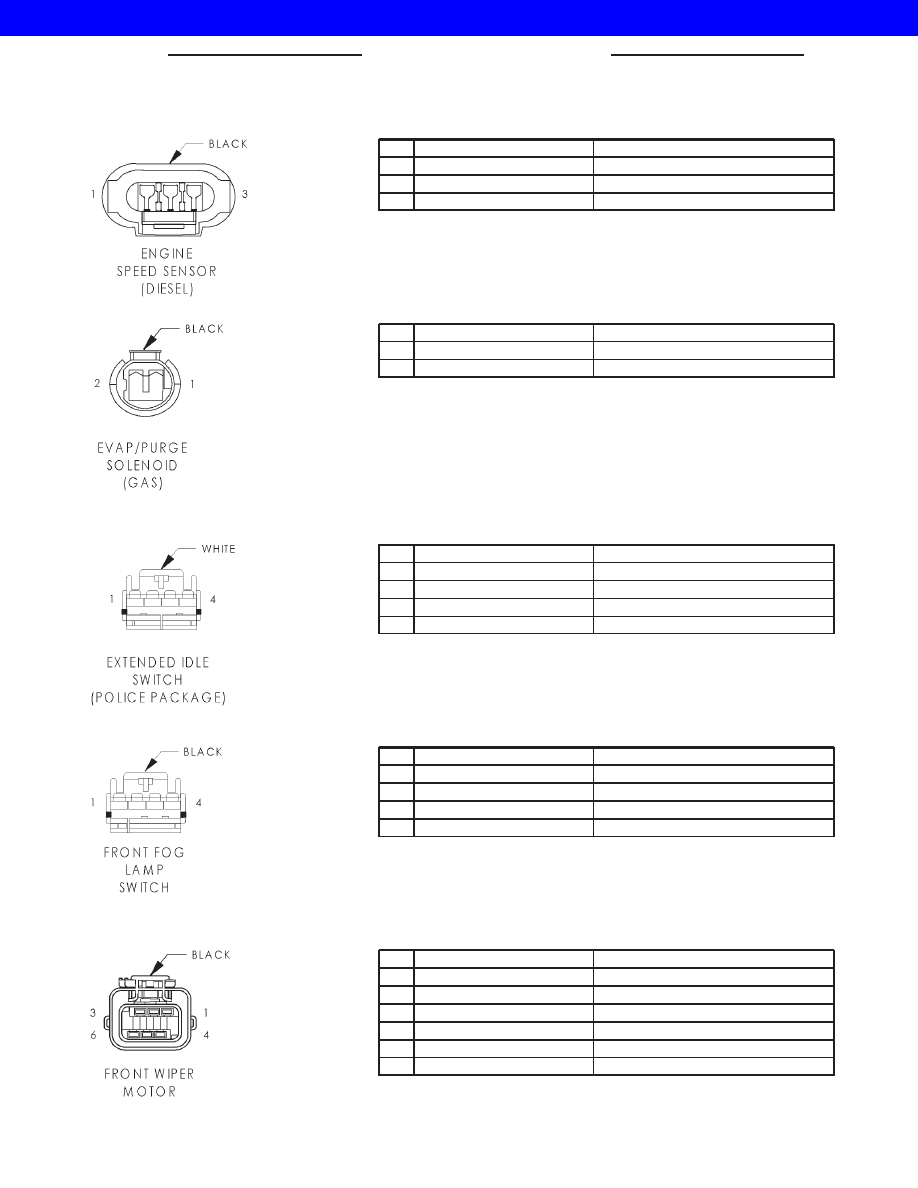

ENGINE SPEED SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K3 20LG/BK

ENGINE SPEED SENSOR GROUND

2

-

-

3

K24 20GY/BK

ENGINE SPEED SENSOR SIGNAL

EVAP/PURGE SOLENOID (GAS)- BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 18PK/BK

DUTY CYCLE EVAP PURGE/SOLENOID CONTROL

2

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

EXTENDED IDLE SWITCH (POLICE PACKAGE) - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

K78 20GY

IDLE ACTUATOR

3

F15 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN)

4

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

FRONT FOG LAMP SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

FUSED PANEL LAMPS DIMMER SWITCH SIGNAL

2

L92 20LB

FOG LAMP SWITCH OUTPUT

3

L139 20VT

FUSED HEADLAMP SWITCH OUTPUT

4

Z1 20BK

GROUND

FRONT WIPER MOTOR - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

V5 16DG/YL

WIPER PARK SWITCH SENSE

3

-

-

4

Z1 16BK

GROUND

5

V3 16BR/WT

WIPER LOW SPEED OUTPUT

6

V4 16BR/VT

WIPER HIGH SPEED OUTPUT

8Wa - 80 - 64

8Wa-80 CONNECTOR PIN-OUTS

XJ

2001 JEEP CHEROKEE

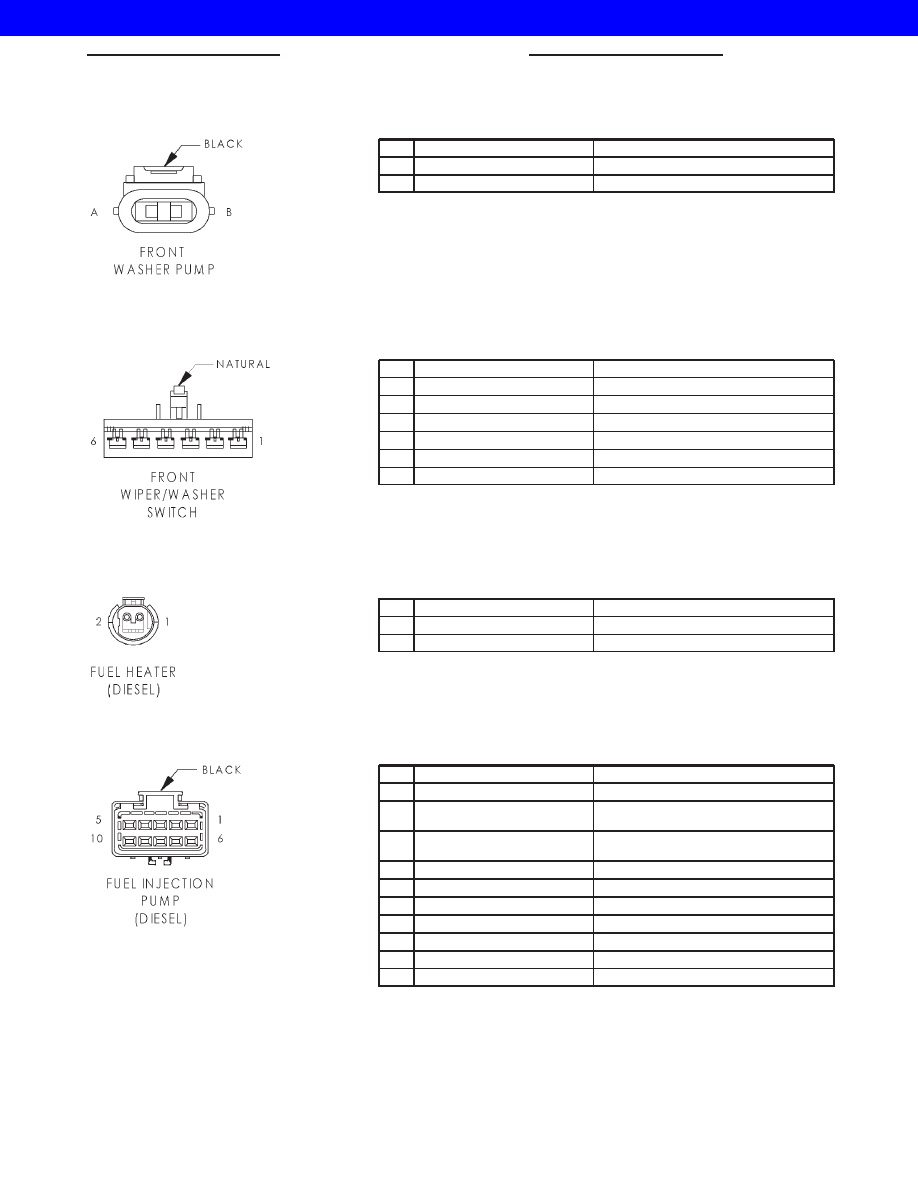

FRONT WASHER PUMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

V10 18BR

WASHER PUMP CONTROL

B

Z1 18BK

GROUND

FRONT WIPER/WASHER SWITCH - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK/WT

GROUND

2

V5 16DG/YL

WIPER PARK SWITCH SENSE

3

V10 18BR

WASHER PUMP CONTROL

4

V3 16BR/WT

WIPER LOW SPEED OUTPUT

5

V6 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

6

V4 16BR/VT

WIPER HIGH SPEED OUTPUT

FUEL HEATER (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

2

Z1 16BK

GROUND

FUEL INJECTION PUMP (DIESEL) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

K134 20LB/BK

CONTROL SLEEVE POSITION SENSOR SIGNAL

2

K57 20LG/OR

CONTROL SLEEVE POSITION SENSOR MIDDLE TAP
SIGNAL

3

K135 20WT/BK

CONTROL SLEEVE POSITION SENSOR MEASURE
COIL

4

K4 20BK/LB

SENSOR GROUND

5

K126 18LG

FUEL TIMING SOLENOID CONTROL

6

K153 18OR

FUEL SHUT DOWN SOLENOID CONTROL

7

K156 20GY

FUEL TEMPERATURE SENSOR SIGNAL

8

K140 16TN/WT

FUEL QUANTITY ACTUATOR CONTROL

9

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

10

F142 16DG/OR

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

XJ

8Wa-80 CONNECTOR PIN-OUTS

8Wa - 80 - 65

2001 JEEP CHEROKEE
