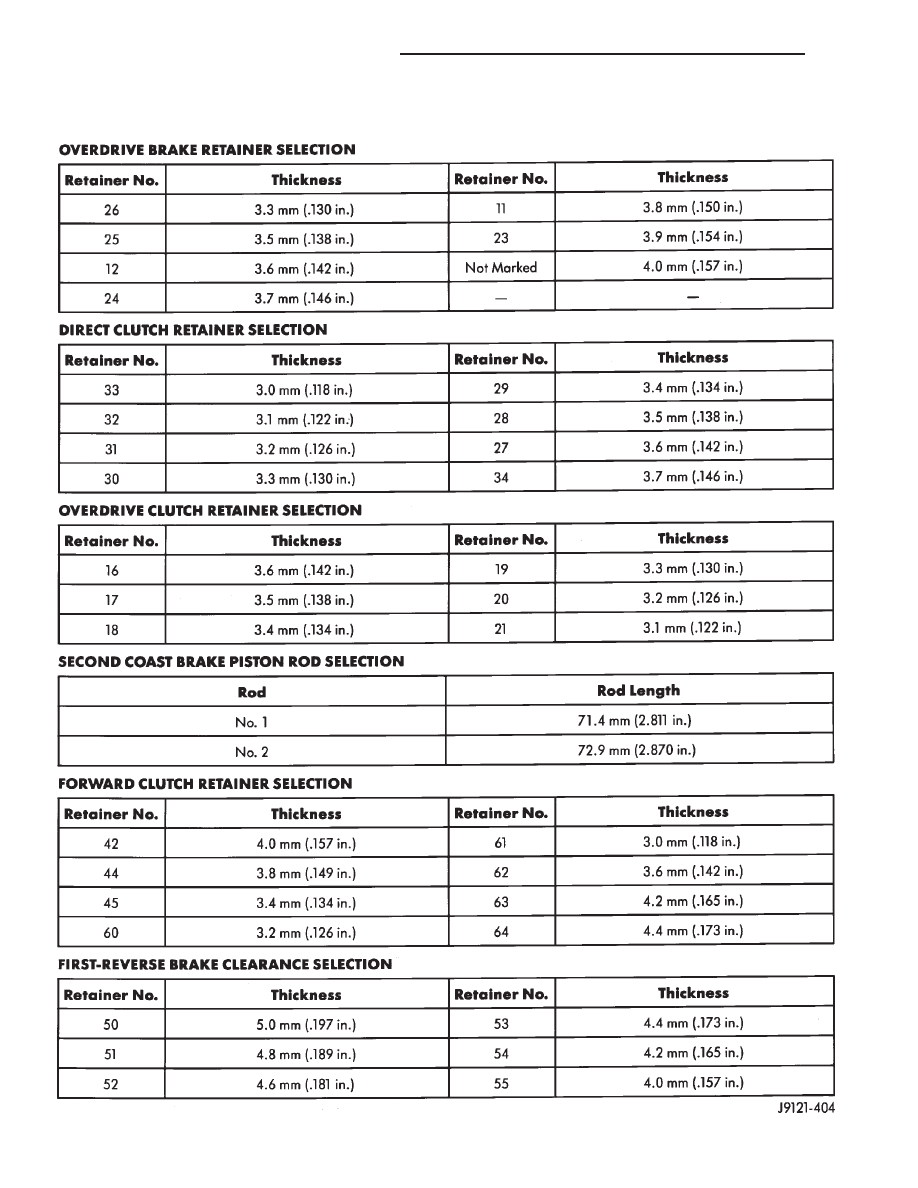

AW-4 RETAINER AND PISTON SPECIFICATIONS

21 - 340

AW–4 AUTOMATIC TRANSMISSION

XJ

SPECIFICATIONS (Continued)

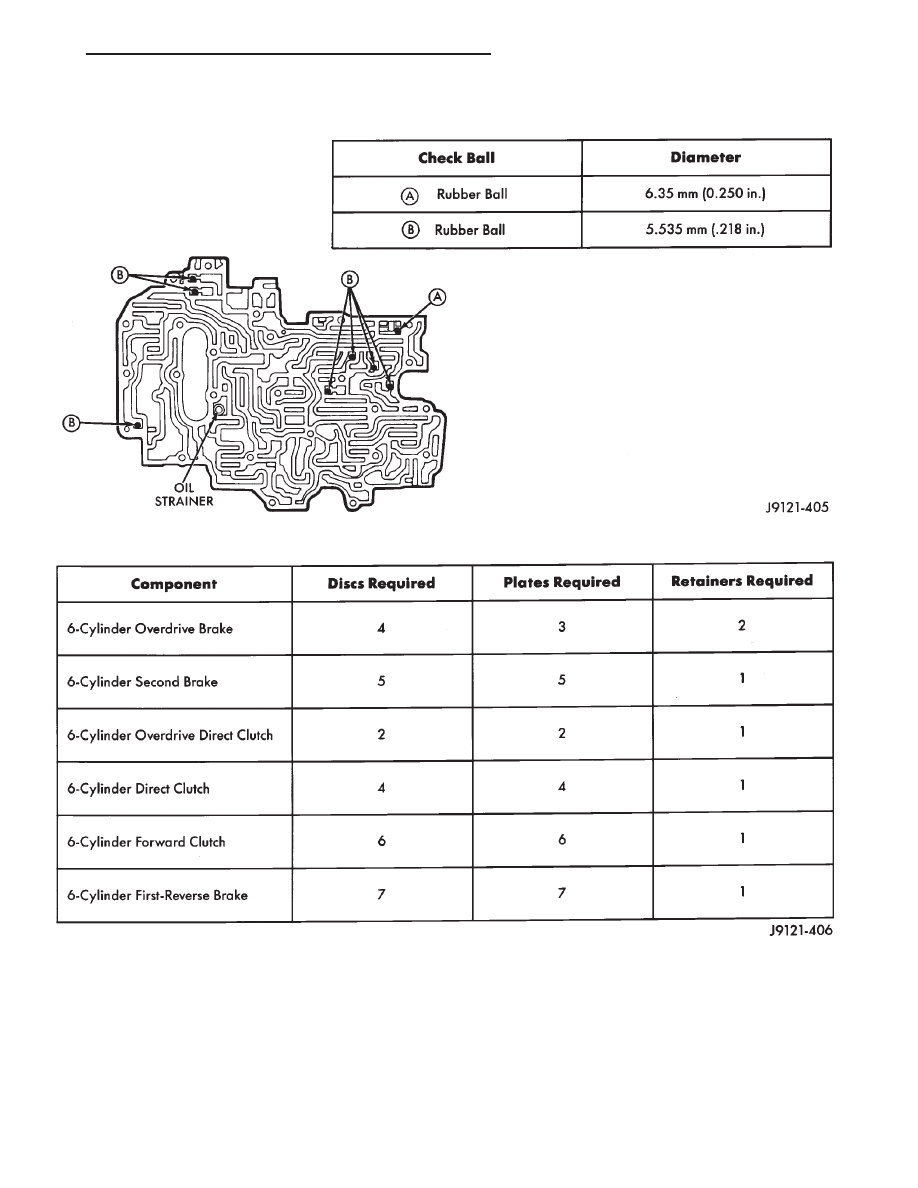

AW-4 VALVE BODY BALL DIMENSIONS

AW-4 CLUTCH AND BRAKE PACK REQUIREMENTS

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 341

SPECIFICATIONS (Continued)

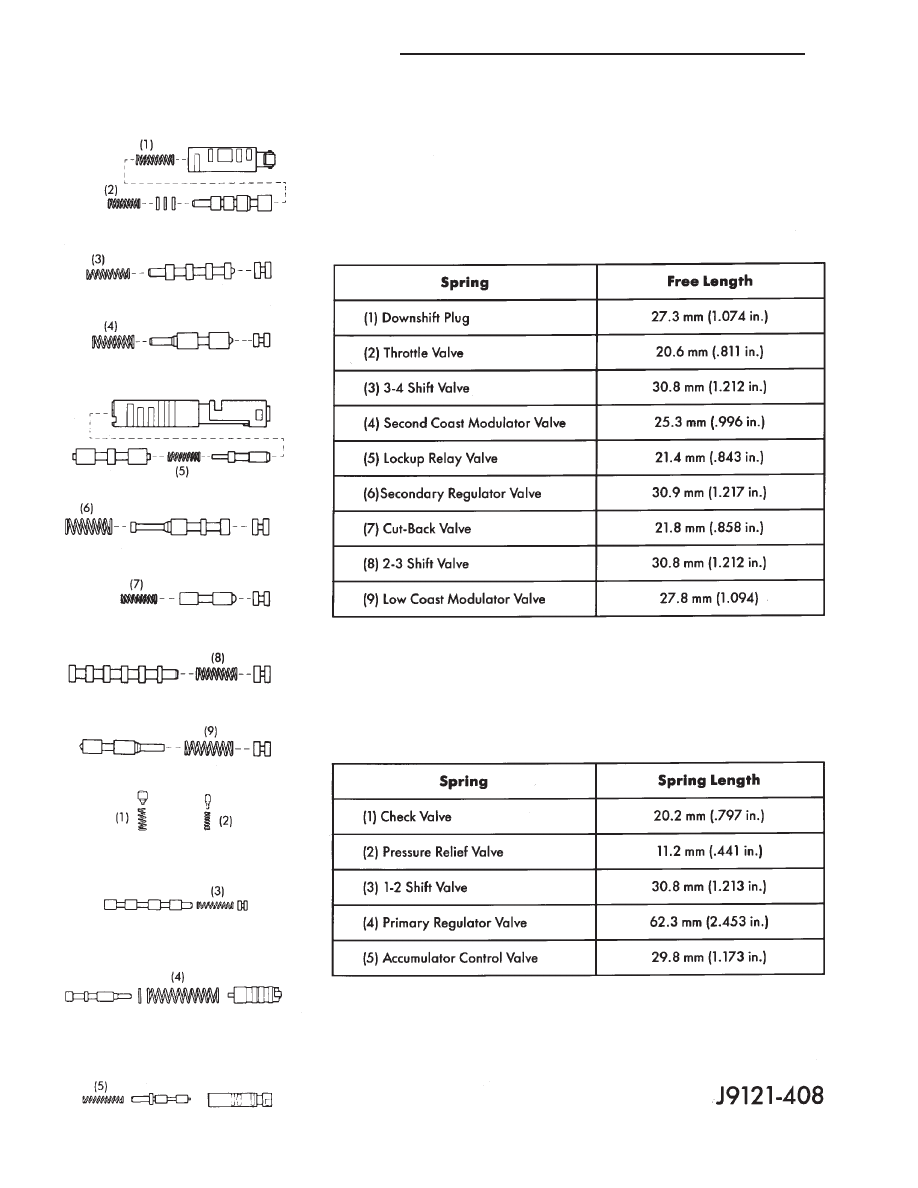

AW-4 VALVE AND SPRING IDENTIFICATION

21 - 342

AW–4 AUTOMATIC TRANSMISSION

XJ

SPECIFICATIONS (Continued)

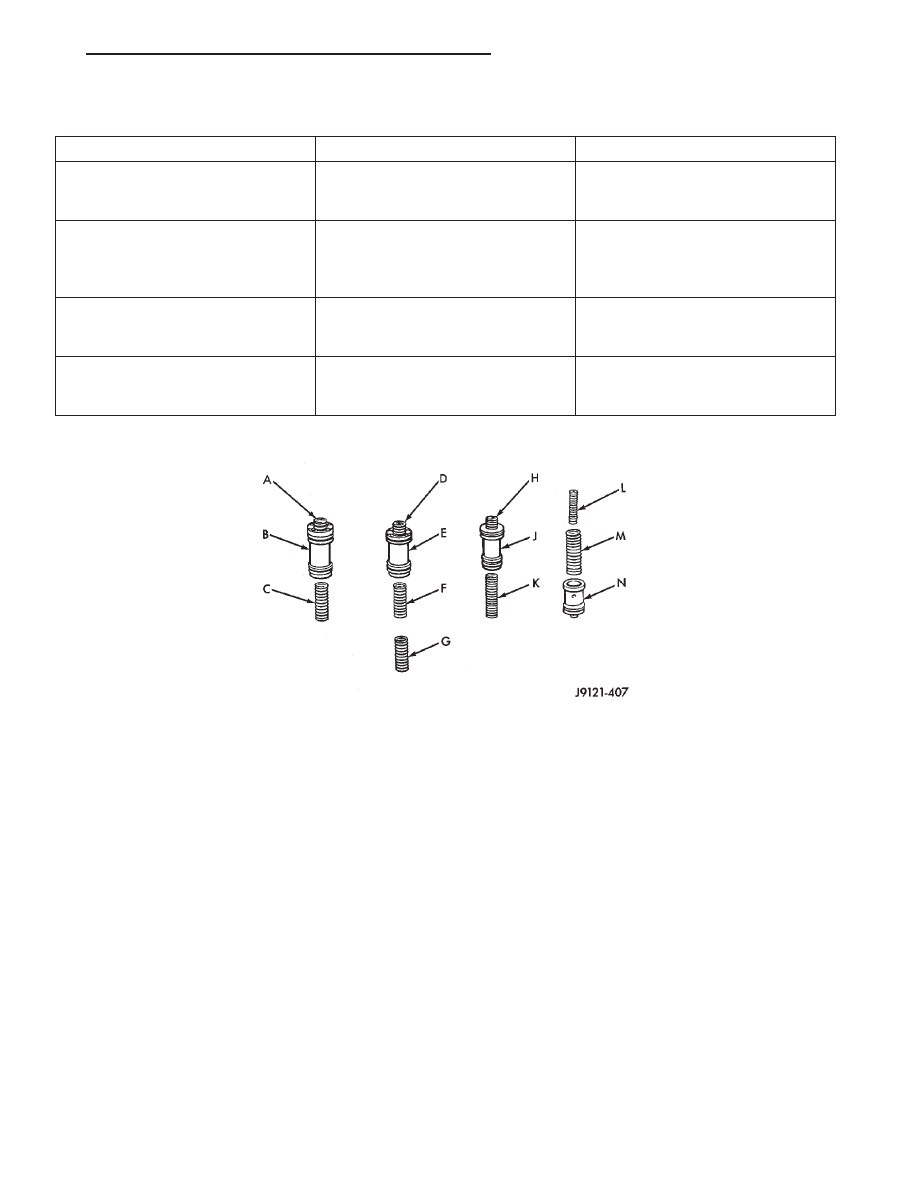

AW-4 ACCUMULATOR COMPONENT IDENTIFICATION

AW-4 TORQUE SPECIFICATIONS

Description

Torque

Converter Housing Bolts . . . . . . . . . . . . . . . . . . . . .

10 mm . . . . . . . . . . . . 32–36 N·m (23–27 ft. lbs.)
12 mm . . . . . . . . . . . . 55–59 N·m (40–43 ft. lbs.)

Cooler Line Retaining Clip Nuts . . . . . . . . 2–4 N·m

(18–35 in. lbs.)

Cooler Line Bracket Nuts . . . . . . . . . . . . 5–11 N·m

(48–96 in. lbs.)

Cooler Line Fitting Nuts (at auto. trans.

fittings) . . . . . . . . . 18–23 N·m (160–200 in. lbs.)

Detent Spring Bolt . . . . . 9–11 N·m (80–96 in. lbs.)
Dust Cover Nuts/Bolts . . . . . . . . . . . . . . 18–23 N·m

(159–203 in. lbs.)

Extension Housing Bolts . . . . . . . . . . . . 32–36 N·m

(23–27 ft. lbs.)

Fill Tube Bracket Bolt . . 50–64 N·m (37–47 ft. lbs.)
Neutral Switch Bolt . . . . . 12–14 N·m (8–10 ft. lbs.)

Nut . . . . . . . . . . . . . . . . . 6–8 N·m (53–70 ft. lbs.)

OD Support Bolt (to case) . . . . . . . . . . . 23–27 N·m

(18–20 ft. lbs.)

Description

Torque

Oil Pan Bolts . . . . . . . . . . . 6–8 N·m (53–70 in. lbs.)
Oil Pan Drain Plug . . . . 19–21 N·m (14–16 ft. lbs.)
Oil Pump Bolt (to case) . 21–23 N·m (16–18 ft. lbs.)
Oil Pump Bolt (to stator shaft) . . . . . . . . . 9–11N·m

(80–96 in. lbs.)

Oil Screen Bolt . . . . . . . . 9–11 N·m (80–96 in. lbs.)
Park Pawl Bracket . . . . . 9–11 N·m (80–96 in. lbs.)
Propeller Shaft Clamp Screws . . . . . . . . 16–23N·m

(140–200 in. lbs.)

Rear Mount-To-Transmission Bolts . . . . . 60–81N·m

(44 ft. lbs.)

Rear Mount-To-Clevis Bracket

Bolt/Nut . . . . . . . . . . . 54–75 N·m (40–55 ft. lbs.)

Rear Mount Clevis Bracket-To-Crossmember

Nuts . . . . . . . . . . . . . . 33–49 N·m (24–36 ft. lbs.)

Shift Cable Bracket Screws At

Transmission . . . . . 25–39 N·m (221–345 in. lbs.)

Shift Lever Mounting Cover Screws . . . . . 1–2 N·m

(9–20 in. lbs.)

Shift Lever Housing Nuts . . . . . . . . . . . 16–26 N·m

(141–230 in. lbs.)

Component

Approximate Outside Diameter

SECOND BRAKE ACCUMULATOR

SPRING A

PISTONB

SPRING C

14.17 mm (.558 in.)
36.9 mm (1.453 in.)
19.91 mm (.784 in.)

DIRECT CLUTCH ACCUMULATOR

SPRING D

PISTON E

SPRING F

SPRING G

12.07 mm (.475 in.)
36.9 mm (1.453 in.)
20.19 mm (.795 in.)
14.81 mm (.583 in.)

OVERDRIVE BRAKE

ACCUMULATOR

SPRING H

PISTON J

SPRING K

14.10 mm (.555 in.)
31.9 mm (1.256 in.)
19.99 mm (.785 in.)

OVERDRIVE CLUTCH

ACCUMULATOR

SPRING L

SPRING M

PISTON N

14.0 mm (0.551 in.)
20.3 mm (0.799 in.)
29.9 mm (1.177 in.)

XJ

AW–4 AUTOMATIC TRANSMISSION

21 - 343

SPECIFICATIONS (Continued)
