(2) Install input shaft snap ring (3) (Fig. 186).

(3) Position the OD/Reverse piston return spring

(2) and snap ring (3) onto the OD/Reverse piston (1)
(Fig. 187).

(4) Using an arbor press (1) and Tool 6057 (4),

install the OD/Reverse piston return spring (6) and
snap ring (3) (Fig. 188).

(5) Install the OD/Reverse piston (1) assembly to

the input clutch retainer (2) (Fig. 189).

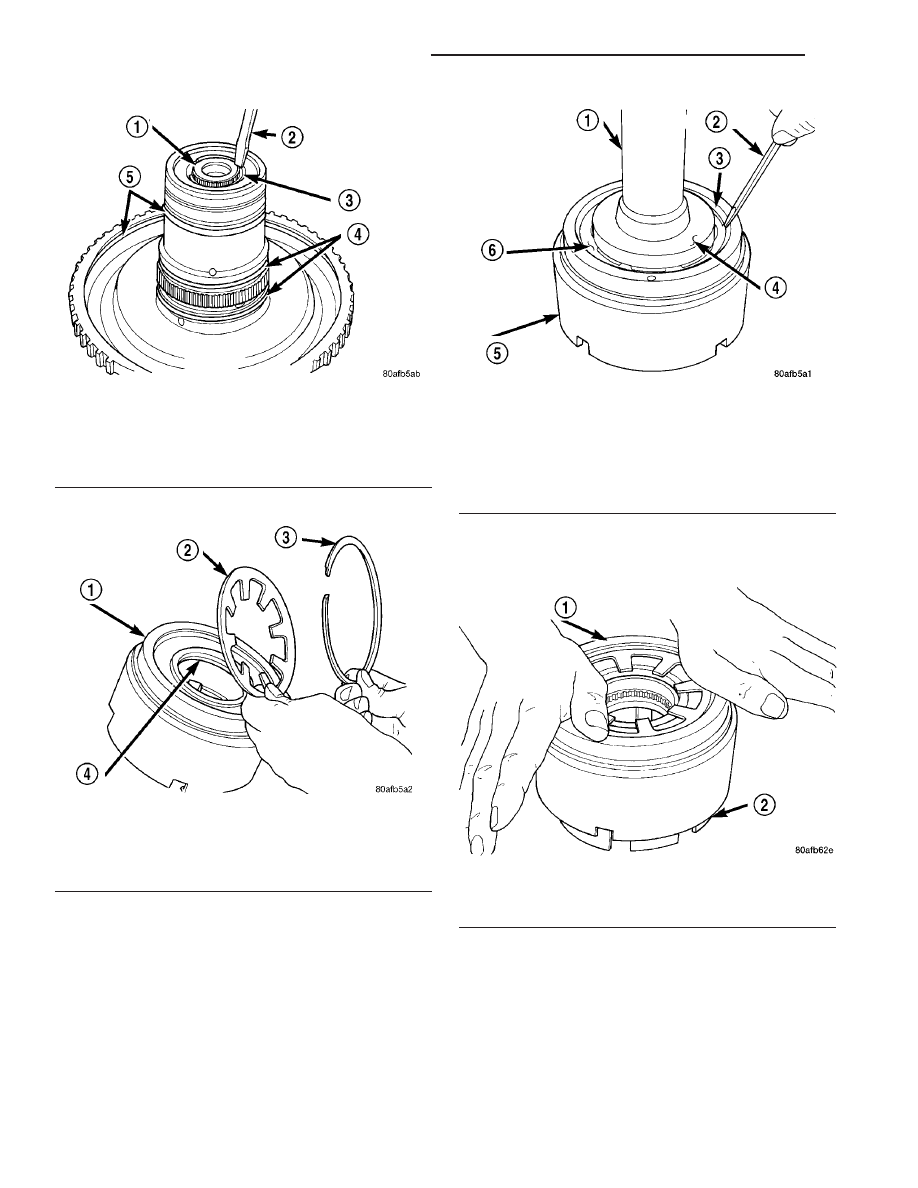

Fig. 186 Install Input Shaft Snap Ring

1 - INPUT SHAFT
2 - SCREWDRIVER (DO NOT SCRATCH BEARING SURFACE)
3 - SNAP RING
4 - O-RINGS
5 - SEALS

Fig. 187 Return Spring and Snap Ring

1 - OD/REVERSE PISTON
2 - RETURN SPRING
3 - SNAP RING
4 - O-RING

Fig. 188 Install Snap Ring

1 - ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST
ENOUGH TO REMOVE OR INSTALL SNAP RING)
2 - SCREWDRIVER
3 - SNAP RING
4 - SPECIAL TOOL 6057
5 - OD/REVERSE PISTON
6 - RETURN SPRING

Fig. 189 Install OD/Reverse Piston

1 - PUSH DOWN TO INSTALL OVERDRIVE/REVERSE PISTON
2 - INPUT CLUTCHES RETAINER

21 - 122

AUTOMATIC TRANSMISSION - 42RLE

TJ

INPUT CLUTCH ASSEMBLY (Continued)

(6) Install the input hub/shaft assembly (1) to the

OD/Reverse piston/clutch retainer assembly (2) (Fig.
190).

(7) Install input hub tapered snap ring (2) (Fig.

191). Make sure snap ring is fully seated.

(8) Install the UD clutch piston (1) (Fig. 192).

(9) Install UD piston return spring (1)and Tool

5067 (2) (Fig. 193).

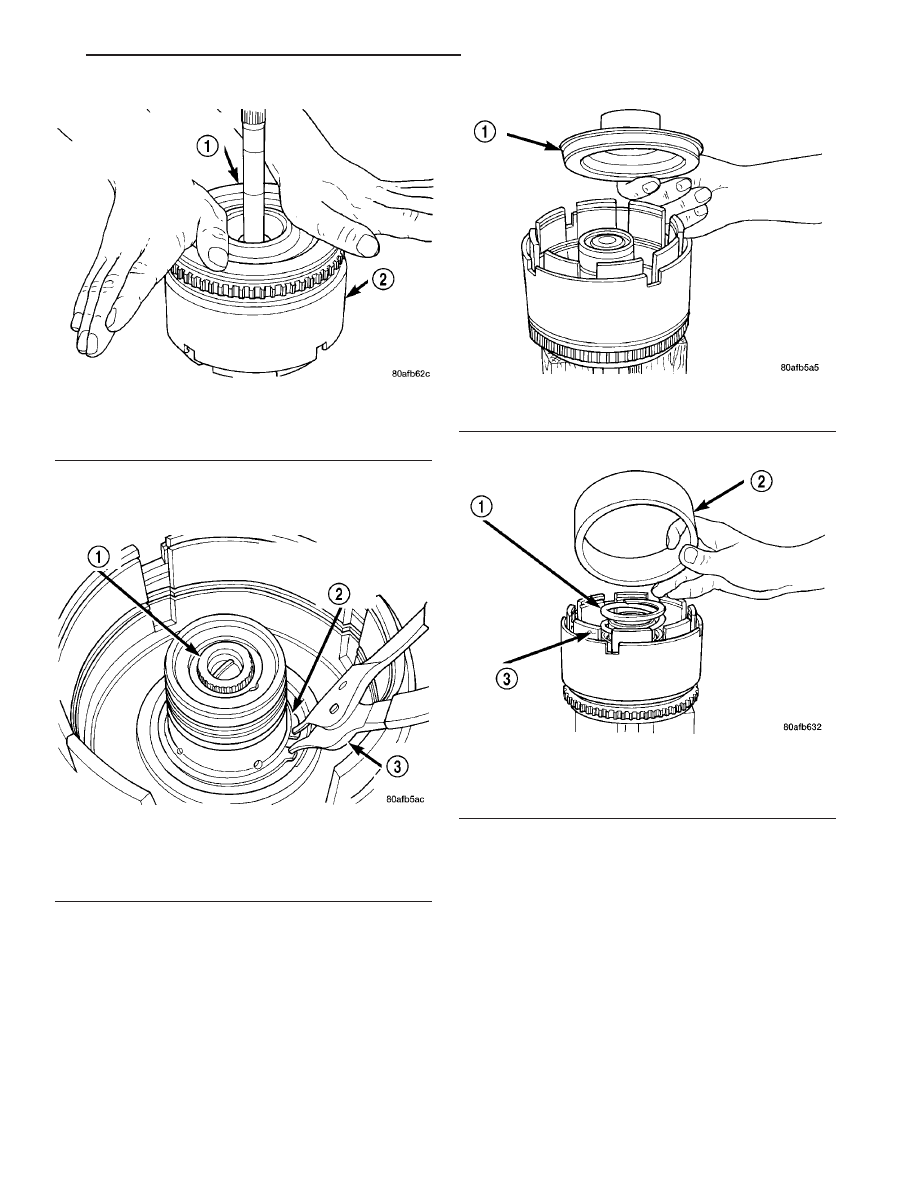

Fig. 190 Install Input Shaft Hub Assembly

1 - PUSH DOWN TO INSTALL INPUT SHAFT HUB ASSEMBLY
(ROTATE TO ALIGN SPLINES)
2 - OD/REV. PISTON

Fig. 191 Install Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

Fig. 192 Underdrive Clutch Piston

1 - PISTON

Fig. 193 Seal Compressor Special Tool 5067

1 - PISTON RETURN SPRING
2 - SPECIAL TOOL 5067
3 - INPUT CLUTCH RETAINER

TJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 123

INPUT CLUTCH ASSEMBLY (Continued)

(10) Position the UD spring retainer (1) and snap

ring (2) on the piston return spring (4) (Fig. 194).

CAUTION: Compress return spring just enough to
install snap ring.

(11) Using Tool 5059A (6) and an arbor press (1),

install the UD spring retainer and snap ring (3) (Fig.
195).

(12) Install the UD clutch pack (four fibers/four

steels) (1, 3) (Fig. 196). Leave the top disc (2) out
until after the snap ring is installed.

(13) Install the UD clutch flat snap ring (1) (Fig.

197).

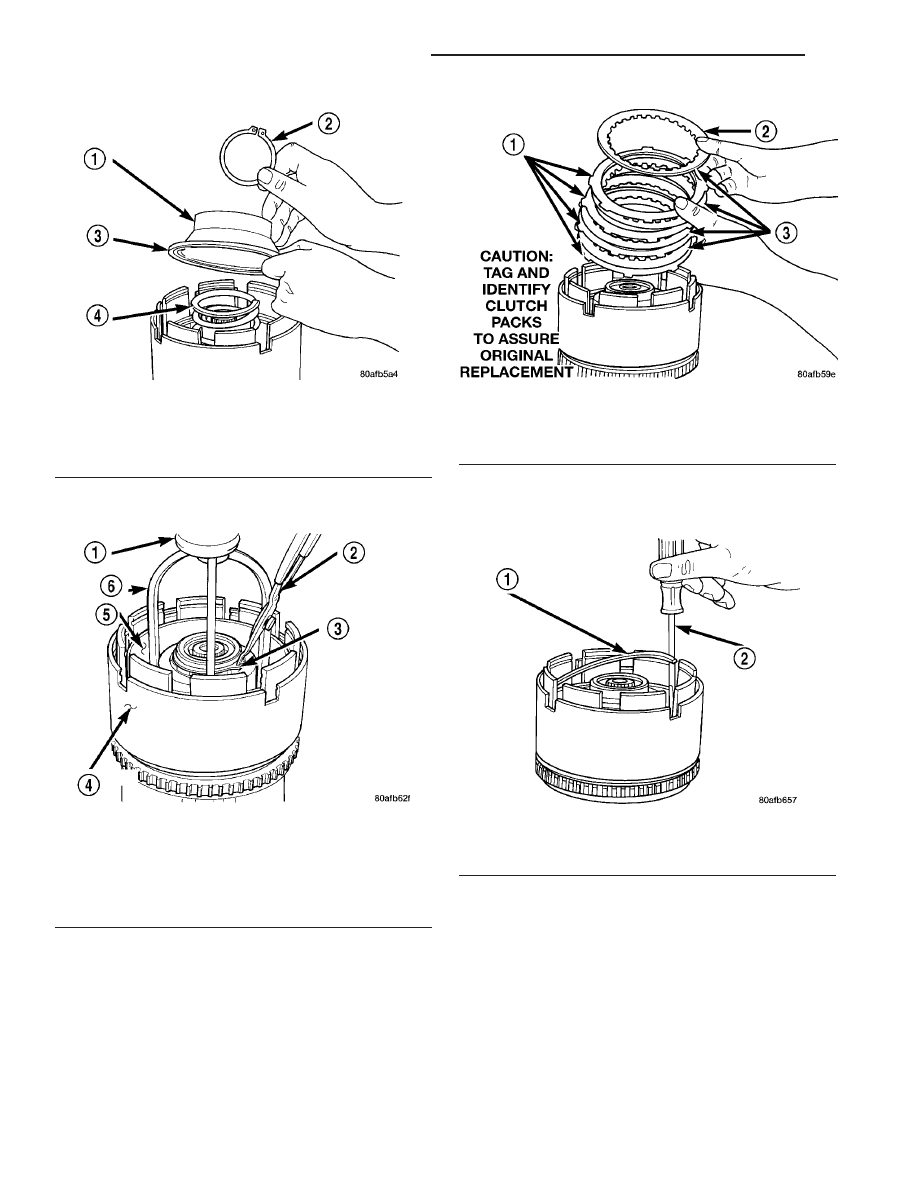

Fig. 194 UD Return Spring and Retainer

1 - UNDERDRIVE SPRING RETAINER
2 - SNAP RING
3 - SEAL
4 - PISTON RETURN SPRING

Fig. 195 Install UD Spring Retainer and Snap Ring

1 - ARBOR PRESS RAM
2 - SNAP RING PLIERS
3 - SNAP RING
4 - OD/REVERSE PISTON
5 - TOOL 5067
6 - TOOL 5059A

Fig. 196 Underdrive Clutch Pack

1 - CLUTCH PLATE
2 - ONE UD CLUTCH DISC
3 - CLUTCH DISC

Fig. 197 UD Clutch Flat Snap Ring

1 - UNDERDRIVE CLUTCH REACTION PLATE FLAT SNAP RING
2 - SCREWDRIVER

21 - 124

AUTOMATIC TRANSMISSION - 42RLE

TJ

INPUT CLUTCH ASSEMBLY (Continued)

(14) Install the last UD clutch disc (1) (Fig. 198).

(15) Install the OD/UD clutch reaction plate (1)

(Fig. 199). The OD/UD clutches reaction plate has a
step on both sides. Install the OD/UD clutches reac-
tion plate tapered step side up.

NOTE: Snap ring ends must be located within one
finger of the input clutch hub. Be sure that snap
ring is fully seated, by pushing with screwdriver,
into snap ring groove all the way around.

(16) Install the UD/OD tapered snap ring (1) (Fig.

200).

(17) Seat tapered snap ring (1) to ensure proper

installation (Fig. 201).

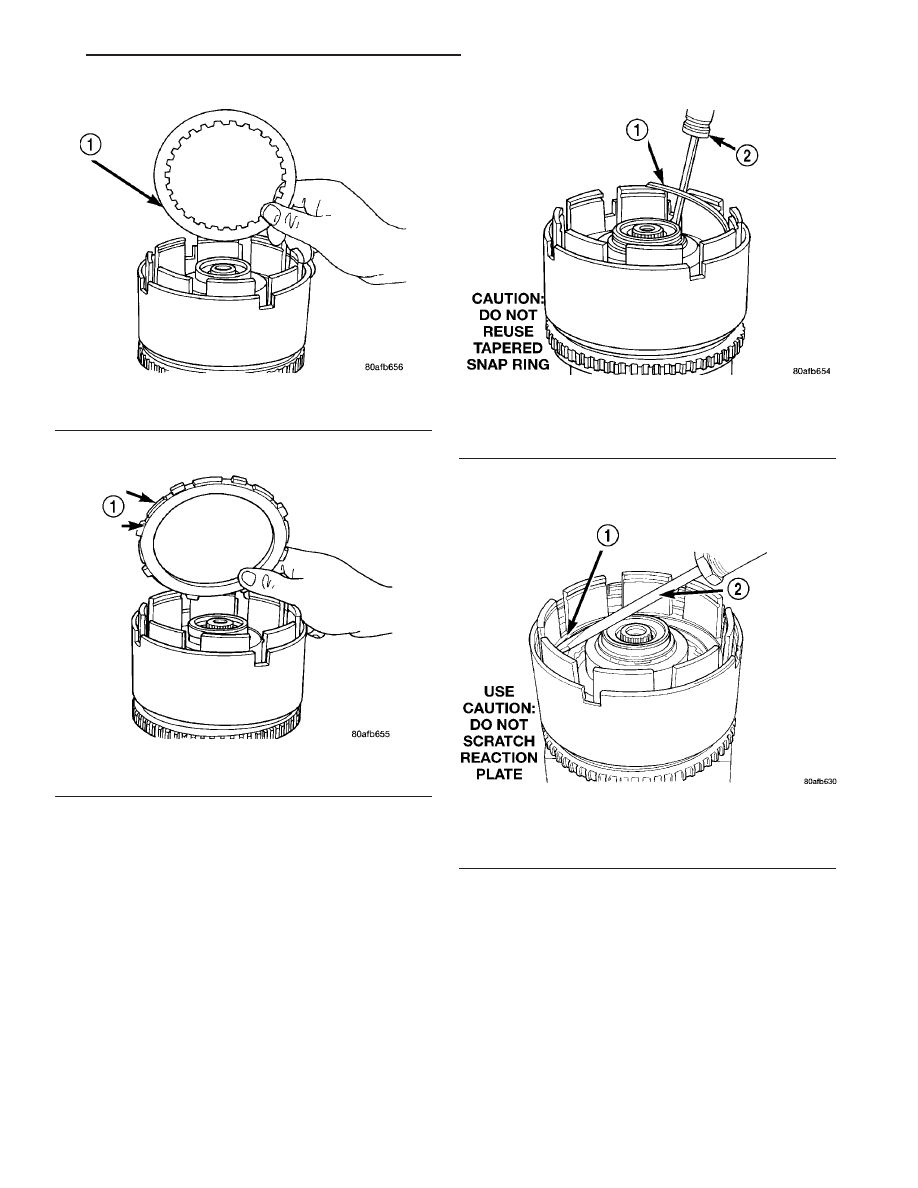

Fig. 198 Install Last UD Clutch Disc

1 - ONE UNDERDRIVE CLUTCH DISC

Fig. 199 OD/UD Reaction Plate

1 - OD/UD CLUTCH REACTION PLATE (STEP SIDE DOWN)

Fig. 200 Tapered Snap Ring

1 - OVERDRIVE/UNDERDRIVE CLUTCHES REACTION PLATE
TAPERED SNAP RING
2 - SCREWDRIVER (DO NOT SCRATCH REACTION PLATE)

Fig. 201 Seating Tapered Snap Ring

1 - OVERDRIVE/UNDERDRIVE CLUTCHES REACTION PLATE
TAPERED SNAP RING
2 - SCREWDRIVER

TJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 125

INPUT CLUTCH ASSEMBLY (Continued)
