NOTE: The OD/UD clutch reaction plate has a step
on both sides. The OD/UD clutches reaction plate
goes tapered step side up.

(16) Remove the OD/UD reaction plate (1) (Fig.

170).

(17) Remove the first UD clutch disc (1) (Fig. 171).

(18) Remove the UD clutch flat snap ring (1) (Fig.

172).

NOTE: Tag underdrive clutch pack for reassembly
identification.

(19) Remove the UD clutch pack (1, 3) (Fig. 173).

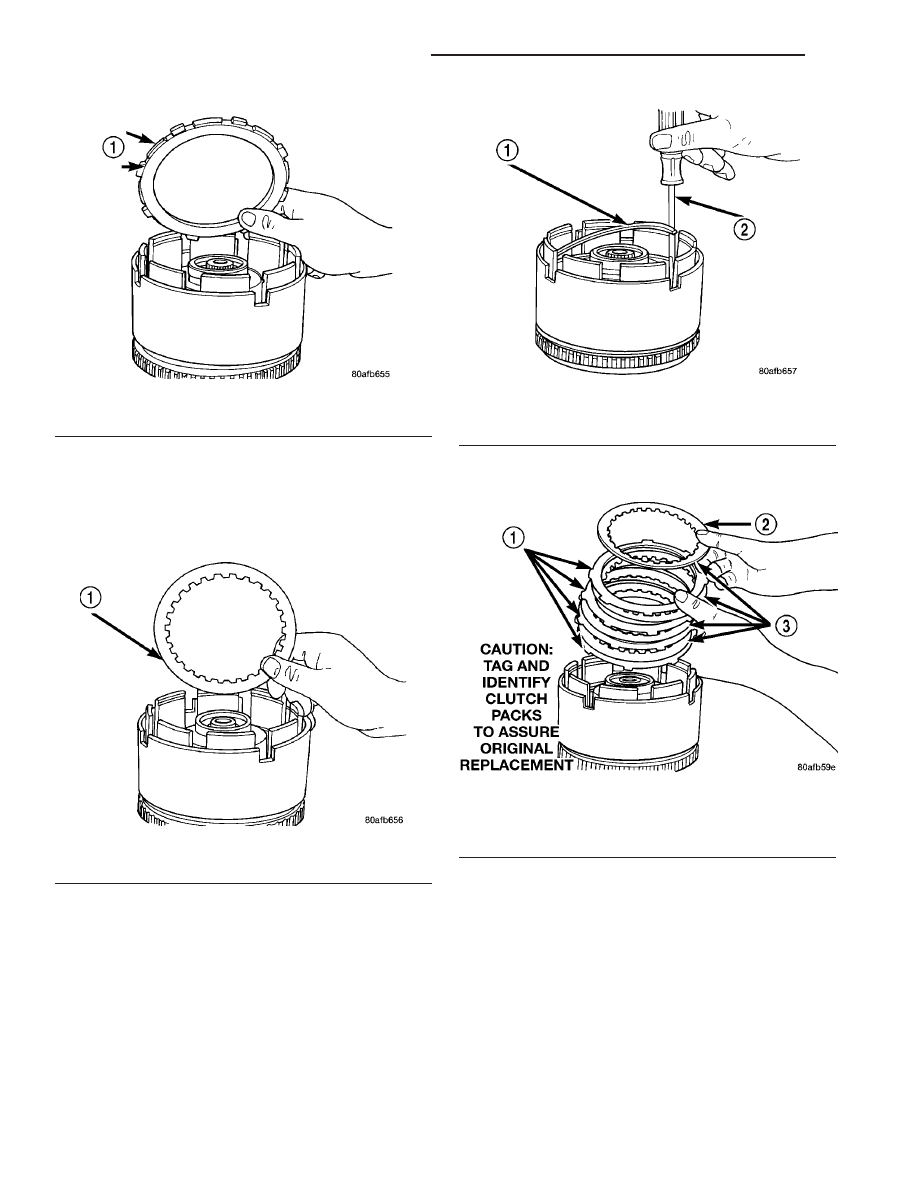

Fig. 170 OD/UD Reaction Plate

1 - OD/UD CLUTCH REACTION PLATE (STEP SIDE DOWN)

Fig. 171 Remove Last UD Clutch Disc

1 - ONE UNDERDRIVE CLUTCH DISC

Fig. 172 UD Clutch Flat Snap Ring

1 - UNDERDRIVE CLUTCH REACTION PLATE FLAT SNAP RING
2 - SCREWDRIVER

Fig. 173 Underdrive Clutch Pack

1 - CLUTCH PLATE
2 - ONE UD CLUTCH DISC
3 - CLUTCH DISC

21 - 118

AUTOMATIC TRANSMISSION - 42RLE

TJ

INPUT CLUTCH ASSEMBLY (Continued)

CAUTION: Compress return spring just enough to
remove or install snap ring.

(20) Using Tool 5059A (4) and an arbor press (2),

compress UD clutch piston enough to remove snap
ring (3) (Fig. 174).

(21) Remove the underdrive spring retainer snap

ring (2), spring retainer (1), and spring (4) (Fig. 175).

(22) Remove the UD clutch piston (1) (Fig. 176).

(23) Remove the input hub tapered snap ring (2)

(Fig. 177).

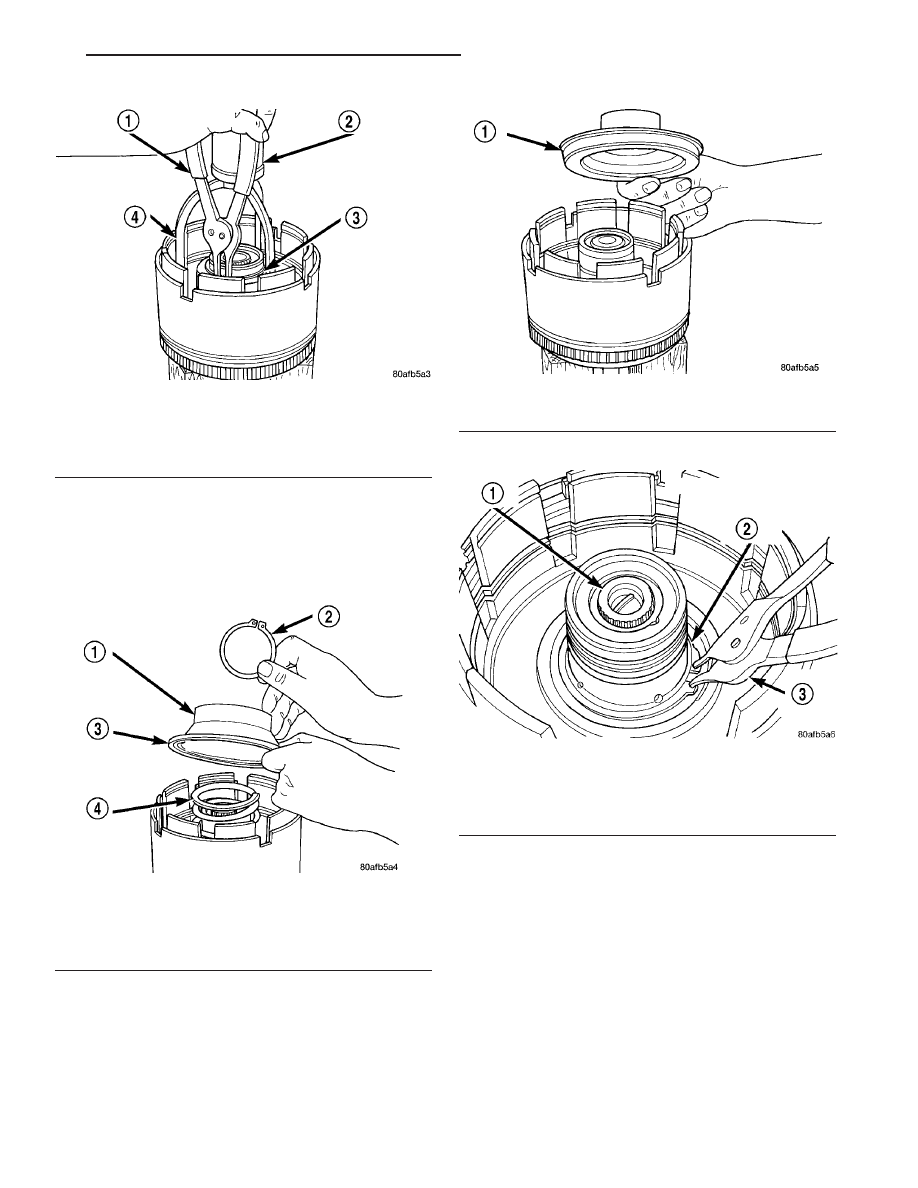

Fig. 174 UD Spring Retainer Snap Ring

1 - SNAP RING PLIERS
2 - ARBOR PRESS RAM
3 - SNAP RING
4 - SPECIAL TOOL 5059A

Fig. 175 UD Return Spring and Retainer

1 - UNDERDRIVE SPRING RETAINER
2 - SNAP RING
3 - SEAL
4 - PISTON RETURN SPRING

Fig. 176 Underdrive Clutch Piston

1 - PISTON

Fig. 177 Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

TJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 119

INPUT CLUTCH ASSEMBLY (Continued)

(24) Tap on input hub (1) with soft faced hammer

(2) and separate input hub from OD/Reverse piston
and clutch retainer (Fig. 178).

(25) Separate the input hub from OD/Reverse pis-

ton (5) and clutch retainer (2) (Fig. 179).

(26) Separate clutch retainer (2) from OD/Reverse

piston (1) (Fig. 180).

(27) Using Tool 6057 (4) and an arbor press(1),

compress OD/Reverse piston (5) return spring just
enough to remove snap ring (3) (Fig. 181).

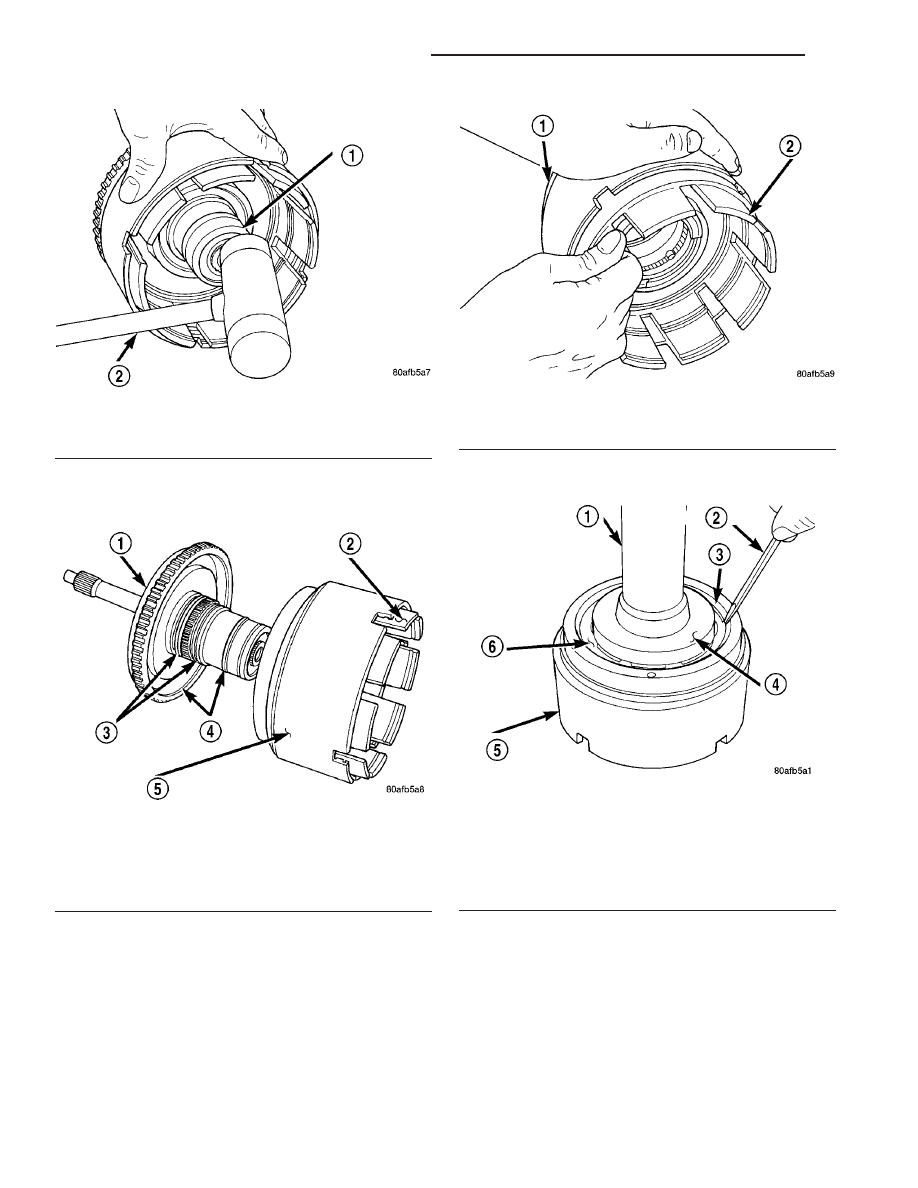

Fig. 178 Tap on Input Hub

1 - INPUT SHAFT AND HUB ASSEMBLY
2 - PLASTIC HAMMER

Fig. 179 Input Hub Removed

1 - INPUT SHAFT AND HUB ASSEMBLY
2 - INPUT CLUTCH RETAINER
3 - O-RING
4 - SEAL
5 - OVERDRIVE/REVERSE PISTON

Fig. 180 Pull Retainer from Piston

1 - OVERDRIVE/REVERSE PISTON
2 - INPUT CLUTCH RETAINER

Fig. 181 Remove Snap Ring

1 - ARBOR PRESS RAM (COMPRESS RETURN SPRING JUST
ENOUGH TO REMOVE OR INSTALL SNAP RING)
2 - SCREWDRIVER
3 - SNAP RING
4 - SPECIAL TOOL 6057
5 - OD/REVERSE PISTON
6 - RETURN SPRING

21 - 120

AUTOMATIC TRANSMISSION - 42RLE

TJ

INPUT CLUTCH ASSEMBLY (Continued)

(28) Remove the OD/Reverse piston (5) return

spring and snap ring (3) (Fig. 182).

(29) Remove input shaft (1) to input clutch hub

snap ring (3) (Fig. 183).

(30) Using a suitably sized socket (2) and an arbor

press (1), remove input shaft (5) from input shaft hub
(Fig. 184).

ASSEMBLY

Use petrolatum on all seals to ease assembly of

components.

(1) Using an arbor press(2), install input shaft (1)

to input shaft hub (2) (Fig. 185).

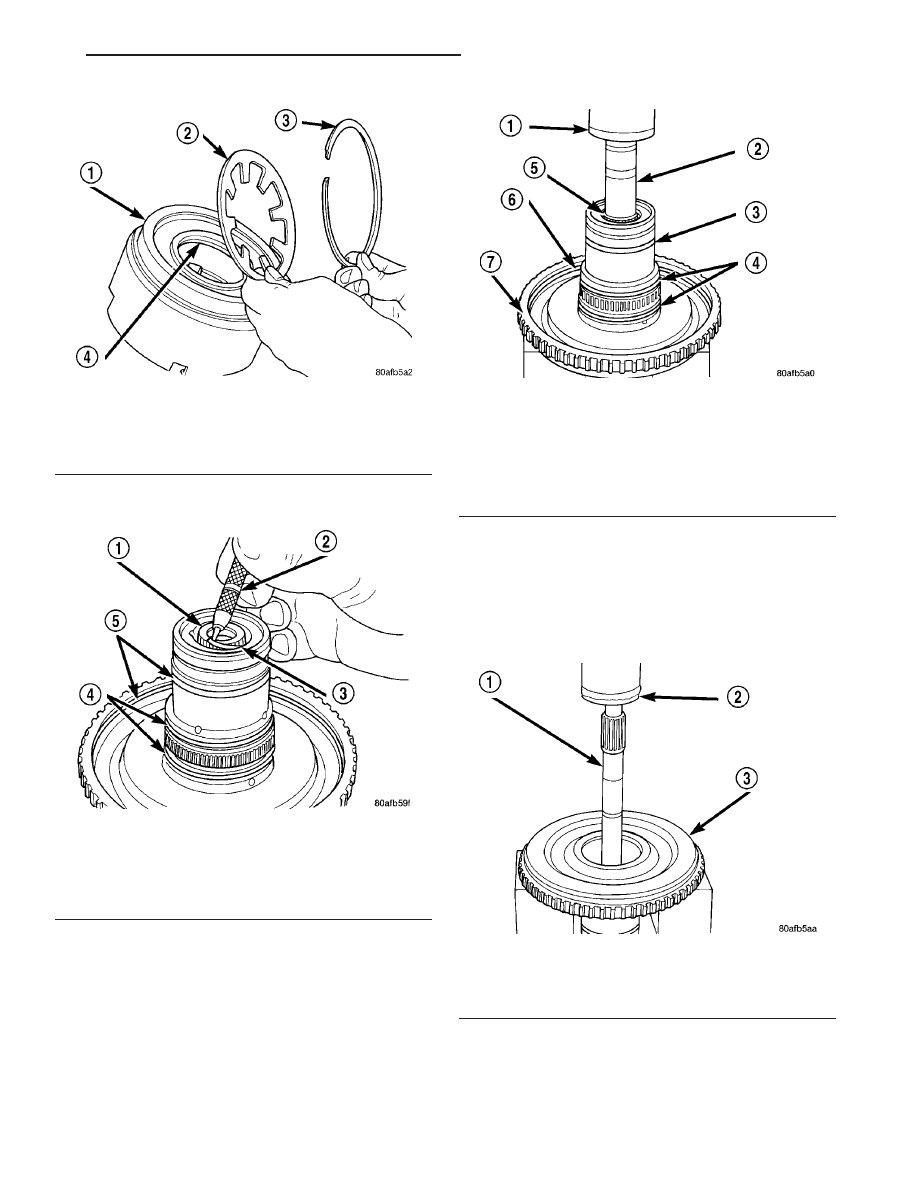

Fig. 182 Return Spring and Snap Ring

1 - OD/REVERSE PISTON
2 - RETURN SPRING
3 - SNAP RING
4 - O-RING

Fig. 183 Remove Input Shaft Snap Ring

1 - INPUT SHAFT
2 - SHARP-POINTED TOOL
3 - SNAP RING
4 - O-RINGS
5 - SEALS

Fig. 184 Remove Input Shaft

1 - ARBOR PRESS RAM
2 - SOCKET
3 - SEAL
4 - O-RINGS
5 - INPUT SHAFT
6 - SEAL
7 - INPUT CLUTCH HUB

Fig. 185 Install Input Shaft

1 - INPUT SHAFT
2 - ARBOR PRESS RAM
3 - INPUT CLUTCH HUB

TJ

AUTOMATIC TRANSMISSION - 42RLE

21 - 121

INPUT CLUTCH ASSEMBLY (Continued)
