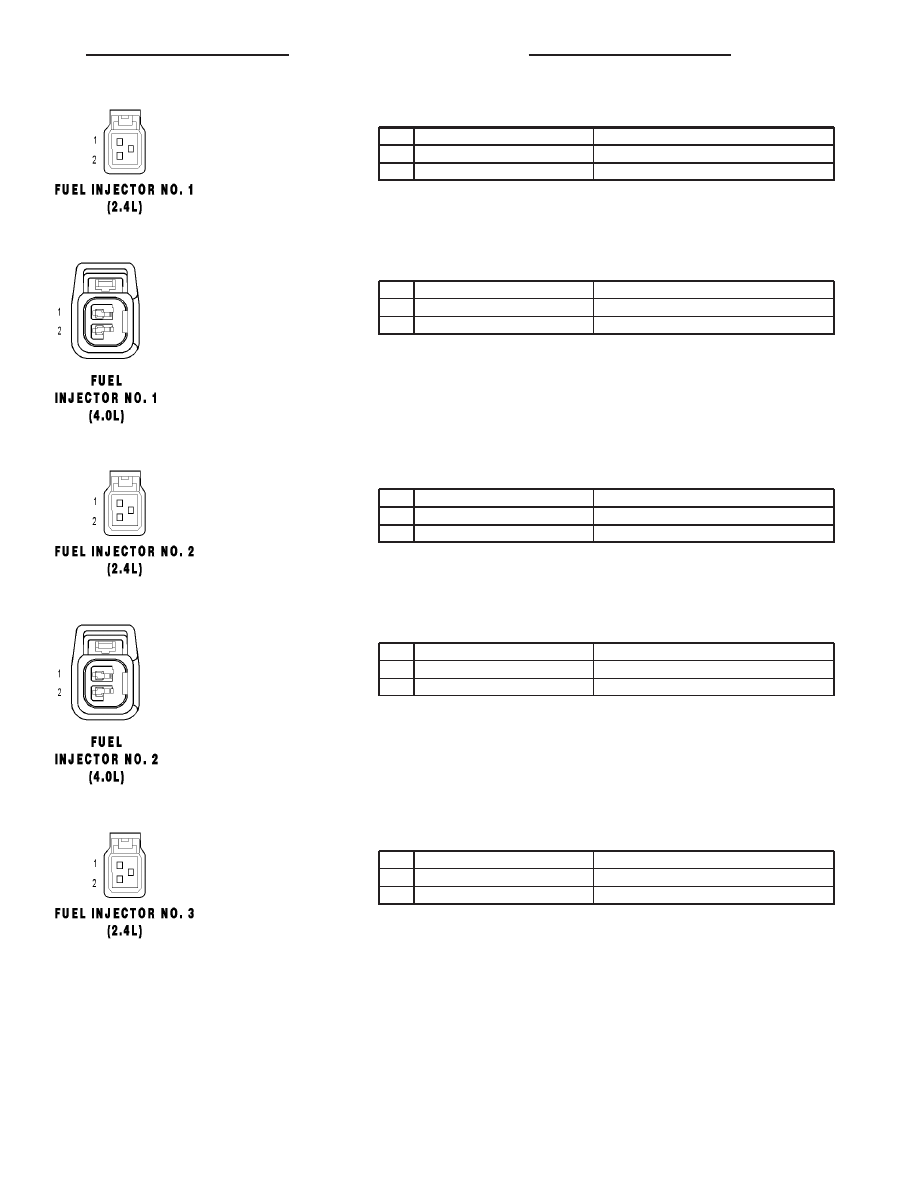

FUEL INJECTOR NO. 1 (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

ASD RELAY OUTPUT

2

K11 16BR/YL

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 1 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K11 18BR/YL

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 2 (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

ASD RELAY OUTPUT

2

K12 16BR/DB

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 2 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K12 18BR/DB

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 3 (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

ASD RELAY OUTPUT

2

K13 16BR/LB

INJECTOR CONTROL NO. 3

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

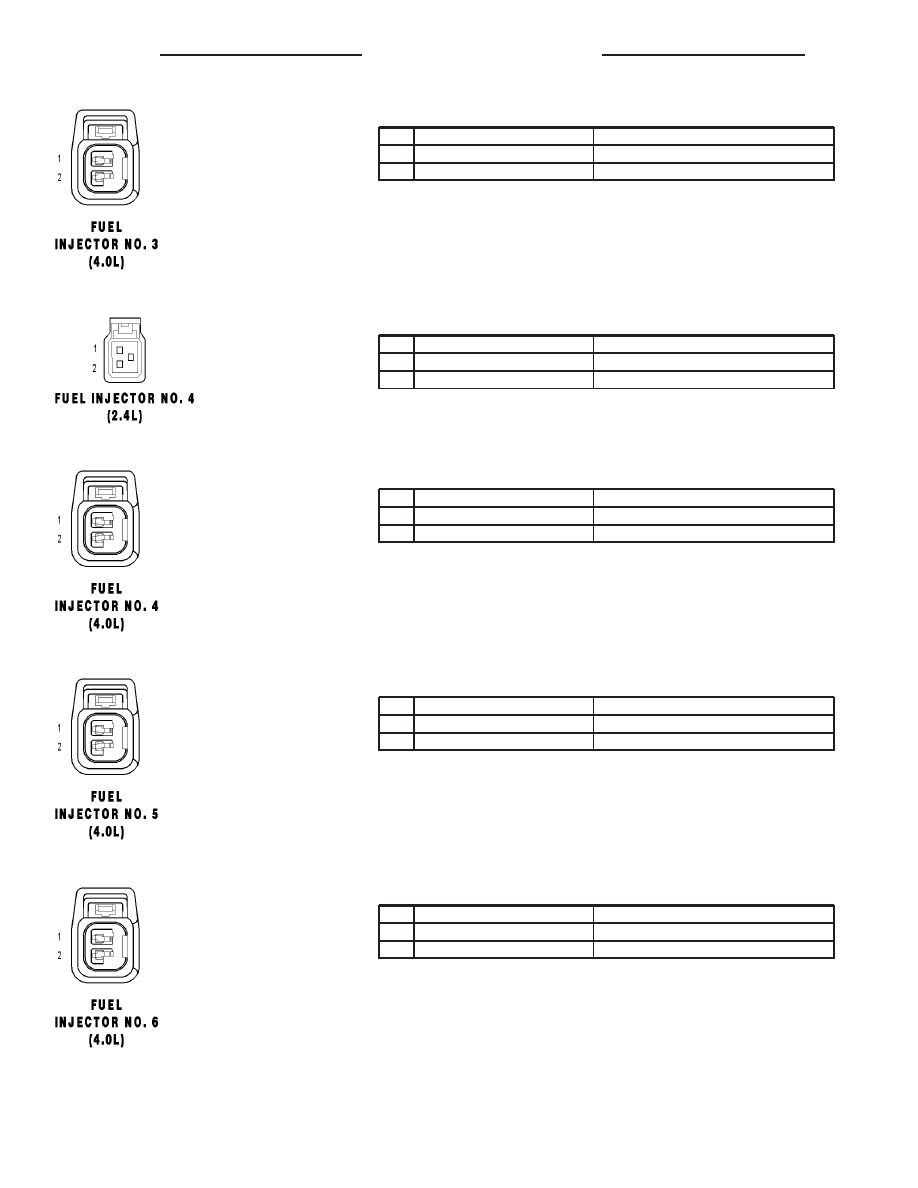

FUEL INJECTOR NO. 3 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K13 18BR/LB

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 4 (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

F142 16PK/GY

ASD RELAY OUTPUT

2

K14 16BR/TN

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 4 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K14 18BR/TN

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 5 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K38 18BR/OR

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 6 (4.0L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K334 18BR

ASD RELAY OUTPUT

2

K58 18BR/VT

INJECTOR CONTROL NO. 6

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

TJ

FUEL PUMP MODULE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z987 18BK

GROUND

2

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

3

K900 20DB/DG

SENSOR GROUND

4

A109 18OR/RD

FUEL PUMP RELAY OUTPUT

G-SWITCH - 3 WAY

CAV

CIRCUIT

FUNCTION

1

G119 20VT

G-SWITCH TEST SIGNAL

2

G117 20VT/LG

G-SWITCH NO. 1 SENSE

3

G118 20VT/YL

G-SWITCH NO. 2 SENSE

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K125 18BR/DG

GEN FIELD CONTROL

2

Z20 18BR/BK

GROUND

HEADLAMP LEVELING SWITCH (EXPORT) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L45 20WT/OR

FUSED HEADLAMP SWITCH OUTPUT

3

-

-

4

Z1 20BK

GROUND

5

L13 20WT/YL

HEADLAMP ADJUST SIGNAL

6

-

-

HEATER CONTROL C1 (HEATER ONLY) - 5 WAY

CAV

CIRCUIT

FUNCTION

A

C7 12BR/TN

BLOWER MOTOR HIGH SPEED

B

C6 14LB

BLOWER MOTOR M2 SPEED

C

C5 16LG/LB

BLOWER MOTOR M1 SPEED

D

C4 18TN

BLOWER MOTOR LOW SPEED

E

C1 12DG

BLOWER MOTOR FEED

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

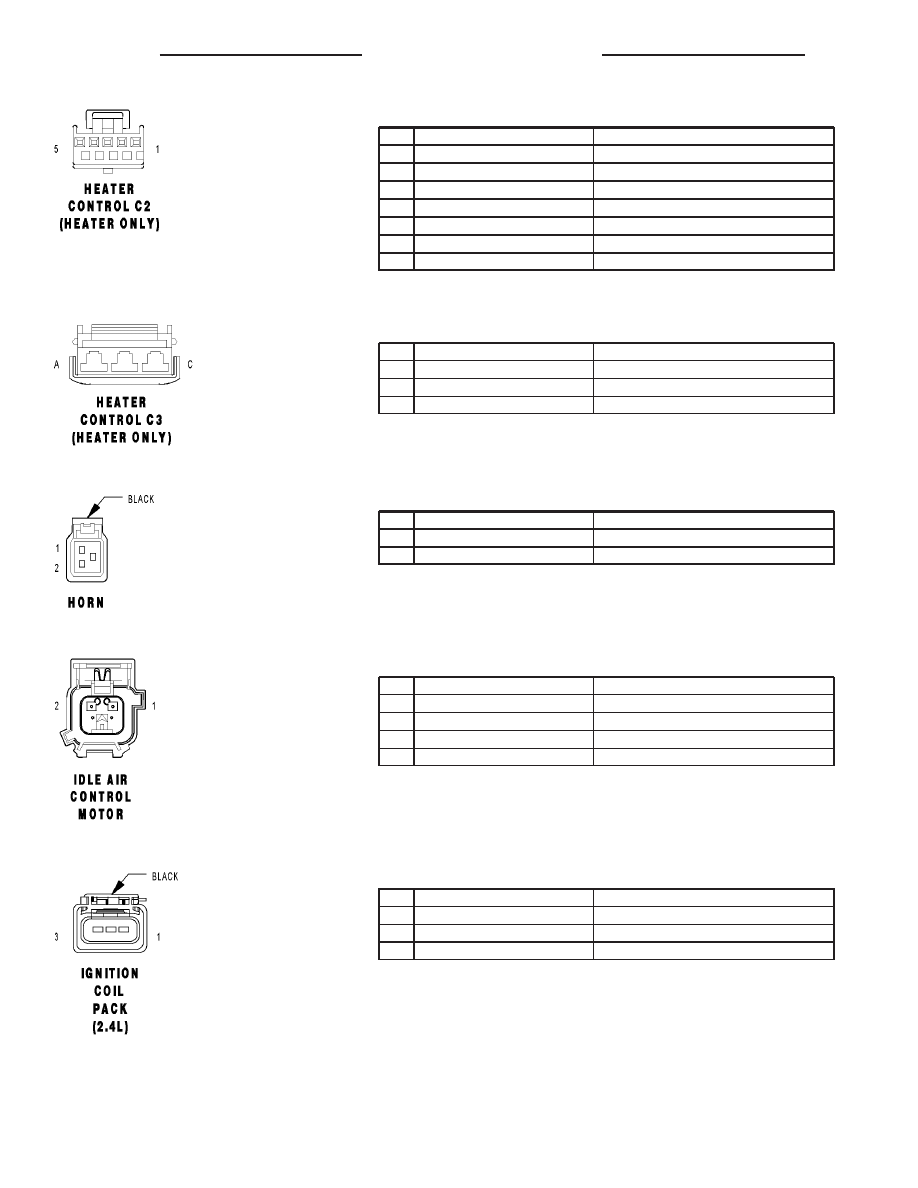

HEATER CONTROL C2 (HEATER ONLY) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

Z11 20BK/WT (LHD)

GROUND

1

F24 20RD/DG (RHD)

FUSED IGNITION SWITCH OUTPUT (RUN)

2

C36 20DB/RD

BLEND DOOR FEEDBACK SIGNAL

3

F24 20RD/DG (LHD)

FUSED IGNITION SWITCH OUTPUT (RUN)

3

Z11 20BK/WT (RHD)

GROUND

4

E2 20OR

PANEL LAMPS FEED

5

Z1 20BK

GROUND

HEATER CONTROL C3 (HEATER ONLY) - 3 WAY

CAV

CIRCUIT

FUNCTION

A

-

-

B

C1 C12DG

BLOWER MOTOR FEED

C

Z1 12BK

GROUND

HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z950 18BK

GROUND

2

X2 18DG/OR

HORN RELAY OUTPUT

IDLE AIR CONTROL MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K961 20BR/VT (2.4L)

IAC SIGNAL

1

K961 18BR/VT (4.0L)

IAC SIGNAL

2

K61 20VT/GY (2.4L)

IAC CONTROL

2

K61 18VT/GY (4.0L)

IAC CONTROL

IGNITION COIL PACK (2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

K334 18BR

ASD RELAY OUTPUT

3

K19 18DB/DG

COIL CONTROL NO. 1

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

TJ
