C301 - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

A1

V32 20VT/YL

A2

G117 18VT/LG

A3

L300 14LG/WT

A4

L4 14WT/LG

A5

A333 14WT/RD

A6

A991 12RD

A7

F26 16PK/OR

A8

K900 20DB/DG

B1

V37 20VT

B2

A701 18BR/RD

B3

M21 20YL/BR

B4

B15 20DG/WT

B5

G93 20VT/LB

B6

L60 18WT/TN

B7

A1 16RD

B8

L1 20WT/LG

B9

L61 18WT/LG

B10

L7 18WT/YL

B11

L50 18WT/TN

B12

X3 20RD/YL

C1

W10 16BR

C2

L139 18WT/YL

C3

V30 20VT/WT

C4

K106 20VT/LB

C5

K107 20VT/WT

C6

L45 20WT/OR

C7

F102 20PK/DB

C8

F1 20PK/WT

C9

A39 18RD/DG

C9

A39 16RD/DG (4.0L LHD M/T EXCEPT
EXPORT OFF-ROAD PACKAGE)

C10

F960 20PK/LG

C11

G9 20GY/BK

C12

G119 18VT

D1

T141 18YL/OR

D2

G118 18VT/YL

D3

A906 12RD

D4

A940 12RD

D5

C15 12BK/WT

D6

A8 14RD

D7

D25 18WT/VT

D8

-

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 19

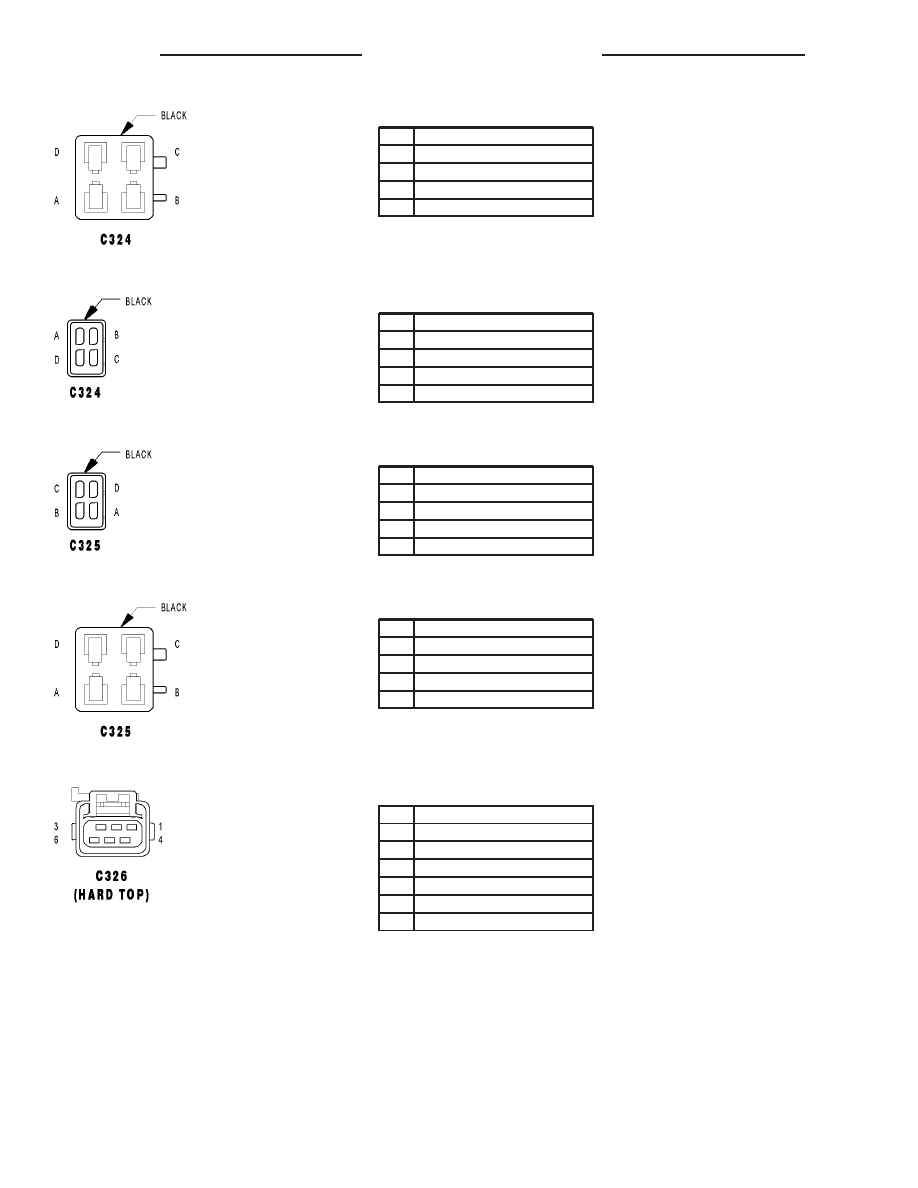

C324 - BLACK (BODY SIDE)

CAV

CIRCUIT

A

M21 20YL/BR

B

M22 20YL/OR

C

X58 18GY/OR

D

X52 18GY/DB

C324 - BLACK (SPEAKER POD JUMPER)

CAV

CIRCUIT

A

M21 20PK/WT

B

M22 20YL

C

X58 18DB/PK

D

X52 18GY/DB

C325 - BLACK (SPEAKER POD JUMPER)

CAV

CIRCUIT

A

M21 20PK/WT

B

M22 20YL

C

X57 18BR/LB

D

X51 18BR/YL

C325 - BLACK (BODY SIDE)

CAV

CIRCUIT

A

M21 20YL/BR

B

M22 20YL/OR

C

X57 18DG/OR

D

X51 18DG/DB

C326 (HARD TOP) - (BODY SIDE)

CAV

CIRCUIT

1

C15 12BK/WT

2

-

3

W13 18BR/LG

4

F302 18GY/PK

5

F302 18GY/PK

6

Z913 12BK

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

TJ

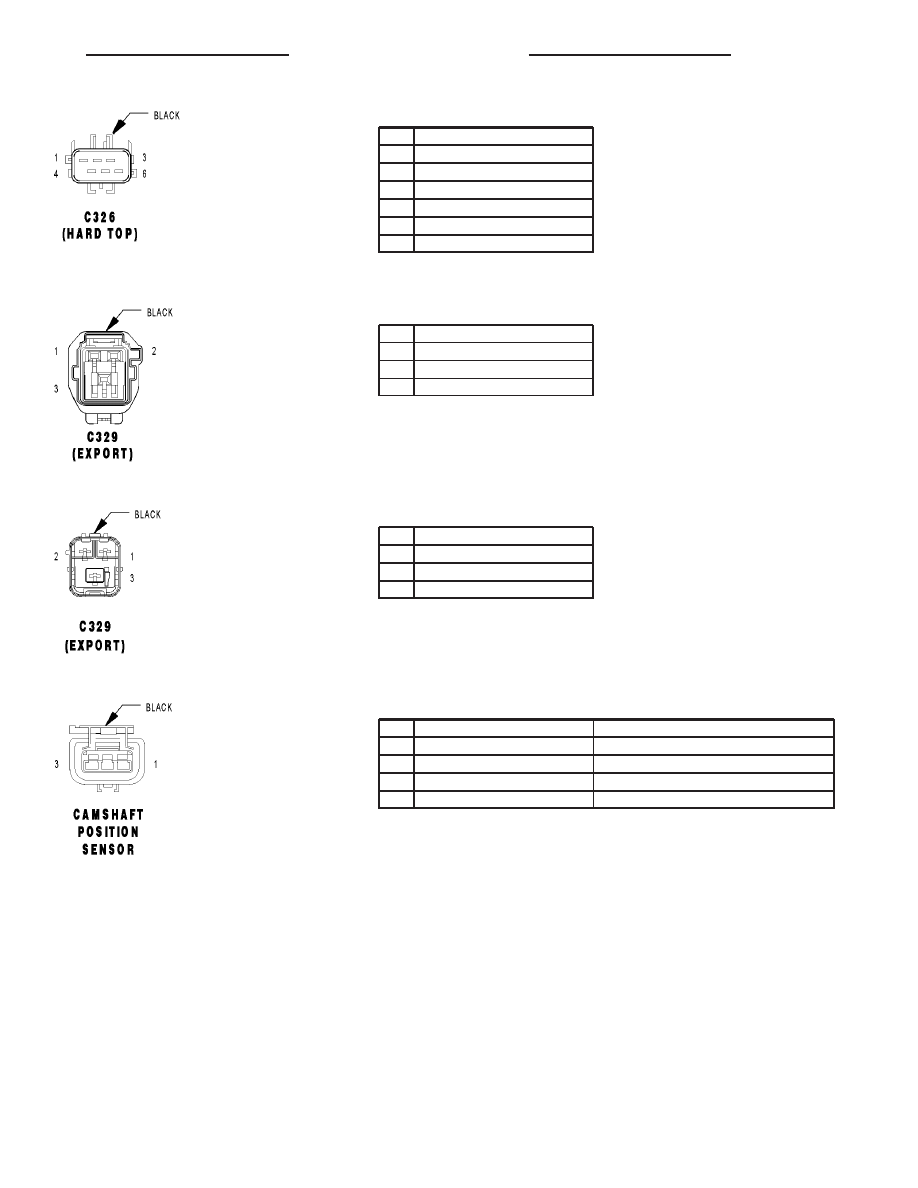

C326 (HARD TOP) - BLACK (HARD TOP SIDE)

CAV

CIRCUIT

1

C15 12BK/WT

2

-

3

W13 18BR/LG

4

F302 18BR/PK

5

F302 18BR/PK

6

Z913 12BK

C329 (EXPORT) - BLACK (BODY SIDE)

CAV

CIRCUIT

1

L36 16WT/DB

2

L7 18WT/YL

3

Z913 20BK

C329 (EXPORT) - BLACK (BUMPER SIDE)

CAV

CIRCUIT

1

L36 18BR/WT

2

L7 18WT/YL

3

Z913 20BK

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K44 20DB/GY (2.4L)

CMP SIGNAL

3

K44 18DB/GY (4.0L)

CMP SIGNAL

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

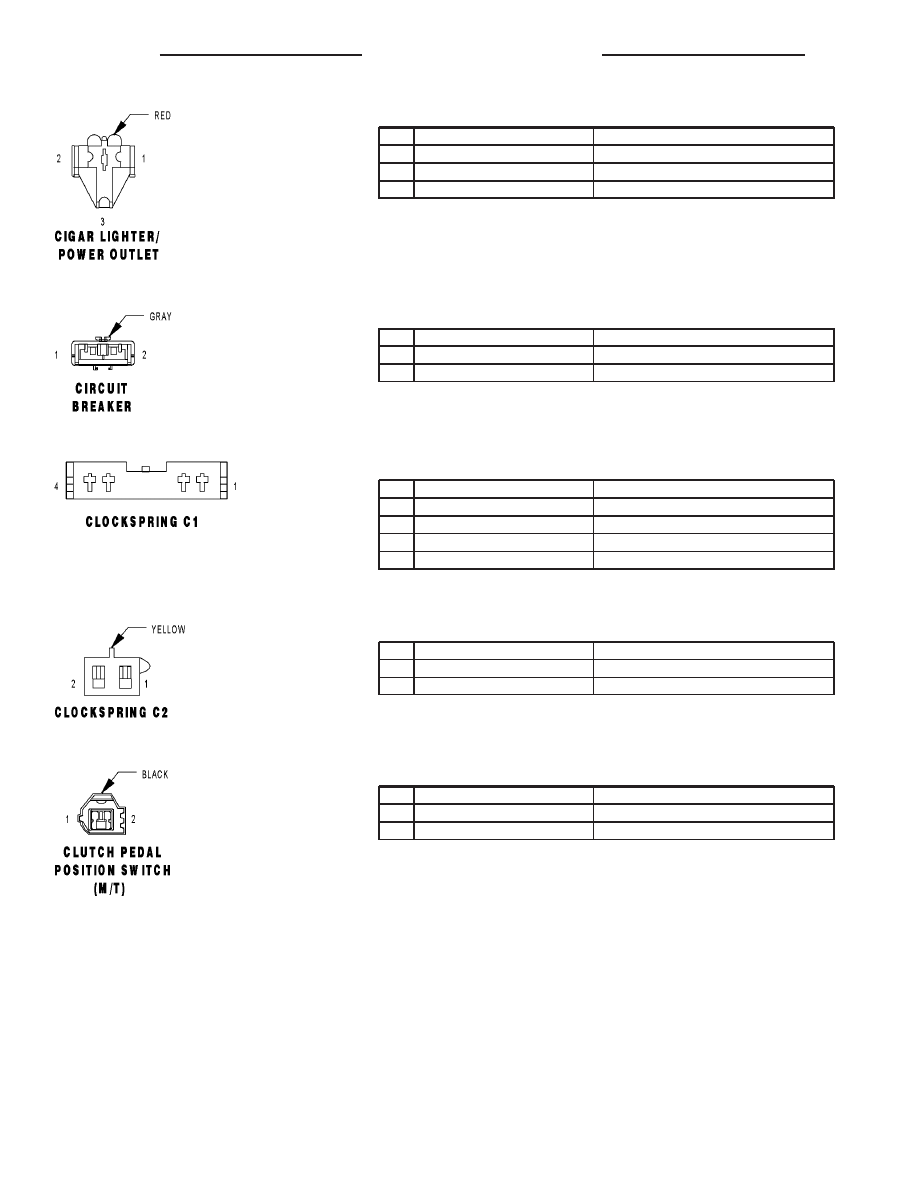

CIGAR LIGHTER/POWER OUTLET - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

A207 18RD/LG

FUSED CIGAR LIGHTER/ACCESSORY RELAY OUTPUT

2

-

-

3

Z1 18BK

GROUND

CIRCUIT BREAKER - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A940 12RD

FUSED B(+)

2

A333 14WT/RD

FUSED B(+)

CLOCKSPRING C1 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20RD/YL

HORN RELAY CONTROL

2

V37 20VT

S/C SWITCH NO. 1 SIGNAL

3

K900 20DB/DG

SENSOR GROUND

4

-

-

CLOCKSPRING C2 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 18LG/BR

DRIVER SQUIB 1 LINE 1

2

R45 18LG/OR

DRIVER SQUIB 1 LINE 2

CLUTCH PEDAL POSITION SWITCH (M/T) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T141 18YL/OR

CLUTCH INTERLOCK SWITCH SENSE

2

Z902 18BK

GROUND

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

TJ
