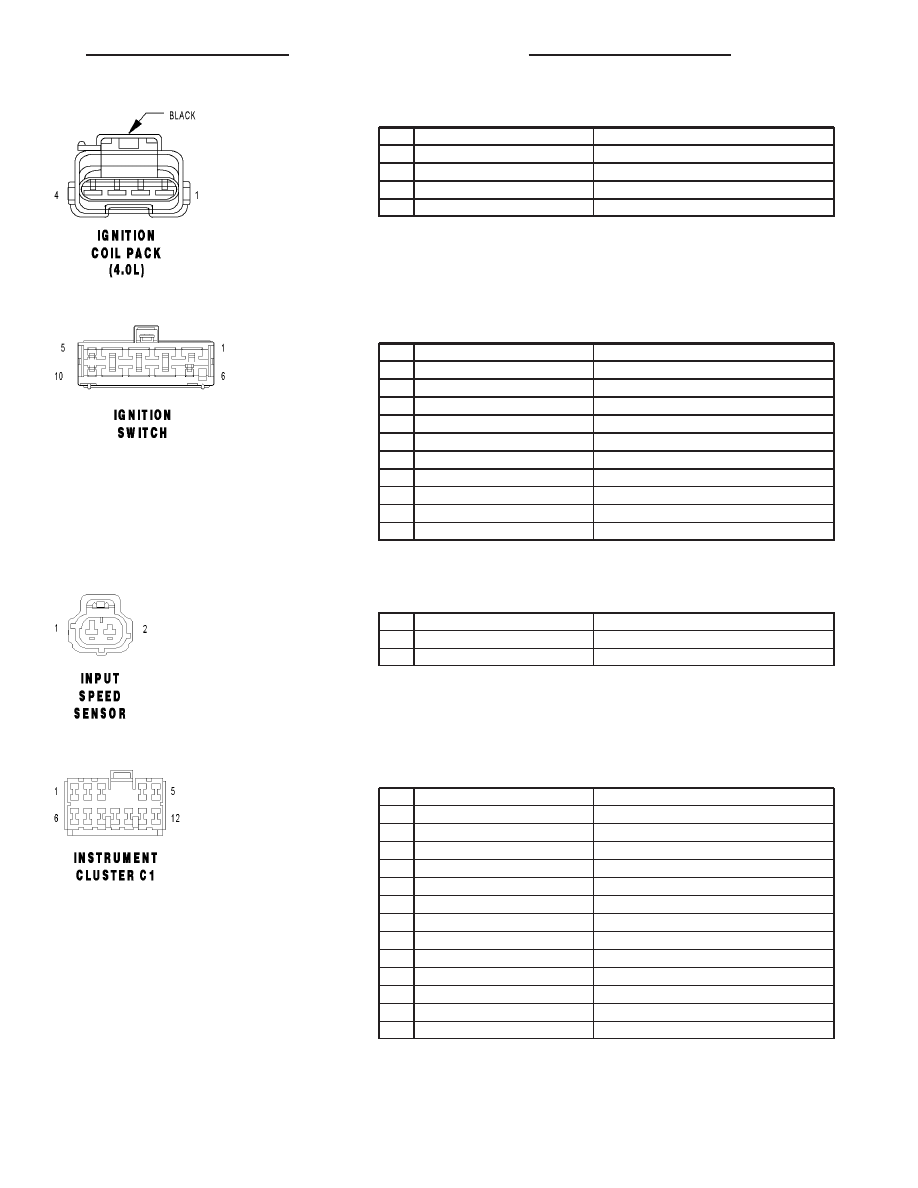

IGNITION COIL PACK (4.0L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18DB/DG

COIL CONTROL NO. 1

2

K334 18BR

ASD RELAY OUTPUT

3

K17 18DB/TN

COIL CONTROL NO. 2

4

K18 18DB/OR

COIL CONTROL NO. 3

IGNITION SWITCH - 10 WAY

CAV

CIRCUIT

FUNCTION

1

A1 16RD

FUSED B(+)

2

F951 16PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

3

F993 12PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

4

A991 12 RD

FUSED B(+)

5

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

6

F26 16PK/OR

IGNITION SWITCH OUTPUT (START)

7

F982 16PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

8

F921 14PK/YL

IGNITION SWITCH OUTPUT (RUN)

9

A8 14RD

FUSED B(+)

10

Z902 16BK

GROUND

INPUT SPEED SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T52 18DG/OR

INPUT SPEED SENSOR SIGNAL

2

T13 18DG/VT

SPEED SENSOR GROUND

INSTRUMENT CLUSTER C1 - 12 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LG

LEFT TURN SIGNAL

2

L60 18WT/TN

RIGHT TURN SIGNAL

3

L300 16LG/WT

DIMMER SWITCH HIGH BEAM OUTPUT

4

L39 16WT/OR (EXCEPT EXPORT)

FOG LAMP RELAY OUTPUT

4

L36 16WT/DB (EXPORT)

REAR FOG LAMP FEED

5

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

6

G305 20VT/LG (OFF-ROAD PACKAGE)

REAR LOCKER REQUEST

7

G301 20VT/LB (OFF-ROAD PACKAGE)

REAR LOCKER INDICATOR SWITCH SENSE

8

Z18 18BK/LB

GROUND

9

G303 20VT/DG (OFF-ROAD PACKAGE)

LOCKER ENABLE SIGNAL 2

10

D16 20WT/OR

SCI RECEIVE (TCM)

11

F505 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

M21 20YL/BR

FUSED B(+)

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

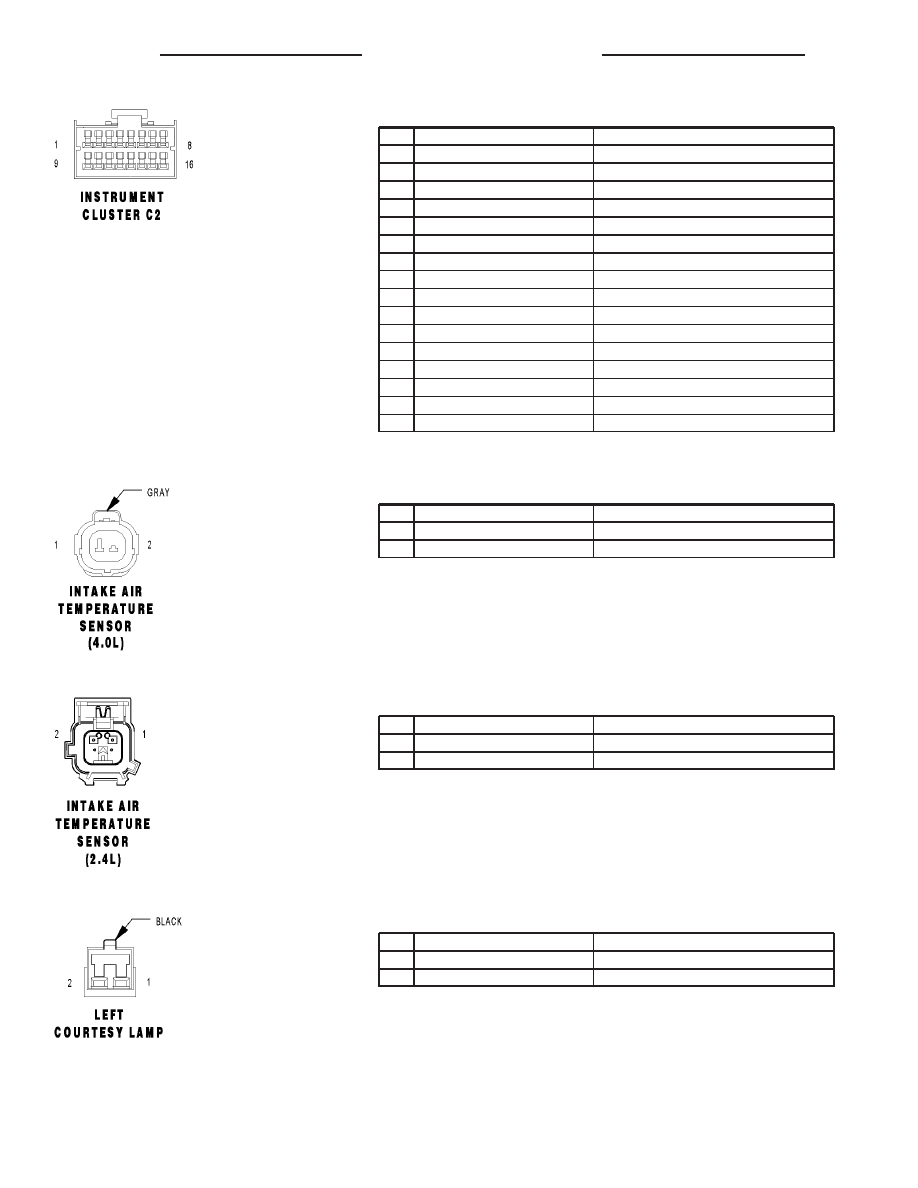

INSTRUMENT CLUSTER C2 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

C80 20DB (HARD TOP)

REAR WINDOW DEFOGGER SWITCH SENSE

2

G10 20VT/LG

SEAT BELT SWITCH SENSE

3

G76 20VT/YL

PASSENGER DOOR AJAR SWITCH SENSE

4

G75 20VT

DRIVER DOOR AJAR SWITCH SENSE

5

M22 20YL/OR

COURTESY LAMPS FEED

6

E2 20OR/BR

PANEL LAMPS FEED

7

C115 20DB (HARD TOP)

REAR WINDOW DEFOGGER RELAY CONTROL

8

G4 20VT/LB (ABS)

ABS WARNING INDICATOR DRIVER

9

B83 20DG/WT

BRAKE PRESSURE SENSOR SUPPLY

10

G304 20VT/DB (OFF-ROAD PACKAGE)

FRONT LOCKER REQUEST

11

G93 20VT/LB (OFF-ROAD PACKAGE)

4WD INDICATOR

12

D25 20WT/VT

PCI BUS

13

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

14

G302 20VT/OR (OFF-ROAD PACKAGE)

LOCKER ENABLE SIGNAL 1

15

E19 20OR/BR

PANEL LAMPS DIMMER SIGNAL

16

G300 20VT/WT (OFF-ROAD PACKAGE)

FRONT LOCKER INDICATOR SWITCH SENSE

INTAKE AIR TEMPERATURE SENSOR (4.0L) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K21 18BK/RD

IAT SIGNAL

INTAKE AIR TEMPERATURE SENSOR (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K21 20BR/WT

IAT SIGNAL

LEFT COURTESY LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20YL/BR

FUSED B(+)

2

M22 20YL/OR

COURTESY LAMPS DRIVER

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

TJ

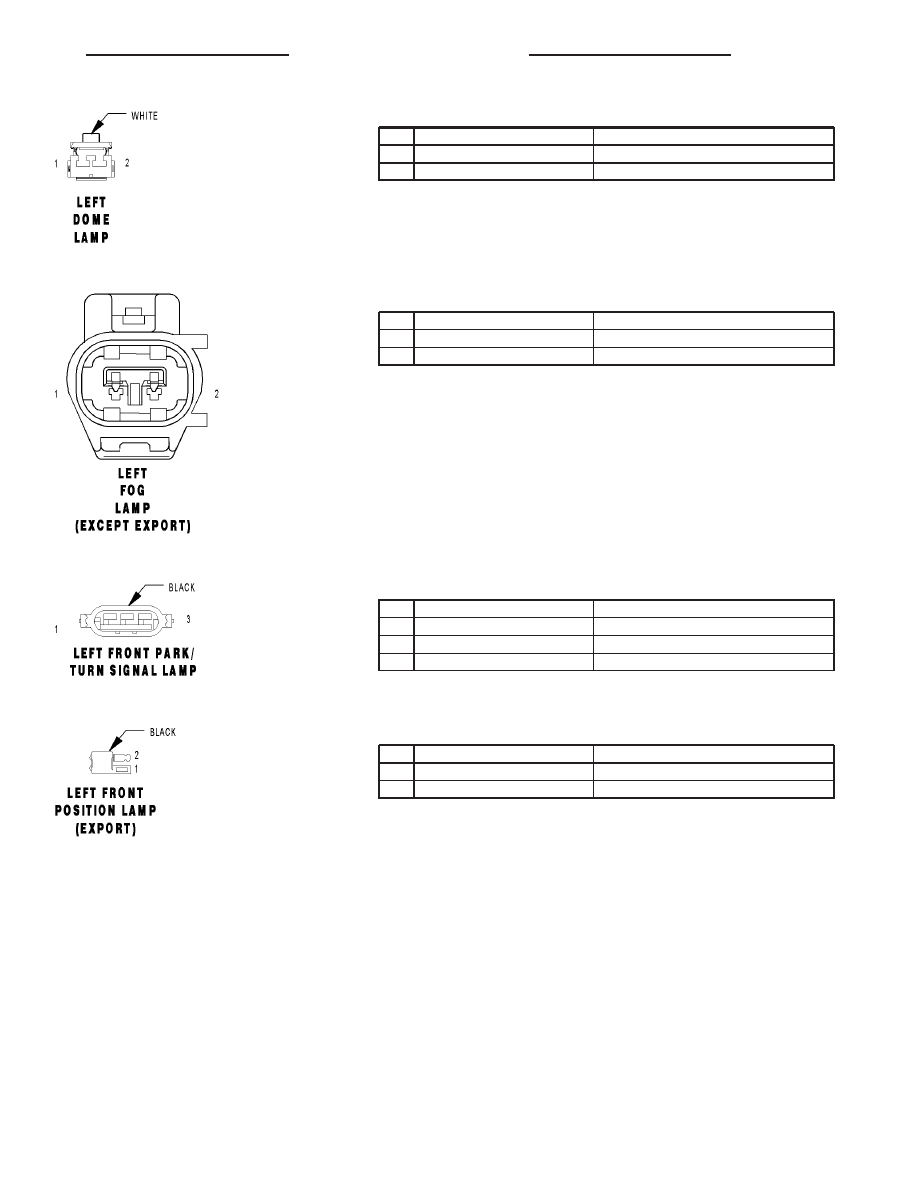

LEFT DOME LAMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

M21 20PK/WT

FUSED B(+)

2

M22 20YL

COURTESY LAMPS DRIVER

LEFT FOG LAMP (EXCEPT EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z950 18BK

GROUND

2

L39 18WT/OR

FOG LAMP RELAY OUTPUT

LEFT FRONT PARK/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LG

LEFT TURN SIGNAL

2

L7 18WT/YL (EXCEPT EXPORT)

HEADLAMP SWITCH OUTPUT

3

Z950 18BK

GROUND

LEFT FRONT POSITION LAMP (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18WT/YL

HEADLAMP SWITCH OUTPUT

2

Z950 20BK

GROUND

TJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

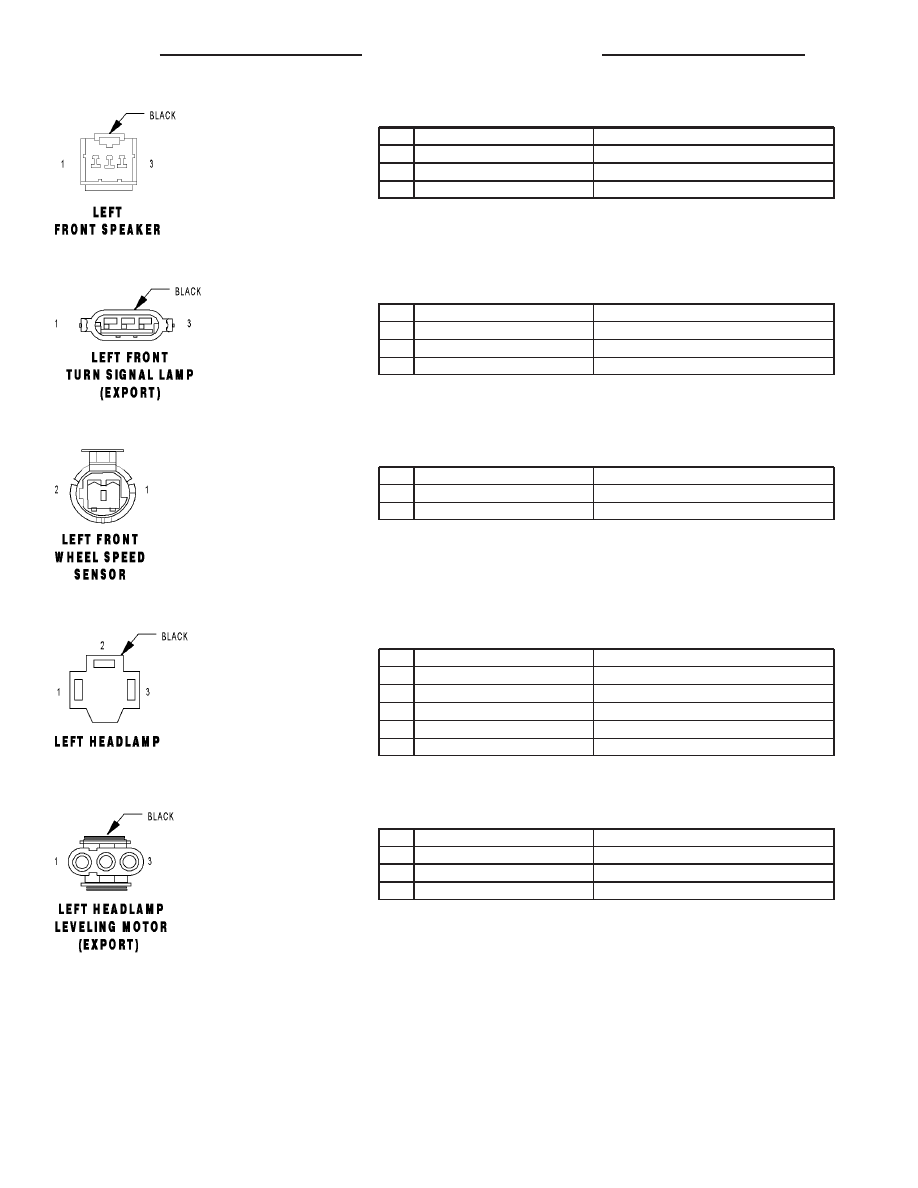

LEFT FRONT SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X53 18DG

LEFT FRONT SPEAKER (+)

2

-

-

3

X55 18DG/BR

LEFT FRONT SPEAKER (-)

LEFT FRONT TURN SIGNAL LAMP (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LG

LEFT TURN SIGNAL

2

-

-

3

Z950 18BK

GROUND

LEFT FRONT WHEEL SPEED SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR (-)

2

B9 18DG/LG

LEFT FRONT WHEEL SPEED SENSOR (+)

LEFT HEADLAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L300 14LG/WT

DIMMER SWITCH HIGH BEAM OUTPUT

1

L300 14LG/WT

DIMMER SWITCH HIGH BEAM OUTPUT

2

L4 14WT/LG

DIMMER SWITCH LOW BEAM OUTPUT

2

L4 14WT/LG

DIMMER SWITCH LOW BEAM OUTPUT

3

Z950 20BK

GROUND

LEFT HEADLAMP LEVELING MOTOR (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L45 20WT/OR

FUSED HEADLAMP SWITCH OUTPUT

2

L13 20WT/YL

HEADLAMP ADJUST SIGNAL

3

Z950 20BK

GROUND

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS
