Jeep Wrangler TJ. Manual - part 188





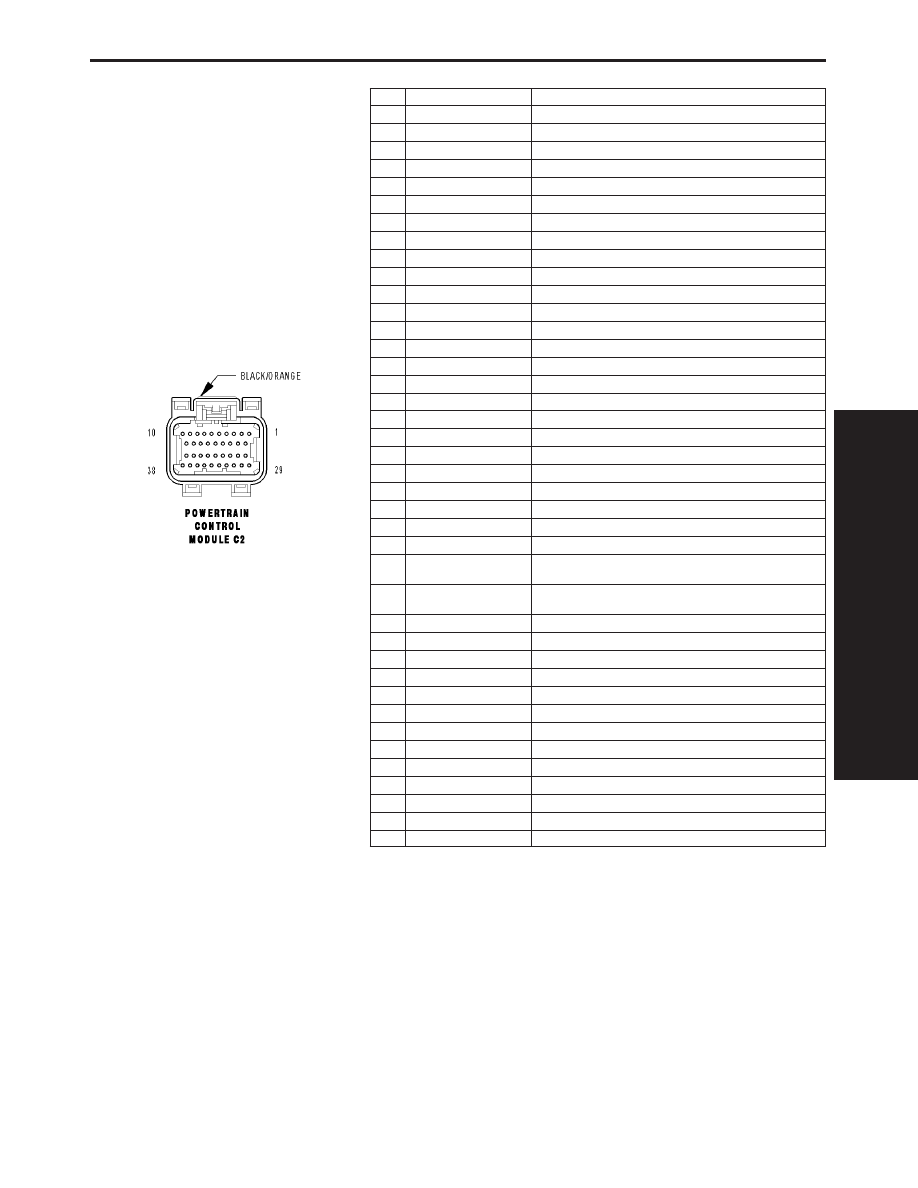

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

K58 18BR/VT (4.0L)

INJECTOR CONTROL NO. 6

5

K38 18BR/OR (4.0L)

INJECTOR CONTROL NO. 5

6

-

-

7

K18 18DB/OR (4.0L)

COIL CONTROL NO. 3

8

-

-

9

K17 18DB/TN

COIL CONTROL NO. 2

10

K19 18DB/DG

COIL CONTROL NO. 1

11

K14 18BR/TN

INJECTOR CONTROL NO. 4

12

K13 18BR/LB

INJECTOR CONTROL NO. 3

13

K12 18BR/DB

INJECTOR CONTROL NO. 2

14

K11 18BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

K199 18BR/VT

O2 2/1 HEATER CONTROL

18

K99 18BR/LG

O2 1/1 HEATER CONTROL

19

K125 18BR/DG

GEN FIELD CONTROL

20

K2 18VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP NO. 1 SIGNAL

22

-

-

23

K1 18VT/BR

MAP SIGNAL

24

-

-

25

-

-

26

Y3 18LG (EXCEPT OFF-
ROAD PACKAGE)

FUSED SENSOR GROUND

26

K77 18BR/WT (OFF-ROAD
PACKAGE)

TRANSFER CASE POSITION SENSOR INPUT

27

K900 18DB/DG

SENSOR GROUND

28

K961 18BR/VT

IAC SIGNAL

29

F855 18PK/YL

5 VOLT SUPPLY

30

K21 18DB/LG (2.4L)

IAT SIGNAL

30

K21 18BK/RD (4.0L)

IAT SIGNAL

31

K41 18DB/LB

O2 1/1 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWNSTREAM)

33

K43 18DB/LG (4.0L)

O2 2/1 SIGNAL

34

K44 18DB/GY

CMP SIGNAL

35

K24 18BR/LB

CKP SIGNAL

36

-

-

37

-

-

38

K61 18VT/GY

IAC CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

477

CONNECTOR PINOUTS

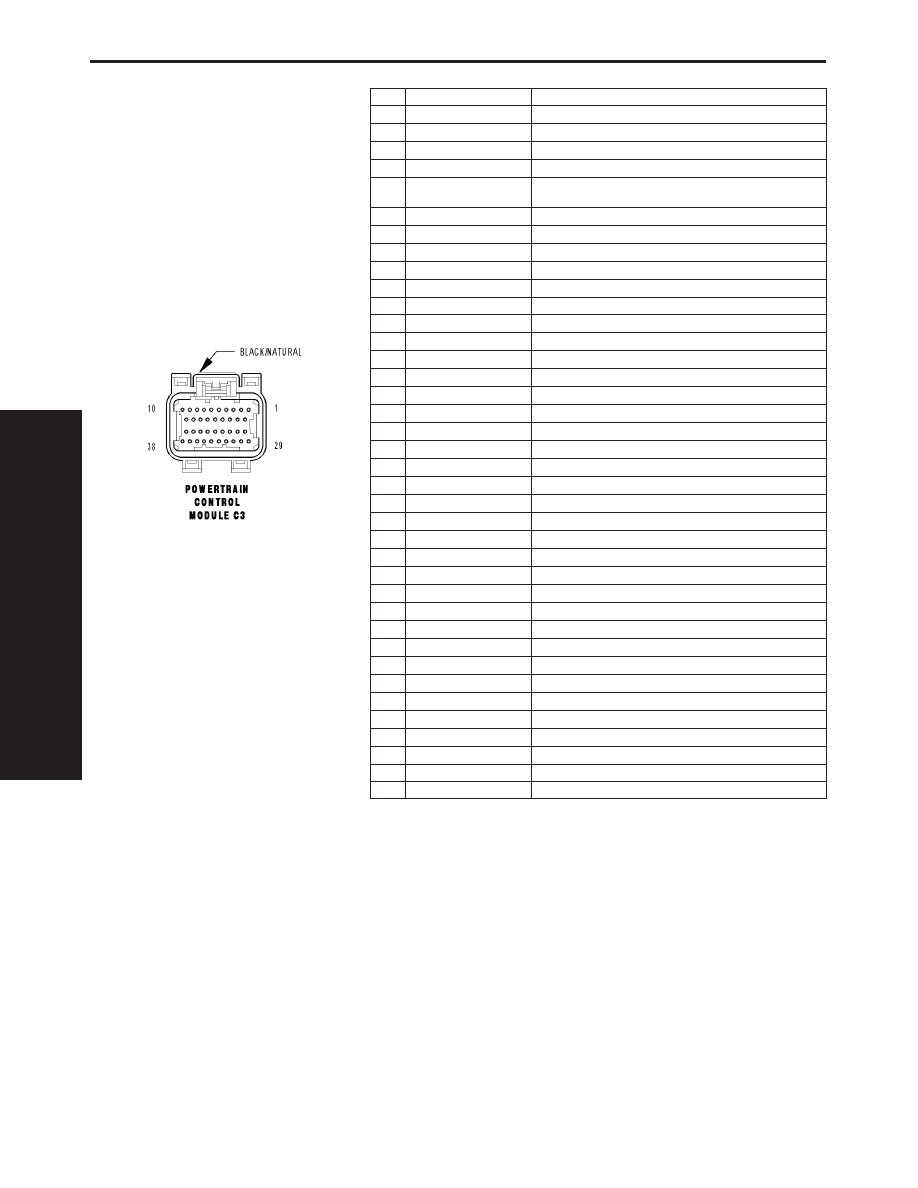

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K342 20BR/WT

ASD RELAY CONTROL

4

N112 20DB/OR

RADIATOR FAN RELAY CONTROL

5

V35 20VT/LG (SPEED
CONTROL)

S/C VENT SOL CONTROL

6

N201 20DB/LG

LOW SPEED RADIATOR FAN RELAY CONTROL

7

V32 20VT/YL

S/C SUPPLY

8

K106 20VT/LB

NVLD SOL CONTROL

9

K299 20BR/WT

O2 1/2 HEATER CONTROL

10

K399 20BR/GY (4.0L)

O2 2/2 HEATER CONTROL

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20VT/YL

S/C VACUUM SOL CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

K334 18BR

ASD RELAY OUTPUT

20

K52 20DB/WT

EVAP/PURGE SOL CONTROL

21

T141 18YL/OR

CLUTCH INTERLOCK SWITCH SENSE

22

-

-

23

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

24

C221 20LB/OR

A/C SELECT SIGNAL

25

-

-

26

-

-

27

-

-

28

K334 18BR

ASD RELAY OUTPUT

29

K70 20DB/BR

EVAP/PURGE SOL SIGNAL

30

K66 20DB/WT

P/S PRESSURE SWITCH SIGNAL

31

C18 20LB/BR

A/C PRESSURE SIGNAL

32

K25 20DB/VT

BATT TEMP SIGNAL

33

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

34

V37 20VT

S/C SWITCH NO. 1 SIGNAL

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

STARTER MOTOR RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

478

CONNECTOR PINOUTS

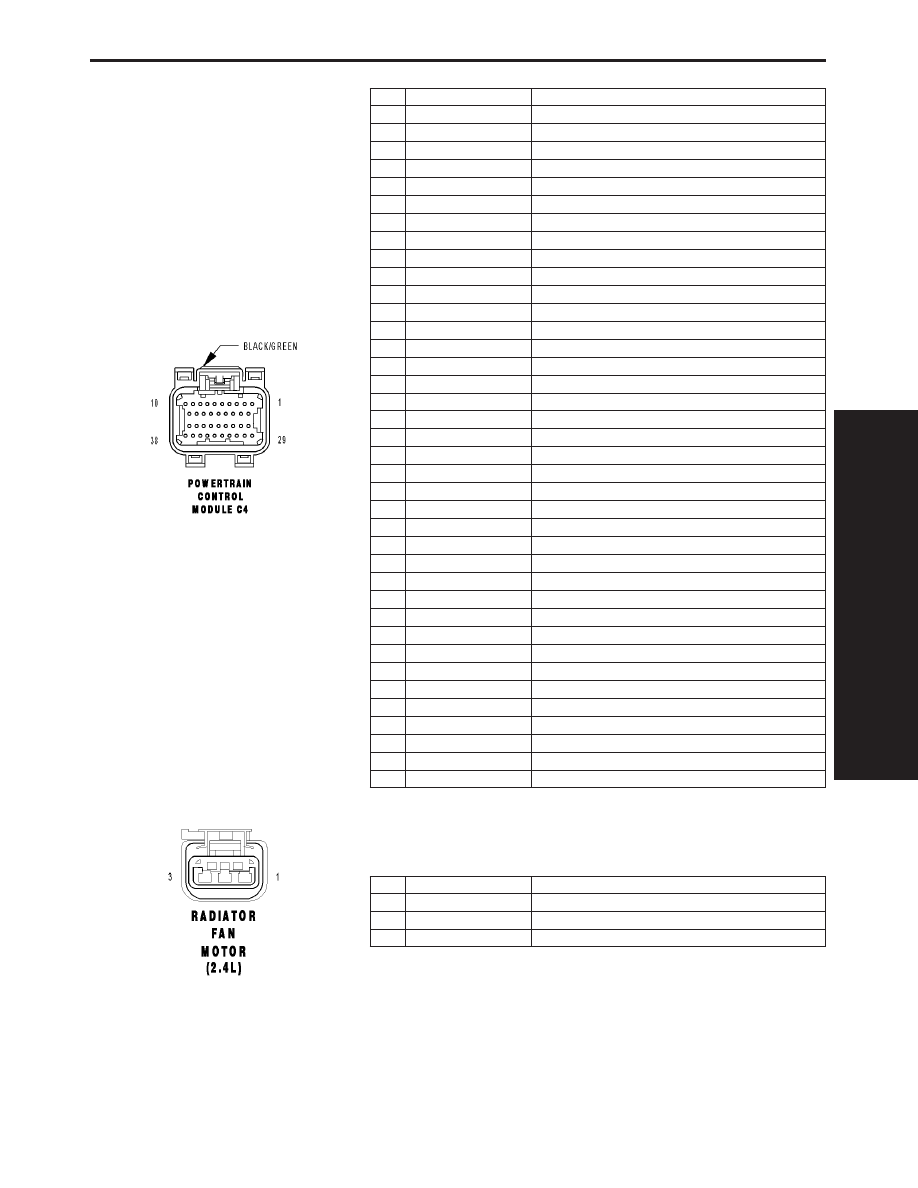

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 16YL/GY

OD SOLENOID CONTROL

2

T59 16YL/LB

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 16YL/DB

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 16DG/WT

L/R SOLENOID CONTROL

11

T140 18YL/GY

MS SOLENOID CONTROL

12

Z903 16BK

GROUND

13

Z903 16BK

GROUND

14

-

-

15

T1 18DG/LB

TRS T1 SENSE

16

T3 18DG/DB

TRS T3 SENSE

17

T6 18DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T515 18YL/DB

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 18YL/DB

TRS T41 SENSE (P/N)

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

30

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

31

T38 18YL/BR

LINE PRESSURE SENSOR SIGNAL

32

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 18DG/OR

INPUT SPEED SENSOR SIGNAL

34

T13 18DG/VT

SPEED SENSOR GROUND

35

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 18DG/YL

TRS T42 SENSE

38

-

-

RADIATOR FAN MOTOR (2.4L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

C25 12DG

HIGH SPEED RADIATOR RELAY OUTPUT

2

Z213 12BK

GROUND

3

C23 12DB

LOW SPEED FAN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

479

CONNECTOR PINOUTS

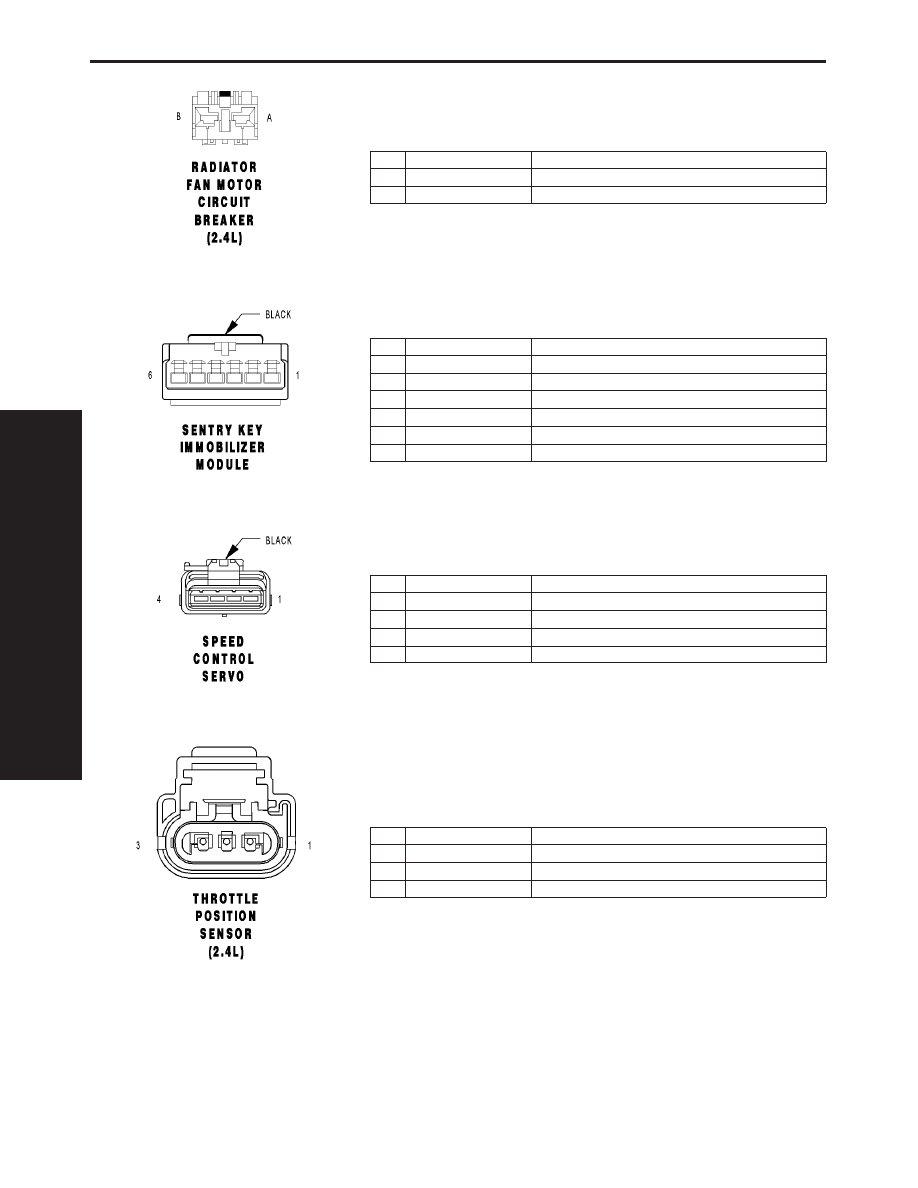

RADIATOR FAN MOTOR CIRCUIT BREAKER (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z213 12BK

GROUND

B

Z823 12BK/DG

GROUND

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

F1 20PK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z120 20BK/WT

GROUND

6

L177 20WT/OR

FUSED B(+)

SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20VT/YL

S/C VACUUM SOL CONTROL

2

V35 20VT/LG

S/C VENT SOL CONTROL

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

Z901 18BK

GROUND

THROTTLE POSITION SENSOR (2.4L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K22 20BR/OR

TP NO. 1 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

480

CONNECTOR PINOUTS
