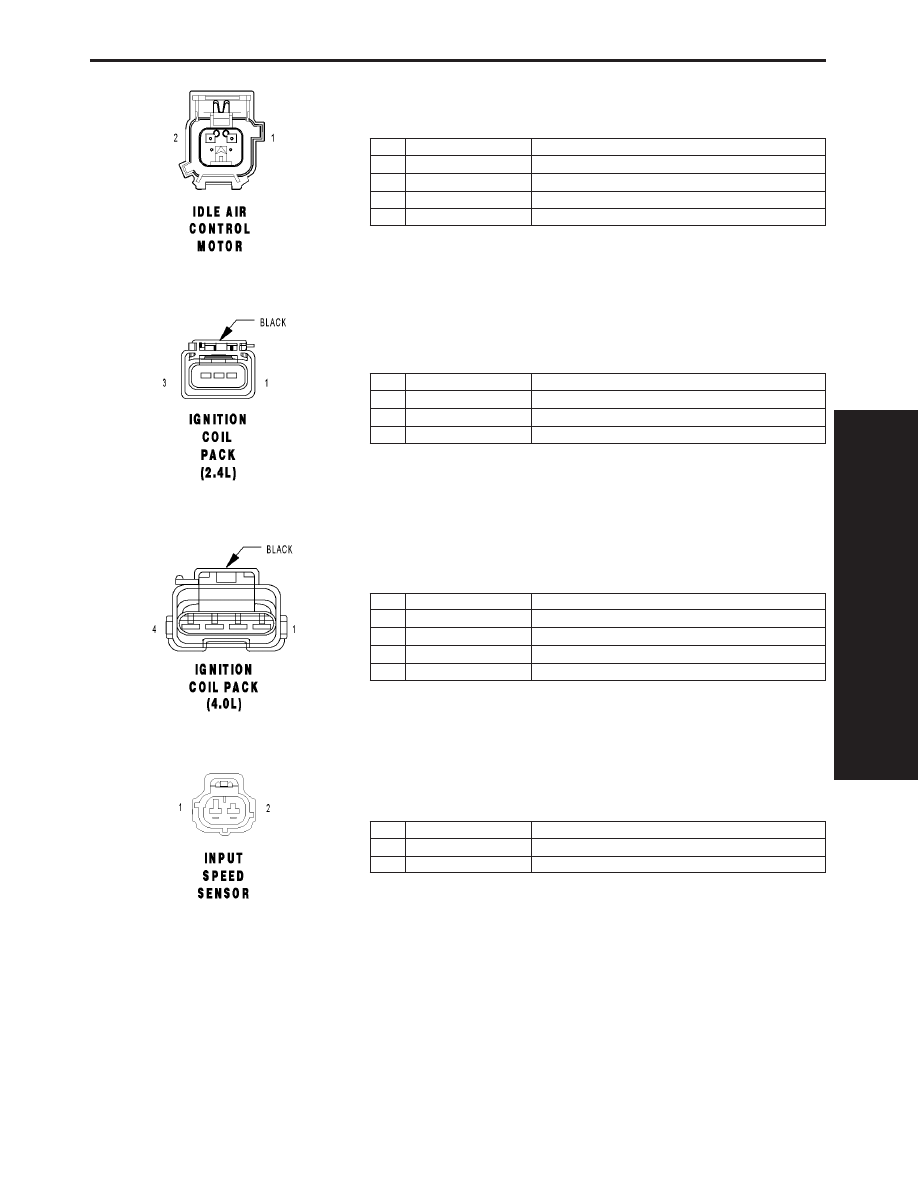

IDLE AIR CONTROL MOTOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K961 20BR/VT (2.4L)

IAC SIGNAL

1

K961 18BR/VT (4.0L)

IAC SIGNAL

2

K61 20VT/GY (2.4L)

IAC CONTROL

2

K61 18VT/GY (4.0L)

IAC CONTROL

IGNITION COIL PACK (2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

K334 18BR

ASD RELAY OUTPUT

3

K19 18DB/DG

COIL CONTROL NO. 1

IGNITION COIL PACK (4.0L) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K19 18DB/DG

COIL CONTROL NO. 1

2

K334 18BR

ASD RELAY OUTPUT

3

K17 18DB/TN

COIL CONTROL NO. 2

4

K18 18DB/OR

COIL CONTROL NO. 3

INPUT SPEED SENSOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T52 18DG/OR

INPUT SPEED SENSOR SIGNAL

2

T13 18DG/VT

SPEED SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

469

CONNECTOR PINOUTS

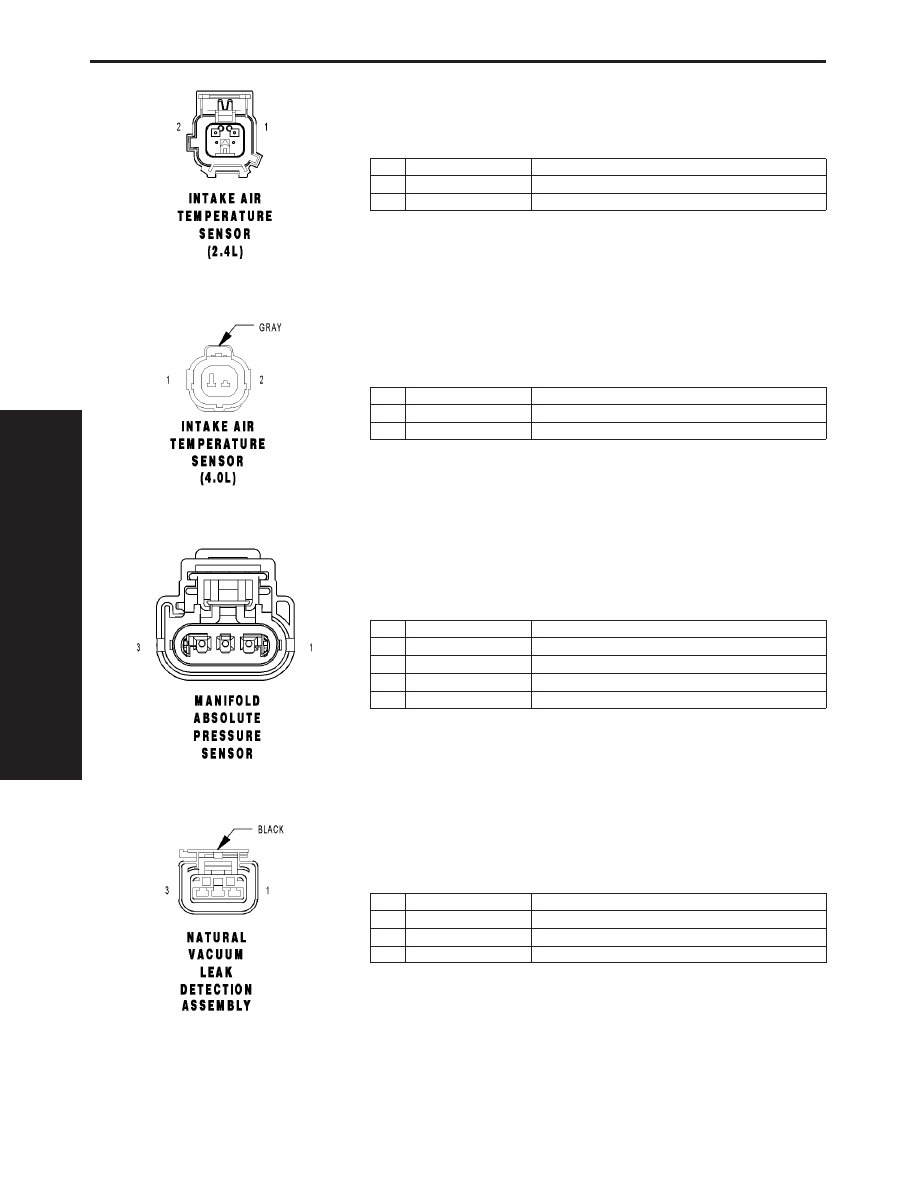

INTAKE AIR TEMPERATURE SENSOR (2.4L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K21 20BR/WT

IAT SIGNAL

INTAKE AIR TEMPERATURE SENSOR (4.0L) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K900 20DB/DG

SENSOR GROUND

2

K21 18BK/RD

IAT SIGNAL

MANIFOLD ABSOLUTE PRESSURE SENSOR - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20VT/BR (2.4L)

MAP SIGNAL

1

K1 18VT/BR (4.0L)

MAP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

NATURAL VACUUM LEAK DETECTION ASSEMBLY - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z913 20BK

GROUND

2

K107 20VT/WT

NVLD SWITCH SIGNAL

3

K106 20VT/LB

NVLD SOL CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

470

CONNECTOR PINOUTS

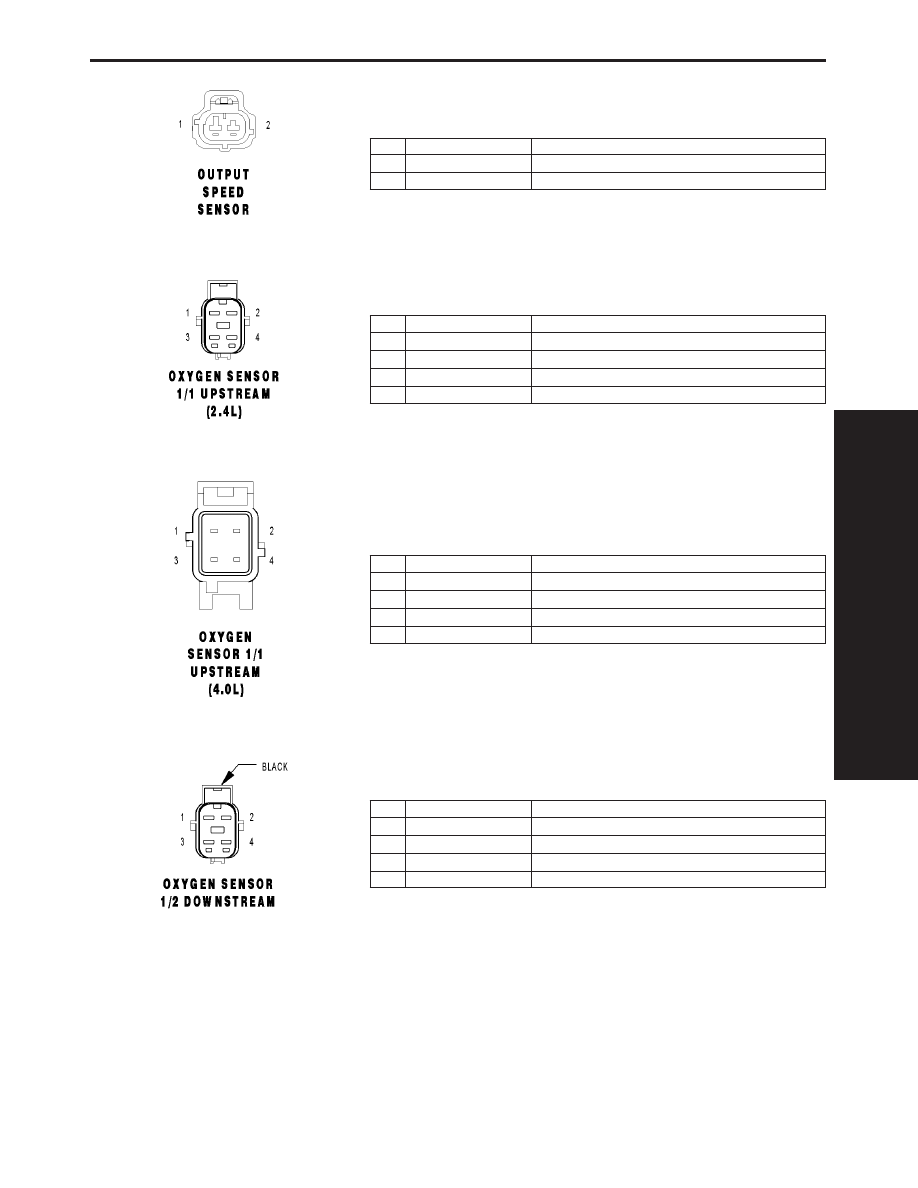

OUTPUT SPEED SENSOR (A/T) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T14 18DG/BR

OUTPUT SPEED SENSOR SIGNAL

2

T13 18DG/VT

SPEED SENSOR GROUND

OXYGEN SENSOR 1/1 UPSTREAM (2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K99 18BR/LG

O2 1/1 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K902 18BR/DG

O2 RETURN (UPSTREAM)

4

K41 18DB/LB

O2 1/1 SIGNAL

OXYGEN SENSOR 1/1 UPSTREAM (4.0L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K99 18BR/LG

O2 1/1 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K902 18BR/DG

O2 RETURN (UPSTREAM)

4

K41 18DB/LB

O2 1/1 SIGNAL

OXYGEN SENSOR 1/2 DOWNSTREAM - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K299 18BR/WT

O2 1/2 HEATER CONTROL

2

Z43 18BK/LB

GROUND

3

K904 18DB/DG

O2 RETURN (DOWNSTREAM)

4

K141 18DB/YL

O2 1/2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

471

CONNECTOR PINOUTS

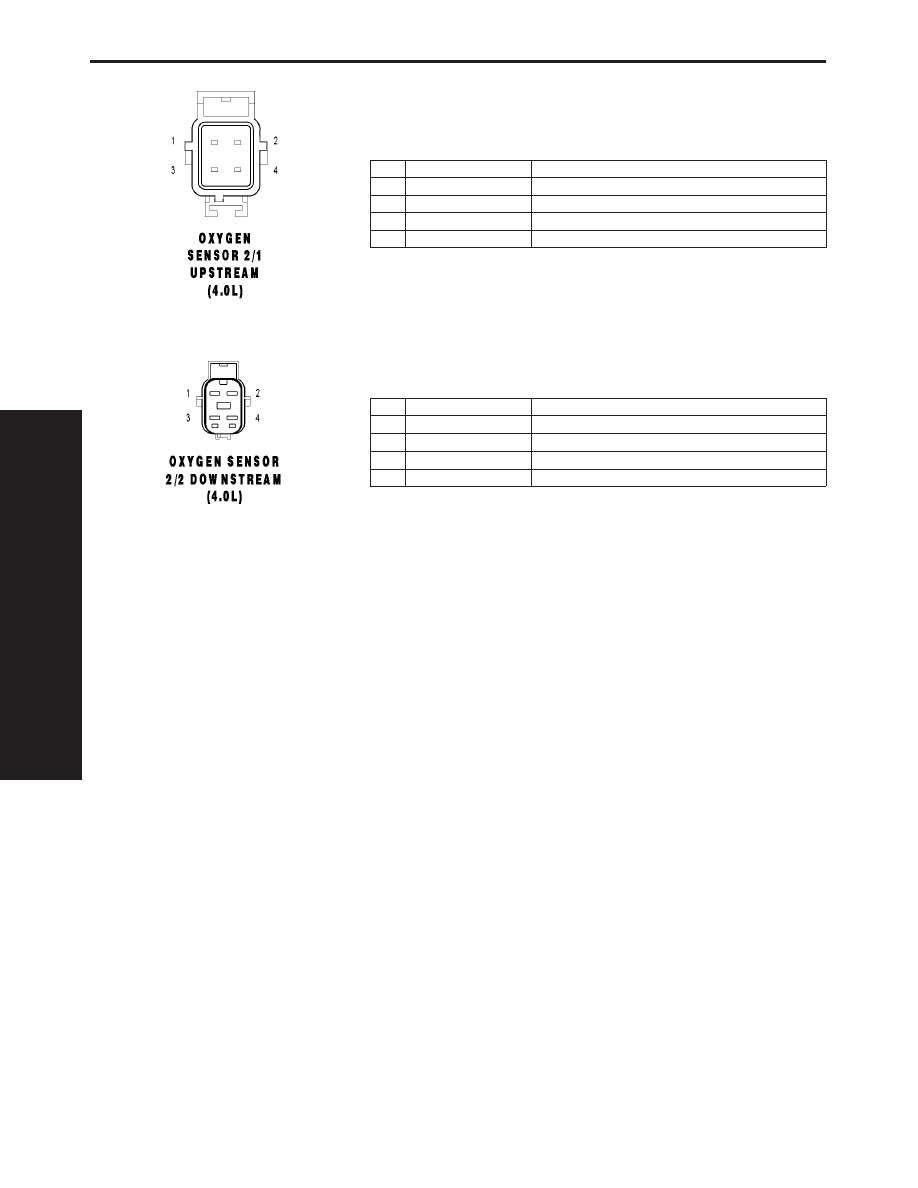

OXYGEN SENSOR 2/1 UPSTREAM (4.0L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K199 18BR/VT

O2 2/1 HEATER CONTROL

2

Z42 18BK/LG

GROUND

3

K902 18BR/DG

O2 RETURN (UPSTREAM)

4

K43 18DB/LG

O2 2/1 SIGNAL

OXYGEN SENSOR 2/2 DOWNSTREAM (4.0L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

K399 18BR/GY

O2 2/2 HEATER CONTROL

2

Z43 18BK/LB

GROUND

3

K904 18BD/DG

O2 RETURN (DOWNSTREAM)

4

K243 18BR

O2 2/2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

472

CONNECTOR PINOUTS
