Jeep Wrangler TJ. Manual - part 189





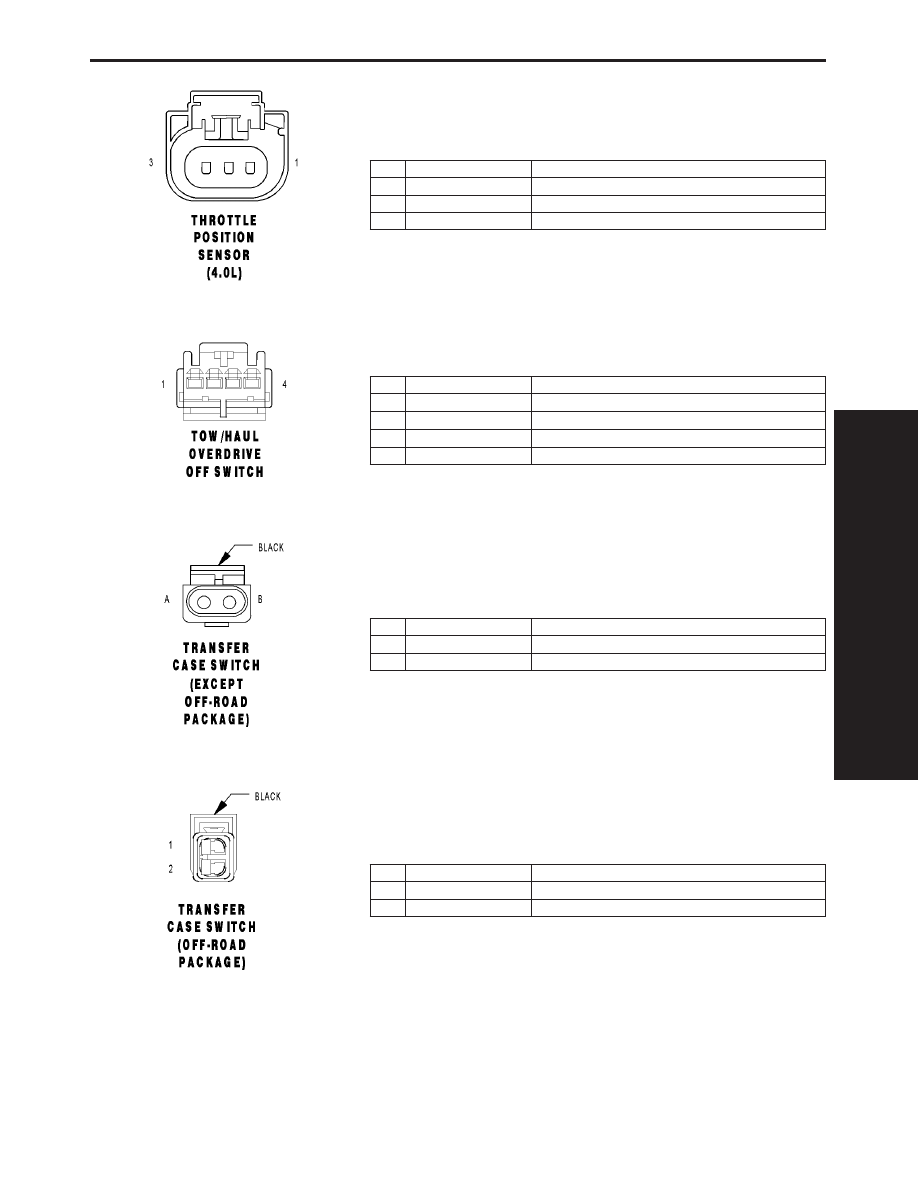

THROTTLE POSITION SENSOR (4.0L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K22 18BR/OR

TP NO. 1 SIGNAL

TOW/HAUL OVERDRIVE OFF SWITCH - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 20BK

GROUND

2

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

3

T56 20DB/LB

OVERDRIVE OFF SWITCH INDICATOR

4

E2 20OR/BR

PANEL LAMPS FEED

TRANSFER CASE SWITCH (EXCEPT OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

G93 20VT/LB

4WD INDICATOR

B

Z987 18BK

GROUND

TRANSFER CASE SWITCH (OFF-ROAD PACKAGE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K77 18BR/WT

TRANSFER CASE POSITION SENSOR INPUT

2

K900 20DB/DG

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

481

CONNECTOR PINOUTS

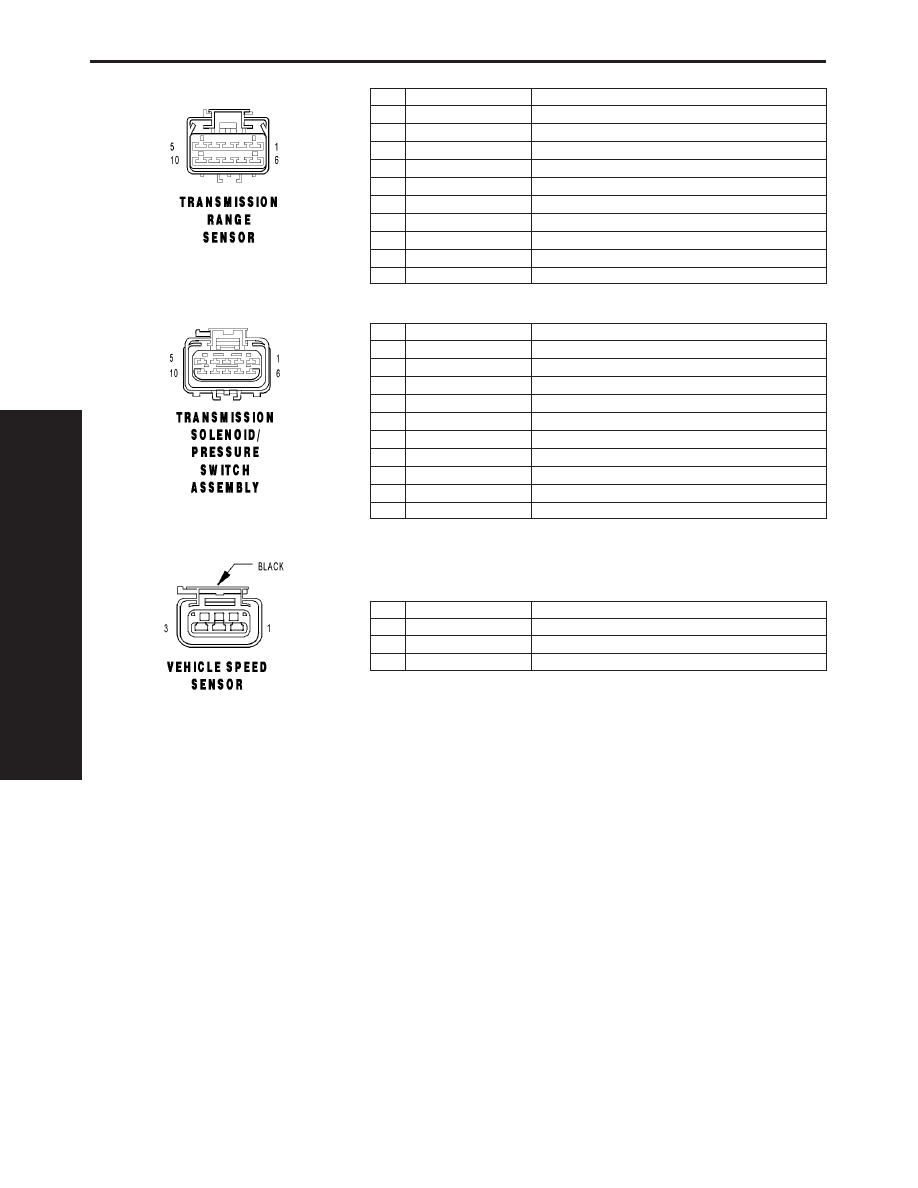

TRANSMISSION RANGE SENSOR - 10 WAY

CAV

CIRCUIT

FUNCTION

1

F102 20PK/DB

FUSED IGNITION SWITCH OUTPUT (RUN)

2

-

-

3

T13 18DG/VT

SPEED SENSOR GROUND

4

T54 18DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

L1 20WT/LG

BACK-UP LAMP FEED

7

T1 18DG/LB

TRS T1 SENSE

8

T3 18DG/DB

TRS T3 SENSE

9

T42 18DG/YL

TRS T42 SENSE

10

T41 18YL/DB

TRS T41 SENSE (P/N)

TRANSMISSION SOLENOID/PRESSURE SWITCH ASSEMBLY - 10 WAY

CAV

CIRCUIT

FUNCTION

1

T60 16YL/GY

OD SOLENOID CONTROL

2

T59 16YL/LB

UD SOLENOID CONTROL

3

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

4

T19 16YL/DB

2-4 SOLENOID CONTROL

5

T47 18YL/DG

2-4 PRESSURE SWITCH SENSE

6

T9 18DG/TN

OD PRESSURE SWITCH SENSE

7

T20 16DG/WT

L/R SOLENOID CONTROL

8

-

-

9

-

-

10

T50 18YL/TN

L/R PRESSURE SWITCH SENSE

VEHICLE SPEED SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K75 18DB/OR

VEHICLE SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

482

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

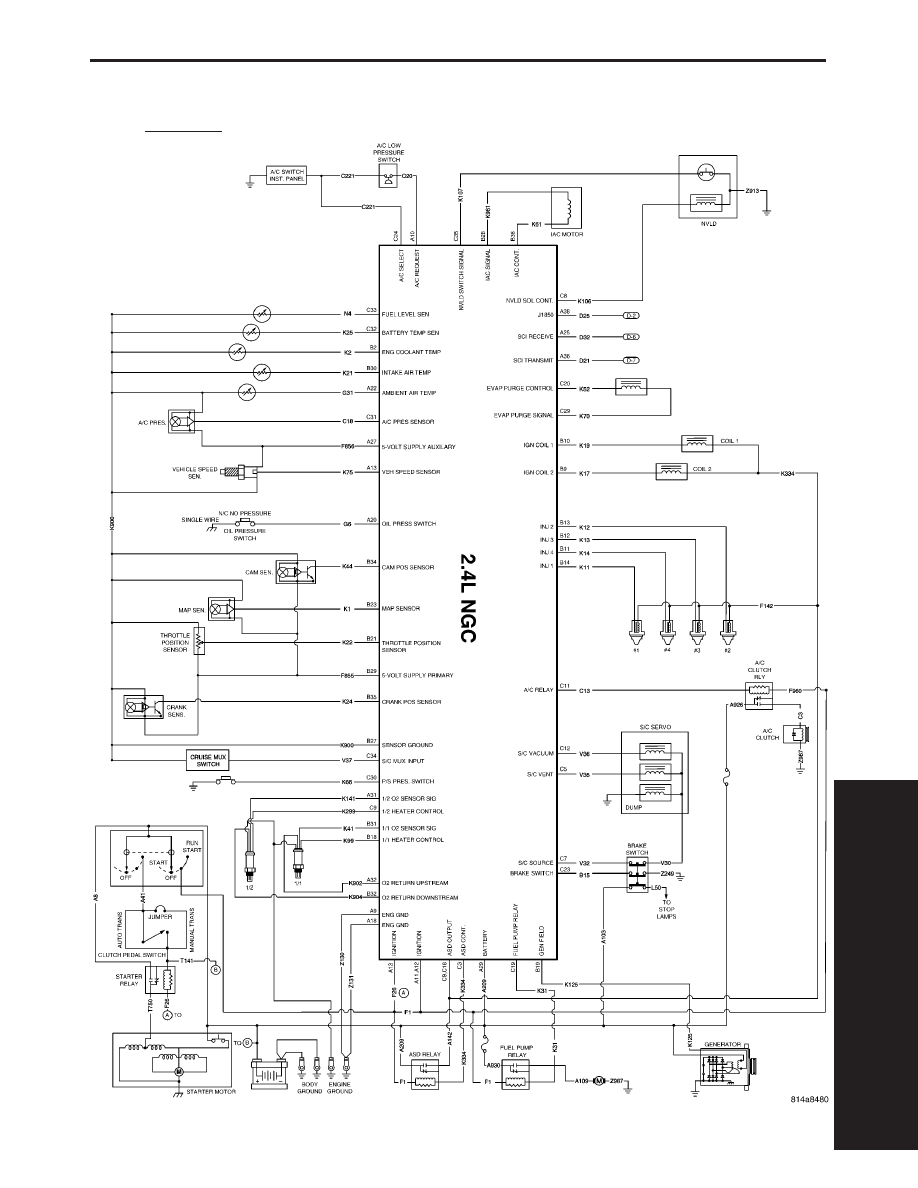

10.1

2.4L NGC

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

483

SCHEMATIC DIAGRAMS

10.2

4.0L NGC

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

484

SCHEMATIC DIAGRAMS
