C100 (LHD) - (I/P SIDE)

CAV

CIRCUIT

29

R82 20WT/LB

30

R79 20LB/VT

31

R81 20LB/WT

32

D15 20BR//WT

33

B12 20DG/OR

34

D21 20WT/GY

35

F512 20PK/OR

36

B4 20LG/GY

37

B20 20DG/OR

38

Z11 20BK/LG

39

W33 20BR/DG

40

K400 20BR/VT (DIESEL)

41

T6 20DG

42

V37 20VT

43

W20 20BR/YL

44

B15 20DG/WT

45

D25 20WT/VT

46

K852 20BR/VT (DIESEL)

47

X75 20GY/DG

48

L10 20WT/GY

49

-

50

-

51

-

52

-

53

-

54

K854 20VT/BR (DIESEL)

55

-

56

-

57

A100 14RD/VT

58

N1 16DG/OR

59

L43 18WT/DB (EXPORT)

60

A904 14RD (LIGHTBAR)

61

A106 12LB/RD

62

-

63

A1 12RD

64

A111 12DG/RD

65

-

66

-

67

A908 18RD

68

-

69

A916 12RD

70

-

71

-

72

-

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

KJ

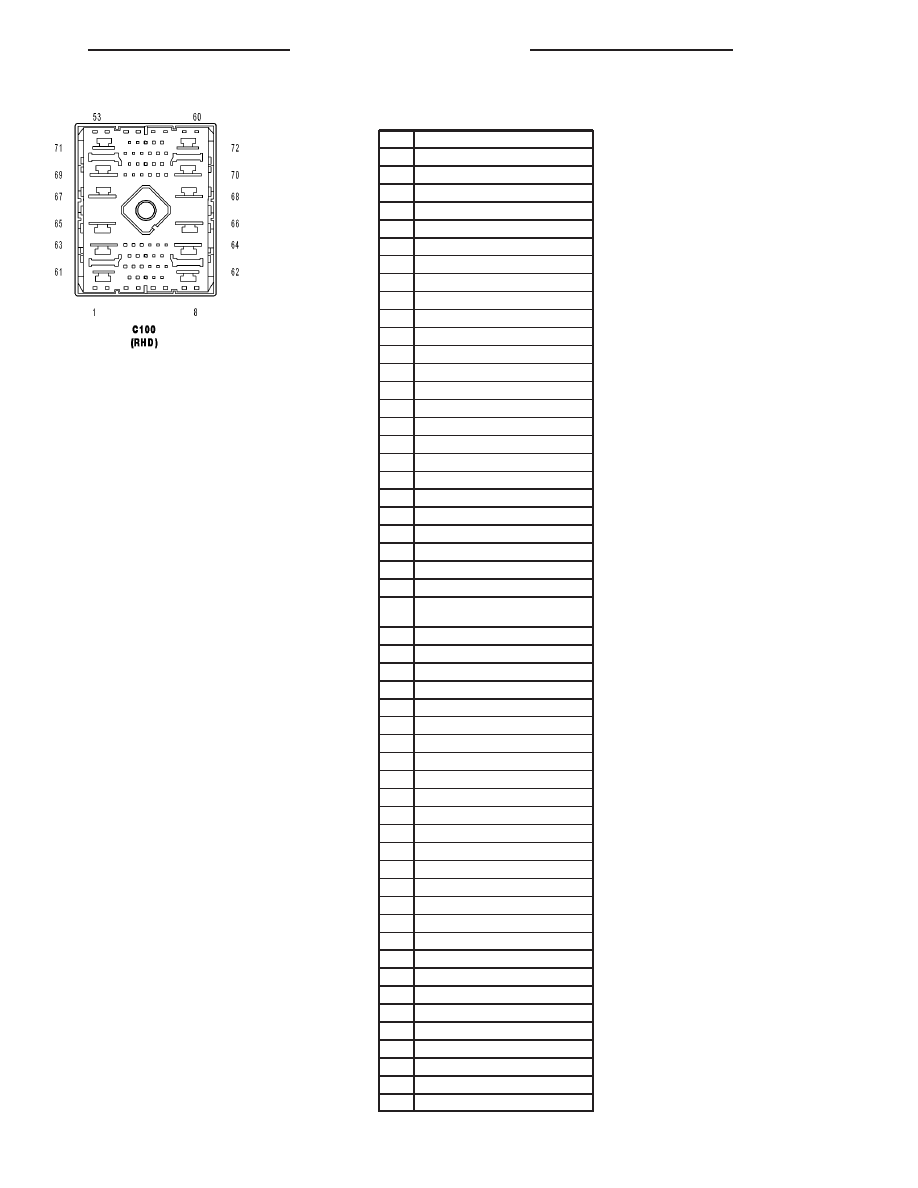

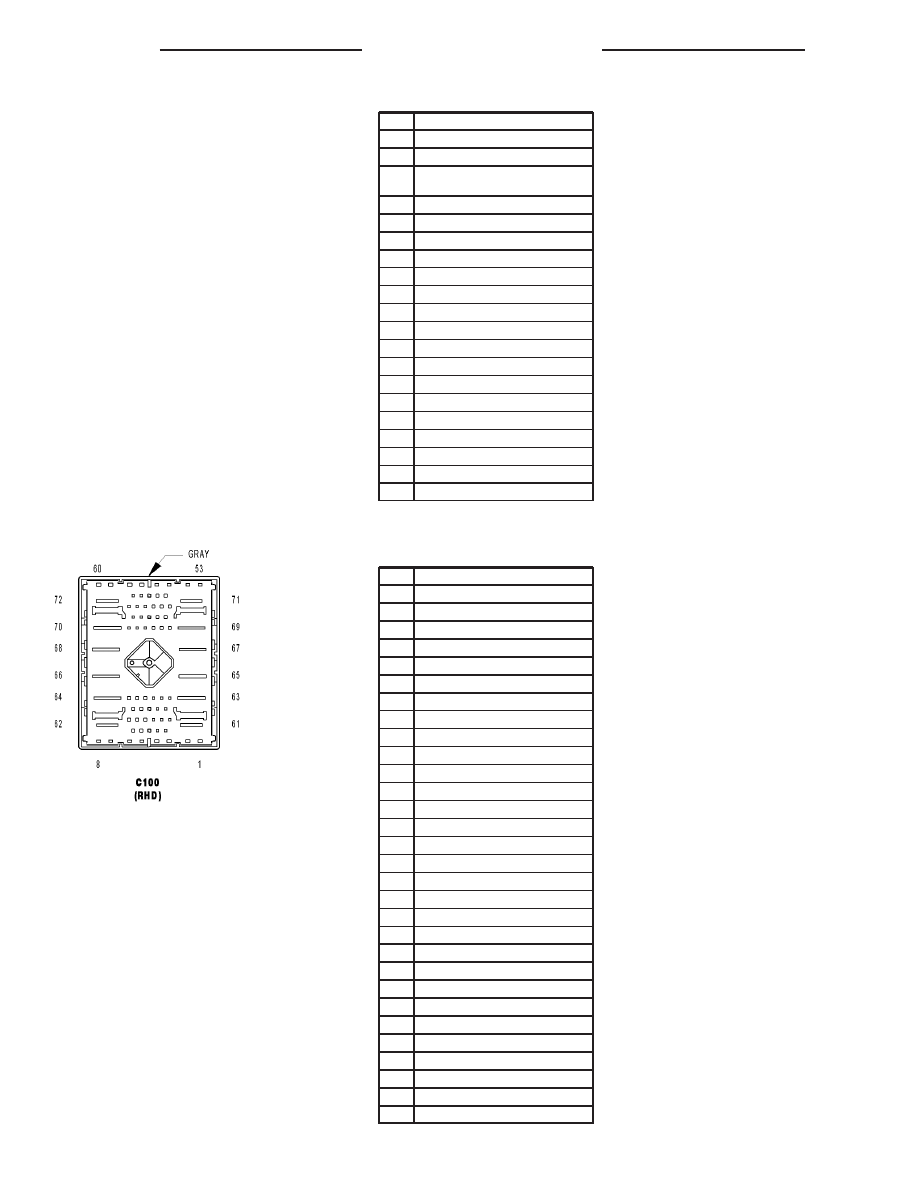

C100 (RHD) - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

L33 18WT/LG

2

L34 18WT/GY

3

X2 18DG/OR

4

B22 18DG/YL (GAS)

5

C115 20DB

6

W7 16BR/GY

7

-

8

K167 20BR/YL (DIESEL)

9

V38 20VT/OR (DIESEL)

10

K29 20WT/BR (DIESEL)

11

K23 20BR/WT (DIESEL)

12

L13 18WT/YL

13

G70 20VT/LB (VTSS)

14

Z11 20BK/LG

15

K914 20BR/WT (DIESEL)

15

K900 20DB/DG (GAS)

16

K300 20BR (ABS)

17

L62 18WT/OR

18

L63 18WT/DG

19

V30 20VT/WT (SPEED CONTROL)

20

D20 20WT/LG (GAS)

21

V32 20VT/YL (GAS)

22

W1 20BR/TN

23

B46 18DG/WT (ABS)

24

W6 20BR/LB

25

D508 20WT/GY (TIRE PRESSURE
MONITORING)

26

D16 20WT/OR (EXCEPT M/T)

27

L44 18WT/TN

28

R80 20VT/LB

29

R82 20WT/LB

30

R79 20LB/VT

31

R81 20LB/WT

32

D15 20BR/WT (GAS)

33

-

34

D21 20WT/GY

35

-

36

F20 20PK/GY

37

B20 20DG/OR

38

Z11 20BK/LG

39

W33 20BR/DG

40

K400 20BR/VT (DIESEL)

41

T6 20DG (A/T)

42

V37 20VT

43

W20 20BR/YL

44

B15 18DG/WT

45

D25 20WT/VT

46

K852 20BR/VT (DIESEL)

47

X75 20GY/DG (VTSS)

48

L10 20WT/GY

49

F1 20PK/WT

50

W2 20BR/LG

51

L77 18PK/RD

52

L50 18WT/TN (DIESEL)

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

C100 (RHD) - (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

53

L89 16WT/YL

54

K854 20VT/BR (DIESEL)

55

F22 20PK/TN (TIRE PRESSURE MONI-
TORING)

56

G18 20OR/VT (DIESEL)

57

-

58

A5 16RD/VT

59

L43 18WT/DB

60

A904 14RD

61

A106 12LB/RD

62

A139 12RD/YL

63

A1 12RD

64

A111 12DG/RD

65

A901 10RD/OR

66

A912 10RD

67

A908 20RD

68

A911 10RD

69

A916 12RD

70

A12 10RD/BR

71

A906 12RD

72

-

C100 (RHD) - (I/P SIDE)

CAV

CIRCUIT

1

L33 18WT/LG

2

L34 18WT/GY

3

X2 18DG/OR

4

B22 20DG/YL

5

C115 20DB

6

W7 16BR/GY

7

N4 20DB/YL

8

K167 20BR/YL (DIESEL)

9

V38 20VT/OR

10

K29 20WT/BR (DIESEL)

11

K23 20BR/WT (DIESEL)

12

L13 18WT/YL

13

G70 20VT/LB

14

Z11 20BK/LG

15

K900 20DB/DG

16

K300 20BR

17

L62 18WT/OR

18

L63 18WT/DG

19

V30 20VT/WT

20

D20 20WT/LG

21

V32 20VT/YL

22

W1 20BR/TN

23

B46 20DG/WT

24

W6 20BR/LB

25

D508 20WT/GY

26

D16 20WT/OR

27

L44 18WT/TN

28

R80 20VT/LB

29

R82 20WT/LB

30

R79 20LB/VT

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

KJ

C100 (RHD) - (I/P SIDE)

CAV

CIRCUIT

31

R81 20LB/WT

32

D15 20BR/WT

33

B12 20DG/OR

34

D21 20WT/GY

35

F512 20PK/OR

36

F20 20PK/GY

37

B20 20DG/OR

38

Z11 20BK/LG

39

W33 20BR/DG

40

K400 20BR/VT (DIESEL)

41

T6 20DG

42

V37 20VT

43

W20 20BR/YL

44

B15 20DG/WT

45

D25 20WT/VT

46

K852 20BR/VT (DIESEL)

47

X75 20GY/DG

48

L10 20WT/GY

49

F1 18PK/WT

50

W2 20BR/LG

51

L77 18PK/RD

52

L50 18WT/TN

53

L89 16WT/YL

54

K854 20VT/BR (DIESEL)

55

F22 20PK/TN

56

G18 20OR/VT (DIESEL)

57

-

58

A5 16RD/VT

59

L43 18WT/DB

60

A904 14RD (LIGHTBAR)

61

A106 12LB/RD

62

A139 12RD/YL

63

A1 12RD

64

A111 12DG/RD

65

A901 10RD

66

A912 10RD

67

A908 18RD

68

A911 10RD

69

A916 12RD

70

A12 10RD/BR

71

A906 12RD

72

-

KJ

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15
